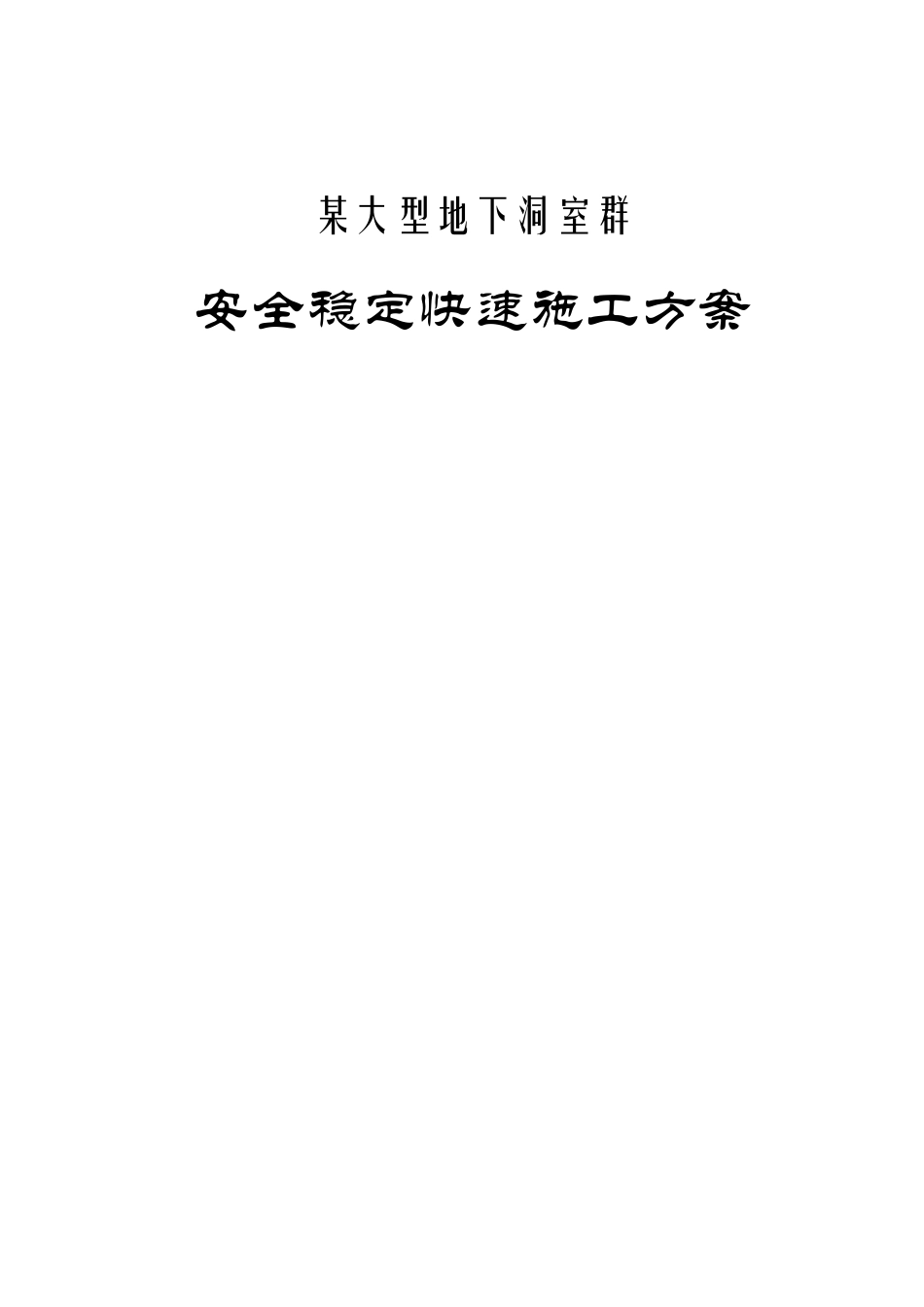

某大型地下洞室群安全稳定快速施工方案第一章概述根据对现场情况的初步了解，结合我局的长期隧道施工经验制定本方案。1.1工程概况1、本工程为海军军事工程，工程范围是建于紧邻海岸山体内总长3km的隧道群，岩石洞挖工程量约110万m3，包括主洞及若干条支洞。其中主洞为30m宽、28m高(净尺寸)、长800m直墙拱形洞室，洞内设大吨位吊车梁(见图1-1)。2、主洞洞身航道水深11m(最高潮位)，航道两侧设5m宽码头面。在方案中，假定主洞洞底高程为±0.00，其他高程均以此推算。图1-1主洞断面图3、洞身段拱部钢筋混凝土衬砌，边墙锚喷支护；洞口段钢筋混凝土全断面防护衬砌。4、主洞开设若干条支洞，跨度分别为8m、22m、15m，高度一般为15m左右，作为辅助用房。其中有两处支洞分别高53m、38m，跨度15m，长200~300m。5、本工程由辅助坑道(支洞)进入主洞施工，辅助坑道在不同里程处进入主洞中部(水位以上，约距底板15m)(见图1-2)。洞口部分待洞内施工完毕后，在洞外伪装保护下，完成开挖衬砌。6、地质条件：为整体性较好的Ⅰ、Ⅱ类花岗岩，最大抗压强度为140~150Mpa。不良地质对本工程影响不大。7、水电条件难以保证，需考虑自发电和海水淡化应用问题。8、工期紧迫，尽量快速施工。图1-2平面布置示意图1.2总体施工程序1.2.1总体施工程序安排原则1、工程准备工作尽量加快，各项保障工作提前准备就绪。2、以主洞施工为中心展开工作。3、多支洞(施工通道)同时进入主洞、多工作面平行作业，洞口段预留20m挡水段。4、主洞分三层开挖，先上层、后下层、最后开挖中层。5、支洞(盲洞)施工安排在中层开挖之前，上层开挖之后，与顶拱衬砌和下层开挖同时进行。6、洞内工作完成后，进行洞口段爆破。1.2.2施工总体程序安排施工总体程序安排见框图(图1-3)所示。施工准备支洞初挖、形成进主洞通道主洞上层开挖支护主洞上层衬砌支洞扩挖其他盲洞施工主洞下层开挖支护主洞中层开挖支护洞口预留段爆破清除竣工图1-3施工总体程序框图1.3工程特点、主要技术难点及对策1.3.1工程的主要特点1、特殊的使用工艺。本工程为海军基地的重要军事工程，用途上不同于工业与民用工程，具有特殊性。主洞下部作为舰艇航道，航道两侧结构上设置码头面，有港口工程的特点。2、工程规模庞大。本工程为大跨度、高边墙的庞大地下洞室群，主洞支洞平行交错，结构体系复杂，结构尺寸上与水电站地下厂房类似。3、安全稳定性要求高。一方面施工期间要保证施工安全、杜绝质量事故；更重要的是使用运行阶段的安全稳定，确保万无一失。4、工期紧迫，施工强度高，施工组织复杂。5、花岗岩地质结构的特点。花岗岩具有强度高、渗透性小、抗风化等特点，但是岩体整体结构上的节理、裂隙的各种空间组合对于本工程的大跨度、高边墙结构可能产生不利影响。1.3.2模拟工程的主要技术难点及对策经过认真分析,我们将本工程的主要技术难点和拟采取的对策整理如下:序号技术难点对策概要1如何保证在花岗岩地质条件下大跨度、高边墙洞室施工的安全稳定。可能存在的大量节理裂隙的各种空间组合以及结构弱面，在大跨度的拱部、直立的高边墙部位出现不稳定块体的机率很大，威胁洞室的安全稳定。1、实行信息化施工，积极配合设计部门不断优化方案。2、加强施工期地质工作。制定详尽的地质工作方案，利用TSP超前预报系统提前探测洞室围岩结构情况，施工中及时详细进行地质素描登录。3、建立完善的围岩量测监控系统，并及时反馈，及时调整施工参数。4、及时制定加固措施。针对部稳定块体，采用以锚固为主的支护方案，应用预应力锚固技术，确保安全稳定。2洞群结构复杂，平行交错，施工难度大。处理不当，可能产生应力集中，相邻洞室互相影响造成破坏。1、合理规划，科学选择开挖方式和开挖步骤。坚持“二先二后”的原则，即隧道施工先研究后开挖、不良地质地段先支护后开挖。开挖前利用计算机模拟开挖后围岩的变化情况，及时调整施工方案。2、加强监测工作，特别是开挖松动圈的监测工作。3工程规模大，施工强度高，工期紧迫。1、科学组织施工生产，多作业面同时施工，平行作业。2、合理配置先进高效的施工机具设备，实行大型机械化作业。3、选择合理的施工方案，在充分...
