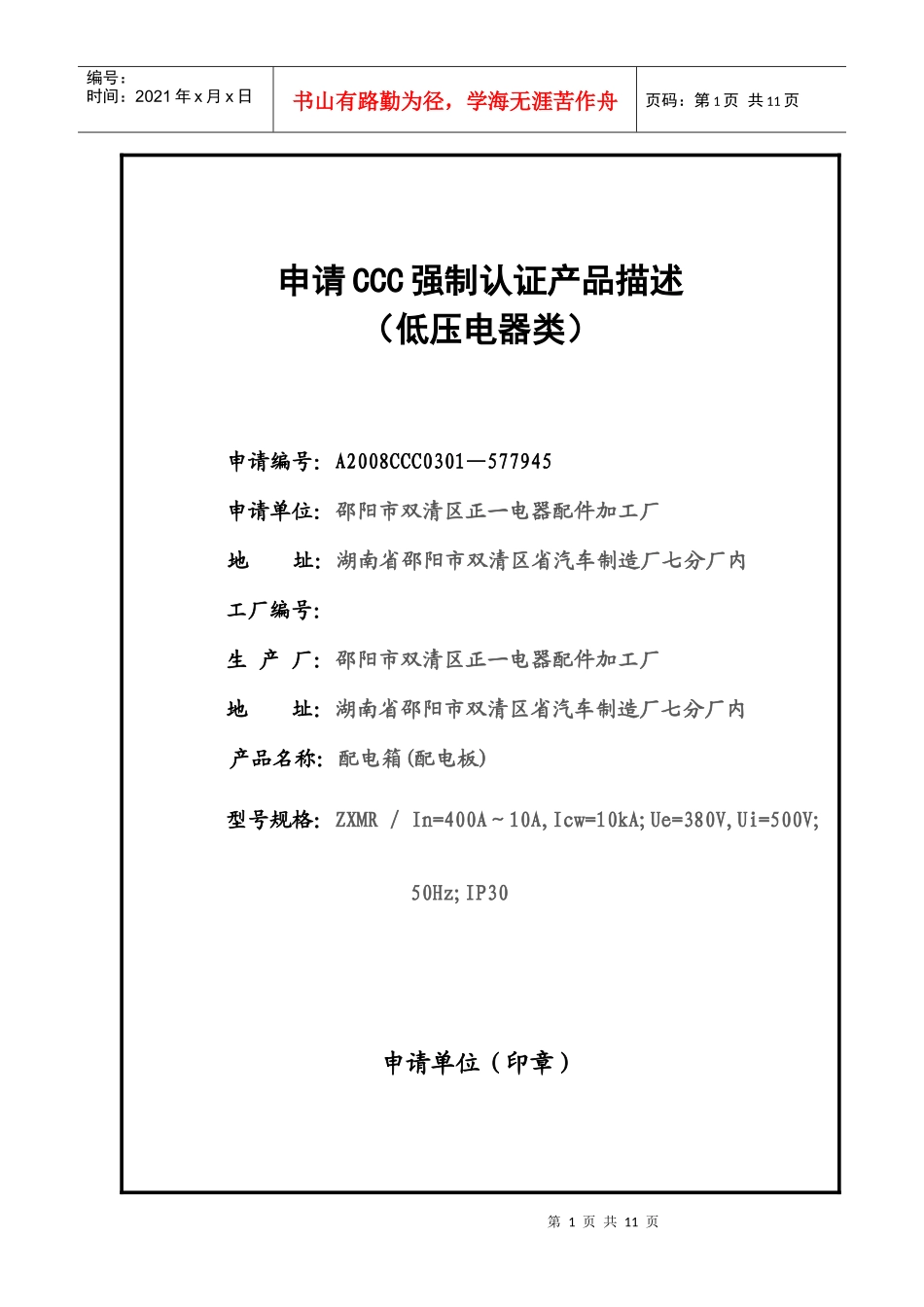

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页申请CCC强制认证产品描述（低压电器类）申请编号：A2008CCC0301—577945申请单位：邵阳市双清区正一电器配件加工厂地址：湖南省邵阳市双清区省汽车制造厂七分厂内工厂编号：生产厂：邵阳市双清区正一电器配件加工厂地址：湖南省邵阳市双清区省汽车制造厂七分厂内产品名称：配电箱(配电板)型号规格：ZXMR/In=400A～10A,Icw=10kA;Ue=380V,Ui=500V;50Hz;IP30申请单位（印章）第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页企业自我声明企业名称：邵阳市双清区正一电器配件加工厂申证产品名称：配电箱(配电板)申请产品型号：ZXMR注册商标：本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承担全部法律责任。本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有所变更，将及时提交产品变更报告，否则由此引起任何事情本企业将承担全部责任。申证企业负责人（签名）：日期：（企业盖章）第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页产品描述1．产品构成的描述及结构特点（结构概要说明）：a．主要组成部件：由进线回路、带计量的馈电回路、普通馈电回路组成b．操作方式：正面操作c．安装方式：户内式、悬挂固定垂直安装于墙面d.接线方式：上进线、下出线e.系统接地型式:TN系统。1）．产品型号及名称：ZXMR型配电箱(配电板)2）．提供图纸及编号：试样面板图：见附件电气原理图（说明元件型号、规格、连接母线与电缆牌号规格）（见附件）3）．主要结构数据：结构特点：A、产品有1个封闭的箱体构成，箱体采用冷扎钢板扎制、焊接而成。B、箱体表面采用喷塑保护。C、各功能单元固定组合于箱体内，电度表所处的安装位置门上有窥视窗。D、中性导体（N）和保护导体（PE）置于箱体底部。E、箱体外形尺寸：高×宽×深：1200×650×200mm开关电器及元件（元件明细表）见安全件一览表母线与绝缘导线（型号规格、材料名称及牌号、生产厂）见安全件一览表绝缘支撑件及有关连接件（材料名称及牌号、生产厂）见安全件一览表产品描述第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页2.主要技术参数额定工作电压：Ue=380V额定绝缘电压：Ui=500V额定电流：Ie=400A额定短时耐受电流：Icw=10KA主开关的分断能力：Icu=35KA额定工作频率：50Hz安装类别：Ⅰ□、Ⅱ□、Ⅲ□√、Ⅳ□注：如提供的样柜有不同的安装类别应予以说明材料组别：Ⅲb注：应提供最低材料组别污染等级：3电气间隙：≥8mm爬电距离：≥10mm试样回路数：9回路。额定电流：Ie=400A分散系数：0.8各出线回路额定电流：C1～C9：Ie=160A、Ie=125A、Ie=100A、Ie=25A、Ie=16A、Ie=63A、Ie=40A、Ie=20A、Ie=16A外壳防护等级：IP30触电保护类别：Ⅰ类□√、Ⅱ类□、Ⅲ类□产品描述3.系列的描述（申证单元覆盖的各种规格）和型号的解释（产品描述项与送样品描述第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页项目相同）：*本申证单元包括的电流等级：Ie=400A、Ie=315A、Ie=250A、Ie=225A、Ie=200A、Ie=160A、Ie=125A、Ie=100A、Ie=80A、Ie=63A、Ie=50A、Ie=40A、Ie=32A、Ie=20A、Ie=16A、Ie=10A十六个进线规格产品。ZXM(R)系列配电箱方案中可包含单元电表箱、两户电表箱、单户箱、楼层箱计量、户内照明配电箱*型号解释：ZXMR配电箱(配电板)4.报告来源、数据来源：无5.特殊结构说明（如有需要）:无6.产品认证情况：无产品描述7、安全件一览表：a)（送试样品）第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页序号元/部件名称元件/材料名称型号规格/牌号制造商（生产厂）1断路器塑料外壳式断路器RMM1—400In=400A上海人民企业（集团）有限公司塑料外壳式断...
