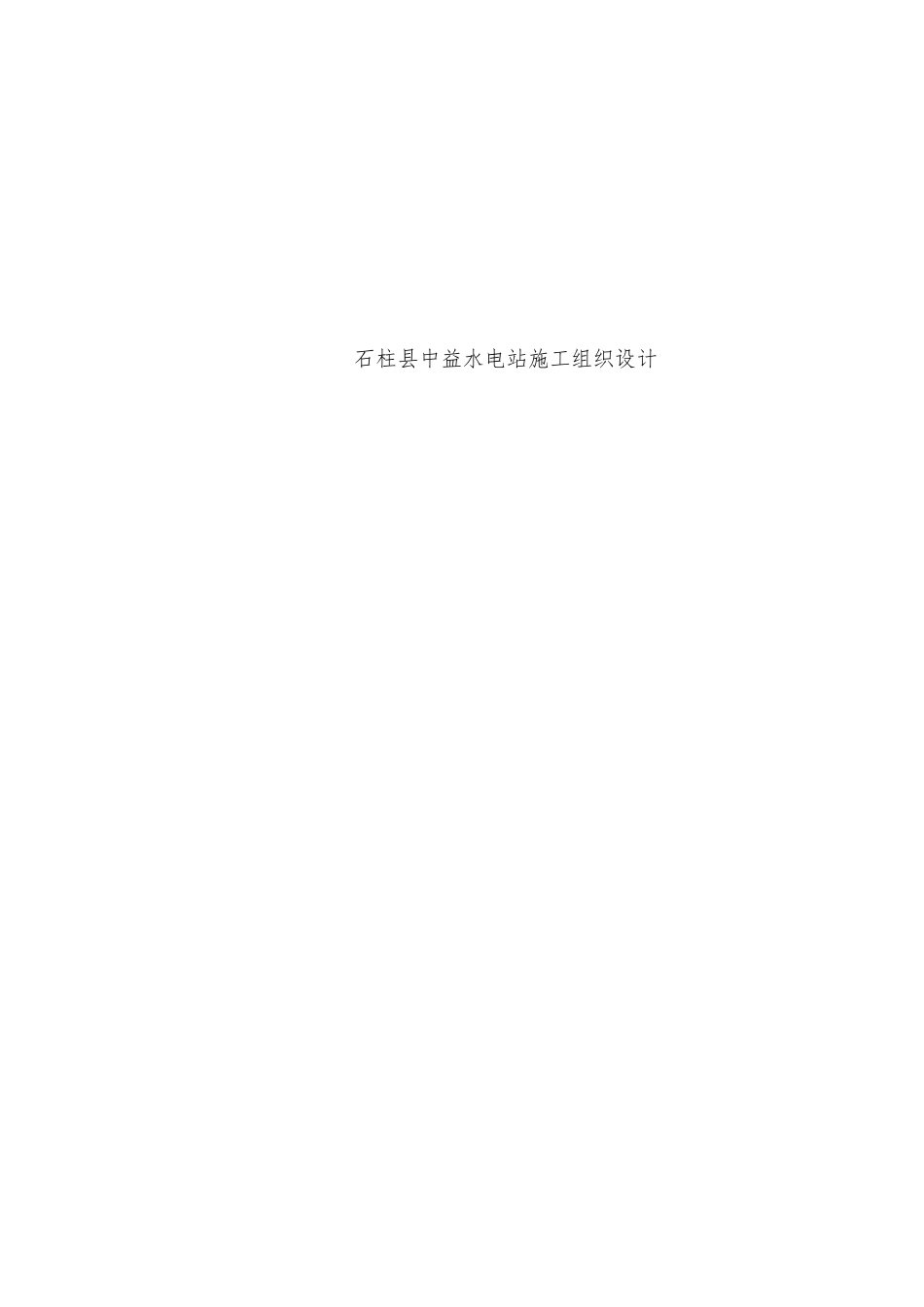

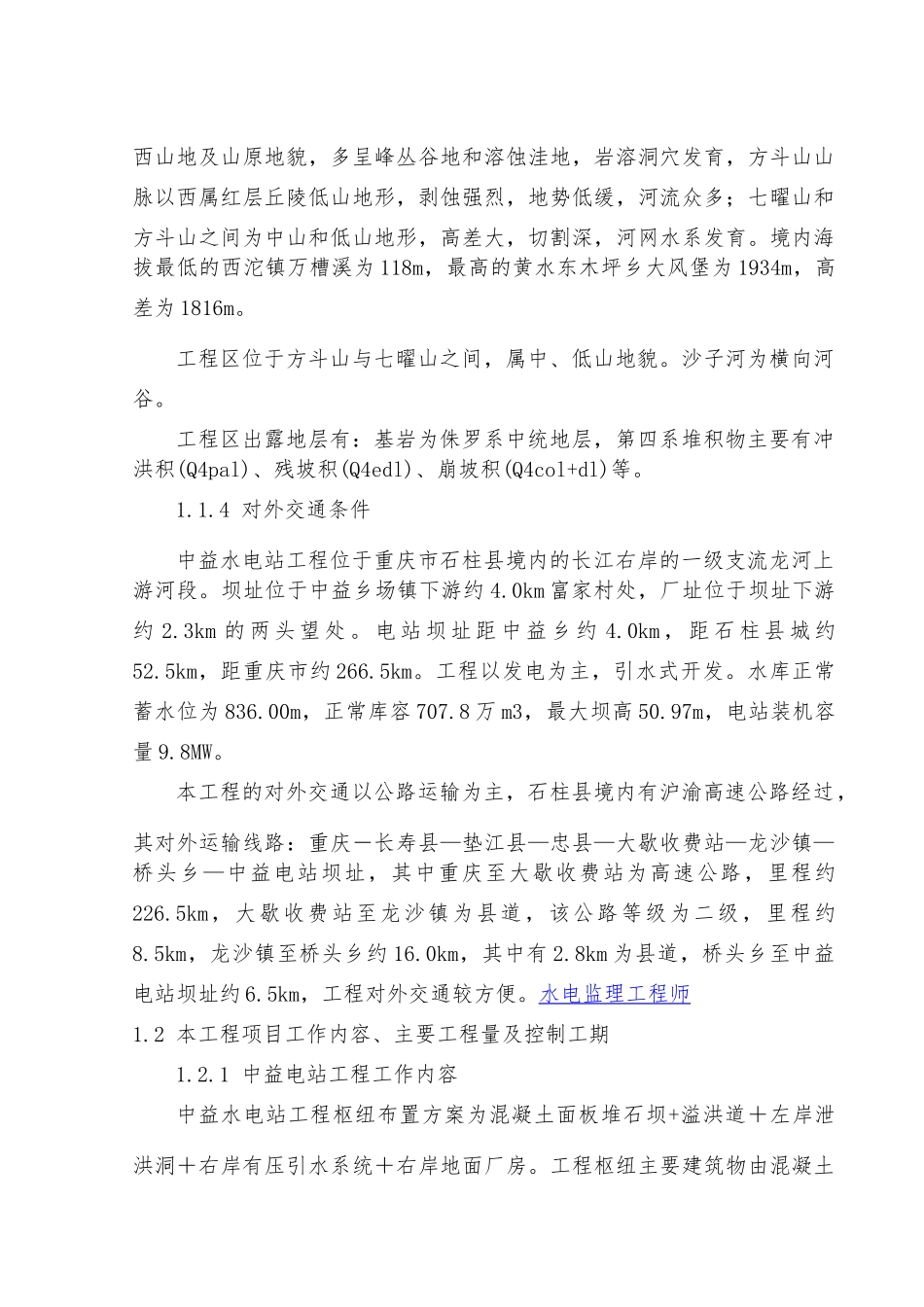

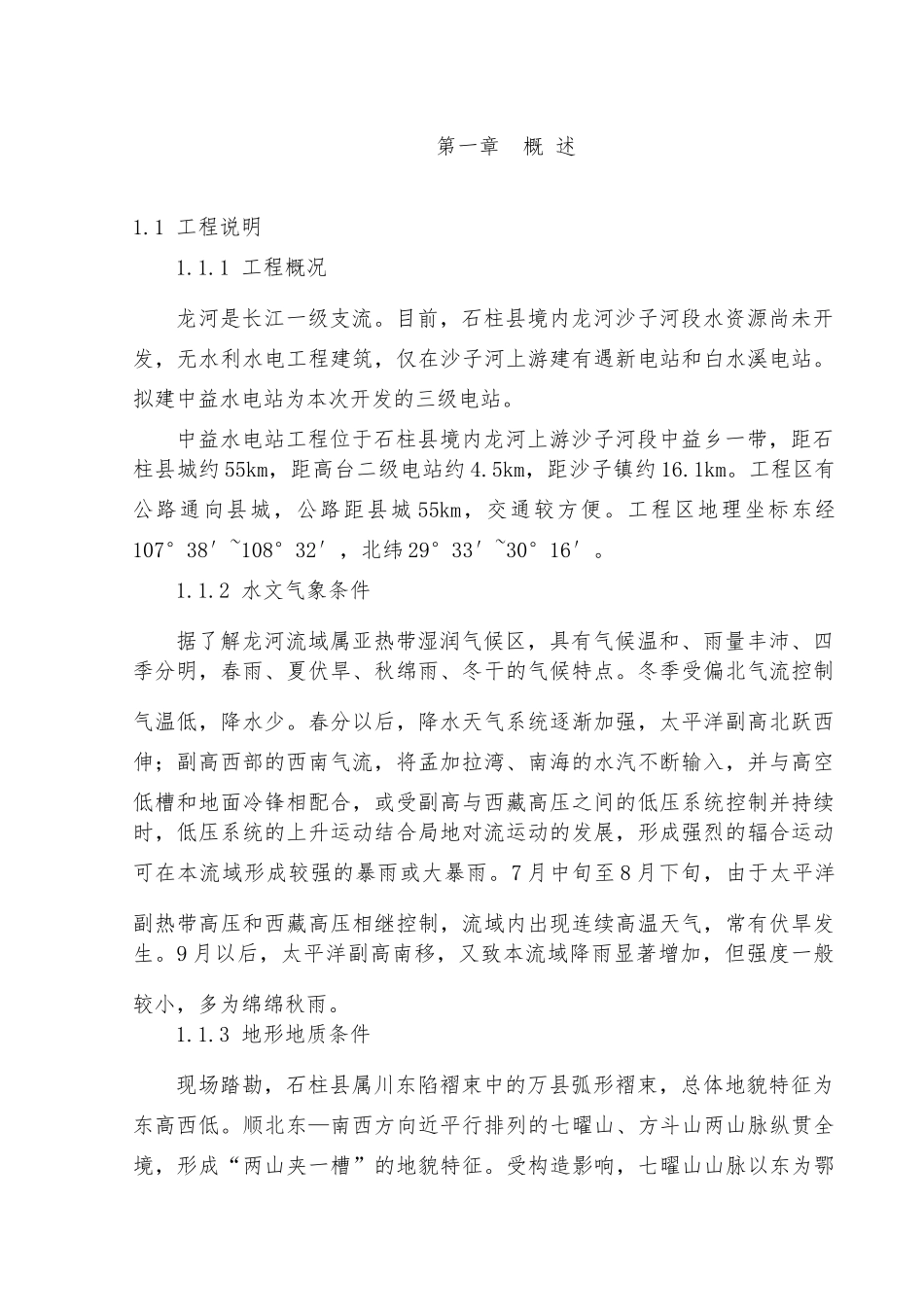

石柱县中益水电站施工组织设计第一章概述1.1工程说明1.1.1工程概况龙河是长江一级支流。目前，石柱县境内龙河沙子河段水资源尚未开发，无水利水电工程建筑，仅在沙子河上游建有遇新电站和白水溪电站。拟建中益水电站为本次开发的三级电站。中益水电站工程位于石柱县境内龙河上游沙子河段中益乡一带，距石柱县城约55km，距高台二级电站约4.5km，距沙子镇约16.1km。工程区有公路通向县城，公路距县城55km，交通较方便。工程区地理坐标东经107°38′~108°32′，北纬29°33′~30°16′。1.1.2水文气象条件据了解龙河流域属亚热带湿润气候区，具有气候温和、雨量丰沛、四季分明，春雨、夏伏旱、秋绵雨、冬干的气候特点。冬季受偏北气流控制气温低，降水少。春分以后，降水天气系统逐渐加强，太平洋副高北跃西伸；副高西部的西南气流，将孟加拉湾、南海的水汽不断输入，并与高空低槽和地面冷锋相配合，或受副高与西藏高压之间的低压系统控制并持续时，低压系统的上升运动结合局地对流运动的发展，形成强烈的辐合运动可在本流域形成较强的暴雨或大暴雨。7月中旬至8月下旬，由于太平洋副热带高压和西藏高压相继控制，流域内出现连续高温天气，常有伏旱发生。9月以后，太平洋副高南移，又致本流域降雨显著增加，但强度一般较小，多为绵绵秋雨。1.1.3地形地质条件现场踏勘，石柱县属川东陷褶束中的万县弧形褶束，总体地貌特征为东高西低。顺北东—南西方向近平行排列的七曜山、方斗山两山脉纵贯全境，形成“两山夹一槽”的地貌特征。受构造影响，七曜山山脉以东为鄂西山地及山原地貌，多呈峰丛谷地和溶蚀洼地，岩溶洞穴发育，方斗山山脉以西属红层丘陵低山地形，剥蚀强烈，地势低缓，河流众多；七曜山和方斗山之间为中山和低山地形，高差大，切割深，河网水系发育。境内海拔最低的西沱镇万槽溪为118m，最高的黄水东木坪乡大风堡为1934m，高差为1816m。工程区位于方斗山与七曜山之间，属中、低山地貌。沙子河为横向河谷。工程区出露地层有：基岩为侏罗系中统地层，第四系堆积物主要有冲洪积(Q4pal)、残坡积(Q4edl)、崩坡积(Q4col+dl)等。1.1.4对外交通条件中益水电站工程位于重庆市石柱县境内的长江右岸的一级支流龙河上游河段。坝址位于中益乡场镇下游约4.0km富家村处，厂址位于坝址下游约2.3km的两头望处。电站坝址距中益乡约4.0km，距石柱县城约52.5km，距重庆市约266.5km。工程以发电为主，引水式开发。水库正常蓄水位为836.00m，正常库容707.8万m3，最大坝高50.97m，电站装机容量9.8MW。本工程的对外交通以公路运输为主，石柱县境内有沪渝高速公路经过，其对外运输线路：重庆－长寿县—垫江县—忠县—大歇收费站—龙沙镇—桥头乡—中益电站坝址，其中重庆至大歇收费站为高速公路，里程约226.5km，大歇收费站至龙沙镇为县道，该公路等级为二级，里程约8.5km，龙沙镇至桥头乡约16.0km，其中有2.8km为县道，桥头乡至中益电站坝址约6.5km，工程对外交通较方便。水电监理工程师1.2本工程项目工作内容、主要工程量及控制工期1.2.1中益电站工程工作内容中益水电站工程枢纽布置方案为混凝土面板堆石坝+溢洪道＋左岸泄洪洞＋右岸有压引水系统＋右岸地面厂房。工程枢纽主要建筑物由混凝土面板堆石坝、溢洪道、泄洪洞、取水口、引水隧洞、调压井、埋藏式压力钢管、发电厂房和升压站等建筑物组成。混凝土面板堆石坝坝顶高程836.90m，最大坝高50.97m，坝顶长134.72m，坝顶宽7.0m，大坝上游采用0.4m厚C30W8F200钢筋混凝土面板防渗，钢筋混凝土面板下设水平厚度分别为3m的垫层区和过渡区，其上设水平厚度为3m的粉砂盖重，粉砂盖重上铺弃渣压重。大坝上游坝坡选用1:1.4，下游坝坡选用1:1.5，下游坝面在高程821.900m与806.900m处分别设置宽2.0m的马道。坝顶上游设“L”型防浪墙，墙顶高程838.100m，墙底高程836.000m，高度2.1m。溢洪道由进水渠、控制段、泄槽段和消能段组成。溢洪道全长322.16m，进水渠采用喇叭型，进口宽50.79m，出口宽22.5m，进口底板高程824.00m；控制段溢流堰采用驼峰堰，堰顶高程826.00m，设一道事故检修闸门和一道工作弧门；泄槽底坡为0.02，采用0.5m厚C25钢筋衬砌，长度190.00m；...
