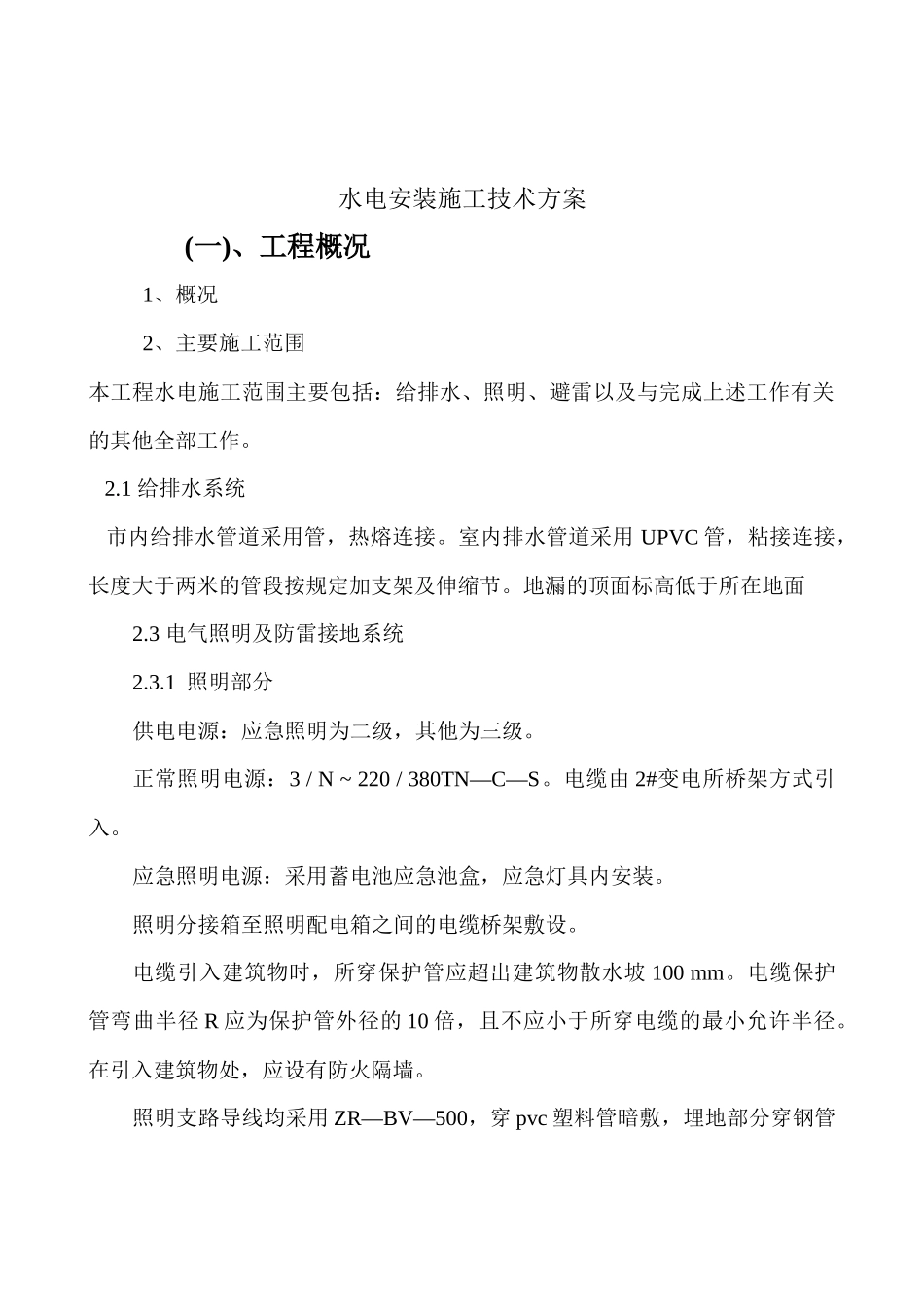

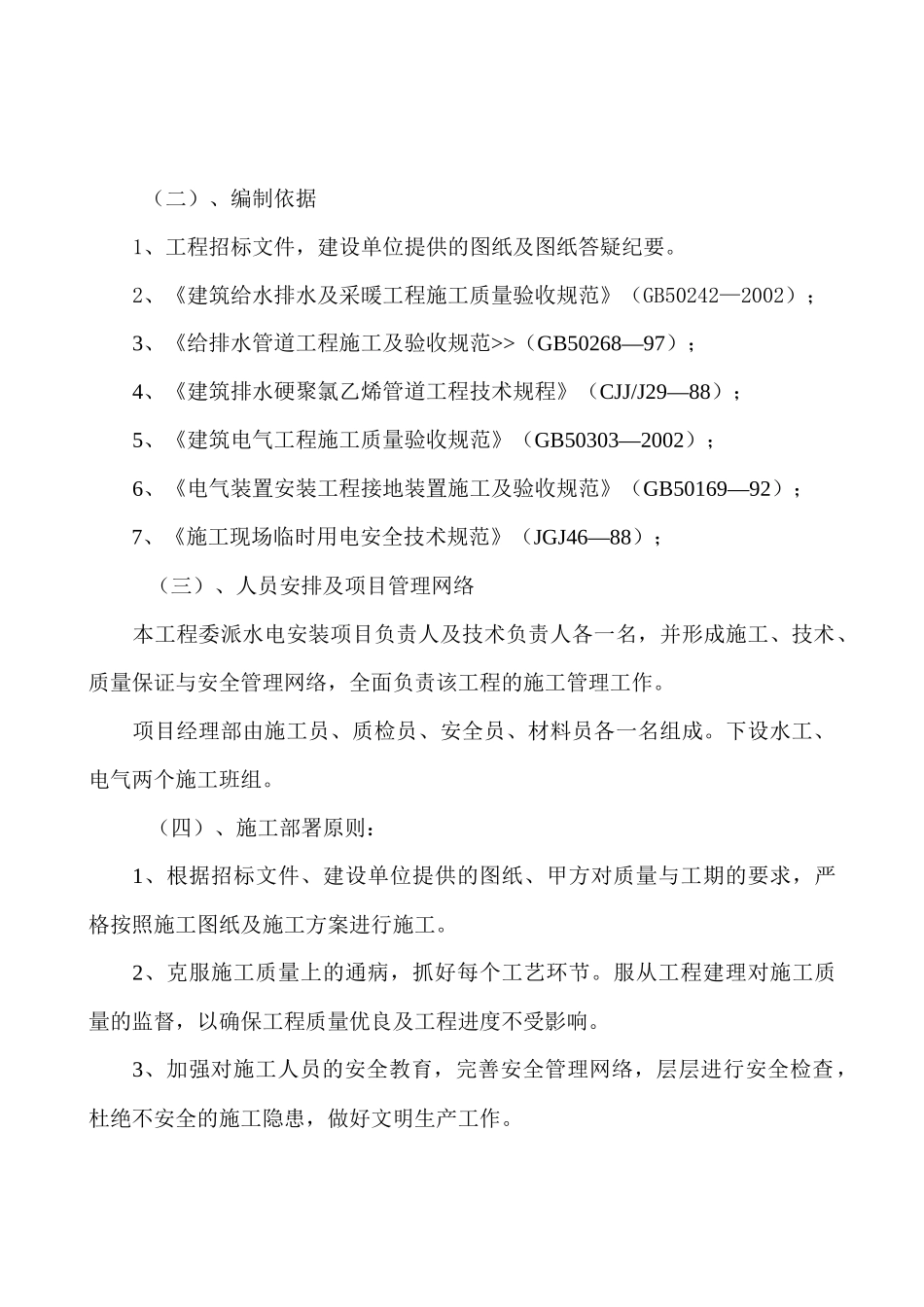

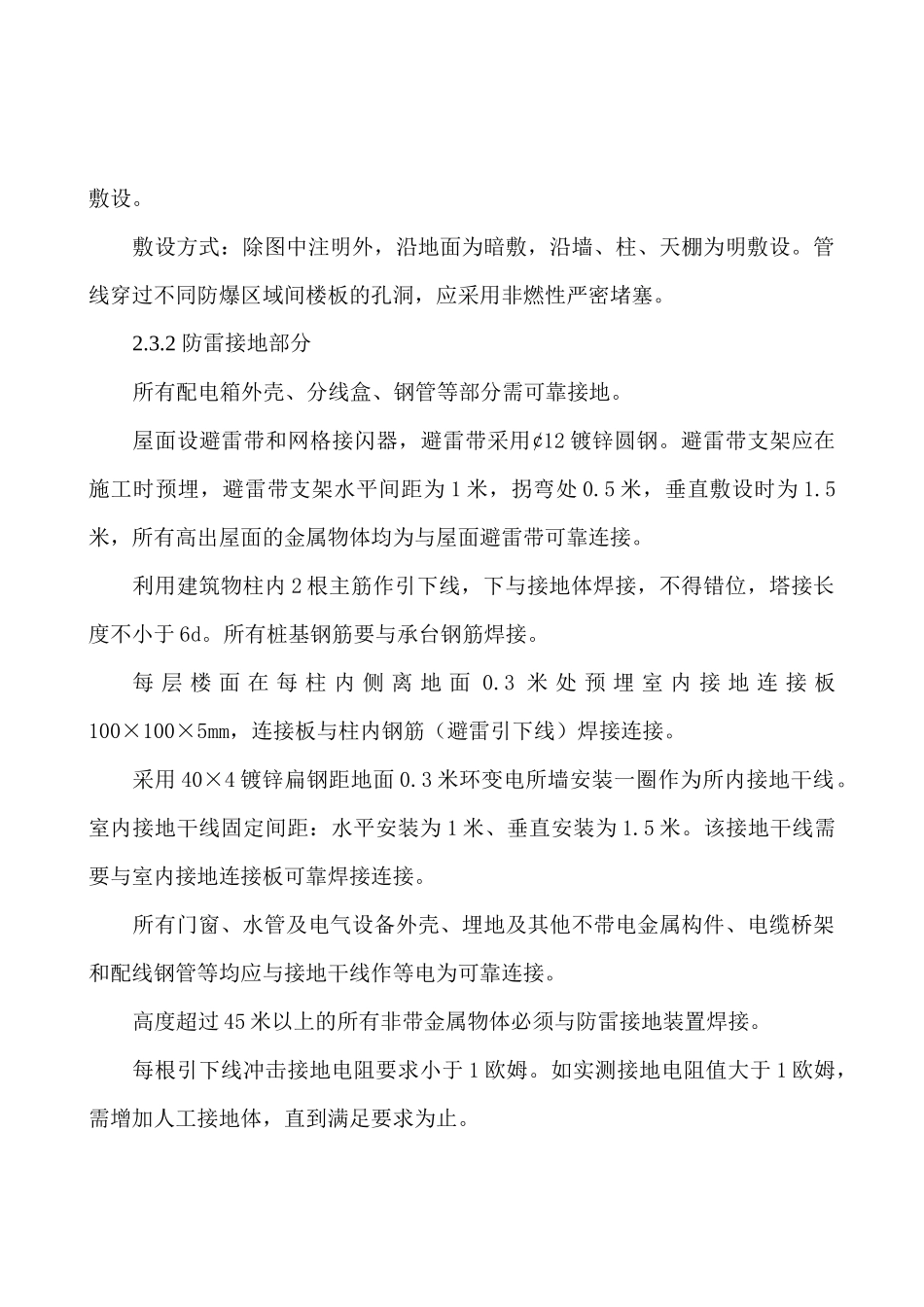

水电安装施工技术方案(一)、工程概况1、概况2、主要施工范围本工程水电施工范围主要包括：给排水、照明、避雷以及与完成上述工作有关的其他全部工作。2.1给排水系统市内给排水管道采用管，热熔连接。室内排水管道采用UPVC管，粘接连接，长度大于两米的管段按规定加支架及伸缩节。地漏的顶面标高低于所在地面2.3电气照明及防雷接地系统2.3.1照明部分供电电源：应急照明为二级，其他为三级。正常照明电源：3/N~220/380TN—C—S。电缆由2#变电所桥架方式引入。应急照明电源：采用蓄电池应急池盒，应急灯具内安装。照明分接箱至照明配电箱之间的电缆桥架敷设。电缆引入建筑物时，所穿保护管应超出建筑物散水坡100mm。电缆保护管弯曲半径R应为保护管外径的10倍，且不应小于所穿电缆的最小允许半径。在引入建筑物处，应设有防火隔墙。照明支路导线均采用ZR—BV—500，穿pvc塑料管暗敷，埋地部分穿钢管敷设。敷设方式：除图中注明外，沿地面为暗敷，沿墙、柱、天棚为明敷设。管线穿过不同防爆区域间楼板的孔洞，应采用非燃性严密堵塞。2.3.2防雷接地部分所有配电箱外壳、分线盒、钢管等部分需可靠接地。屋面设避雷带和网格接闪器，避雷带采用¢12镀锌圆钢。避雷带支架应在施工时预埋，避雷带支架水平间距为1米，拐弯处0.5米，垂直敷设时为1.5米，所有高出屋面的金属物体均为与屋面避雷带可靠连接。利用建筑物柱内2根主筋作引下线，下与接地体焊接，不得错位，塔接长度不小于6d。所有桩基钢筋要与承台钢筋焊接。每层楼面在每柱内侧离地面0.3米处预埋室内接地连接板100×100×5mm，连接板与柱内钢筋（避雷引下线）焊接连接。采用40×4镀锌扁钢距地面0.3米环变电所墙安装一圈作为所内接地干线。室内接地干线固定间距：水平安装为1米、垂直安装为1.5米。该接地干线需要与室内接地连接板可靠焊接连接。所有门窗、水管及电气设备外壳、埋地及其他不带电金属构件、电缆桥架和配线钢管等均应与接地干线作等电为可靠连接。高度超过45米以上的所有非带金属物体必须与防雷接地装置焊接。每根引下线冲击接地电阻要求小于1欧姆。如实测接地电阻值大于1欧姆，需增加人工接地体，直到满足要求为止。（二）、编制依据1、工程招标文件，建设单位提供的图纸及图纸答疑纪要。2、《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）；3、《给排水管道工程施工及验收规范>>（GB50268—97）；4、《建筑排水硬聚氯乙烯管道工程技术规程》（CJJ/J29—88）；5、《建筑电气工程施工质量验收规范》（GB50303—2002）；6、《电气装置安装工程接地装置施工及验收规范》（GB50169—92）；7、《施工现场临时用电安全技术规范》（JGJ46—88）；（三）、人员安排及项目管理网络本工程委派水电安装项目负责人及技术负责人各一名，并形成施工、技术、质量保证与安全管理网络，全面负责该工程的施工管理工作。项目经理部由施工员、质检员、安全员、材料员各一名组成。下设水工、电气两个施工班组。（四）、施工部署原则：1、根据招标文件、建设单位提供的图纸、甲方对质量与工期的要求，严格按照施工图纸及施工方案进行施工。2、克服施工质量上的通病，抓好每个工艺环节。服从工程建理对施工质量的监督，以确保工程质量优良及工程进度不受影响。3、加强对施工人员的安全教育，完善安全管理网络，层层进行安全检查，杜绝不安全的施工隐患，做好文明生产工作。（五）、施工前准备：1、施工临时生活设施准备先头部队提前进点，配合土建安排好办公及职工生活设施，布置机具停放位置，解决施工人员的后顾之忧。2、施工技术的准备：开工前首先应做好整个工程的技术准备工作。技术准备是施工准备的核心，本公司将在项目经理的组织下，全面熟悉工程图纸，对图纸进行自审工作，做好审查记录以及设计图纸的疑问和建议。深入理解设计思路、意图以及设计要求，以便指导施工。3、根据工料分析及现场施工程序，配备足够的施工队伍。按工种划分班组，特殊工种持证上岗，并进行岗前培训，安全教育和岗位教育。并根据不同施工阶段安排劳动力。（见附表）4、主要施工机械配备：（六）、主要施工技术措施安装工艺流程：编制安装施工计划...
