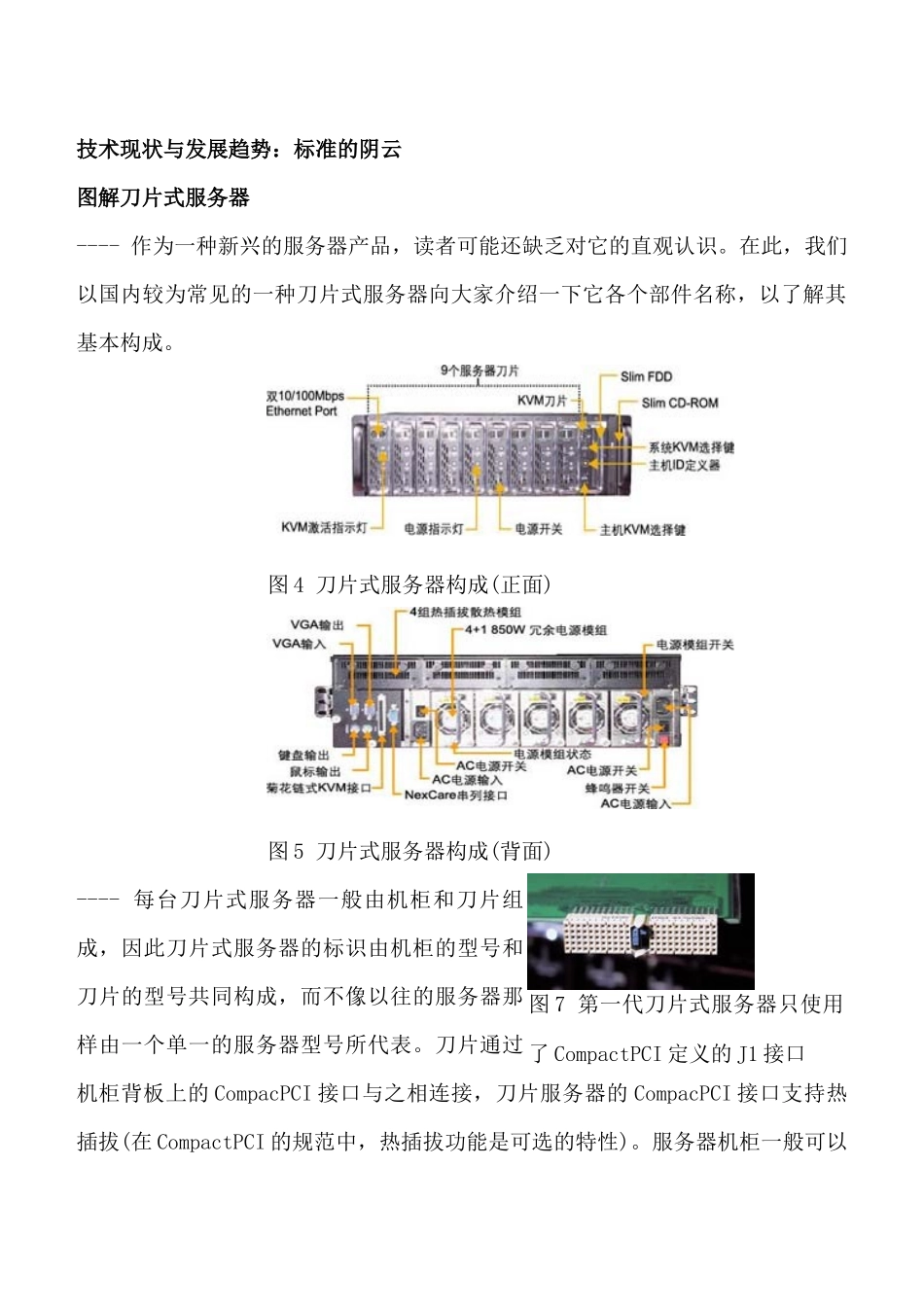

技术现状与发展趋势：标准的阴云图解刀片式服务器----作为一种新兴的服务器产品，读者可能还缺乏对它的直观认识。在此，我们以国内较为常见的一种刀片式服务器向大家介绍一下它各个部件名称，以了解其基本构成。图4刀片式服务器构成(正面)图5刀片式服务器构成(背面)----每台刀片式服务器一般由机柜和刀片组成，因此刀片式服务器的标识由机柜的型号和刀片的型号共同构成，而不像以往的服务器那样由一个单一的服务器型号所代表。刀片通过机柜背板上的CompacPCI接口与之相连接，刀片服务器的CompacPCI接口支持热插拔(在CompactPCI的规范中，热插拔功能是可选的特性)。服务器机柜一般可以图7第一代刀片式服务器只使用了CompactPCI定义的J1接口容纳8片至数十片刀片。刀片以服务器刀片为主，而每个服务器刀片都是一个功能完整的服务器。----早期的刀片式服务器一般还会包括1个KVM（Keyboard、VGA、Mouse）刀片，提供键盘、鼠标、显示器接口，KVM刀片经常还包括软驱和光驱，便于使用者直接操作服务器刀片。KVM刀片上提供切换开关，用于在机柜上的不同刀片之间或者不同机柜之间进行切换。早期的服务器机柜提供KVM串接口，可以通过串接口连接多个机柜，实现在不同的服务器机柜间共享KVM刀片。【图6服务器刀片】图6----除服务器刀片和KVM刀片外，一些功能复杂的刀片式服务器还具有网络刀片、存储刀片、管理刀片、光纤通道SAN刀片、扩展I/O刀片等等。----服务器机柜上的电源和散热风扇一般也采用模块化冗余设计，可以进行热插拔维护，为刀片式服务器提供较高可靠性的运行环境。各种刀片的概念服务器刀片----顾名思义，具备CPU、内存、硬盘、网络控制器等服务器基本功能的插板，能够独立承担服务器功能。----目前最为常见的服务器刀片一般采用1颗为的IntelPentiumⅢ处理器，并采用ServerWorksLC-E芯片组、Intel815芯片组、ViaPro266芯片组，支持的内存容量和类型由芯片组决定，内存类型一般为具有ECC功能的SDRAM或DDR。目前采用0.13mm工艺生产的IntelPentiumⅢ-S（Tualatin）处理器具有功耗低、性能高等特点，在双处理器下性能表现良好，相信在未来的IA-32服务器刀片式中将占据主流。----由于刀片式服务器的散热问题较为严重，在设计中也有厂商采用了低功耗的Transmeta5600处理器。但是由于这种处理器性能只相当于同频率IntelPentiumⅢ的30%，所以往往得不偿失，只适用于少数应用场合。----目前，HP、Sun也正致力于把它们的RISC处理器制作成服务器刀片，只是尚未面世。2002年内，我们预计双处理器的服务器刀片应该也可以面世了----除连接机柜背板的接口外，服务器刀片上一般还具有一个PMC扩展接口，可以连接PMC接口的扩展卡，如SCSI卡、光纤存储卡等，其功能相当于PCI扩展槽，只是相应接口的扩展卡价格略贵。----服务器刀片采用与笔记本电脑相同规格的65mm(2.5英寸)硬盘，一般只安装操作系统和简单的应用软件，性能较低。服务器刀片更适合网络存储。因此，服务器刀片一般具有2～3个网络接口，这也是它称之为服务器的一个重要特征。----散热问题是刀片式服务器的重要技术，服务器刀片在设计中都非常注重低功耗，部分功耗偏高的产品都在刀片上加装了涡轮式主动散热风扇，与机箱风扇配合完成散热。网络刀片----目前，网络刀片的功能相当于局域网交换机，以智能型交换机为主，从而提供良好的网络监控和管理功能。----目前的网络刀片普遍提供10/100Mbps端口，以双绞线的方式连接服务器刀片，对外提供高速上连通道（千兆端口）。采用NAS存储方式的刀片式服务器经常会配备2个网络刀片，其中一个专门用于连接NAS设备。----根据新的CompactPCI2.16规范，未来的网络刀片将可以通过服务器背板总线连接服务器刀片，网络刀片的前面板只提供高速上连端口即可。存储刀片----存储刀片可以被视为一个硬盘模块，通过背板总线或者硬盘接口线向服务器刀片提供存储功能。存储刀片上一般配备2块性能较高90mm(3.5英寸)硬盘，接口类型有IDE、SCSI和光纤通道（FiberChannel〉接口。----应用模式1：高负载不停机的网站内容发布系统----网站是最适合使用刀片式服务器的应用模式，把网关、负载均衡服务器和Web服务器全都集成...
