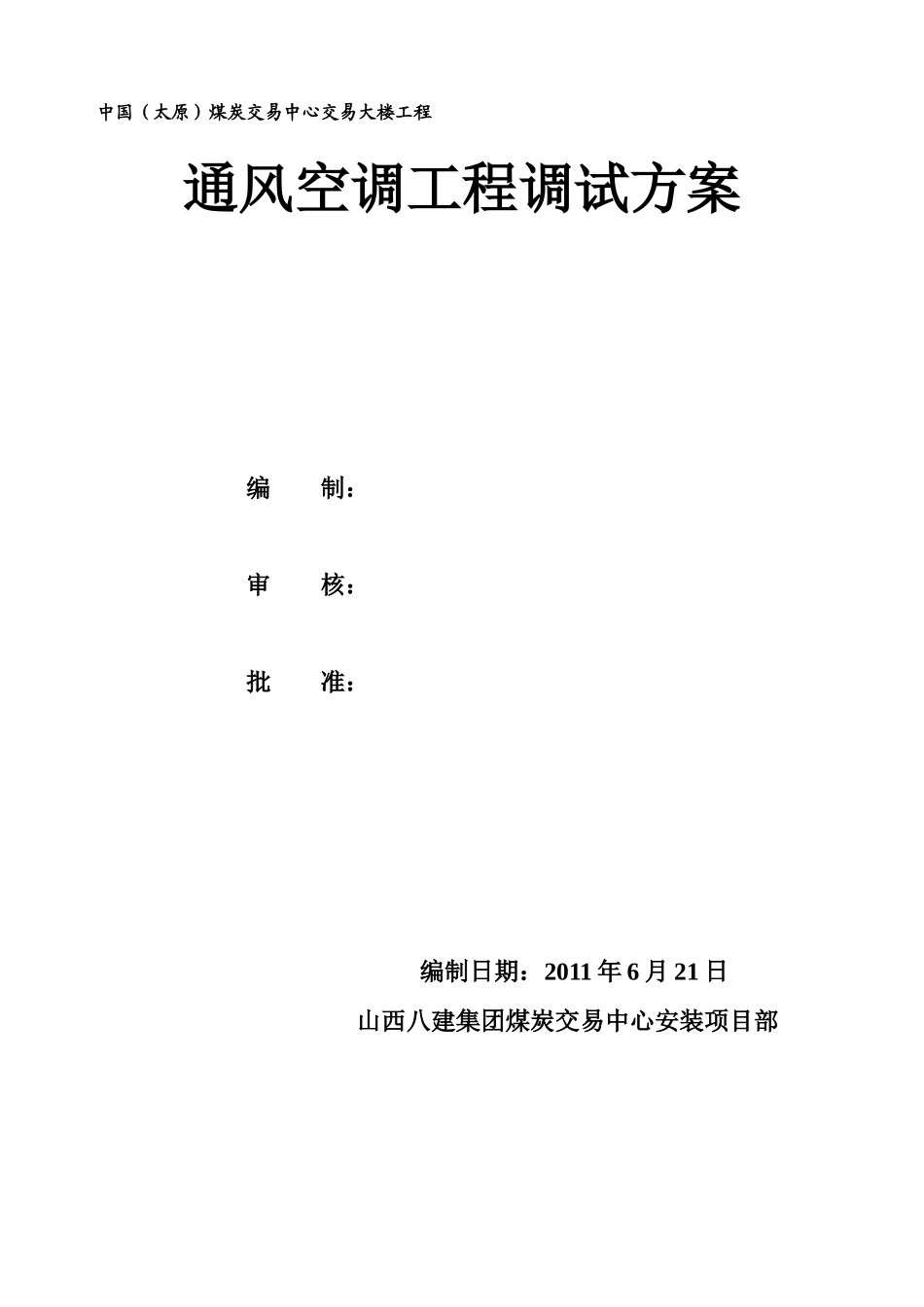

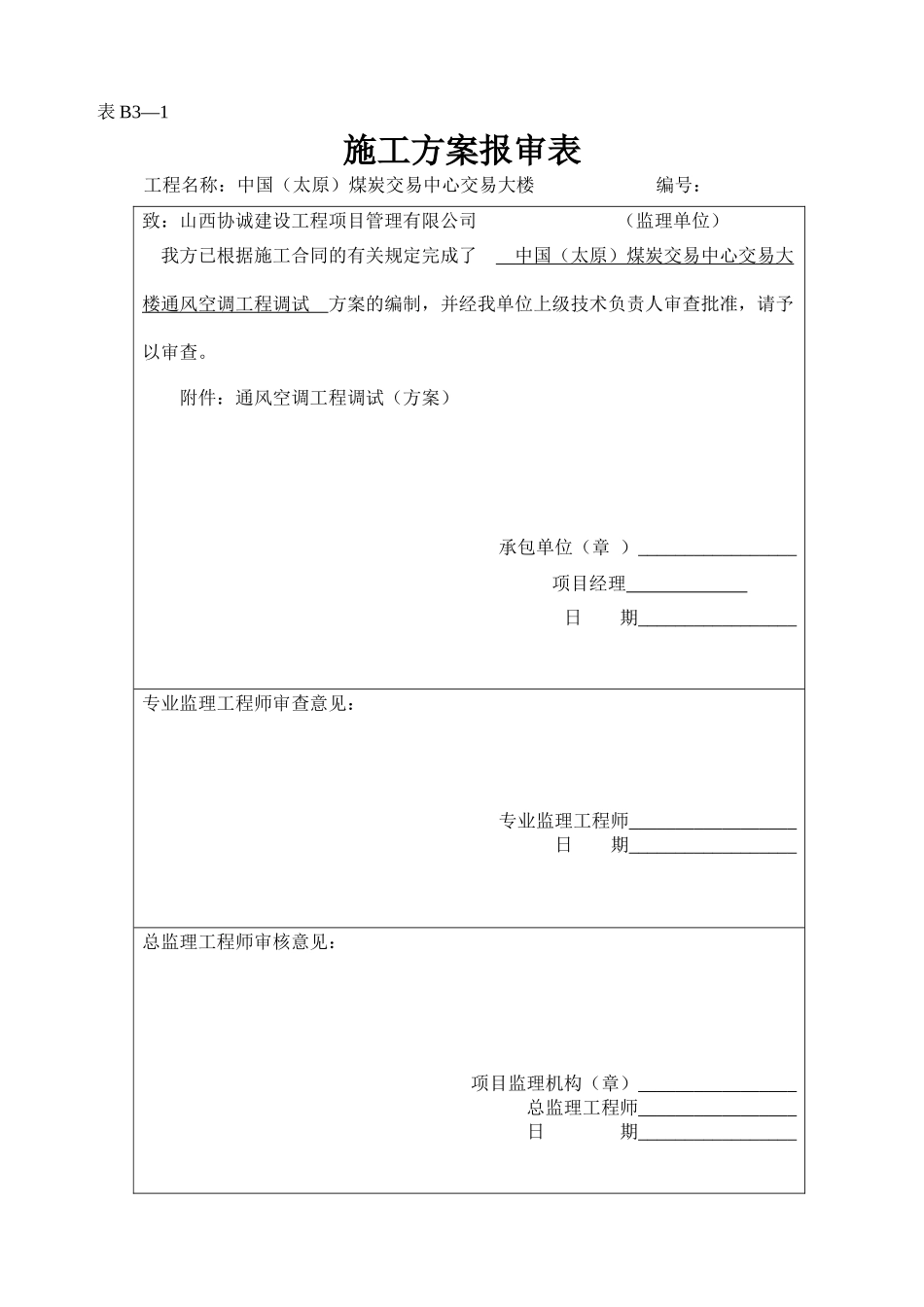

表B3—1施工方案报审表工程名称：中国（太原）煤炭交易中心交易大楼编号：致：山西协诚建设工程项目管理有限公司（监理单位）我方已根据施工合同的有关规定完成了中国（太原）煤炭交易中心交易大楼通风空调工程调试方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：通风空调工程调试（方案）承包单位（章）_________________项目经理日期_________________专业监理工程师审查意见：专业监理工程师__________________日期__________________总监理工程师审核意见：项目监理机构（章）_________________总监理工程师_________________日期_________________中国（太原）煤炭交易中心交易大楼工程通风空调工程调试方案编制：审核：批准：编制日期：2011年6月21日山西八建集团煤炭交易中心安装项目部中国（太原）煤炭交易中心交易大楼通风空调工程调试方案山西八建（集团）有限公司2011年6月21日中国（太原）煤炭交易中心交易大楼通风空调调试方案目录：1、工程概况2、空调系统简介3、空调水管系统冲洗4、通风空调工程单体试车5、通风空调工程联动调试6、资源配置计划7、附录、图表中国（太原）煤炭交易中心交易大楼空调通风调试方案（一）工程概况中国（太原）煤炭交易中心位于山西省太原市长风商务区北端，长风西街以南，滨河西路以西，市府北街以北，新晋祠路以东的城市中心区，建筑面积55730平方米，主楼地面以上二十三层（其中2-3层之间为设备夹层）地上裙楼二层，地下一层，建筑总高度99.45米。该工程结构形式采用全现浇钢筋混凝土框架核心筒结构，裙楼局部采用钢结构组合楼板和新型平面网络弦之结构。是集办公（3万人办公）、会议、煤炭交易、宴会（1100人宴会厅）为一体的综合大楼。建成后将成为中国煤炭交易的重要场所。其中交易大厅，将直接影响中国乃至世界的煤炭指导价格。其中宴会大厅将容纳1100人举行宴会，将成为太原市最大的宴会场所。（二）空调系统简介本工程地下一层，1～23层主楼、裙楼一、二层，大厅、宴会厅、会议室全部采用集中式中央空调系统，空调系统冬夏两用，夏季供冷，冬季供热。集中空调夏季供冷总负荷为5908KW，建筑冷负荷指标为106W/㎡，冬季总负荷为6070KW，建筑热指标为108W/㎡。其中空调热水系统热负荷5830KW，地板辐射采暖系统热240KW。1、空调系统主楼的首层入口大厅及咖啡厅、二层会议室及裙楼的咖啡厅、宴会厅、入口门厅、贵宾室、食堂、会见大厅、政务大厅、交易大厅等区域设置全空气定风量系统，采用组合式空调机组，共分六段，即初效混合段、电子除尘段、中间段、加湿段，表冷/加热段、送风机段。2、风机盘管加新风系统裙楼的备餐间、办公室、更衣室、化妆间及主楼的办公室，VIP办公区域及主楼三～二十三层均采用FP-WA型卧式暗装风机盘管，其新风机采用组合式空调机组，共分六段，即初效混合段、电子除尘段、中间段、加湿段、表冷/加热段、送风机段。3、空调水系统空调水系统采用二管制内外分区，空调冷水采用二级泵系统，一次泵定流量运行，二级泵变频运行，空调热水为一次泵系统，热源由城市供热管网提供及与系统通过热交换机组换热获得所需的热量。一次泵变流量，水泵变频运行，主楼空调水系统立管采用同程式系统，其余为异程式，空调水系统在集水器的各个支路设置静态平衡阀。4、冷却水系统冷却水系统由冷却塔、冷却水泵、电动蝶阀、二通调节阀组成（如图1所示）。在冷却塔的供回水管之间设旁通管、电动二通阀、电动蝶阀、冷却泵与冷却塔。在每台冷却塔的供水管上装有自动蝶阀控制风机联锁控制。当室外进水温度下降，冷凝器进水温度降低到一定值时，温度调节器自动关闭冷却塔风机，节约电机耗能；如室外进水温度湿度下降，为使冷凝器保持必要的进水温度，温度调节器便自动开启旁通管上的二通调节阀，使部分冷却水未经冷却塔旁通到冷凝器的进水管中，保证冷水机组的正常运行。5、水冷机组主机采用二台750RT离心式冷水机组，一台260RT螺杆式冷水机组。离心机组单台制冷量u=2637KW，两台合计5274KW；螺杆机组单台制冷量u=914KW。水冷机组的工作原理如图2所示。（1）低温低压的制冷剂气体进入压缩机，经压缩后成为高温高压...
