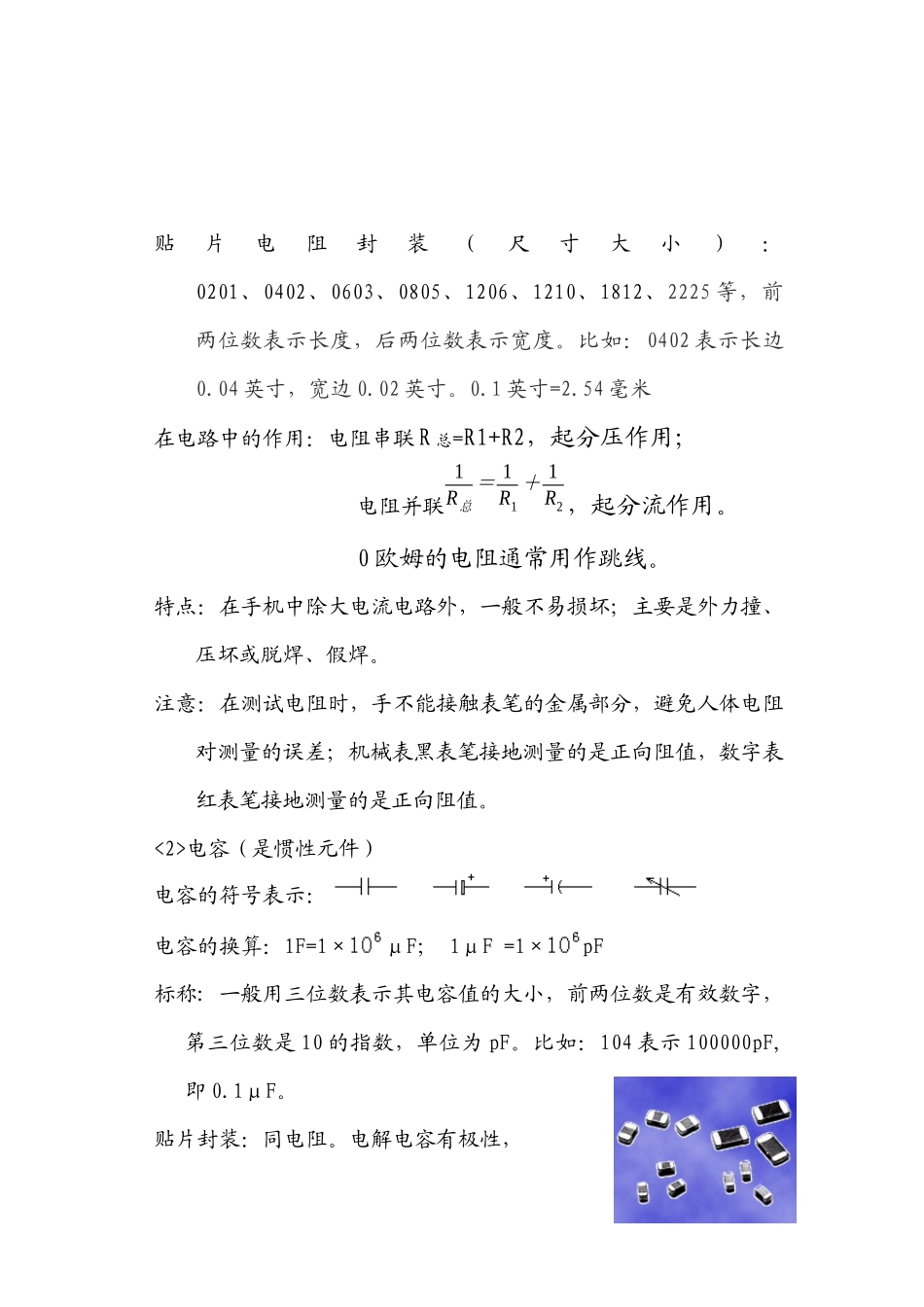

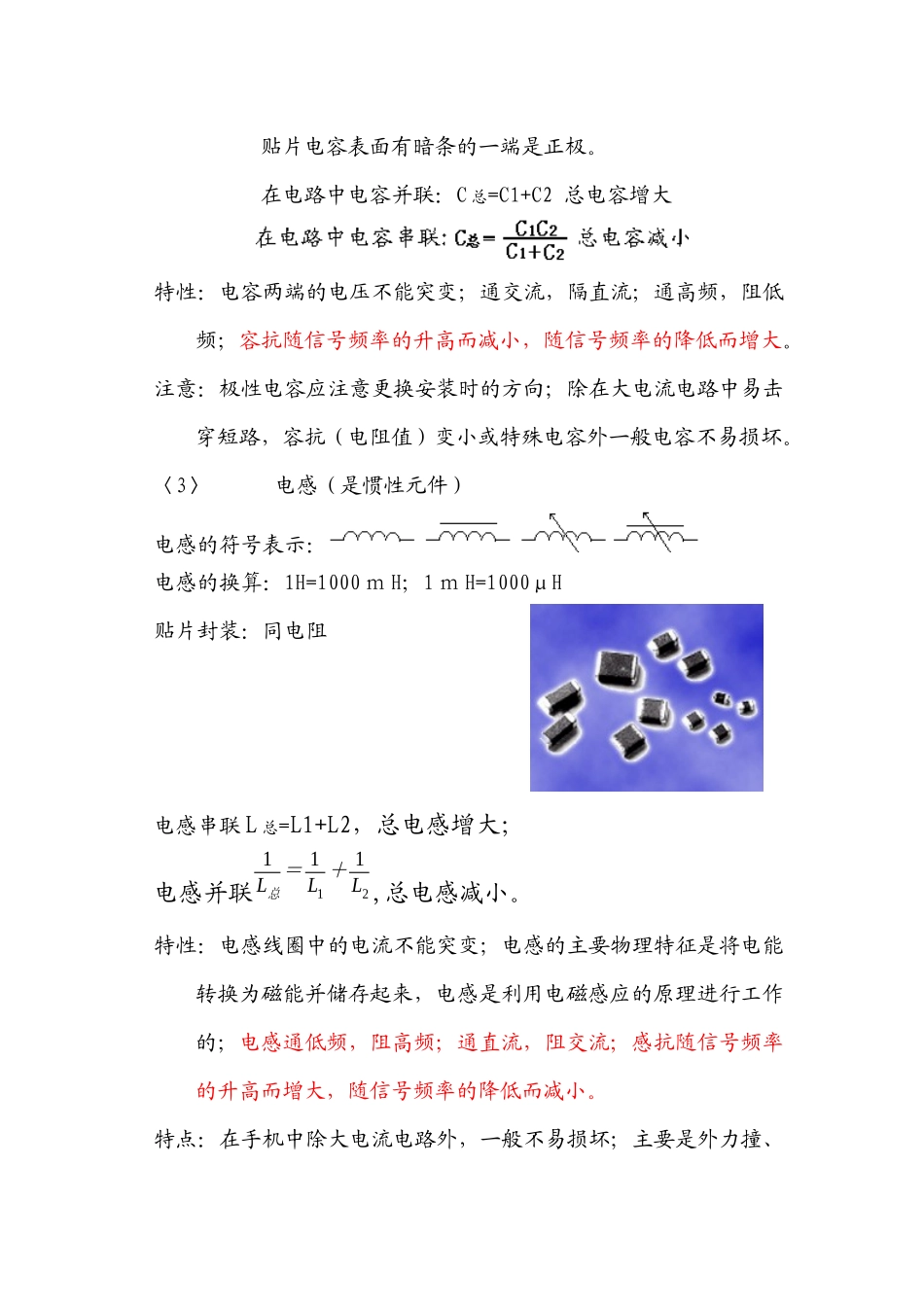

维修基础培训前言:本培训主要针对手机维修的相关电路基础知识进行简介,包括基本元器件、基本电路的介绍,以及这些元器件、基本电路在手机电路中的应用分析。1.片状元器件〈1〉电阻(是线性元件,符合欧姆定律)电阻的符号表示:电阻的换算:1MΩ=1000KΩ;1KΩ=1000Ω标称:一般用三位数表示其阻值的大小,前两位数是有效数字,第三位数是10的指数。如100表示10Ω,102表示1000Ω即1kΩ,当阻值小于10Ω时,以*R*表示,将R看作小数点,如5R1表示5.1Ω。贴片电阻封装(尺寸大小):0201、0402、0603、0805、1206、1210、1812、2225等,前两位数表示长度,后两位数表示宽度。比如:0402表示长边0.04英寸,宽边0.02英寸。0.1英寸=2.54毫米在电路中的作用:电阻串联R总=R1+R2,起分压作用;电阻并联1R总=1R1+1R2,起分流作用。0欧姆的电阻通常用作跳线。特点:在手机中除大电流电路外,一般不易损坏;主要是外力撞、压坏或脱焊、假焊。注意:在测试电阻时,手不能接触表笔的金属部分,避免人体电阻对测量的误差;机械表黑表笔接地测量的是正向阻值,数字表红表笔接地测量的是正向阻值。<2>电容(是惯性元件)电容的符号表示:电容的换算:1F=1×μF;1μF=1×pF标称:一般用三位数表示其电容值的大小,前两位数是有效数字,第三位数是10的指数,单位为pF。比如:104表示100000pF,即0.1μF。贴片封装:同电阻。电解电容有极性,贴片电容表面有暗条的一端是正极。在电路中电容并联:C总=C1+C2总电容增大特性:电容两端的电压不能突变;通交流,隔直流;通高频,阻低频;容抗随信号频率的升高而减小,随信号频率的降低而增大。注意:极性电容应注意更换安装时的方向;除在大电流电路中易击穿短路,容抗(电阻值)变小或特殊电容外一般电容不易损坏。〈3〉电感(是惯性元件)电感的符号表示:电感的换算:1H=1000mH;1mH=1000μH贴片封装:同电阻电感串联L总=L1+L2,总电感增大;电感并联1L总=1L1+1L2,总电感减小。特性:电感线圈中的电流不能突变;电感的主要物理特征是将电能转换为磁能并储存起来,电感是利用电磁感应的原理进行工作的;电感通低频,阻高频;通直流,阻交流;感抗随信号频率的升高而增大,随信号频率的降低而减小。特点:在手机中除大电流电路外,一般不易损坏;主要是外力撞、压坏或脱焊、假焊;一般损坏可量两端阻值测得。附:计算机主板上的一些电容电感的应用:〈4〉二极管二极管的符号表示:手机中常用的二极管特性:1.普通二极管普通二极管是利用二极管的单向导电性来工作的,有两个引脚,一般为黑色,在其一端有一白色的竖条,表示该端为负极。2.稳压(肖特基)二极管稳压二极管简称稳压管,是利用二极管的反向击穿特性来工作的。在手机电路中,它常常用于受话器(喇叭、扬声器)电路、振动器电路和铃声电路。由于手机电路所使用的受话器、蜂鸣器和振动器都带有线圈,当这些电路工作时,由于线圈的感生电压会导致一个很高的反峰电压,稳压二极管就是用来防止这个反峰电压引起电路损坏的。另外,在手机的充电电路、电源电路也较多地采用了稳压二极管。3.变容二极管变容二极管需要反向偏压才能正常工作,是电压控制元件。常应用在手机的VCO(压控振荡器)电路中。4.发光二极管发光二极管在手机中主要被用来作背景灯及信号指示灯,发光二极管一般分发红光、绿光、黄光等几种。发光强度与发光二极管的正向电流成正比,一般为几毫安(mA)至几十毫安。正常情况下,发光二极管的正向电压在1.5-3V之间。另外,还有一些特殊的发光二极管,如红外二极管。目前越来越多的手机中都使用了红外发光二极管,它被用来进行红外线传输。<5>三级管三极管的符号表示:beccebecbcebuiVceVbeRcRbuo三种工作状态:1.截止状态:发射结反向偏置,即NPN是Vb¿Ve,PNPs是Vb¿Ve时,晶体管工作于截止区。2.放大状态:集电极反偏,发射极正偏,即NPN是Vc>>Vb>Ve,PNP是Ve>Vb>>Vc时,晶体管工作于放大区.3.饱和状态:集电极正偏,发射极正偏,即NPN是Vb¿Vc,Vb>Ve,PNP是Vb¿Vc,Vb
