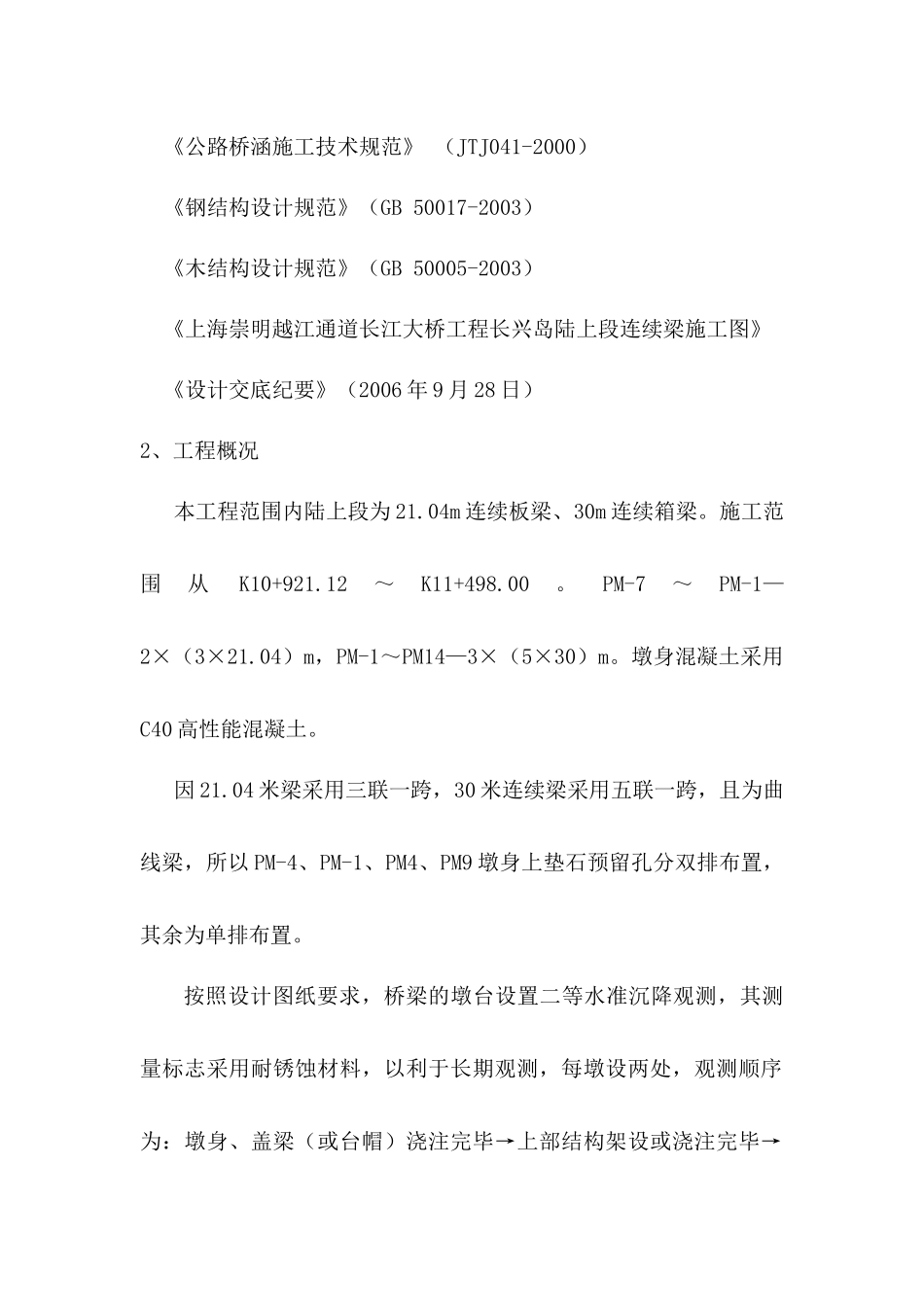

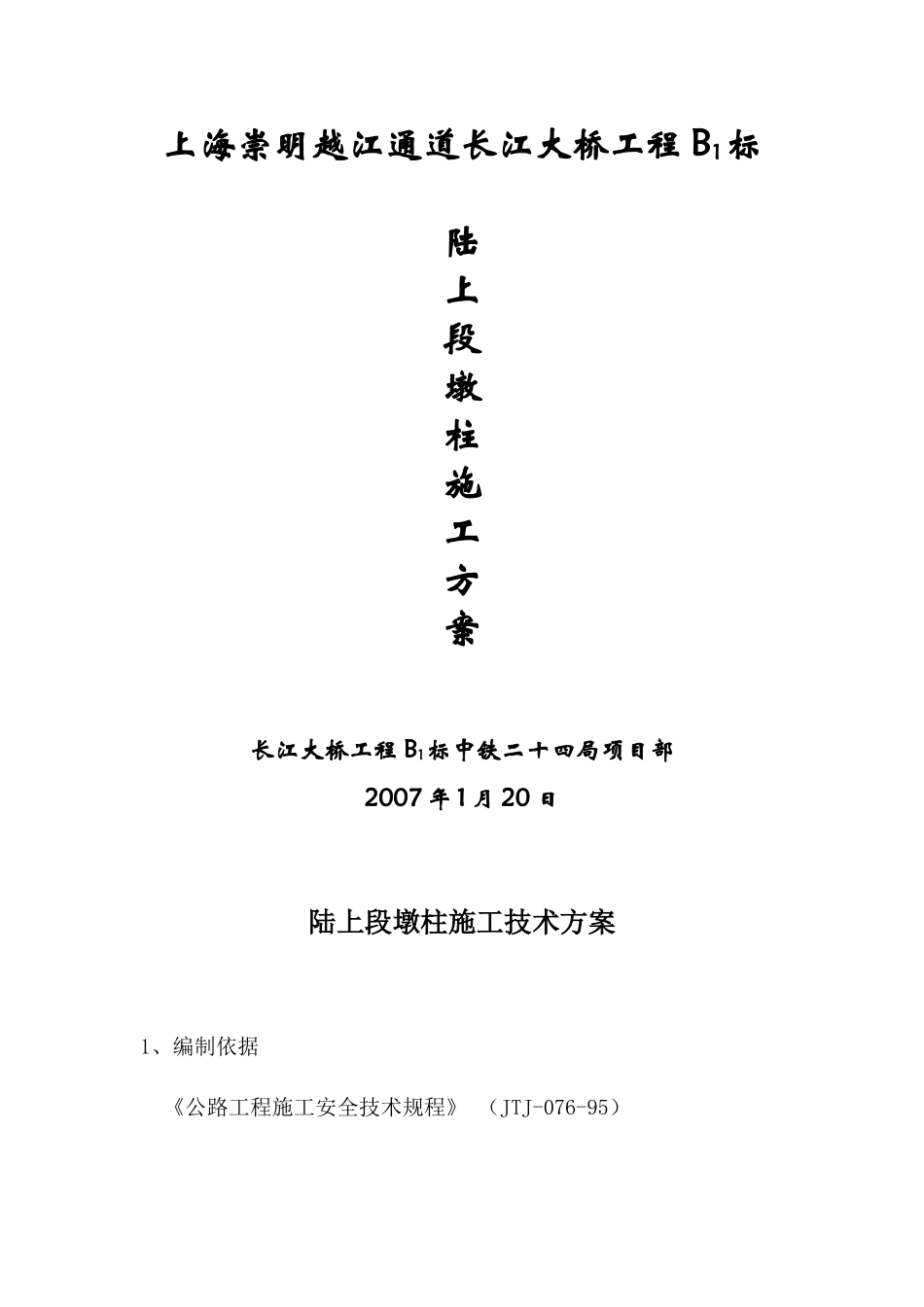

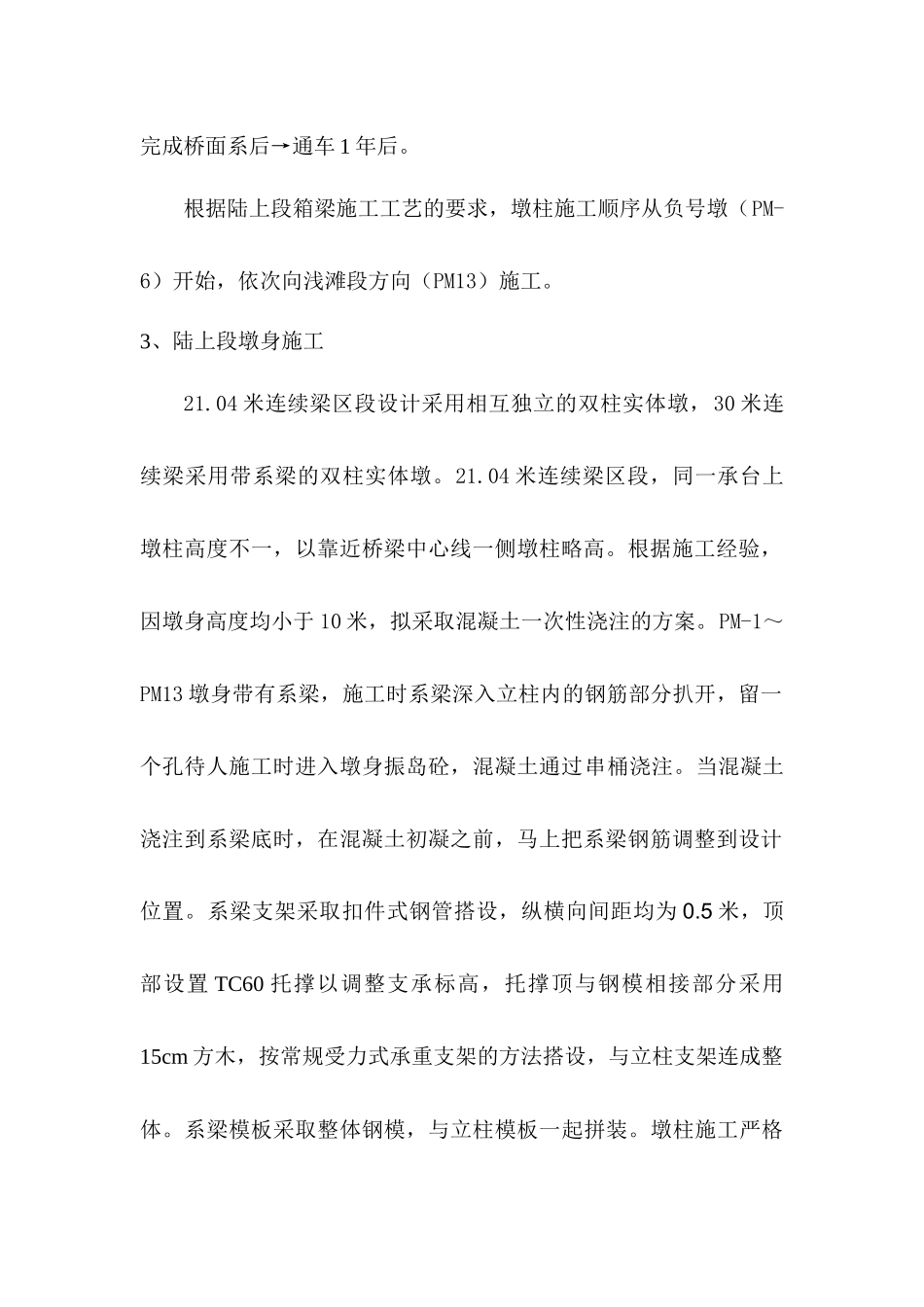

上海崇明越江通道长江大桥工程B1标陆上段墩柱施工方案长江大桥工程B1标中铁二十四局项目部2007年1月20日陆上段墩柱施工技术方案1、编制依据《公路工程施工安全技术规程》（JTJ-076-95）《公路桥涵施工技术规范》（JTJ041-2000）《钢结构设计规范》（GB50017-2003）《木结构设计规范》（GB50005-2003）《上海崇明越江通道长江大桥工程长兴岛陆上段连续梁施工图》《设计交底纪要》（2006年9月28日）2、工程概况本工程范围内陆上段为21.04m连续板梁、30m连续箱梁。施工范围从K10+921.12～K11+498.00。PM-7～PM-1—2×（3×21.04）m，PM-1～PM14—3×（5×30）m。墩身混凝土采用C40高性能混凝土。因21.04米梁采用三联一跨，30米连续梁采用五联一跨，且为曲线梁，所以PM-4、PM-1、PM4、PM9墩身上垫石预留孔分双排布置，其余为单排布置。按照设计图纸要求，桥梁的墩台设置二等水准沉降观测，其测量标志采用耐锈蚀材料，以利于长期观测，每墩设两处，观测顺序为：墩身、盖梁（或台帽）浇注完毕→上部结构架设或浇注完毕→完成桥面系后→通车1年后。根据陆上段箱梁施工工艺的要求，墩柱施工顺序从负号墩（PM-6）开始，依次向浅滩段方向（PM13）施工。3、陆上段墩身施工21.04米连续梁区段设计采用相互独立的双柱实体墩，30米连续梁采用带系梁的双柱实体墩。21.04米连续梁区段，同一承台上墩柱高度不一，以靠近桥梁中心线一侧墩柱略高。根据施工经验，因墩身高度均小于10米，拟采取混凝土一次性浇注的方案。PM-1～PM13墩身带有系梁，施工时系梁深入立柱内的钢筋部分扒开，留一个孔待人施工时进入墩身振岛砼，混凝土通过串桶浇注。当混凝土浇注到系梁底时，在混凝土初凝之前，马上把系梁钢筋调整到设计位置。系梁支架采取扣件式钢管搭设，纵横向间距均为0.5米，顶部设置TC60托撑以调整支承标高，托撑顶与钢模相接部分采用15cm方木，按常规受力式承重支架的方法搭设，与立柱支架连成整体。系梁模板采取整体钢模，与立柱模板一起拼装。墩柱施工严格执行首件制程序，以保证墩柱的施工质量。3.1施工工艺流程测定承台面中心线、放样→绑扎钢筋（验收）→立模（验收）→浇注混凝土→拆模→养生。3.2施工要点a.墩身主筋在浇注承台前预留，插入承台1.7m。为保证结构整体性，可将比较低的立柱的钢筋与承台钢筋一起绑扎成型，比较高的立柱可将下部钢筋与承台钢筋一起绑扎。b.为确保外观质量，墩身采用整体式钢模板一次到位。在浇注承台前，已定出墩身位置，并预埋墩身主筋。在施工墩身前，凿除承台与墩身结合部位表层砂浆，冲洗干净。墩身钢筋集中加工，现场绑扎成型（应搭设辅助脚手）。墩身采用定型钢模一次浇注成型。模板用25吨汽车吊安装，柱模吊装就位后四周用缆风绳对拉。混凝土采用混凝土运输车运输，输送泵接串桶入模，水平分层连续浇注，混凝土灌注完毕拆模后，采用塑料薄膜包裹保水养护。3.3测量放样支模前准确放出中轴线位置，并测出施工立模轮廓线；模板支立完成后检查复测，确保测量的准确性。3.4模板支立模板经厂家在车间预拼，满足施工要求后方可运输至施工现场。模板支立前认真清洗干净，涂刷脱模剂，在拼装时采用双面胶海绵止浆垫夹在模板接缝处以防漏浆。模板支立前精确放设结构外轮廓线并将基底精确找平，找平误差控制在2mm内，保证模板拼装后的垂直度符合规范要求。模板拼装采用人工配合汽车吊机，在模板设计时考虑机械吊装，为吊装需用设计吊点以防吊装变形。每吊装一节模板即检查一次模板的垂直度及几何形状，无误后方续拼上层。模板支立完成后紧固各加固螺栓。a.为使墩身混凝土表面光洁平整，采用定制大型组装钢模，钢模可根据墩身高度分节制作，厂内预拼，调整线型。b.钢模的制作根据墩身设计图尺寸，由工厂设计和加工，拟采用面板、梗肋、围檩及包箍螺栓等组成，钢模拼装时，拼接缝用2mm橡皮条填塞，以防漏浆。c.墩身钢模用吊机配合安装，先调整底部（即承台顶面）位置，再使其上下垂直，轴线中心和横向中心对准承台顶面的测点，最后加以固定，顶部以缆风绳固定。3.5墩身钢筋制作(1)立柱主钢筋采用电渣压力焊对接，电渣压力焊的技术规定按照现行《钢筋焊接及验收规程》(JGJ18)...
