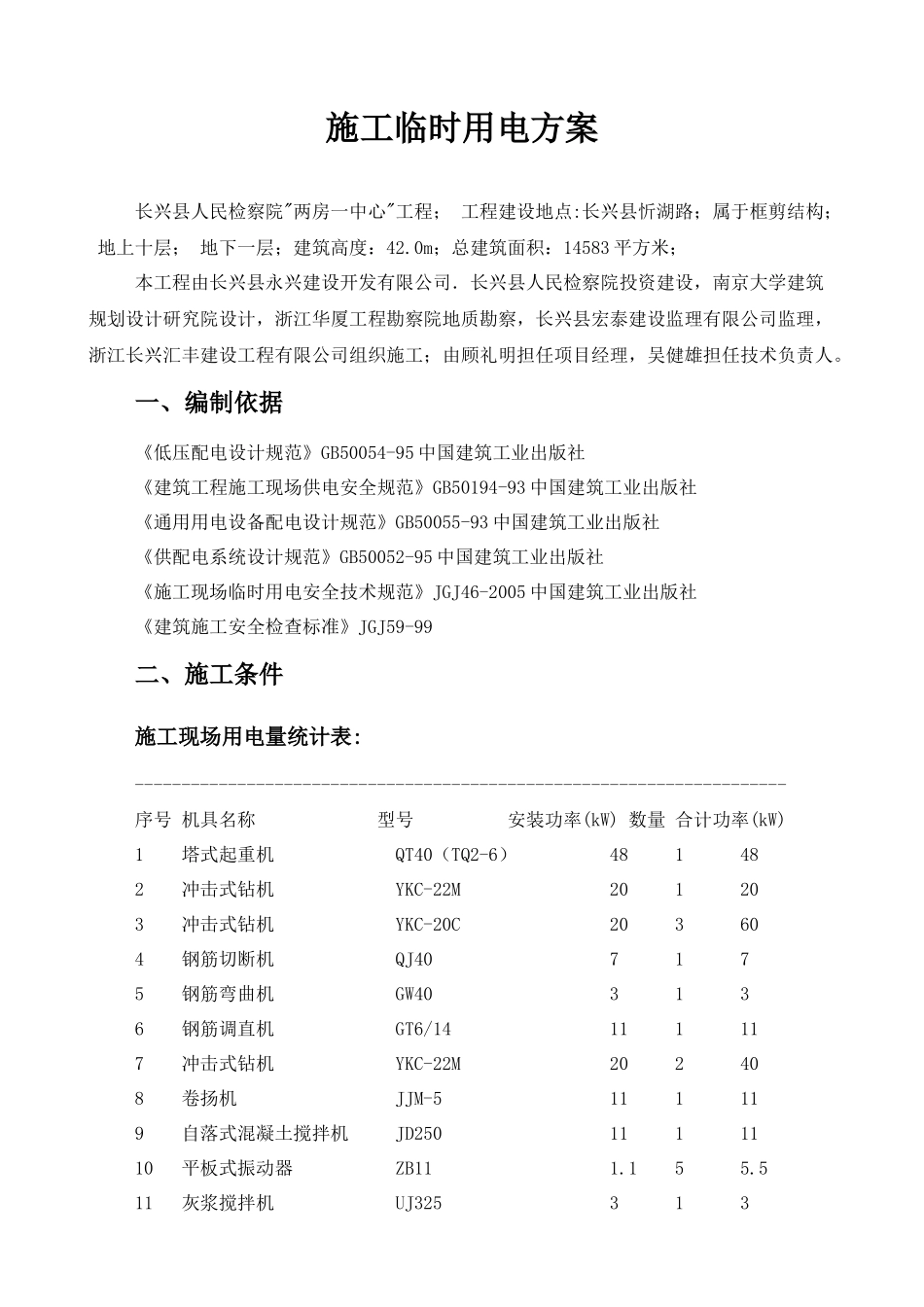

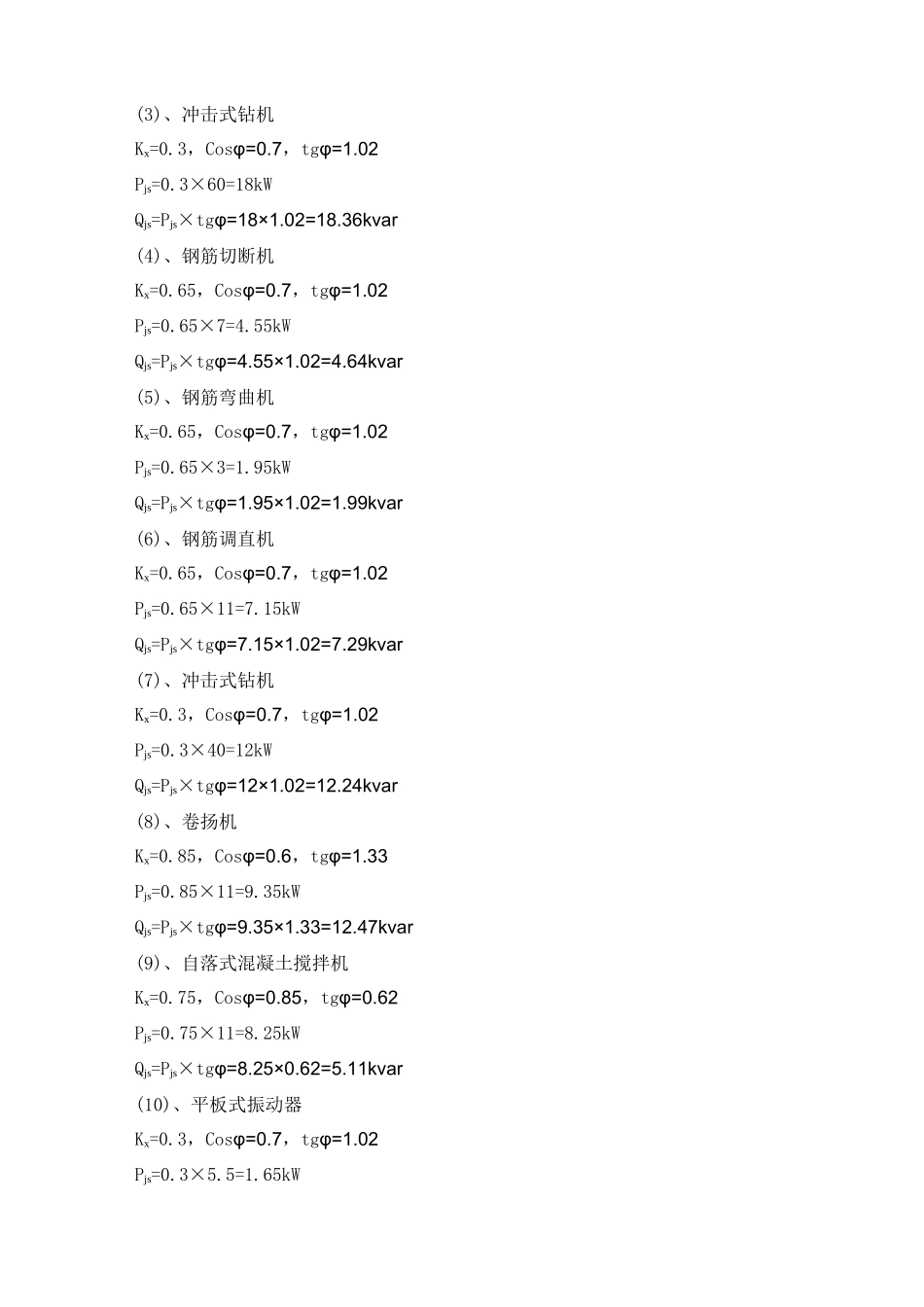

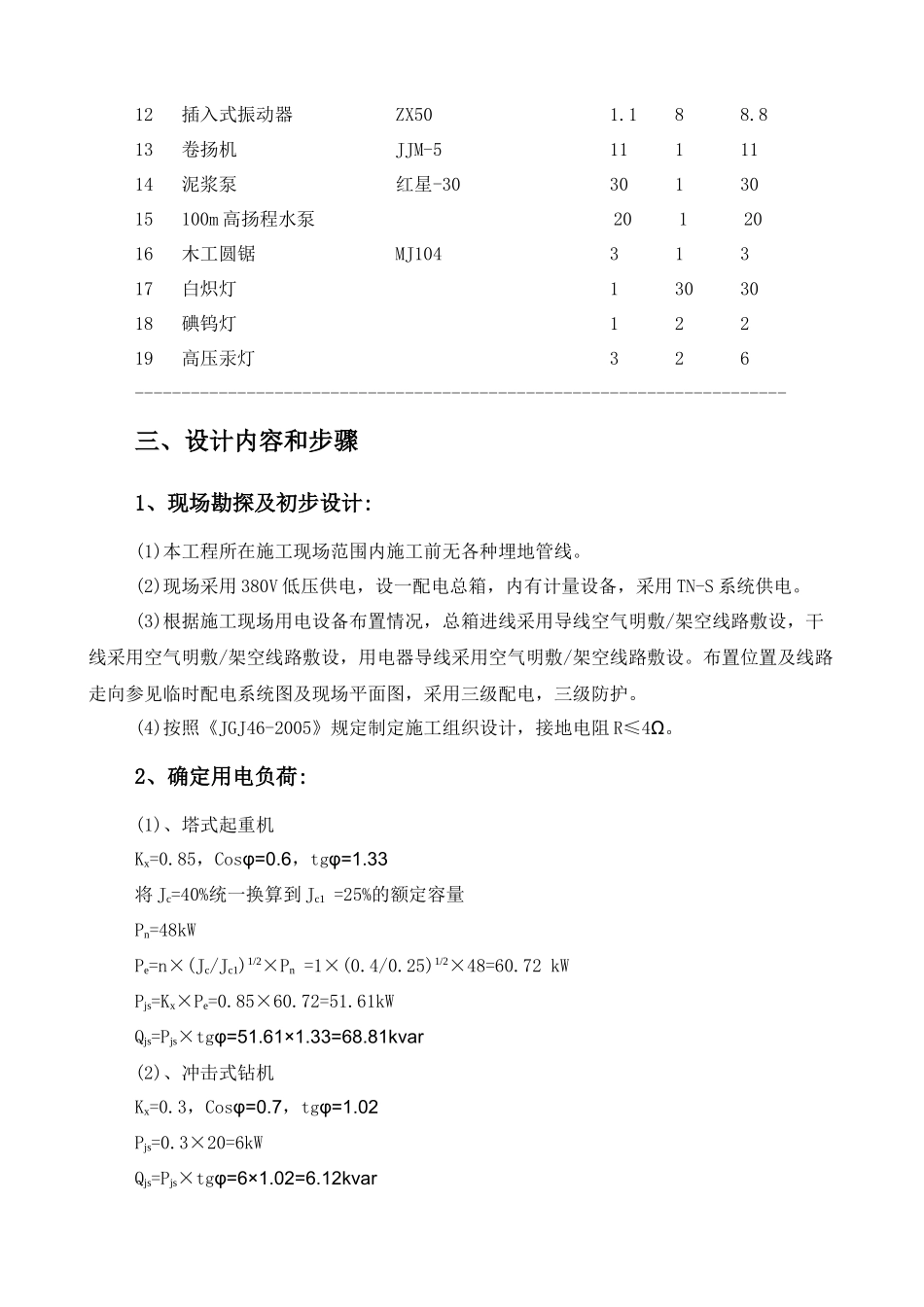

施工临时用电方案长兴县人民检察院"两房一中心"工程；工程建设地点:长兴县忻湖路；属于框剪结构；地上十层；地下一层；建筑高度：42.0m；总建筑面积：14583平方米；本工程由长兴县永兴建设开发有限公司．长兴县人民检察院投资建设，南京大学建筑规划设计研究院设计，浙江华厦工程勘察院地质勘察，长兴县宏泰建设监理有限公司监理，浙江长兴汇丰建设工程有限公司组织施工；由顾礼明担任项目经理，吴健雄担任技术负责人。一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99二、施工条件施工现场用电量统计表:----------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QT40（TQ2-6）481482冲击式钻机YKC-22M201203冲击式钻机YKC-20C203604钢筋切断机QJ407175钢筋弯曲机GW403136钢筋调直机GT6/14111117冲击式钻机YKC-22M202408卷扬机JJM-5111119自落式混凝土搅拌机JD2501111110平板式振动器ZB111.155.511灰浆搅拌机UJ32531312插入式振动器ZX501.188.813卷扬机JJM-51111114泥浆泵红星-303013015100m高扬程水泵2012016木工圆锯MJ10431317白炽灯1303018碘钨灯12219高压汞灯326----------------------------------------------------------------------三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=48kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×48=60.72kWPjs=Kx×Pe=0.85×60.72=51.61kWQjs=Pjs×tgφ=51.61×1.33=68.81kvar(2)、冲击式钻机Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×20=6kWQjs=Pjs×tgφ=6×1.02=6.12kvar(3)、冲击式钻机Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×60=18kWQjs=Pjs×tgφ=18×1.02=18.36kvar(4)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×7=4.55kWQjs=Pjs×tgφ=4.55×1.02=4.64kvar(5)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(6)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×11=7.15kWQjs=Pjs×tgφ=7.15×1.02=7.29kvar(7)、冲击式钻机Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×40=12kWQjs=Pjs×tgφ=12×1.02=12.24kvar(8)、卷扬机Kx=0.85，Cosφ=0.6，tgφ=1.33Pjs=0.85×11=9.35kWQjs=Pjs×tgφ=9.35×1.33=12.47kvar(9)、自落式混凝土搅拌机Kx=0.75，Cosφ=0.85，tgφ=0.62Pjs=0.75×11=8.25kWQjs=Pjs×tgφ=8.25×0.62=5.11kvar(10)、平板式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×5.5=1.65kWQjs=Pjs×tgφ=1.65×1.02=1.68kvar(11)、灰浆搅拌机Kx=0.5，Cosφ=0.55，tgφ=1.52Pjs=0.5×3=1.5kWQjs=Pjs×tgφ=1.5×1.52=2.28kvar(12)、插入式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×8.8=2.64kWQjs=Pjs×tgφ=2.64×1.02=2.69kvar(13)、卷扬机Kx=0.85，Cosφ=0.6，tgφ=1.33Pjs=0.85×11=9.35kWQjs=Pjs×tgφ=9.35×1.33=12.47kvar(14)、泥浆泵Kx=0.75，Cosφ=0.8，tgφ=0.75Pjs=0.75×30=22.5kWQjs=Pjs×tgφ=22.5×0.75=16.87kvar(15)、100m高扬程水泵Kx=0.75，Cosφ=0.8，tgφ=0.75Pjs=0.75×20=15kWQjs=Pjs×tgφ=15×0.75=11.25kvar(16)、木工圆锯Kx=0.65，Cosφ=0.6，tgφ=1....
