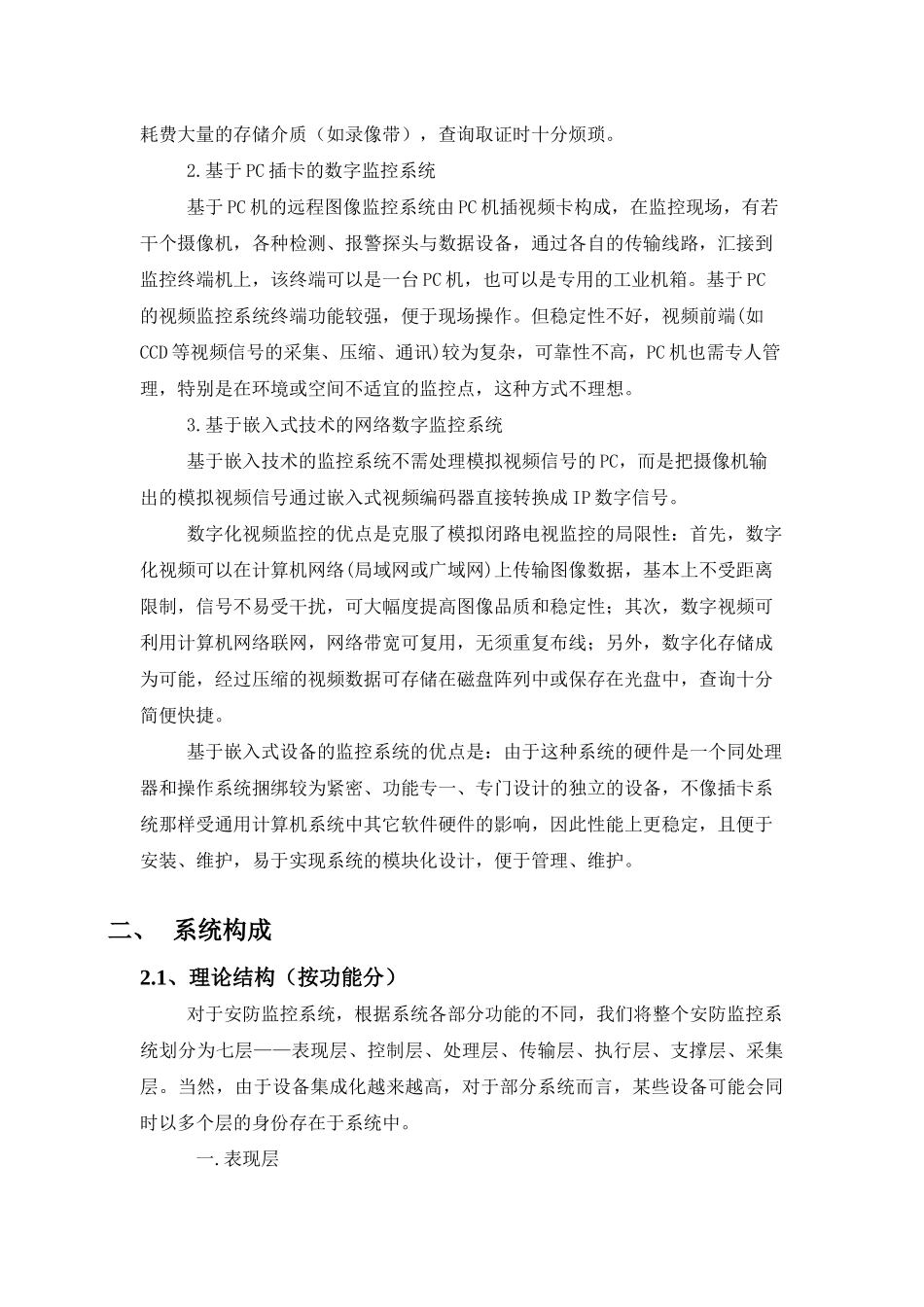

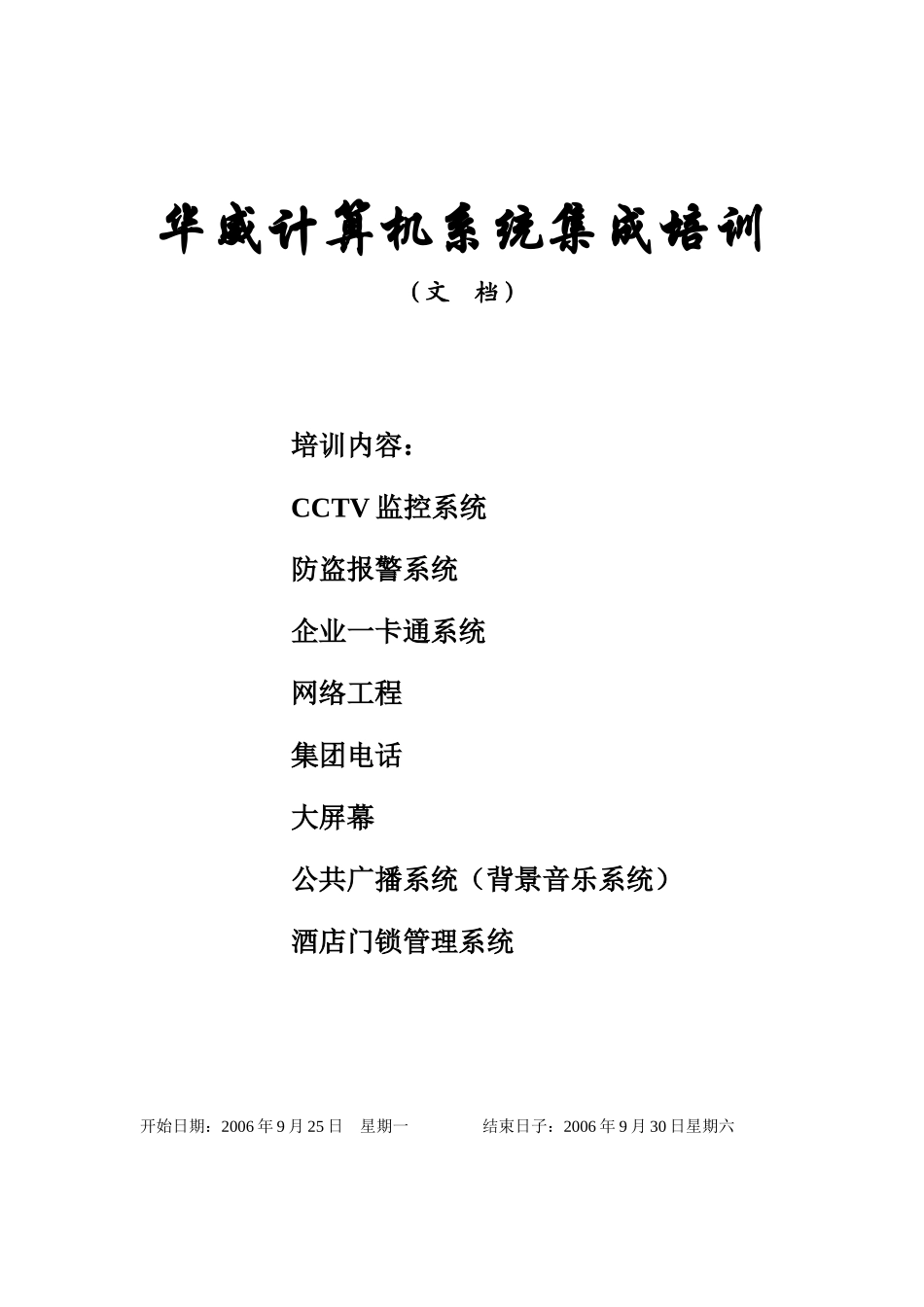

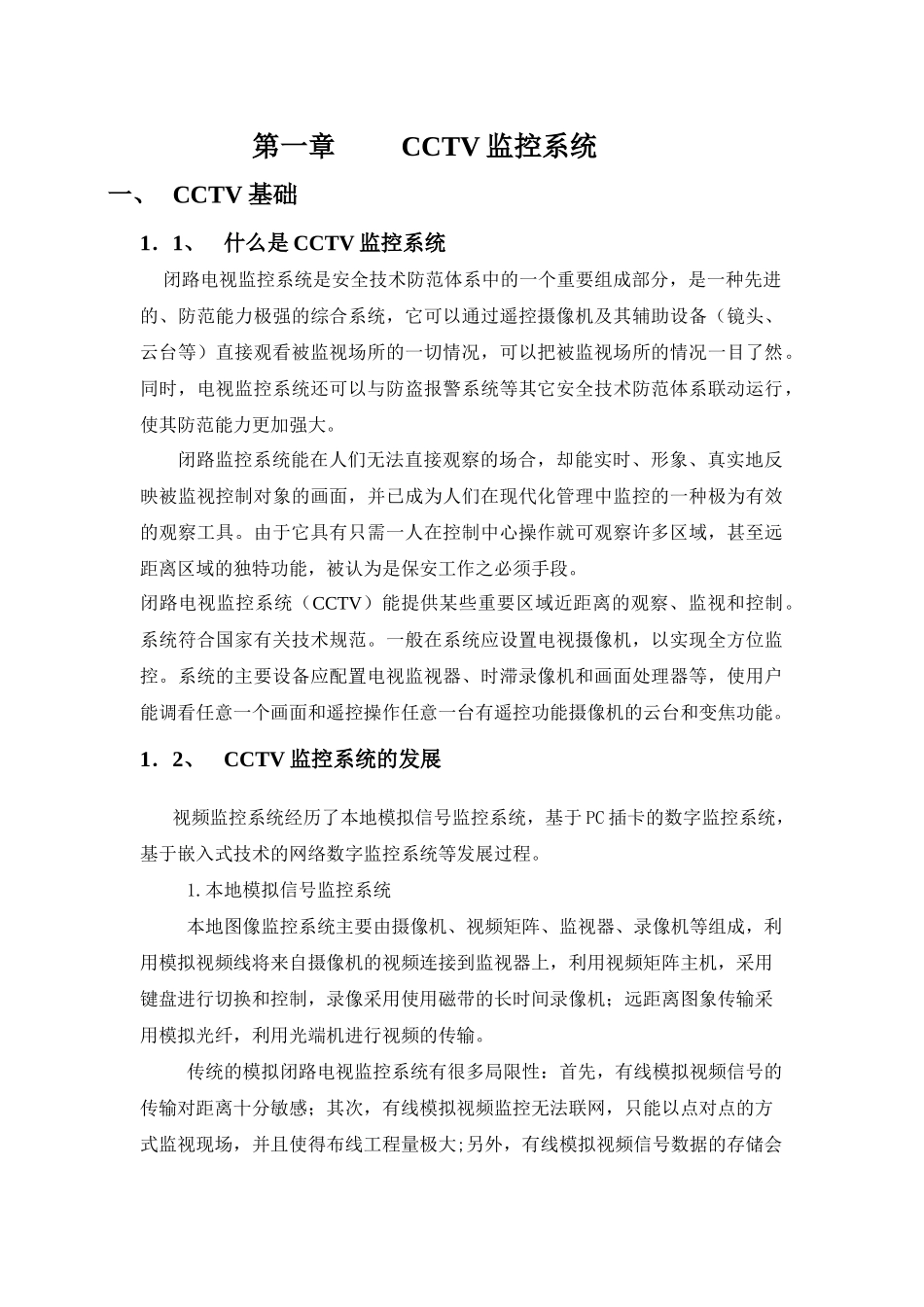

华威计算机系统集成培训(文档)开始日期:2006年9月25日星期一结束日子:2006年9月30日星期六培训内容:CCTV监控系统防盗报警系统企业一卡通系统网络工程集团电话大屏幕公共广播系统(背景音乐系统)酒店门锁管理系统第一章CCTV监控系统一、CCTV基础1.1、什么是CCTV监控系统闭路电视监控系统是安全技术防范体系中的一个重要组成部分,是一种先进的、防范能力极强的综合系统,它可以通过遥控摄像机及其辅助设备(镜头、云台等)直接观看被监视场所的一切情况,可以把被监视场所的情况一目了然。同时,电视监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行,使其防范能力更加强大。闭路监控系统能在人们无法直接观察的场合,却能实时、形象、真实地反映被监视控制对象的画面,并已成为人们在现代化管理中监控的一种极为有效的观察工具。由于它具有只需一人在控制中心操作就可观察许多区域,甚至远距离区域的独特功能,被认为是保安工作之必须手段。闭路电视监控系统(CCTV)能提供某些重要区域近距离的观察、监视和控制。系统符合国家有关技术规范。一般在系统应设置电视摄像机,以实现全方位监控。系统的主要设备应配置电视监视器、时滞录像机和画面处理器等,使用户能调看任意一个画面和遥控操作任意一台有遥控功能摄像机的云台和变焦功能。1.2、CCTV监控系统的发展视频监控系统经历了本地模拟信号监控系统,基于PC插卡的数字监控系统,基于嵌入式技术的网络数字监控系统等发展过程。1.本地模拟信号监控系统本地图像监控系统主要由摄像机、视频矩阵、监视器、录像机等组成,利用模拟视频线将来自摄像机的视频连接到监视器上,利用视频矩阵主机,采用键盘进行切换和控制,录像采用使用磁带的长时间录像机;远距离图象传输采用模拟光纤,利用光端机进行视频的传输。传统的模拟闭路电视监控系统有很多局限性:首先,有线模拟视频信号的传输对距离十分敏感;其次,有线模拟视频监控无法联网,只能以点对点的方式监视现场,并且使得布线工程量极大;另外,有线模拟视频信号数据的存储会耗费大量的存储介质(如录像带),查询取证时十分烦琐。2.基于PC插卡的数字监控系统基于PC机的远程图像监控系统由PC机插视频卡构成,在监控现场,有若干个摄像机,各种检测、报警探头与数据设备,通过各自的传输线路,汇接到监控终端机上,该终端可以是一台PC机,也可以是专用的工业机箱。基于PC的视频监控系统终端功能较强,便于现场操作。但稳定性不好,视频前端(如CCD等视频信号的采集、压缩、通讯)较为复杂,可靠性不高,PC机也需专人管理,特别是在环境或空间不适宜的监控点,这种方式不理想。3.基于嵌入式技术的网络数字监控系统基于嵌入技术的监控系统不需处理模拟视频信号的PC,而是把摄像机输出的模拟视频信号通过嵌入式视频编码器直接转换成IP数字信号。数字化视频监控的优点是克服了模拟闭路电视监控的局限性:首先,数字化视频可以在计算机网络(局域网或广域网)上传输图像数据,基本上不受距离限制,信号不易受干扰,可大幅度提高图像品质和稳定性;其次,数字视频可利用计算机网络联网,网络带宽可复用,无须重复布线;另外,数字化存储成为可能,经过压缩的视频数据可存储在磁盘阵列中或保存在光盘中,查询十分简便快捷。基于嵌入式设备的监控系统的优点是:由于这种系统的硬件是一个同处理器和操作系统捆绑较为紧密、功能专一、专门设计的独立的设备,不像插卡系统那样受通用计算机系统中其它软件硬件的影响,因此性能上更稳定,且便于安装、维护,易于实现系统的模块化设计,便于管理、维护。二、系统构成2.1、理论结构(按功能分)对于安防监控系统,根据系统各部分功能的不同,我们将整个安防监控系统划分为七层——表现层、控制层、处理层、传输层、执行层、支撑层、采集层。当然,由于设备集成化越来越高,对于部分系统而言,某些设备可能会同时以多个层的身份存在于系统中。一.表现层表现城是我们最直观感受到的,它展现了整个安防监控系统的品质。如监控电视墙、监视器、高音报警喇叭、报警自动驳接电话等等都属于这一层。二.控制层控制层是整个安防监控系统的核...
