物流工程课程设计(DOC32页)VIP免费

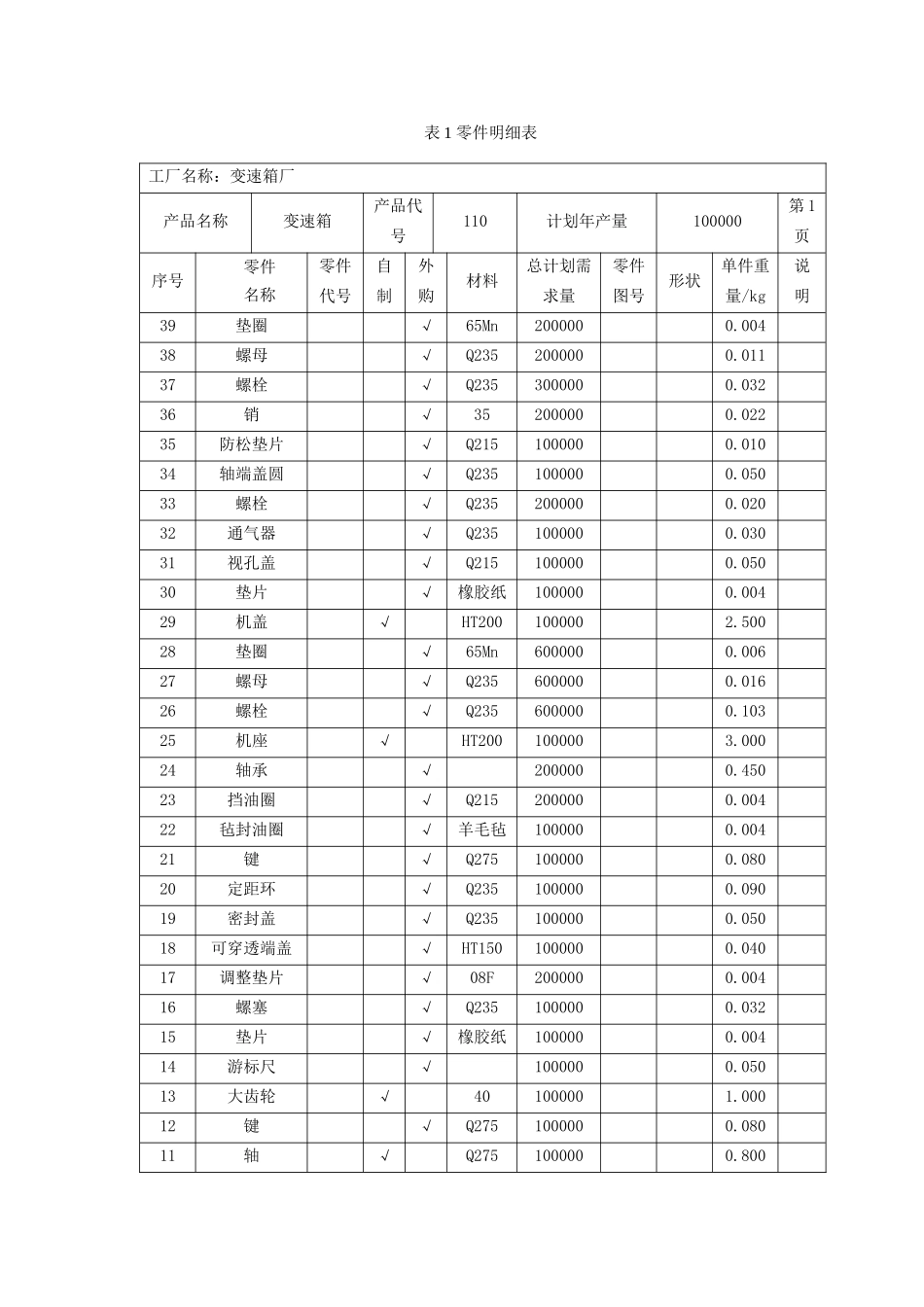

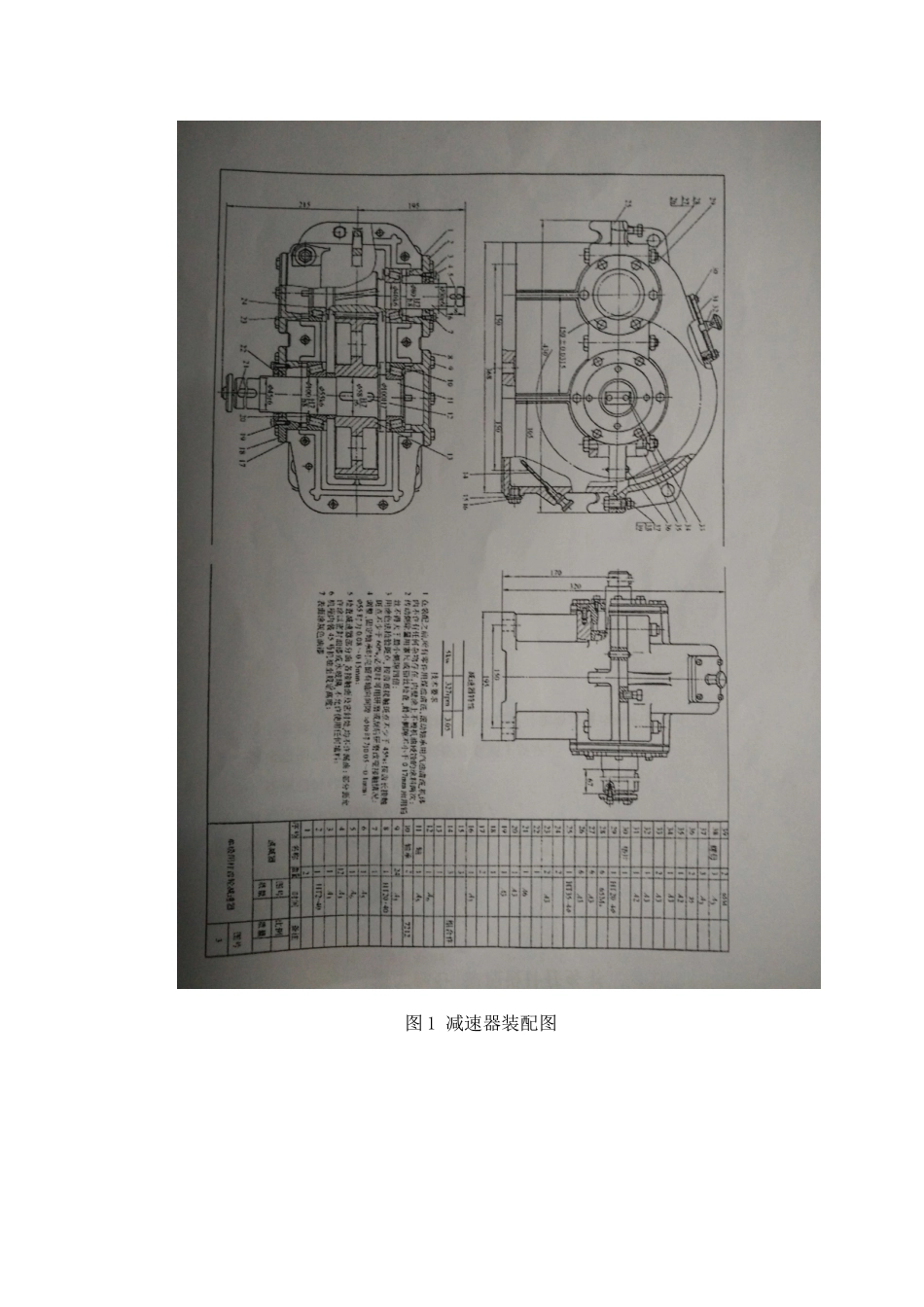

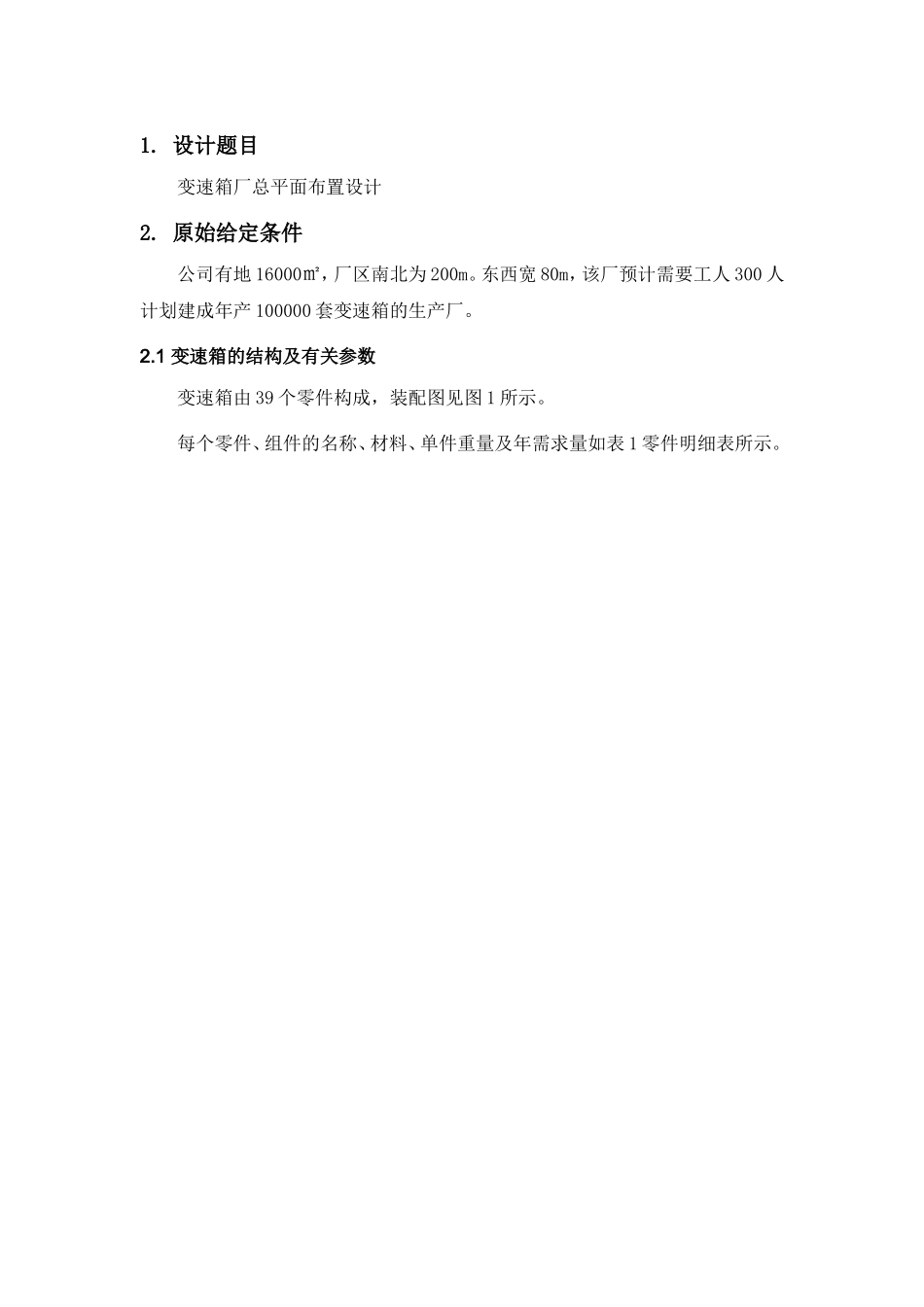

1.设计题目变速箱厂总平面布置设计2.原始给定条件公司有地16000㎡，厂区南北为200m。东西宽80m，该厂预计需要工人300人计划建成年产100000套变速箱的生产厂。2.1变速箱的结构及有关参数变速箱由39个零件构成，装配图见图1所示。每个零件、组件的名称、材料、单件重量及年需求量如表1零件明细表所示。图1减速器装配图表1零件明细表工厂名称：变速箱厂产品名称变速箱产品代号110计划年产量100000第1页序号零件名称零件代号自制外购材料总计划需求量零件图号形状单件重量/kg说明39垫圈√65Mn2000000.00438螺母√Q2352000000.01137螺栓√Q2353000000.03236销√352000000.02235防松垫片√Q2151000000.01034轴端盖圆√Q2351000000.05033螺栓√Q2352000000.02032通气器√Q2351000000.03031视孔盖√Q2151000000.05030垫片√橡胶纸1000000.00429机盖√HT2001000002.50028垫圈√65Mn6000000.00627螺母√Q2356000000.01626螺栓√Q2356000000.10325机座√HT2001000003.00024轴承√2000000.45023挡油圈√Q2152000000.00422毡封油圈√羊毛毡1000000.00421键√Q2751000000.08020定距环√Q2351000000.09019密封盖√Q2351000000.05018可穿透端盖√HT1501000000.04017调整垫片√08F2000000.00416螺塞√Q2351000000.03215垫片√橡胶纸1000000.00414游标尺√1000000.05013大齿轮√401000001.00012键√Q2751000000.08011轴√Q2751000000.80010轴承√2000000.4509螺栓√Q23524000000.0258端盖√HT2001000000.0507毡封油圈√羊毛毡1000000.0046齿轮轴√Q2751000001.4005键√Q2751000000.0404螺栓√Q23512000000.0143密封盖√Q2351000000.0202可穿透端盖√HT2001000000.0401调整垫片√08F2000000.0102.2作业单位划分根据变速箱的结构及工艺特点，设立如表2所示11个单位，分别承担原材料存储、备料、热处理、加工与装配、产品性能试验、生产管理等各项生产任务。表2作业单位建筑汇总表序号作业单位名称用途建筑面积/（mxm）备注1原材料库储存钢材、铸锭20x30露天2铸造车间铸造12x243热处理车间热处理12x124机加工车间车、铣、钻12x365精密车间精镗、磨销12x366标准件、半成品库储存外购件、半成品12x247组装车间组装变速器12x368锻造车间锻造12x249成品库成品储存12x1210办公、服务楼办公楼、食堂等80x6011设备维修车间机床维修12x242.3生产工艺过程变速箱的零件比较多，但是大多数零件为标准件。假定标准件采用外购，总的工艺过程可分为零件的制作与外购、半成品暂存、组装、性能测试、成品存储等阶段。2.3.1零件的制作与外购制作的零件如表3~表8，表中的利用率为加工后产品与加工前的比率。表3变速箱零件-机盖加工工艺过程表产品名称件号材料单件质量/kg计划年产量年产总质量机盖29HT2002.500100000序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2铸造车间铸造803机加工车间粗铣，镗，钻804精密车间精铣，镗985半成品库暂存表4变速箱零件-机座加工工艺过程表产品名称件号材料单件质量/kg计划年产量年产总质量机座25HT2003.000100000序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2铸造车间铸造803机加工车间粗铣、镗、钻804精密车间精铣、镗985半成品库暂存表5变速箱零件-大齿轮加工工艺过程表产品名称件号材料单件质量/kg计划年产量年产总质量大齿轮13401.000100000序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2锻造车间锻造803机加工车间粗铣，插齿，钻804热处理车间渗碳淬火5机加工车间磨986半成品库暂存表6变速箱零件-轴加工工艺过程表产品名称件号材料单件质量/kg计划年产量年产总质量轴11Q2750.800100000序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2机加工车间粗车，磨，铣803精密车间精车954热处理车间渗碳淬火5机加工车间磨986半成品库暂存表7变速箱零件-齿轮轴加工工艺过程表产品名称件号材料单件质量/kg计划年产量年产总质量齿轮轴6Q2751.400100000序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2机加工车间粗车，磨，铣803精密车间精车954热处理车间渗碳淬火5机加工车间磨986半成品库暂存表8变速箱零件-端盖加工工艺过程表产...
