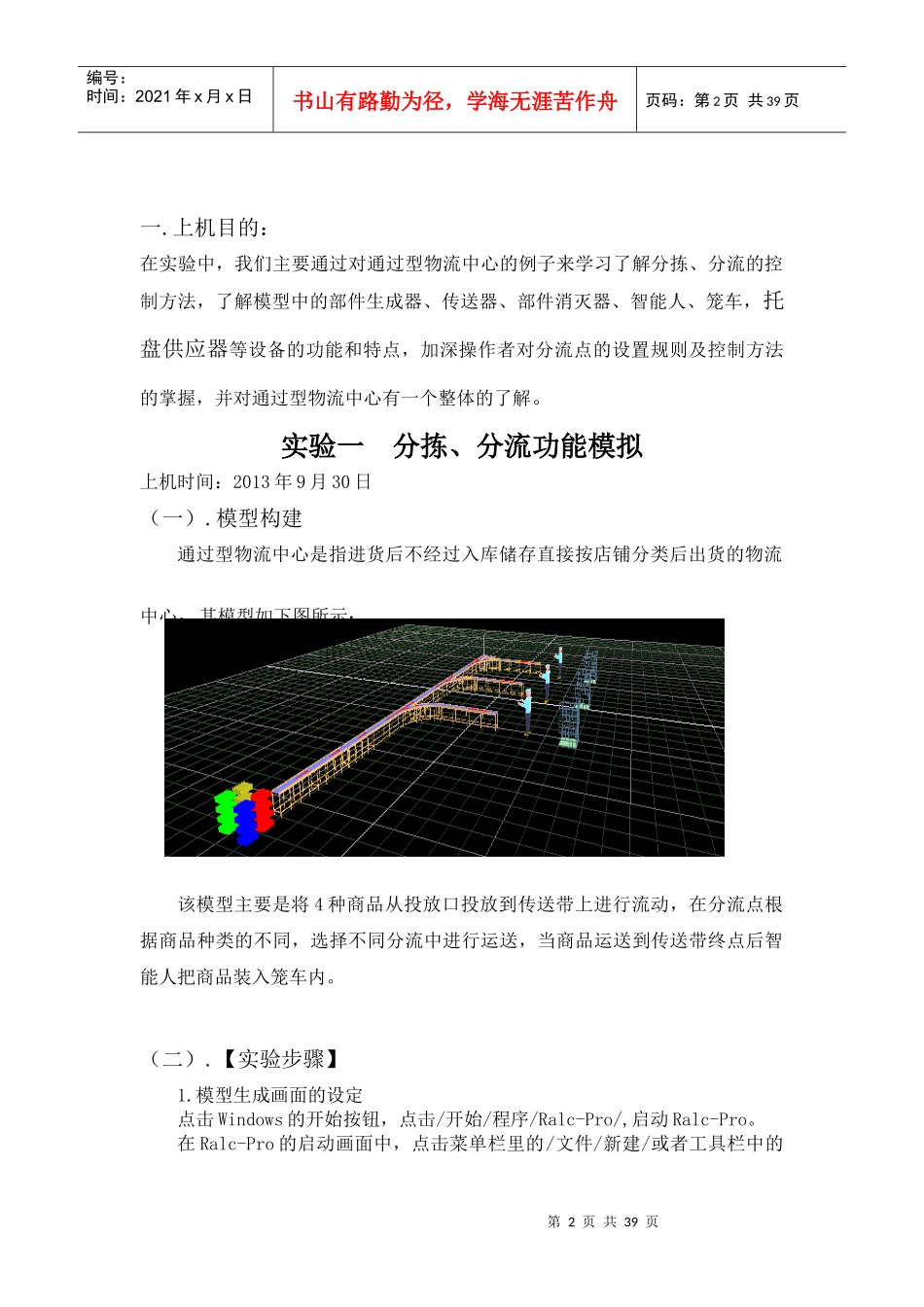

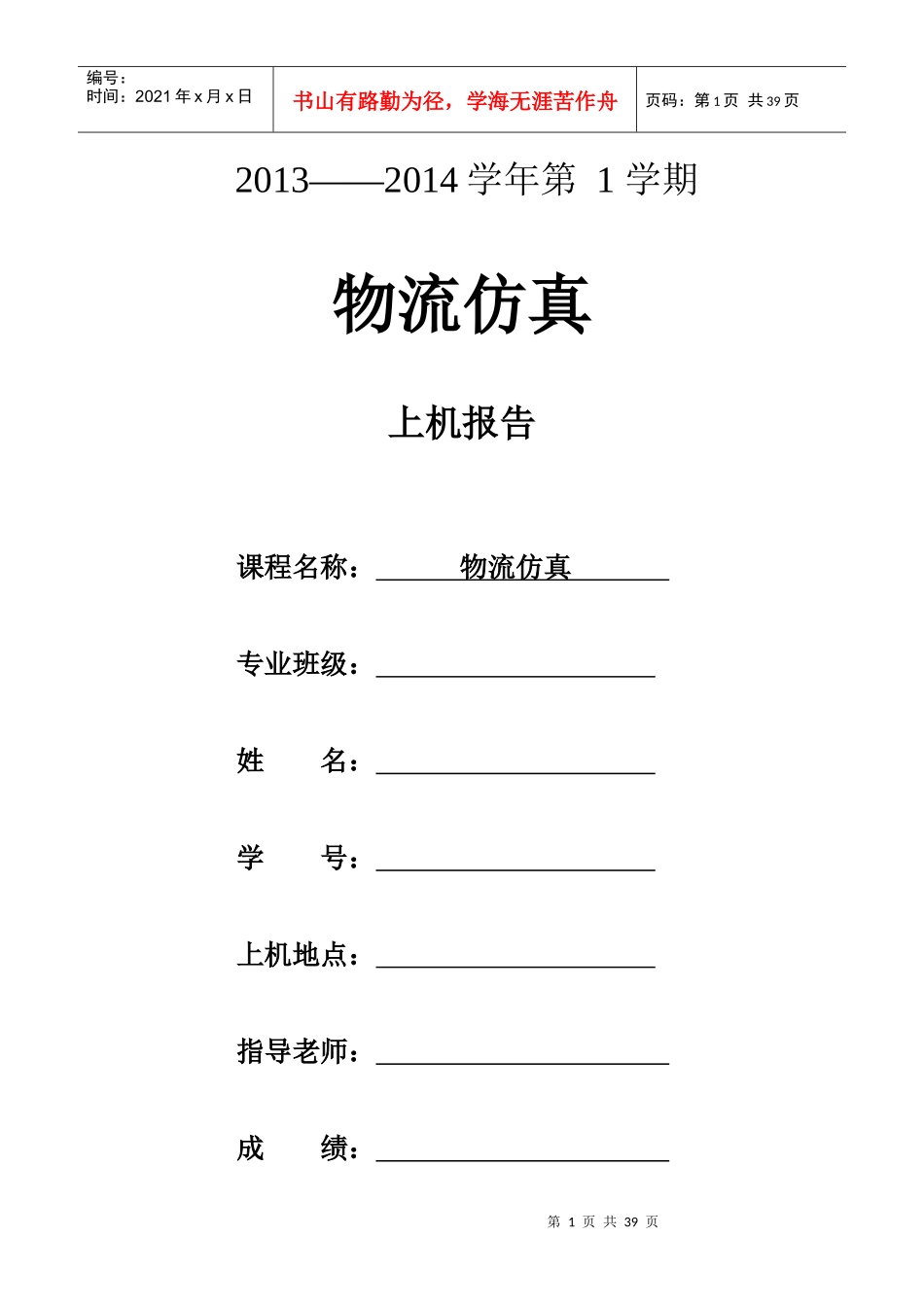

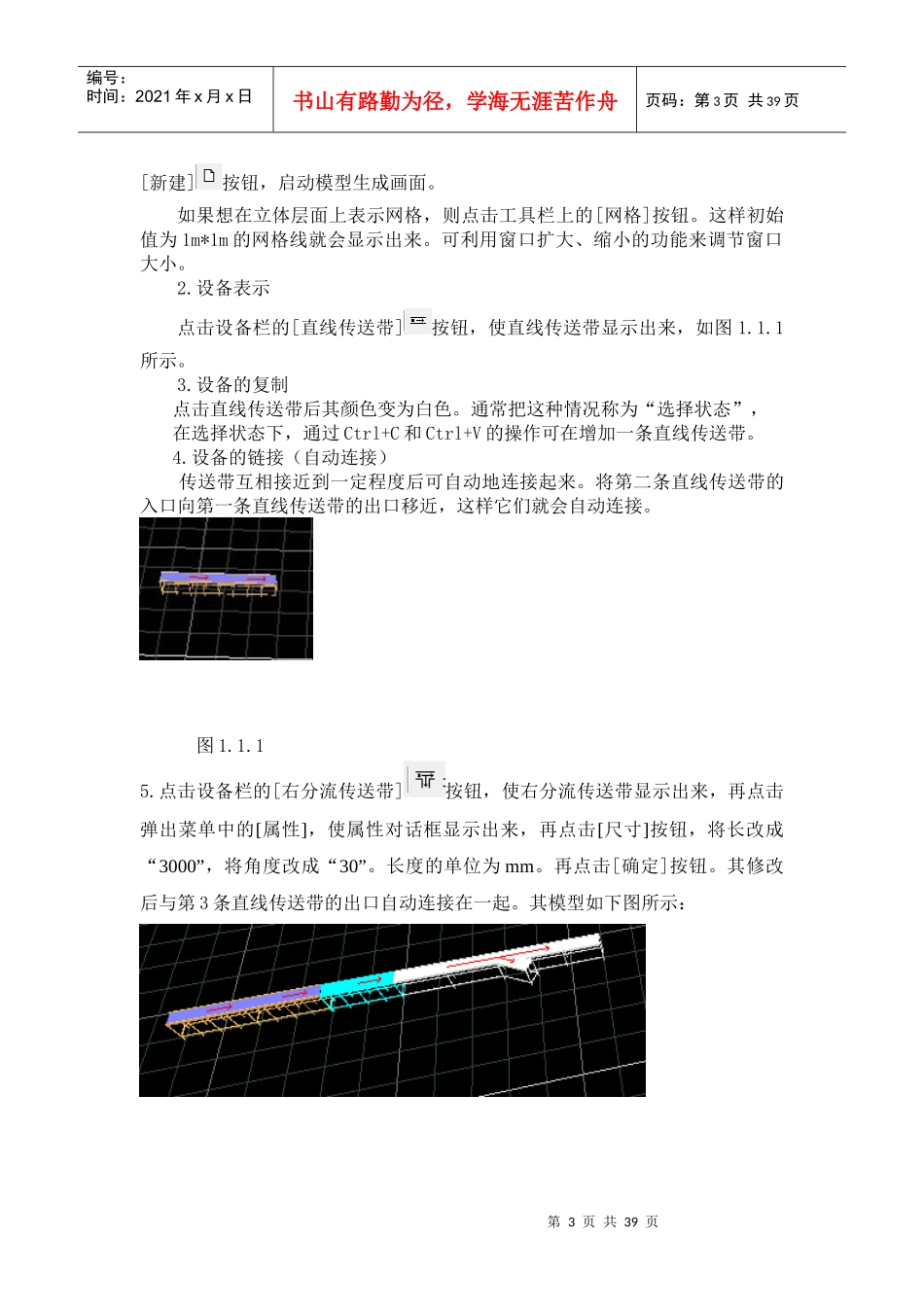

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页2013——2014学年第1学期物流仿真上机报告课程名称：物流仿真专业班级：姓名：学号：上机地点：指导老师：成绩：第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页一.上机目的：在实验中，我们主要通过对通过型物流中心的例子来学习了解分拣、分流的控制方法，了解模型中的部件生成器、传送器、部件消灭器、智能人、笼车，托盘供应器等设备的功能和特点，加深操作者对分流点的设置规则及控制方法的掌握，并对通过型物流中心有一个整体的了解。实验一分拣、分流功能模拟上机时间：2013年9月30日（一）.模型构建通过型物流中心是指进货后不经过入库储存直接按店铺分类后出货的物流中心，其模型如下图所示：该模型主要是将4种商品从投放口投放到传送带上进行流动，在分流点根据商品种类的不同，选择不同分流中进行运送，当商品运送到传送带终点后智能人把商品装入笼车内。（二）.【实验步骤】1.模型生成画面的设定点击Windows的开始按钮，点击/开始/程序/Ralc-Pro/,启动Ralc-Pro。在Ralc-Pro的启动画面中，点击菜单栏里的/文件/新建/或者工具栏中的第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页[新建]按钮，启动模型生成画面。如果想在立体层面上表示网格，则点击工具栏上的[网格]按钮。这样初始值为1m*1m的网格线就会显示出来。可利用窗口扩大、缩小的功能来调节窗口大小。2.设备表示点击设备栏的[直线传送带]按钮，使直线传送带显示出来，如图1.1.1所示。3.设备的复制点击直线传送带后其颜色变为白色。通常把这种情况称为“选择状态”，在选择状态下，通过Ctrl+C和Ctrl+V的操作可在增加一条直线传送带。4.设备的链接（自动连接）传送带互相接近到一定程度后可自动地连接起来。将第二条直线传送带的入口向第一条直线传送带的出口移近，这样它们就会自动连接。图1.1.15.点击设备栏的[右分流传送带]按钮，使右分流传送带显示出来，再点击弹出菜单中的[属性]，使属性对话框显示出来，再点击[尺寸]按钮，将长改成“3000”，将角度改成“30”。长度的单位为mm。再点击[确定]按钮。其修改后与第3条直线传送带的出口自动连接在一起。其模型如下图所示：第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页6.点击设备栏的[右曲传送带]按钮，则可显示出右曲传送带。打开右曲传送带的属性对话框、将[概要]属性里设备旋转角度的“Ｚ轴的角度”改为“240”。其属性对话框如下图所示：6.接着点击[尺寸]属性，将角度改为“60”，半径改为“1900”后，点击[确定]按钮，其属性模型图如下图所示：再使右分流传送带的分流部出口和右曲传送带入口自动连接上7.点击设备栏的[智能人]按钮，使智能人显示出来。点击智能人的弹出菜单中的[逆时针旋转90度]使其面向传送带方向。点击设备栏的[笼车]按钮，使笼车显示出来。其模型如下图所示：10.点击设备栏的[部件生成器]按钮，显示出部件生成器。将其设置在第１条直线传送带的投入口附近，利用弹出菜单的[与下一个设备相连]完成从部件第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页生在器边向直线传送带的连接操作。再打开部件生成器的属性对话框，将[概要]属性里面的时间间隔改成“6”秒，其名称为RART-SOURCE-00001,条码为１。其模型如下图所示：再复制三个部件生成器其名称依次为2,3,4。11.点击[色｜形]属性，点击颜色部分，[颜色]对话框会显示出来，选择任意一种颜色，点击[确定]其部件生成按钮。颜色选择对话框如下图所示：第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页模型如下图：15.分流传送带的条码设定：在右分流传送带属性对话框的[分流条件]属性中点击[新建规则群]按钮，建立一个新规则群，并在[条件]栏下选择“托盘信息”，将“条形码”填写为“1”。同样的设置第2,3个分流传送带。其分流传送带的属性窗...
