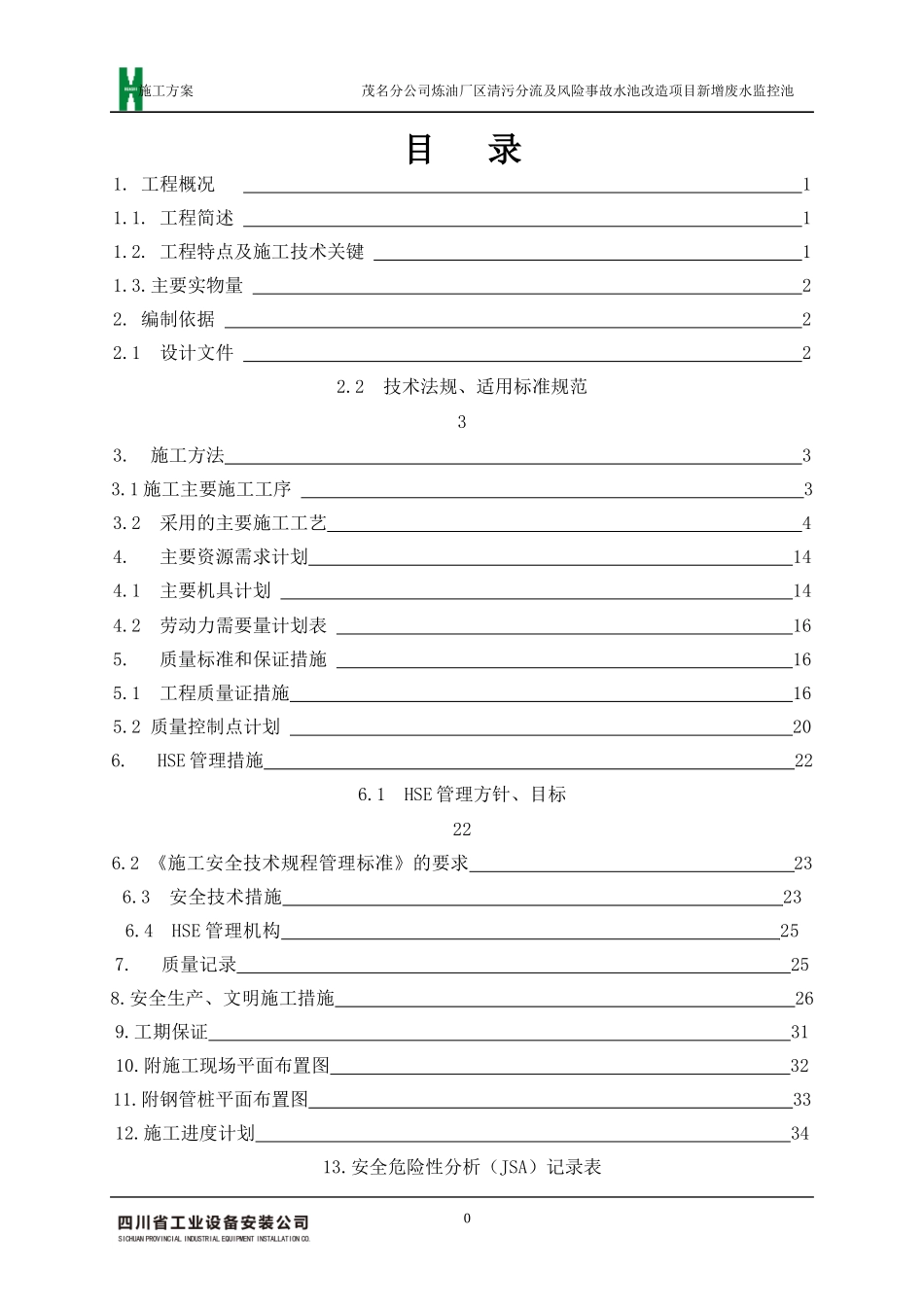

施工方案茂名分公司炼油厂区清污分流及风险事故水池改造项目新增废水监控池目录1.工程概况11.1.工程简述11.2.工程特点及施工技术关键11.3.主要实物量22.编制依据22.1设计文件22.2技术法规、适用标准规范33.施工方法33.1施工主要施工工序33.2采用的主要施工工艺44.主要资源需求计划144.1主要机具计划144.2劳动力需要量计划表165.质量标准和保证措施165.1工程质量证措施165.2质量控制点计划206.HSE管理措施226.1HSE管理方针、目标226.2《施工安全技术规程管理标准》的要求236.3安全技术措施236.4HSE管理机构257.质量记录258.安全生产、文明施工措施269.工期保证3110.附施工现场平面布置图3211.附钢管桩平面布置图3312.施工进度计划3413.安全危险性分析（JSA）记录表0施工方案茂名分公司炼油厂区清污分流及风险事故水池改造项目新增废水监控池3514.相关方环境因素识别和评价及削减措施登记表381.工程概况1.1.工程简述中国石化股分有限公司茂名分公司炼油厂区清污分流及风险事故水池改造项目新增废水监控池BA-304、阀井工程。它们的尺寸如下：1.废水监控池BA-304外壁尺寸：长9.8m，宽3.6m，池深3.3m,集水凹槽深400mm。池底一边宽出500mm，池底及池壁厚度为：底板为500mm,四周壁厚上为300mm，池顶仅高出地面300mm。2.阀井外壁尺寸：长2.2m，宽2.2m，池深2.6m。池底一边宽出300mm：池底及池壁均为：底板为300mm,四周壁厚和隔板壁厚均为250mm,盖板厚100mm，池顶高出地面300mm。都为钢筋混凝土结构,材料:垫层C20砼，底板、壁和隔板为C30防水混凝土抗渗等级P8，顶板C30，钢筋：HPB300，HRB400E。排水管2根，1根清水排水管DN500埋地穿过电缆沟和油厂四道、石蜡装车线铁路排到3#路排水沟长度21m。1根污水排水管DN500埋地排到旁边污水井。1.2.工程特点及施工技术关键1.2.1.中国石化股分有限公司茂名分公司炼油厂区清污分流及风险事故水池改造项目新增废水监控池BA-304、阀井工程，受亚热带季风气候影响，这段时间的气候条件差，天气严热，太阳猛烈，雨水较多，是对工程进度构成不利因素之一。1.2.2.本工程施工全部在地下，土方开挖量大，占地面积大，施工场地周围已建和现有的构筑物多,场地狭窄,清水排水管需穿电缆沟和油厂四道、石蜡装车线二条铁路，施工难度大。1.2.3.本工程还存在一个难点,废水监控池BA-304。经查实南面离电缆沟距离1000mm，北面离管笼距离1000mm，西面离管架距离4190mm，南北两面不够放坡，清水排水管需经电缆沟和油厂四道、石蜡装车线二条铁路。我们施工方经研究决定由于地质情况不清楚，在基坑四周打钢管桩的方案进行基坑支护，排清水管需拆除该段铁路挖土，电缆沟需在底部打槽钢支樘，这不仅会增加工程造价而且还会影响工期。具体措施见土方工程施工。1.2.4.本工程土方大开挖后，要搞好排水措施；池底混凝土必须一次性浇筑完成，不留施工缝；池壁施工缝不留竖向施工缝，只能留水平施工缝，浇砼工人必须连续作业，保证连续施工；浇筑完后要待水池满水试验合格后，才能回填土方。1.3.主要实物量序号项目名称单位数量1土方开挖m33602模板安装㎡3103钢筋绑扎t121施工方案茂名分公司炼油厂区清污分流及风险事故水池改造项目新增废水监控池4垫层混凝土20浇筑m3105池底混凝土C30(P8)浇筑m3306池壁混凝土C30(P8)浇筑m3367池顶盖混凝土C30浇筑m318DN500钢管m369DN500钢管45度弯头个310DN700钢管（套管）m1211DN100钢管桩（6m）条13212支护模板㎡1421315#槽钢（1.2m）条61415#槽钢（1m）条21515#槽钢（1.5m）条416钢丝绳（Φ16）m6017施工电缆（vv221kv-3*35+2*16mm）m5002.编制依据2.1.设计文件2.1.1.茂名瑞派石化工程有限公司炼油厂区清污分流及风险事故水池改造项目新增废监控池BA-304图纸；2.1.2.工程场地现场实际情况；2.2技术法规、适用标准规范2.2.1.《中华人民共和国建筑法》；2.2.2.《中华人民共和国建筑质量管理条例》；2.2.3.《建筑地基基础工程施工质量验收规范》GB50202-2002；2.2.4.《混凝土结构工程施工质量验收规范》GB50204-2015；2.2.5.《钢筋焊接及验收规程》（JGJ18-2012）；2.2.6.《建筑工程施工质量验收统一标准》GB50300-2013；2施工方案茂名分公司炼油厂...
