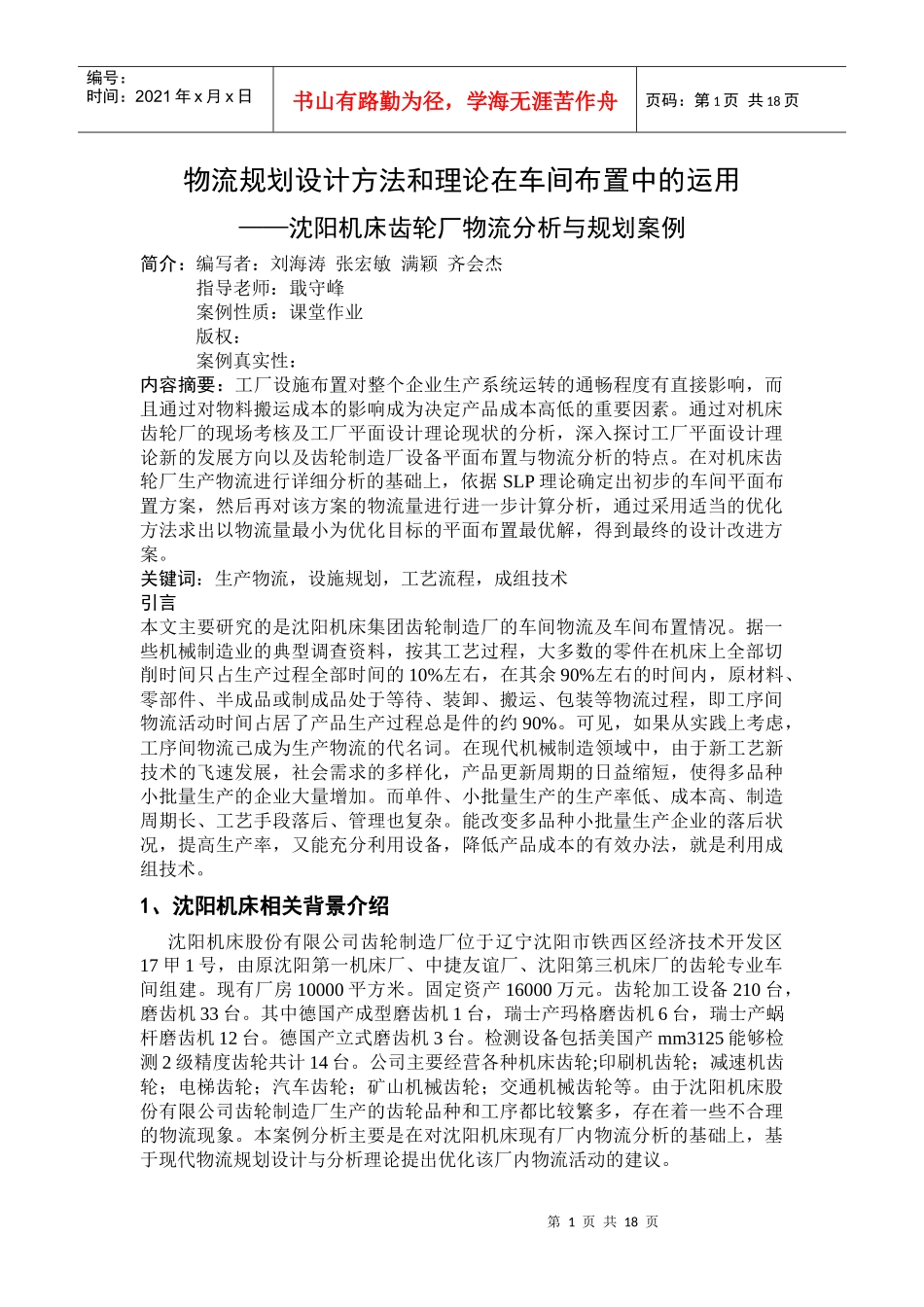

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页物流规划设计方法和理论在车间布置中的运用——沈阳机床齿轮厂物流分析与规划案例简介：编写者：刘海涛张宏敏满颖齐会杰指导老师：戢守峰案例性质：课堂作业版权：案例真实性：内容摘要：工厂设施布置对整个企业生产系统运转的通畅程度有直接影响，而且通过对物料搬运成本的影响成为决定产品成本高低的重要因素。通过对机床齿轮厂的现场考核及工厂平面设计理论现状的分析，深入探讨工厂平面设计理论新的发展方向以及齿轮制造厂设备平面布置与物流分析的特点。在对机床齿轮厂生产物流进行详细分析的基础上，依据SLP理论确定出初步的车间平面布置方案，然后再对该方案的物流量进行进一步计算分析，通过采用适当的优化方法求出以物流量最小为优化目标的平面布置最优解，得到最终的设计改进方案。关键词：生产物流，设施规划，工艺流程，成组技术引言本文主要研究的是沈阳机床集团齿轮制造厂的车间物流及车间布置情况。据一些机械制造业的典型调查资料，按其工艺过程，大多数的零件在机床上全部切削时间只占生产过程全部时间的10%左右，在其余90%左右的时间内，原材料、零部件、半成品或制成品处于等待、装卸、搬运、包装等物流过程，即工序间物流活动时间占居了产品生产过程总是件的约90%。可见，如果从实践上考虑，工序间物流己成为生产物流的代名词。在现代机械制造领域中，由于新工艺新技术的飞速发展，社会需求的多样化，产品更新周期的日益缩短，使得多品种小批量生产的企业大量增加。而单件、小批量生产的生产率低、成本高、制造周期长、工艺手段落后、管理也复杂。能改变多品种小批量生产企业的落后状况，提高生产率，又能充分利用设备，降低产品成本的有效办法，就是利用成组技术。1、沈阳机床相关背景介绍沈阳机床股份有限公司齿轮制造厂位于辽宁沈阳市铁西区经济技术开发区17甲1号，由原沈阳第一机床厂、中捷友谊厂、沈阳第三机床厂的齿轮专业车间组建。现有厂房10000平方米。固定资产16000万元。齿轮加工设备210台，磨齿机33台。其中德国产成型磨齿机1台，瑞士产玛格磨齿机6台，瑞士产蜗杆磨齿机12台。德国产立式磨齿机3台。检测设备包括美国产mm3125能够检测2级精度齿轮共计14台。公司主要经营各种机床齿轮;印刷机齿轮；减速机齿轮；电梯齿轮；汽车齿轮；矿山机械齿轮；交通机械齿轮等。由于沈阳机床股份有限公司齿轮制造厂生产的齿轮品种和工序都比较繁多，存在着一些不合理的物流现象。本案例分析主要是在对沈阳机床现有厂内物流分析的基础上，基于现代物流规划设计与分析理论提出优化该厂内物流活动的建议。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页2、成组技术知识介绍2.1成组技术的基本概念成组技术就是将企业的多种产品、部件或零件，按一定的相似性准则，分类编组，并以这些组为基础，组织生产各个环节，实现多品种小批量生产的产品设计、制造和管理的合理化。从而克服了传统小批量生产方式的缺点，使小批量生产能获得接近大批量生产的技术经济效果。对于零件设计而言，许多零件都具有相似的形状，那些相似的零件可以归并成设计族。一个新零件可以通过修改一个现有的同族零件而形成。应用这个概念，可以确定出复合零件。复合零件是包含一个设计族的所有特征的零件。它由设计族内零件所有几何要素组合而成。2.2成组技术中的零件编码零件分类编码的基本原理，分类是一种根据特征属性的有无，把事物划分成不同组的过程。编码能用于分类，它是对不同组的事物给予不同代码。成组技术的编码是对机械零件的各种特征给予不同的代码。这些特征包括:零件的结构形状，各组成表面的类别及配置关系、几何尺寸、零件材料及热处理要求，各种尺寸精度、形状精度、位置精度和表面粗糙度等要求。对这些特征进行抽象化，格式化，就需要用一定的代码(符号)来表述。所用的代码可以是阿拉伯数字、拉丁字母，甚至汉字，以及它们的组合。最方便，最常见的是数字码。对于工艺过程设计，希望代码能唯一地区分产品零件族。当设计或确定一种编码方...
