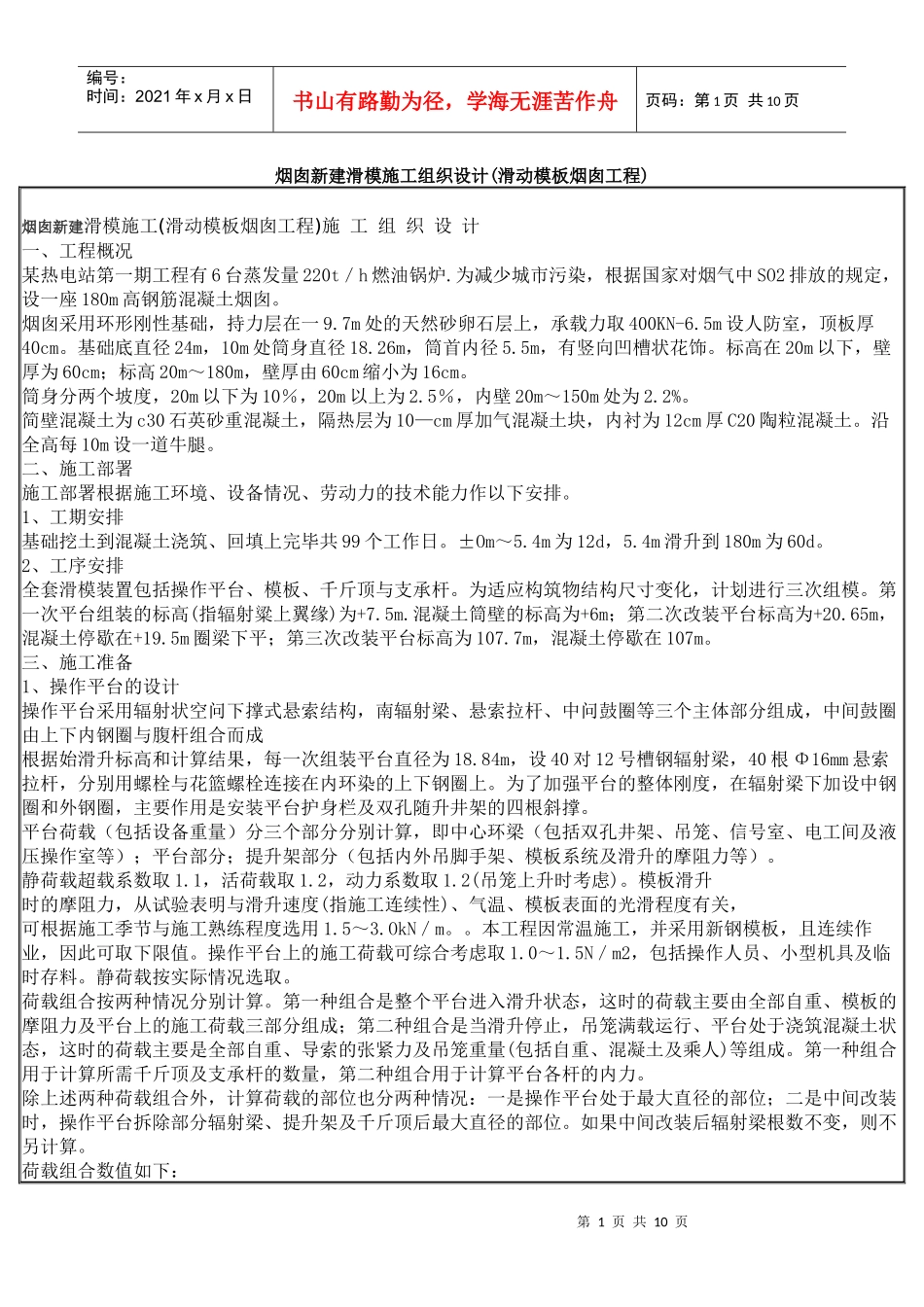

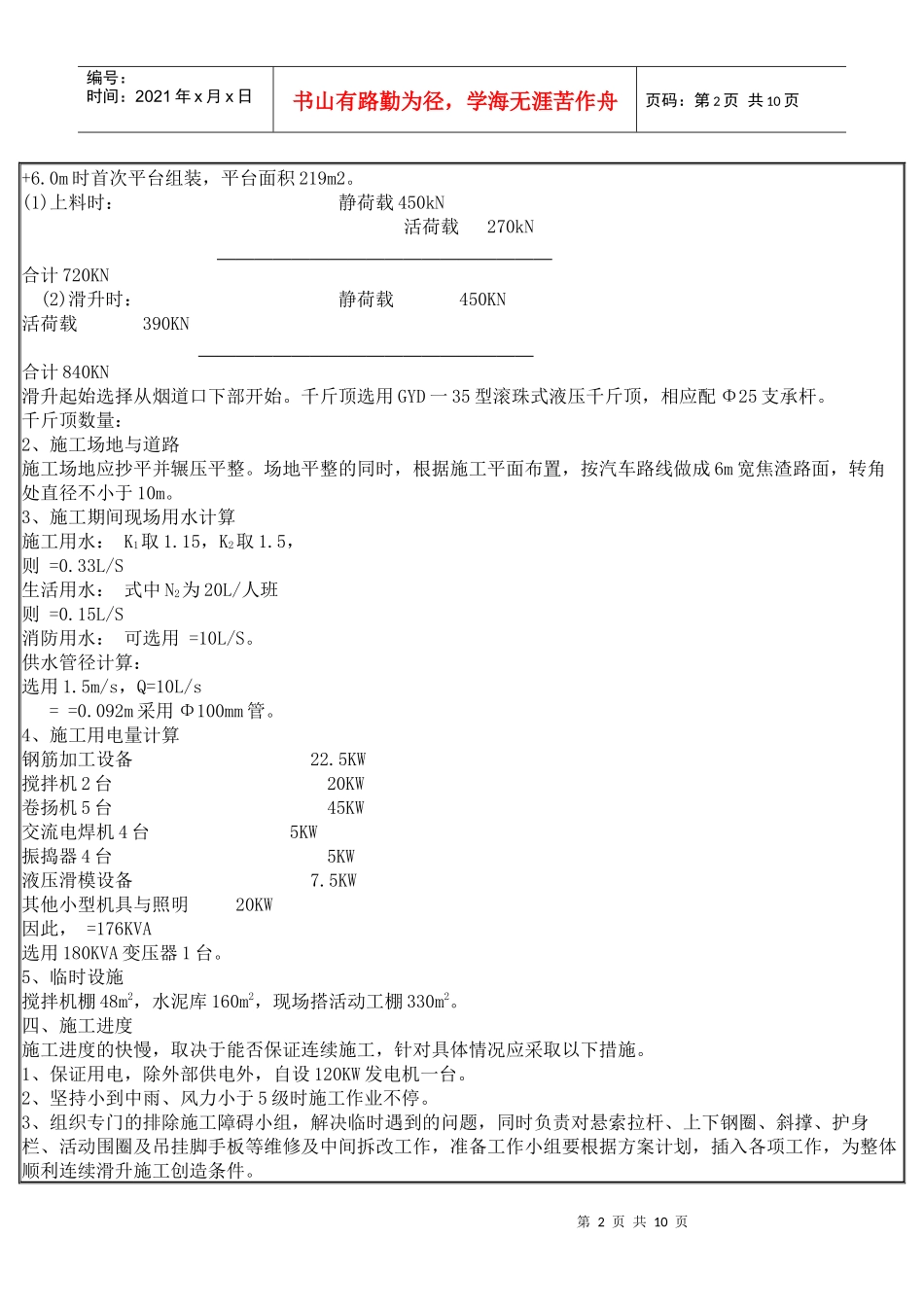

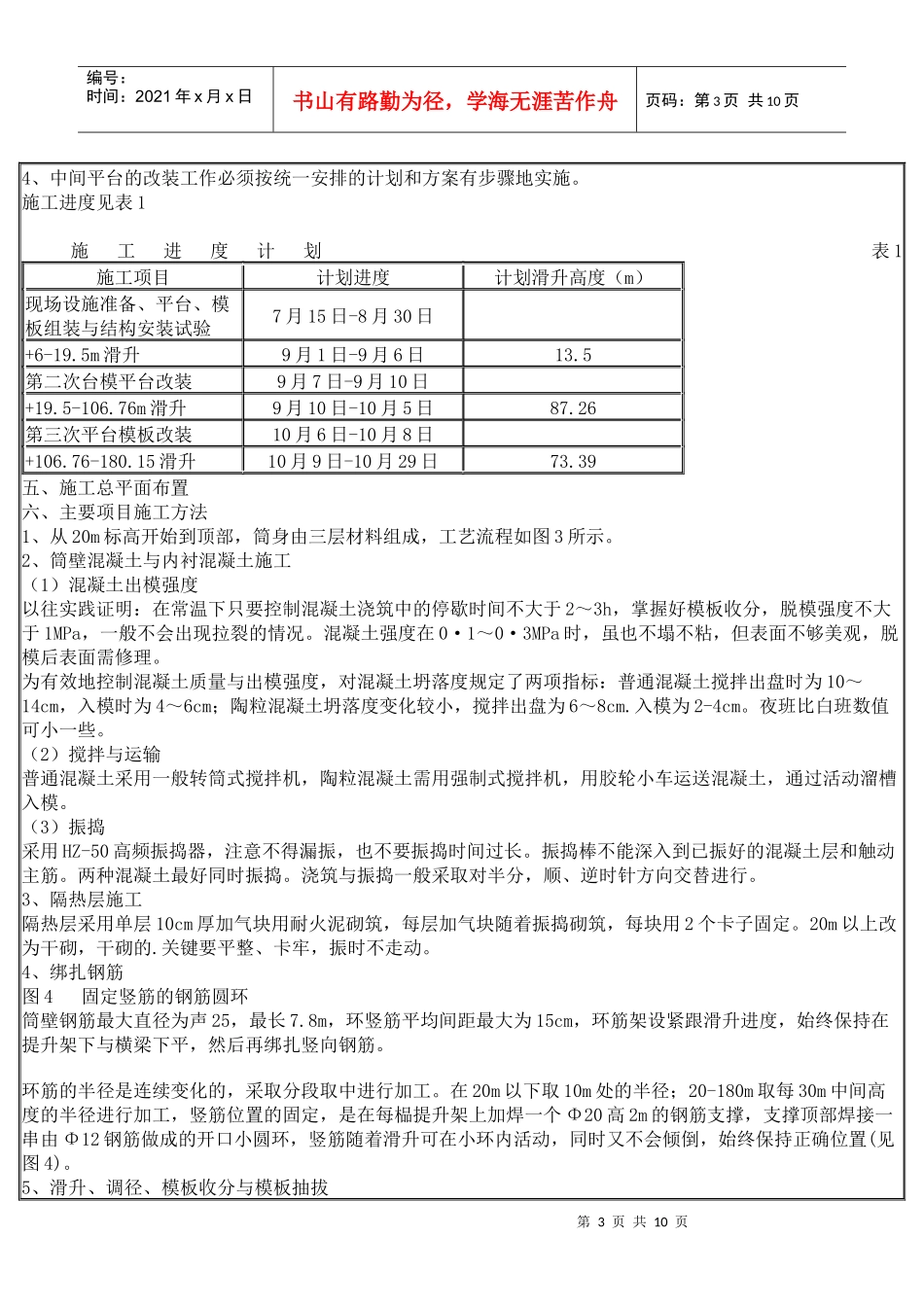

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页烟囱新建滑模施工组织设计(滑动模板烟囱工程)烟囱新建滑模施工(滑动模板烟囱工程)施工组织设计一、工程概况某热电站第一期工程有6台蒸发量220t／h燃油锅炉.为减少城市污染，根据国家对烟气中SO2排放的规定，设一座180m高钢筋混凝土烟囱。烟囱采用环形刚性基础，持力层在一9.7m处的天然砂卵石层上，承载力取400KN-6.5m设人防室，顶板厚40cm。基础底直径24m，10m处筒身直径18.26m，筒首内径5.5m，有竖向凹槽状花饰。标高在20m以下，壁厚为60cm；标高20m～180m，壁厚由60cm缩小为16cm。筒身分两个坡度，20m以下为10％，20m以上为2.5％，内壁20m～150m处为2.2%。简壁混凝土为c30石英砂重混凝土，隔热层为10—cm厚加气混凝土块，内衬为12cm厚C20陶粒混凝土。沿全高每10m设一道牛腿。二、施工部署施工部署根据施工环境、设备情况、劳动力的技术能力作以下安排。1、工期安排基础挖土到混凝土浇筑、回填上完毕共99个工作日。±Om～5.4m为12d，5.4m滑升到180m为60d。2、工序安排全套滑模装置包括操作平台、模板、千斤顶与支承杆。为适应构筑物结构尺寸变化，计划进行三次组模。第一次平台组装的标高(指辐射粱上翼缘)为+7.5m.混凝土筒壁的标高为+6m；第二次改装平台标高为+20.65m，混凝土停歇在+19.5m圈梁下平；第三次改装平台标高为107.7m，混凝土停歇在107m。三、施工准备1、操作平台的设计操作平台采用辐射状空问下撑式悬索结构，南辐射梁、悬索拉杆、中问鼓圈等三个主体部分组成，中间鼓圈由上下内钢圈与腹杆组合而成根据始滑升标高和计算结果，每一次组装平台直径为18.84m，设40对12号槽钢辐射梁，40根Φ16mm悬索拉杆，分别用螺栓与花篮螺栓连接在内环染的上下钢圈上。为了加强平台的整体刚度，在辐射梁下加设中钢圈和外钢圈，主要作用是安装平台护身栏及双孔随升井架的四根斜撑。平台荷载（包括设备重量）分三个部分分别计算，即中心环梁（包括双孔井架、吊笼、信号室、电工间及液压操作室等）；平台部分；提升架部分（包括内外吊脚手架、模板系统及滑升的摩阻力等）。静荷载超载系数取1.1，活荷载取1.2，动力系数取1.2(吊笼上升时考虑)。模板滑升时的摩阻力，从试验表明与滑升速度(指施工连续性)、气温、模板表面的光滑程度有关，可根据施工季节与施工熟练程度选用1.5～3.OkN／m。。本工程因常温施工，并采用新钢模板，且连续作业，因此可取下限值。操作平台上的施工荷载可综合考虑取1.0～1.5N／m2，包括操作人员、小型机具及临时存料。静荷载按实际情况选取。荷载组合按两种情况分别计算。第一种组合是整个平台进入滑升状态，这时的荷载主要由全部自重、模板的摩阻力及平台上的施工荷载三部分组成；第二种组合是当滑升停止，吊笼满载运行、平台处于浇筑混凝土状态，这时的荷载主要是全部自重、导索的张紧力及吊笼重量(包括自重、混凝土及乘人)等组成。第一种组合用于计算所需千斤顶及支承杆的数量，第二种组合用于计算平台各杆的内力。除上述两种荷载组合外，计算荷载的部位也分两种情况：一是操作平台处于最大直径的部位；二是中间改装时，操作平台拆除部分辐射梁、提升架及千斤顶后最大直径的部位。如果中间改装后辐射梁根数不变，则不另计算。荷载组合数值如下：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页+6.0m时首次平台组装，平台面积219m2。(1)上料时：静荷载450kN活荷载270kN合计720KN(2)滑升时：静荷载450KN活荷载390KN合计840KN滑升起始选择从烟道口下部开始。千斤顶选用GYD一35型滚珠式液压千斤顶，相应配Φ25支承杆。千斤顶数量：2、施工场地与道路施工场地应抄平并辗压平整。场地平整的同时，根据施工平面布置，按汽车路线做成6m宽焦渣路面，转角处直径不小于10m。3、施工期间现场用水计算施工用水：K1取1.15，K2取1.5，则=0.33L/S生活用水：式中N2为20L/人班则=0.15L/S消防用水：可选用=10L/S。供水管径计算：选用1.5m/s，Q=10L/s==0.092m采用Φ100mm管。4、施工用电量计算钢筋加工设备22.5KW搅拌机2台20KW卷扬机5台45KW交流...
