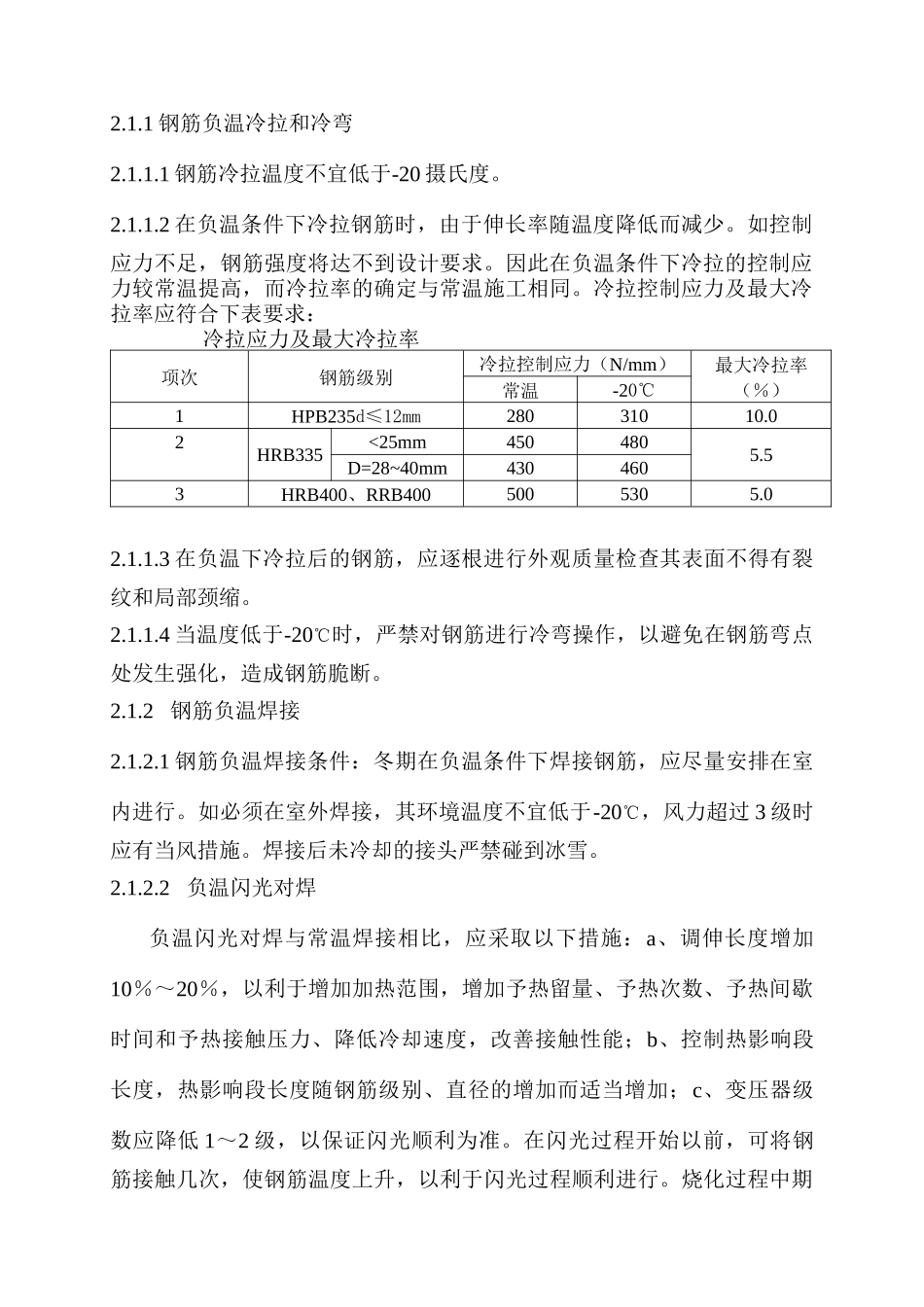

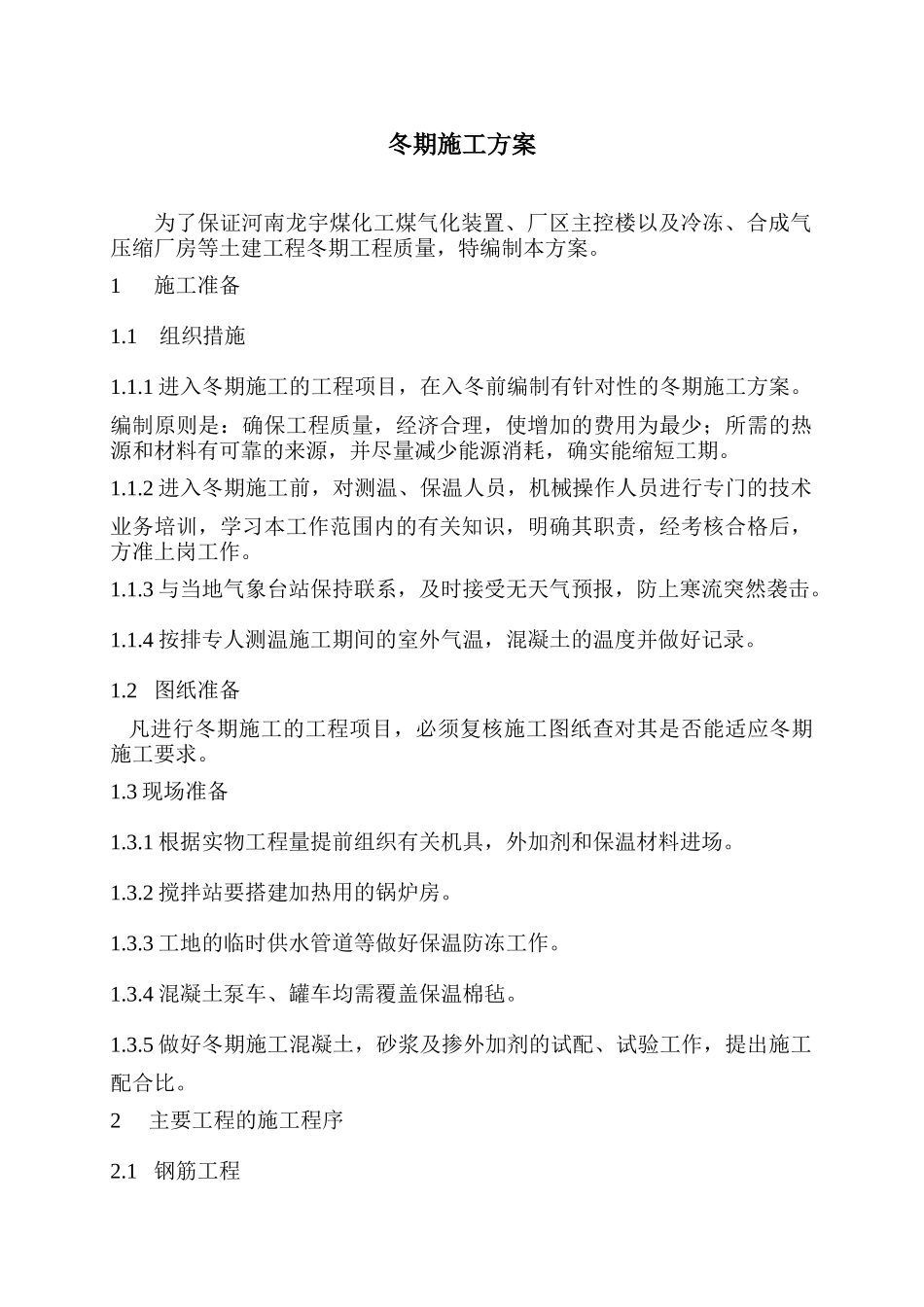

冬期施工方案为了保证河南龙宇煤化工煤气化装置、厂区主控楼以及冷冻、合成气压缩厂房等土建工程冬期工程质量，特编制本方案。1施工准备1.1组织措施1.1.1进入冬期施工的工程项目，在入冬前编制有针对性的冬期施工方案。编制原则是：确保工程质量，经济合理，使增加的费用为最少；所需的热源和材料有可靠的来源，并尽量减少能源消耗，确实能缩短工期。1.1.2进入冬期施工前，对测温、保温人员，机械操作人员进行专门的技术业务培训，学习本工作范围内的有关知识，明确其职责，经考核合格后，方准上岗工作。1.1.3与当地气象台站保持联系，及时接受无天气预报，防上寒流突然袭击。1.1.4按排专人测温施工期间的室外气温，混凝土的温度并做好记录。1.2图纸准备凡进行冬期施工的工程项目，必须复核施工图纸查对其是否能适应冬期施工要求。1.3现场准备1.3.1根据实物工程量提前组织有关机具，外加剂和保温材料进场。1.3.2搅拌站要搭建加热用的锅炉房。1.3.3工地的临时供水管道等做好保温防冻工作。1.3.4混凝土泵车、罐车均需覆盖保温棉毡。1.3.5做好冬期施工混凝土，砂浆及掺外加剂的试配、试验工作，提出施工配合比。2主要工程的施工程序2.1钢筋工程2.1.1钢筋负温冷拉和冷弯2.1.1.1钢筋冷拉温度不宜低于-20摄氏度。2.1.1.2在负温条件下冷拉钢筋时，由于伸长率随温度降低而减少。如控制应力不足，钢筋强度将达不到设计要求。因此在负温条件下冷拉的控制应力较常温提高，而冷拉率的确定与常温施工相同。冷拉控制应力及最大冷拉率应符合下表要求：冷拉应力及最大冷拉率项次钢筋级别冷拉控制应力（N/mm）最大冷拉率（％）常温-20℃1HPB235d≤12mm28031010.02HRB335<25mm4504805.5D=28~40mm4304603HRB400、RRB4005005305.02.1.1.3在负温下冷拉后的钢筋，应逐根进行外观质量检查其表面不得有裂纹和局部颈缩。2.1.1.4当温度低于-20℃时，严禁对钢筋进行冷弯操作，以避免在钢筋弯点处发生强化，造成钢筋脆断。2.1.2钢筋负温焊接2.1.2.1钢筋负温焊接条件：冬期在负温条件下焊接钢筋，应尽量安排在室内进行。如必须在室外焊接，其环境温度不宜低于-20℃，风力超过3级时应有当风措施。焊接后未冷却的接头严禁碰到冰雪。2.1.2.2负温闪光对焊负温闪光对焊与常温焊接相比，应采取以下措施：a、调伸长度增加10％～20％，以利于增加加热范围，增加予热留量、予热次数、予热间歇时间和予热接触压力、降低冷却速度，改善接触性能；b、控制热影响段长度，热影响段长度随钢筋级别、直径的增加而适当增加；c、变压器级数应降低1～2级，以保证闪光顺利为准。在闪光过程开始以前，可将钢筋接触几次，使钢筋温度上升，以利于闪光过程顺利进行。烧化过程中期的速度适当减慢。3混凝土工程基本要求：混凝土的温度降至0℃前，其抗压强度不得低于临界强度。冬期施工的混凝土，一般应选用硅酸盐水泥或普通硅酸盐水泥。为减少冻害，应将配合比中的用水量降低至最低限度。办法是控制坍落度，加入减水剂，优先选用高效减水剂。模板和保温层，应在混凝土冷却到5℃方可拆除，当混凝土与外界温差大于20℃时，拆模后的混凝土表面，应临时覆盖，使其缓慢冷却。3.1混凝土的拌制（1）混凝土拌合物的出机温度不宜低于10℃，入模温度不得低于5℃（2）搅拌站可使用水加热法（70℃）骨料保温法，砂石上覆盖棚布及棉被，要使材料温度达到：水加热至70℃，水泥5℃，砂-3℃，石子-3℃，搅拌棚内温度5℃，浇筑时的环境温度考虑为-5℃。混凝土配合比为：水泥：水：砂：石=430：185：618：1098混凝土拌合物温度理论为T0=[0.9(mceTce+msaTsa+mgTg)+4.2Tw(mw-wsamsa-wgmg)+C1(wsamsaTsa+wgmgTg)+C2(wsamsa+wgmg)]÷[4.2mw+0.9(mce+msa+mg)]T0=[0.9(430×5+618×(-3)+1098×(-3)+4.2×70(185-3%×618-1098×2%)+4.2(3%×618+2%×1098)]÷[4.2×185+0.9(185+618+1098)]=16℃混凝土拌合物的出机温度：T1=T0-0.16（T0-T1）=16-0.16(16-(-5)℃=12.64℃＞10℃混凝土拌合物经运输到浇筑时的温度：T2=T1-(att+0.032n)(T1-Ta)=10.88-(0.25×1/4+0.032×2)(10.88-(-10)℃=8.2℃＞5℃混凝土浇筑成型完成时的温度：T3=（CcmcT2+cfmfTf+csmsTs）/（Ccmc+cfmf+c...
