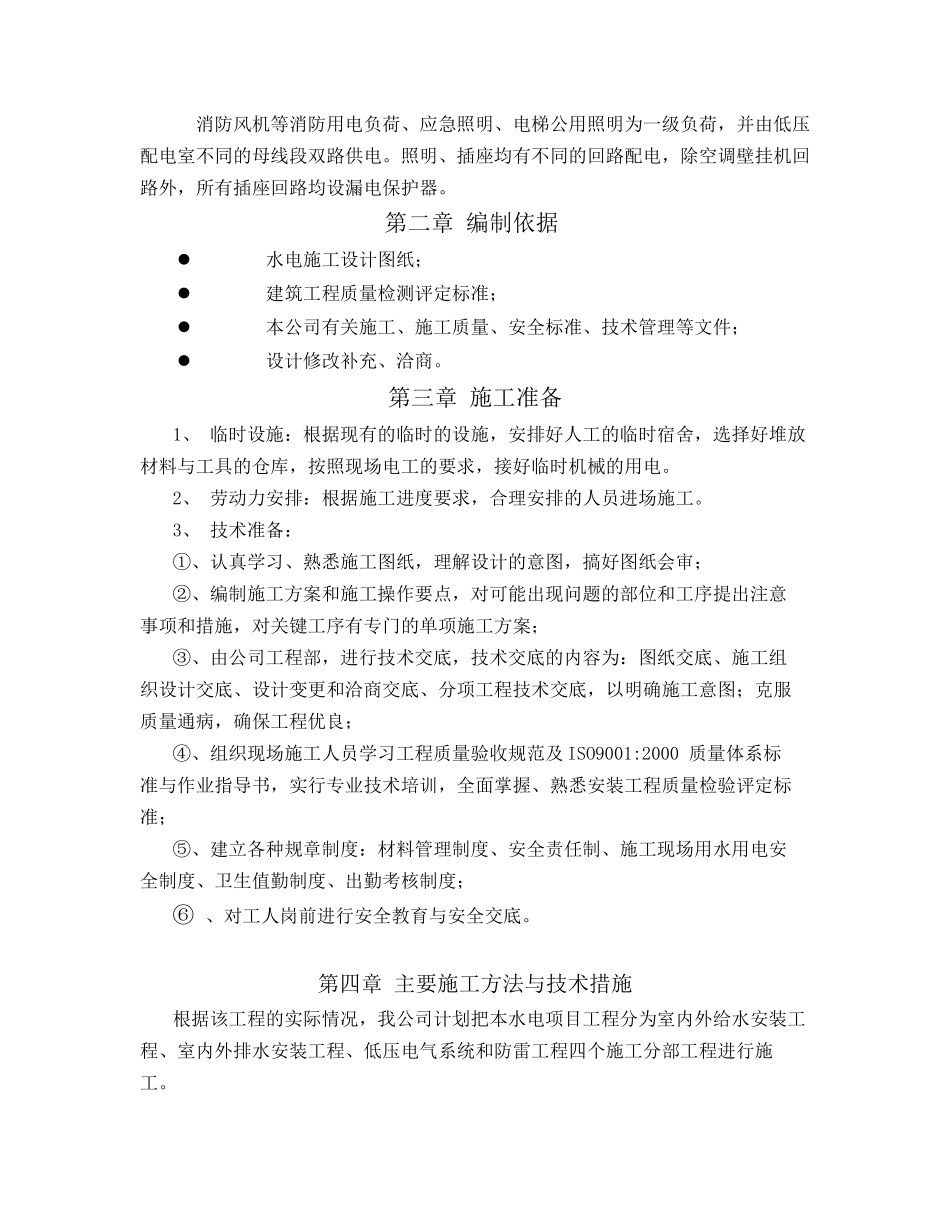

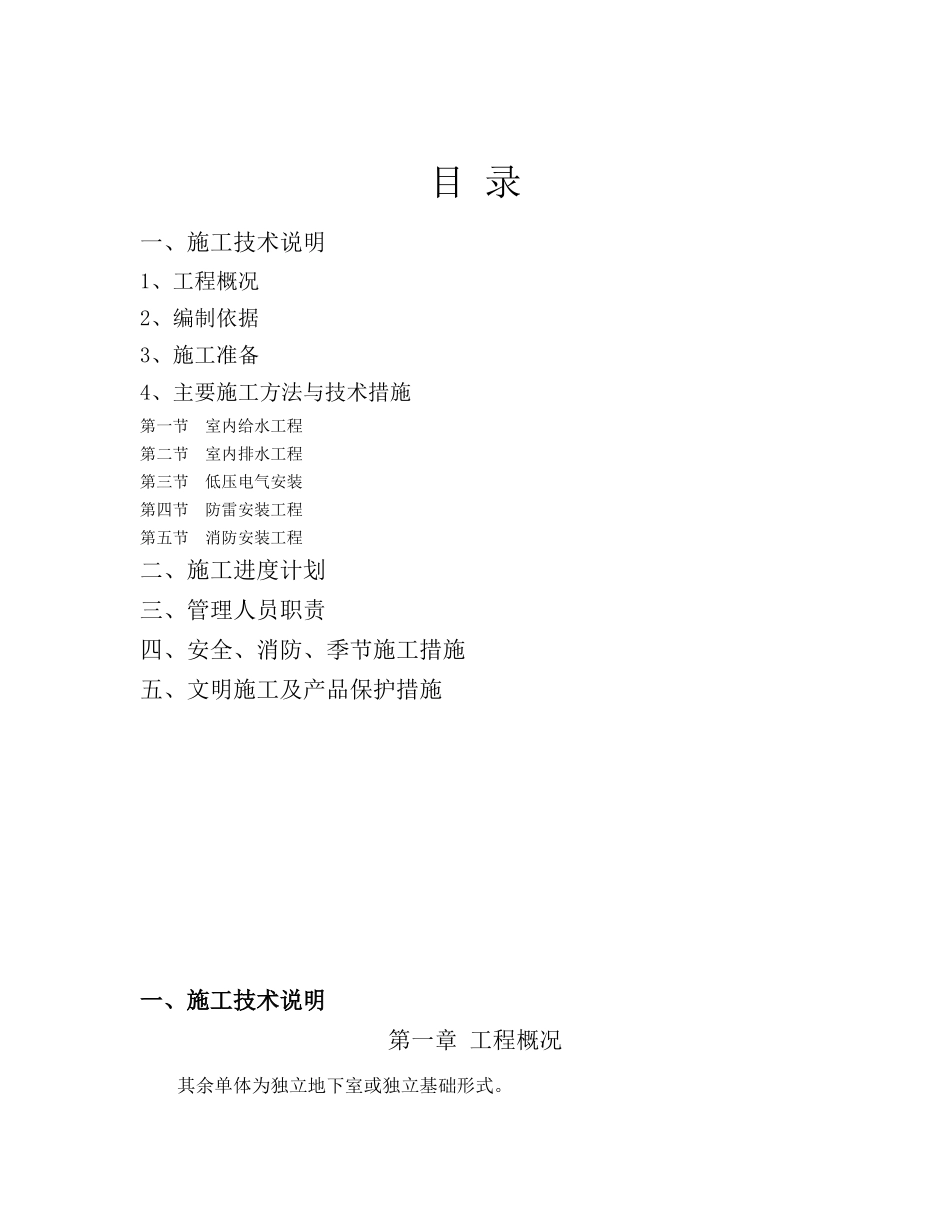

水电安装施工方案编制：审核：审批：2017年3月2日目录一、施工技术说明1、工程概况2、编制依据3、施工准备4、主要施工方法与技术措施第一节室内给水工程第二节室内排水工程第三节低压电气安装第四节防雷安装工程第五节消防安装工程二、施工进度计划三、管理人员职责四、安全、消防、季节施工措施五、文明施工及产品保护措施一、施工技术说明第一章工程概况其余单体为独立地下室或独立基础形式。消防风机等消防用电负荷、应急照明、电梯公用照明为一级负荷，并由低压配电室不同的母线段双路供电。照明、插座均有不同的回路配电，除空调壁挂机回路外，所有插座回路均设漏电保护器。第二章编制依据水电施工设计图纸；建筑工程质量检测评定标准；本公司有关施工、施工质量、安全标准、技术管理等文件；设计修改补充、洽商。第三章施工准备1、临时设施：根据现有的临时的设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。2、劳动力安排：根据施工进度要求，合理安排的人员进场施工。3、技术准备：①、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；②、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；③、由公司工程部，进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良；④、组织现场施工人员学习工程质量验收规范及ISO9001:2000质量体系标准与作业指导书，实行专业技术培训，全面掌握、熟悉安装工程质量检验评定标准；⑤、建立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度；⑥、对工人岗前进行安全教育与安全交底。第四章主要施工方法与技术措施根据该工程的实际情况，我公司计划把本水电项目工程分为室内外给水安装工程、室内外排水安装工程、低压电气系统和防雷工程四个施工分部工程进行施工。第一节室内给水工程室内给水工程干管、立管采用钢塑管、支管采用PPR管。一、安装准备1、认真熟悉图纸。根据施反封建工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专设备图和装修建筑图，核对各种管道的坐标、标高是否交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。2、配合土建预留、预埋。安装图上有的而土建图上未设计的，由安装单位负责配合土建预留、留埋，但开工前应与土建协商划分清楚，明确各自的范围与责任，以免发生错误和遗漏。在配合土建预埋作业中，要进一步核对位置和尺寸，确认无误后，经土建、安装双方施工人员与监理公司的现场监理工程师办理签证手续，再进入下一道工序。在浇灌混凝土过程中，安装单位要有专有监护，以防预埋件移位和损球。管道穿地下室剪力墙、基础、梁、楼板，配合好土建预埋防水套管。3、管位确位。确定管道位置要先了解和确定干管的标高、位置、坡度、管径等，正确地按图纸（或标准图）要求的几何尺寸制作并埋好支架或挖好地沟。等支架牢固（或地沟开挖合格）后，方可以安装。立管用线附吊挂在立管的位置上，用“粉袋”（灰线包）在墙上弹出垂直线。依次埋好立管卡。凡正式建筑物的管道固定支架不准使用钩钉。二、预作加工管道安装一般采用就地加工安装。如果是几何尺寸相同的成批的管段，场地加工困难，也可采用集中加工再到位安装。管道安装中，要预先对管段长度进行测量，并计算出管子加工时下料尺寸。按设计图线画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置上做上标记，按标记分段量出实际安装的准确的尺寸，记录在施工草图上，然后按草图测得的尺寸算出管段的下料长度，之后进行断管、套丝、上管件、调直、校对，按管段分组编号。管子下料长度要除去阀件和管件的占用长度，并加上螺纹拧入配件内或插入法兰内的长度。管道下料方法：①锯割：即用手锯切断钢管或铝塑管。在使用细齿锯条时，因齿距小，只有几个锯齿同时与管壁的断面接确，锯齿吃力小，而不...
