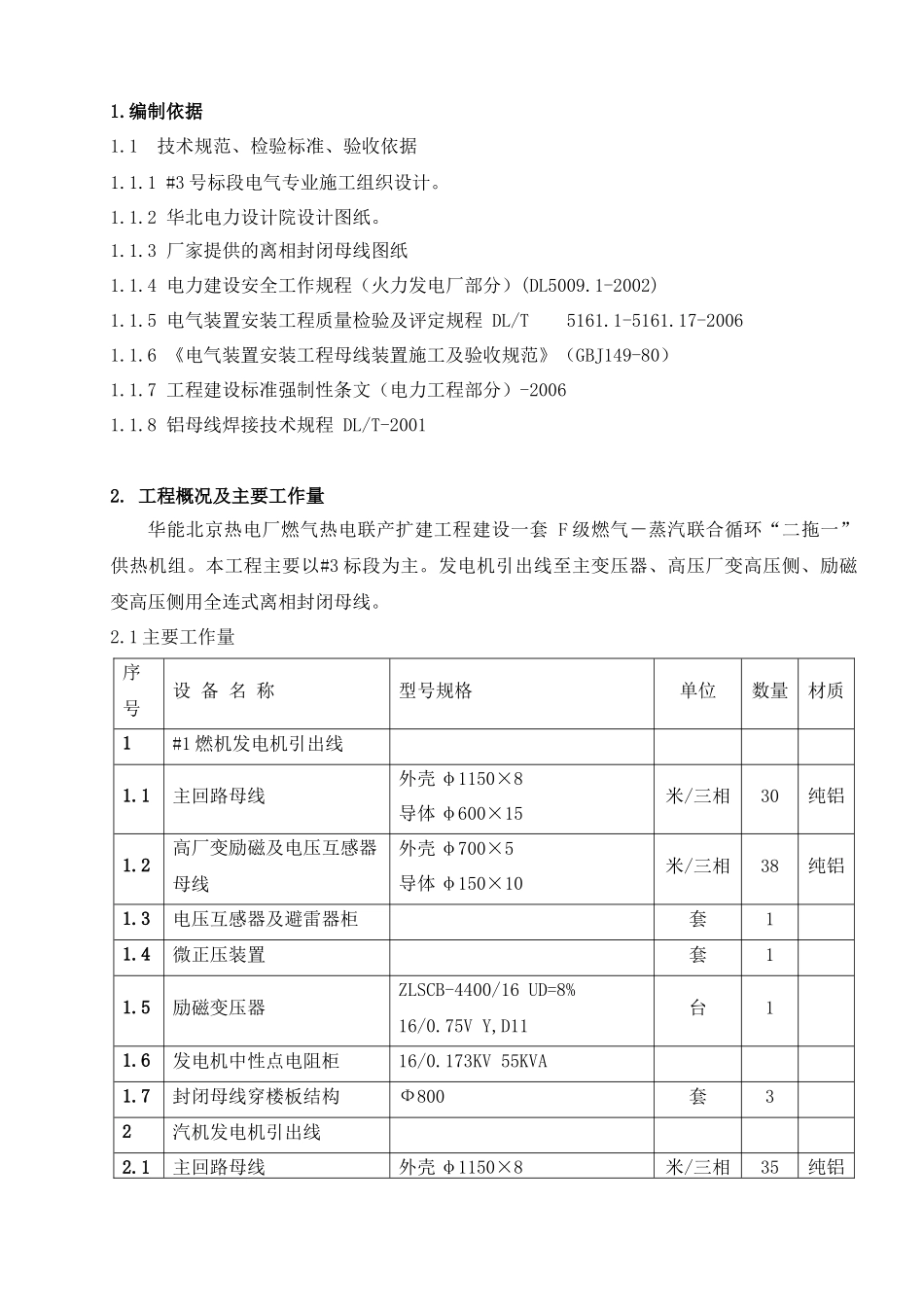

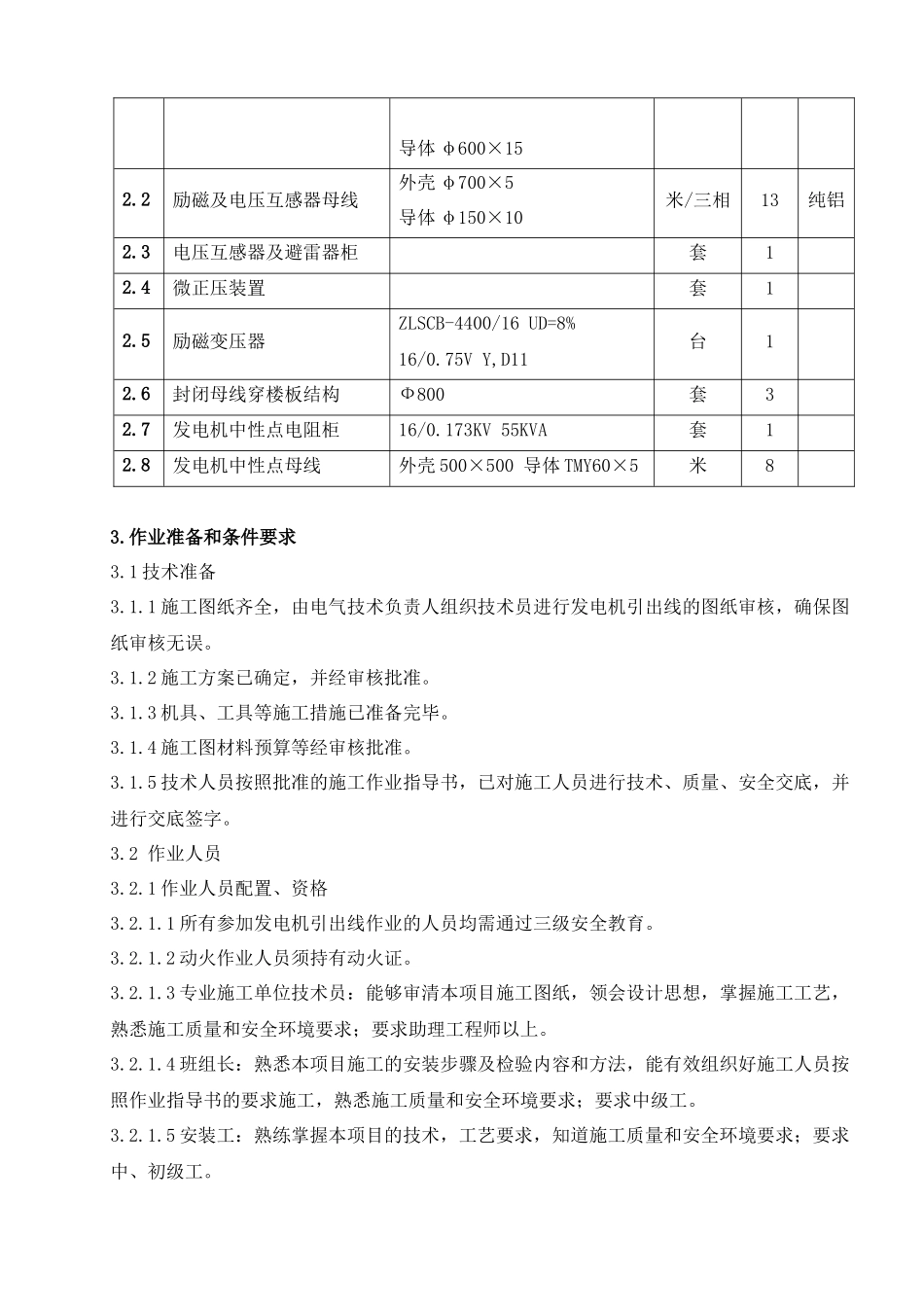

1.编制依据1.1技术规范、检验标准、验收依据1.1.1#3号标段电气专业施工组织设计。1.1.2华北电力设计院设计图纸。1.1.3厂家提供的离相封闭母线图纸1.1.4电力建设安全工作规程（火力发电厂部分）(DL5009.1-2002)1.1.5电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-20061.1.6《电气装置安装工程母线装置施工及验收规范》（GBJ149-80）1.1.7工程建设标准强制性条文（电力工程部分）-20061.1.8铝母线焊接技术规程DL/T-20012.工程概况及主要工作量华能北京热电厂燃气热电联产扩建工程建设一套F级燃气－蒸汽联合循环“二拖一”供热机组。本工程主要以#3标段为主。发电机引出线至主变压器、高压厂变高压侧、励磁变高压侧用全连式离相封闭母线。2.1主要工作量序号设备名称型号规格单位数量材质1#1燃机发电机引出线1.1主回路母线外壳φ1150×8导体φ600×15米/三相30纯铝1.2高厂变励磁及电压互感器母线外壳φ700×5导体φ150×10米/三相38纯铝1.3电压互感器及避雷器柜套11.4微正压装置套11.5励磁变压器ZLSCB-4400/16UD=8%16/0.75VY,D11台11.6发电机中性点电阻柜16/0.173KV55KVA1.7封闭母线穿楼板结构Ф800套32汽机发电机引出线2.1主回路母线外壳φ1150×8米/三相35纯铝导体φ600×152.2励磁及电压互感器母线外壳φ700×5导体φ150×10米/三相13纯铝2.3电压互感器及避雷器柜套12.4微正压装置套12.5励磁变压器ZLSCB-4400/16UD=8%16/0.75VY,D11台12.6封闭母线穿楼板结构Ф800套32.7发电机中性点电阻柜16/0.173KV55KVA套12.8发电机中性点母线外壳500×500导体TMY60×5米83.作业准备和条件要求3.1技术准备3.1.1施工图纸齐全，由电气技术负责人组织技术员进行发电机引出线的图纸审核，确保图纸审核无误。3.1.2施工方案已确定，并经审核批准。3.1.3机具、工具等施工措施已准备完毕。3.1.4施工图材料预算等经审核批准。3.1.5技术人员按照批准的施工作业指导书，已对施工人员进行技术、质量、安全交底，并进行交底签字。3.2作业人员3.2.1作业人员配置、资格3.2.1.1所有参加发电机引出线作业的人员均需通过三级安全教育。3.2.1.2动火作业人员须持有动火证。3.2.1.3专业施工单位技术员：能够审清本项目施工图纸，领会设计思想，掌握施工工艺，熟悉施工质量和安全环境要求；要求助理工程师以上。3.2.1.4班组长：熟悉本项目施工的安装步骤及检验内容和方法，能有效组织好施工人员按照作业指导书的要求施工，熟悉施工质量和安全环境要求；要求中级工。3.2.1.5安装工：熟练掌握本项目的技术，工艺要求，知道施工质量和安全环境要求；要求中、初级工。3.3作业人员职责分工和权限3.3.1技术员的职责、分工和权限3.3.1.1全面负责发电机电气与引出线安装施工的技术工作，参加相关图纸会审，处理设计变更，编制施工作业指导书、施工预算、技术、安全措施，并主持技术交底工作。3.3.1.2深入现场指导施工，及时发现和解决施工中的技术、质量隐患，按照指导书的要求施工。3.3.1.3配合班组长进行施工验收的自检工作。3.3.1.4记录、整理施工记录和验收记录。3.3.1.5对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。3.3.2班组长的职责、分工和权限3.3.2.1负责组织安排施工人力，物力。严格按照作业指导书的施工工艺要求，质量要求和安全环境要求进行施工。全面负责质量、安全工作。3.3.2.2做好全厂接地装置安装的质量自检和工序交接工作。3.3.2.3施工过程中，图纸不清不施工，材料不合格不施工，技术、安全不交底不施工，上一级验收不合格不施工。3.3.2.4发生质量、安全事故立即上报，同时组织本班组职工按照“三不放过”的原则认真分析。3.3.3施工人员的职责、分工和权限3.3.3.1严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。3.3.3.2爱护施工所用工器具，严格按照操作规程作业。3.3.3.3发生质量、安全事故应保护好现场。并迅速告知有关领导，做好处理工作。3.3.3.4有疑难问题有权向技术人员、班组长请示解决办法，对自己的施工质量全面负责，对不正确、不明确的指挥有权不执行。3.3.4质量人员的职责、分工和权限。3.3.4.1熟悉相关图纸内容和有关质量标准，参加图纸会审...
