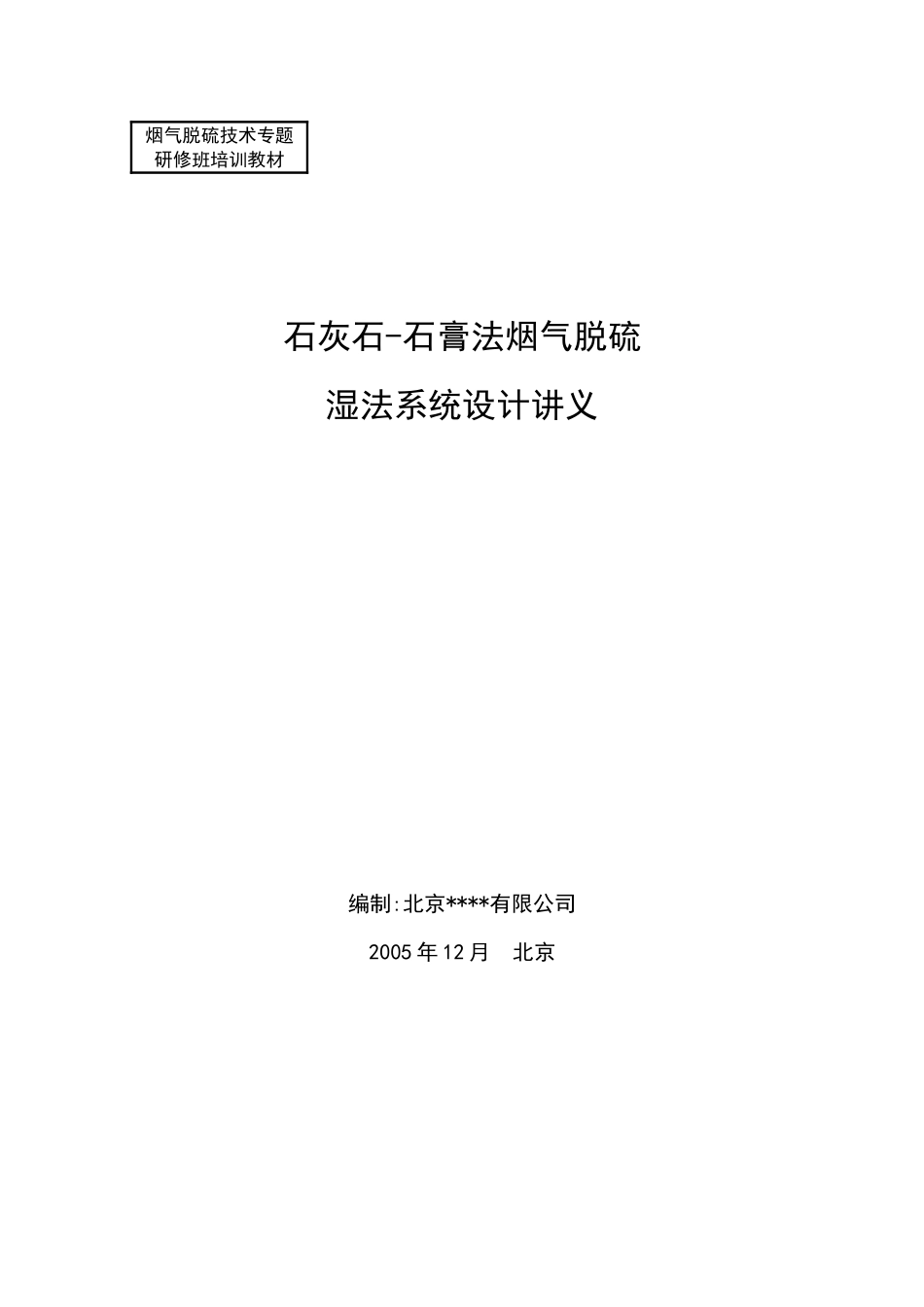

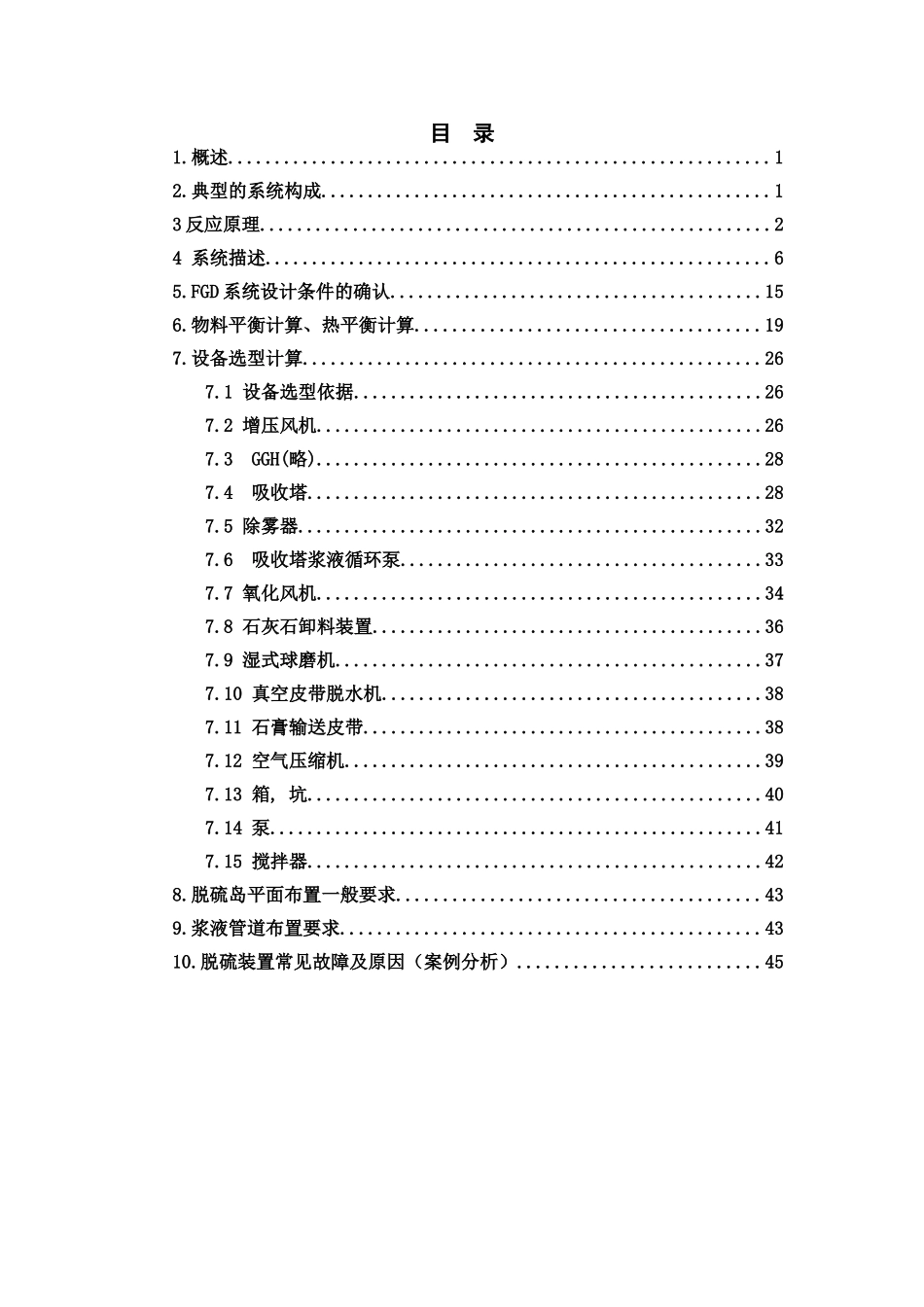

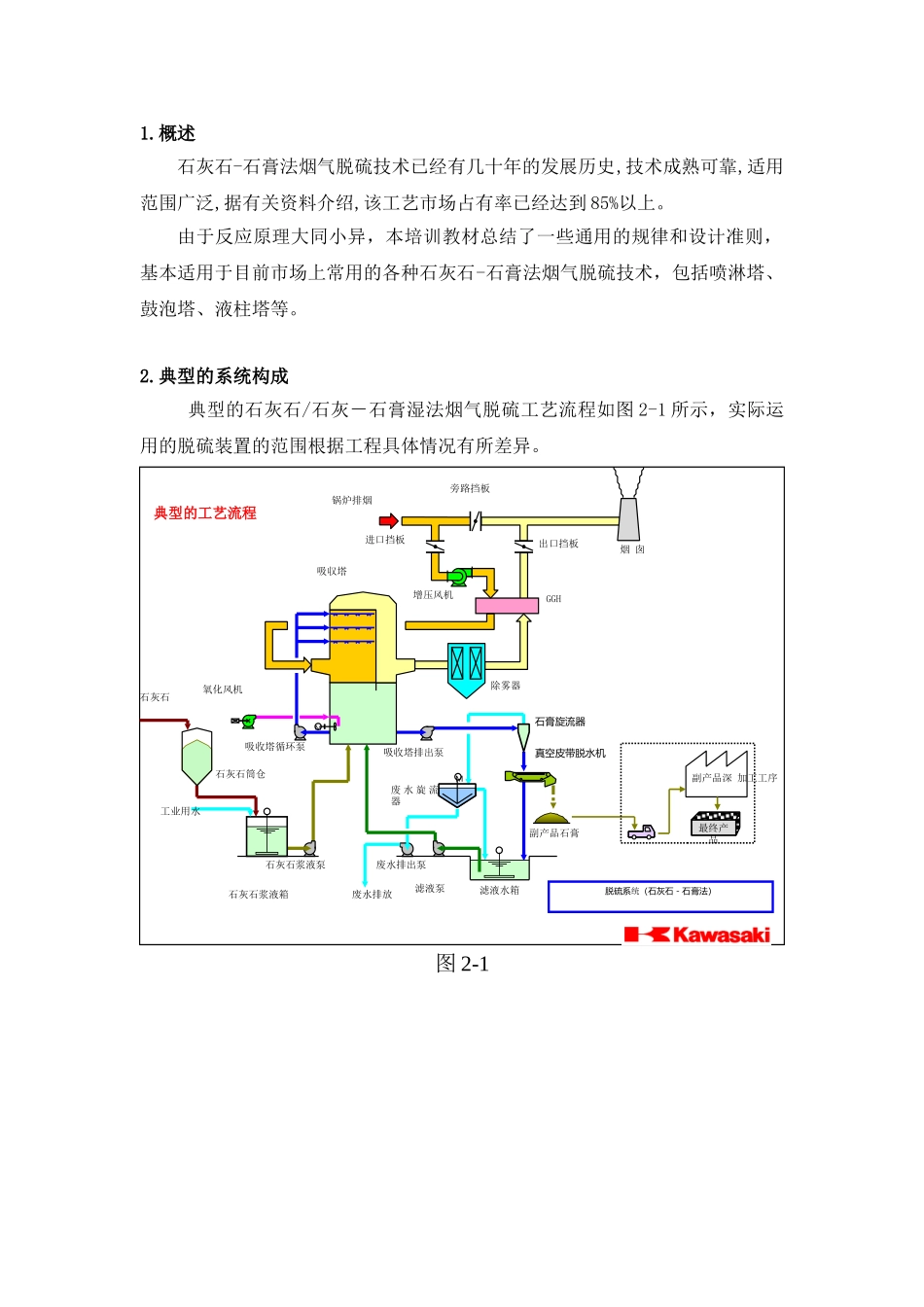

烟气脱硫技术专题研修班培训教材石灰石-石膏法烟气脱硫湿法系统设计讲义编制:北京****有限公司2005年12月北京目录1.概述..........................................................12.典型的系统构成................................................13反应原理.......................................................24系统描述......................................................65.FGD系统设计条件的确认........................................156.物料平衡计算、热平衡计算.....................................197.设备选型计算.................................................267.1设备选型依据............................................267.2增压风机................................................267.3GGH(略)................................................287.4吸收塔.................................................287.5除雾器..................................................327.6吸收塔浆液循环泵.......................................337.7氧化风机................................................347.8石灰石卸料装置..........................................367.9湿式球磨机..............................................377.10真空皮带脱水机.........................................387.11石膏输送皮带...........................................387.12空气压缩机.............................................397.13箱,坑.................................................407.14泵.....................................................417.15搅拌器.................................................428.脱硫岛平面布置一般要求.......................................439.浆液管道布置要求.............................................4310.脱硫装置常见故障及原因（案例分析）..........................451.概述石灰石-石膏法烟气脱硫技术已经有几十年的发展历史,技术成熟可靠,适用范围广泛,据有关资料介绍,该工艺市场占有率已经达到85%以上。由于反应原理大同小异，本培训教材总结了一些通用的规律和设计准则，基本适用于目前市场上常用的各种石灰石-石膏法烟气脱硫技术，包括喷淋塔、鼓泡塔、液柱塔等。2.典型的系统构成典型的石灰石/石灰－石膏湿法烟气脱硫工艺流程如图2-1所示，实际运用的脱硫装置的范围根据工程具体情况有所差异。图2-1ＭGGH烟囱废水旋流器石膏旋流器真空皮带脱水机除雾器进口挡板旁路挡板出口挡板滤液水箱废水排放废水排出泵滤液泵吸収塔吸收塔排出泵吸收塔循环泵石灰石浆液泵石灰石浆液箱氧化风机增压风机锅炉排烟石灰石筒仓石灰石副产品石膏副产品深加工工序最终产品典型的工艺流程Ｍ工业用水脱硫系统（石灰石－石膏法）3反应原理3.1吸收原理吸收液通过喷嘴雾化喷入吸收塔，分散成细小的液滴并覆盖吸收塔的整个断面。这些液滴与塔内烟气逆流接触，发生传质与吸收反应，烟气中的SO2、SO3及HCl、HF被吸收。SO2吸收产物的氧化和中和反应在吸收塔底部的氧化区完成并最终形成石膏。为了维持吸收液恒定的pH值并减少石灰石耗量，石灰石被连续加入吸收塔，同时吸收塔内的吸收剂浆液被搅拌机、氧化空气和吸收塔循环泵不停地搅动，以加快石灰石在浆液中的均布和溶解。3.2化学过程强制氧化系统的化学过程描述如下：（1）吸收反应烟气与喷嘴喷出的循环浆液在吸收塔内有效接触,循环浆液吸收大部分SO2，反应如下：SO2＋H2O→H2SO3（溶解）H2SO3⇋H＋＋HSO3－（电离）吸收反应的机理：吸收反应是传质和吸收的的过程，水吸收SO2属于中等溶解度的气体组份的吸收，根据双膜理论，传质速率受气相传质阻力和液相传质阻力的控制，吸收速率＝吸收推动力/吸收系数（传质阻力为吸收系数的倒数）强化吸收反应的措施：a)提高SO2在气相中的分压力（浓度），提高气相传质动力。b)采用逆流传质，增加吸收区平均传质动力。c)增加气相与液相的流速，高的Re数改变了气膜和液膜的界面，从而引起强烈的传...
