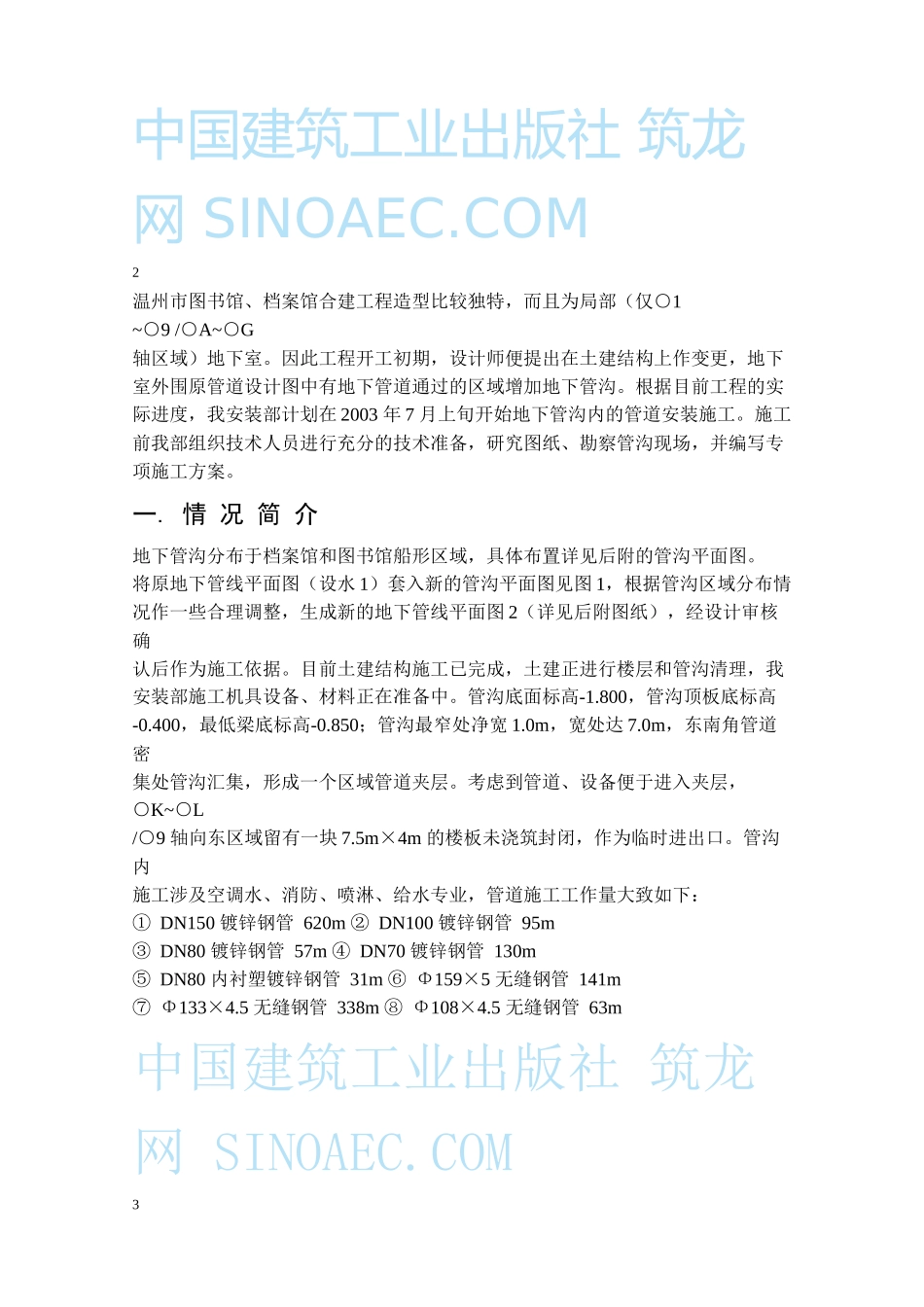

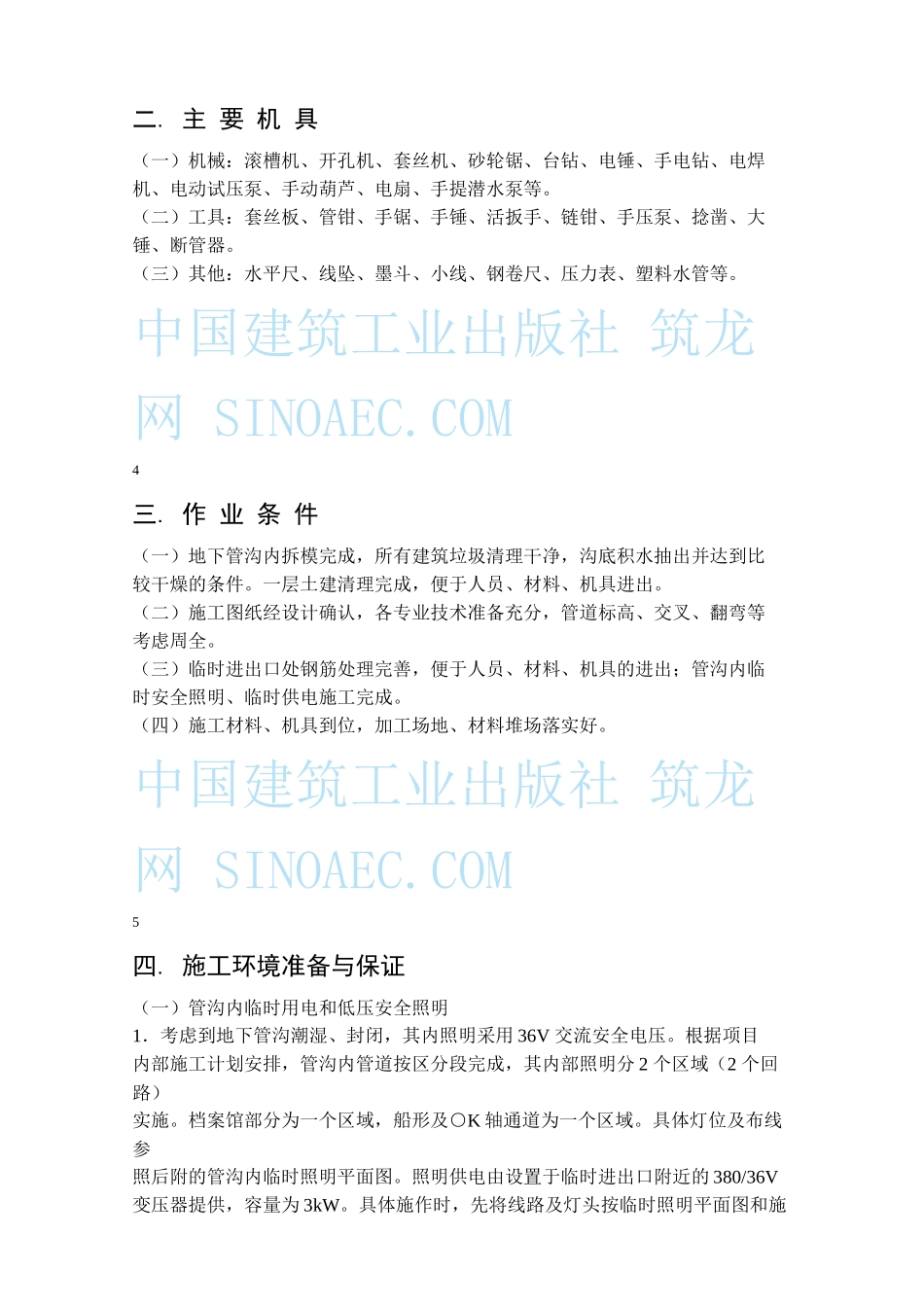

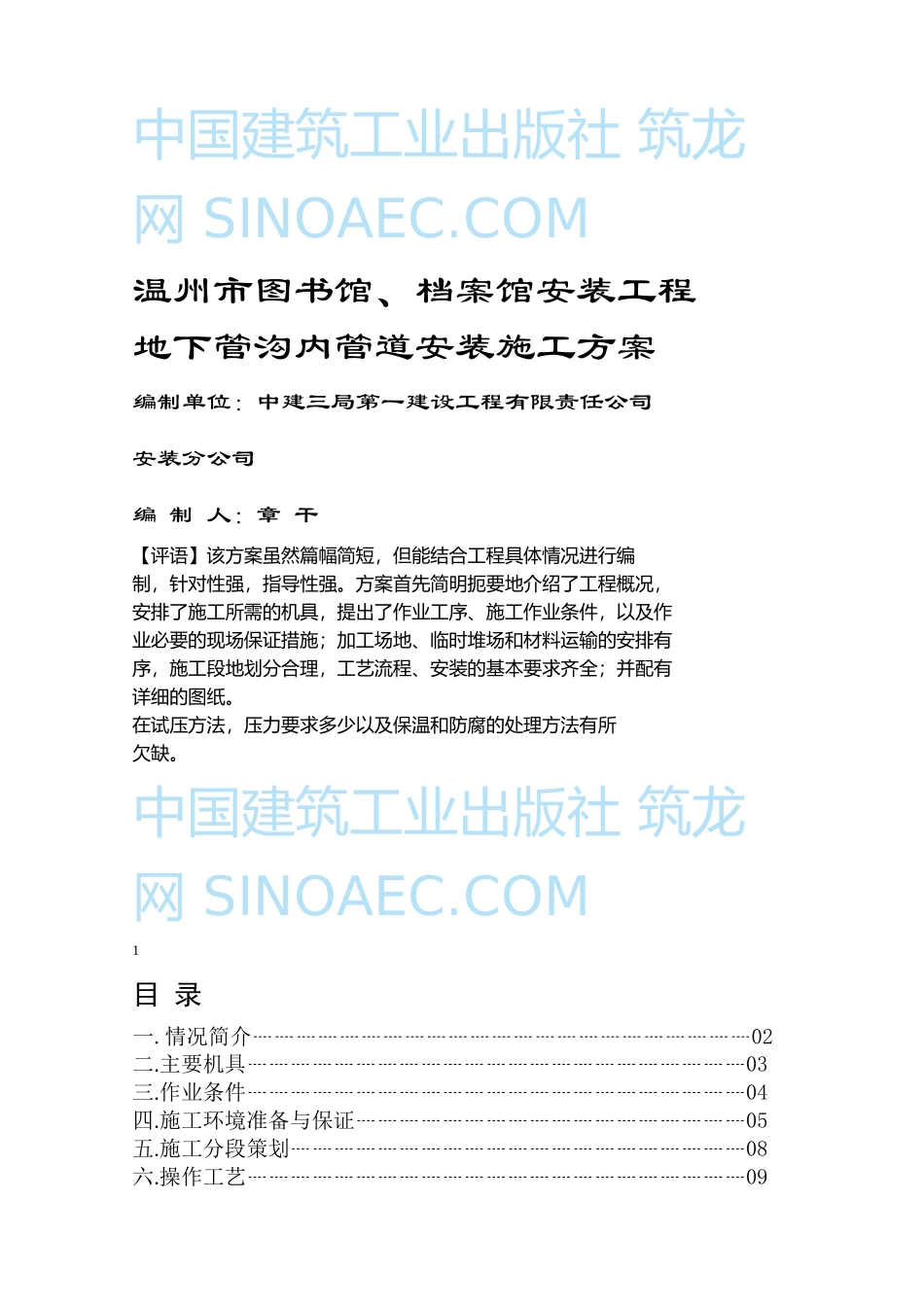

中国建筑工业出版社筑龙网SINOAEC.COM温州市图书馆、档案馆安装工程地下管沟内管道安装施工方案编制单位：中建三局第一建设工程有限责任公司安装分公司编制人：章干【评语】该方案虽然篇幅简短，但能结合工程具体情况进行编制，针对性强，指导性强。方案首先简明扼要地介绍了工程概况，安排了施工所需的机具，提出了作业工序、施工作业条件，以及作业必要的现场保证措施；加工场地、临时堆场和材料运输的安排有序，施工段地划分合理，工艺流程、安装的基本要求齐全；并配有详细的图纸。在试压方法，压力要求多少以及保温和防腐的处理方法有所欠缺。中国建筑工业出版社筑龙网SINOAEC.COM1目录一.情况简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈02二.主要机具┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈03三.作业条件┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈04四.施工环境准备与保证┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈05五.施工分段策划┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈08六.操作工艺┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈09中国建筑工业出版社筑龙网SINOAEC.COM2温州市图书馆、档案馆合建工程造型比较独特，而且为局部（仅○1~○9/○A~○G轴区域）地下室。因此工程开工初期，设计师便提出在土建结构上作变更，地下室外围原管道设计图中有地下管道通过的区域增加地下管沟。根据目前工程的实际进度，我安装部计划在2003年7月上旬开始地下管沟内的管道安装施工。施工前我部组织技术人员进行充分的技术准备，研究图纸、勘察管沟现场，并编写专项施工方案。一.情况简介地下管沟分布于档案馆和图书馆船形区域，具体布置详见后附的管沟平面图。将原地下管线平面图（设水1）套入新的管沟平面图见图1，根据管沟区域分布情况作一些合理调整，生成新的地下管线平面图2（详见后附图纸），经设计审核确认后作为施工依据。目前土建结构施工已完成，土建正进行楼层和管沟清理，我安装部施工机具设备、材料正在准备中。管沟底面标高-1.800，管沟顶板底标高-0.400，最低梁底标高-0.850；管沟最窄处净宽1.0m，宽处达7.0m，东南角管道密集处管沟汇集，形成一个区域管道夹层。考虑到管道、设备便于进入夹层，○K~○L/○9轴向东区域留有一块7.5m×4m的楼板未浇筑封闭，作为临时进出口。管沟内施工涉及空调水、消防、喷淋、给水专业，管道施工工作量大致如下：①DN150镀锌钢管620m②DN100镀锌钢管95m③DN80镀锌钢管57m④DN70镀锌钢管130m⑤DN80内衬塑镀锌钢管31m⑥Φ159×5无缝钢管141m⑦Φ133×4.5无缝钢管338m⑧Φ108×4.5无缝钢管63m中国建筑工业出版社筑龙网SINOAEC.COM3二.主要机具（一）机械：滚槽机、开孔机、套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵、手动葫芦、电扇、手提潜水泵等。（二）工具：套丝板、管钳、手锯、手锤、活扳手、链钳、手压泵、捻凿、大锤、断管器。（三）其他：水平尺、线坠、墨斗、小线、钢卷尺、压力表、塑料水管等。中国建筑工业出版社筑龙网SINOAEC.COM4三.作业条件（一）地下管沟内拆模完成，所有建筑垃圾清理干净，沟底积水抽出并达到比较干燥的条件。一层土建清理完成，便于人员、材料、机具进出。（二）施工图纸经设计确认，各专业技术准备充分，管道标高、交叉、翻弯等考虑周全。（三）临时进出口处钢筋处理完善，便于人员、材料、机具的进出；管沟内临时安全照明、临时供电施工完成。（四）施工材料、机具到位，加工场地、材料堆场落实好。中国建筑工业出版社筑龙网SINOAEC.COM5四.施工环境准备与保证（一）管沟内临时用电和低压安全照明1．考虑到地下管沟潮湿、封闭，其内照明采用36V交流安全电压。根据项目内部施工计划安排，管沟内管道按区分段完成，其内部照明分2个区域（2个回路）实施。档案馆部分为一个区域，船形及○K轴通道为一个区域。具体灯位及布线参照后附的管沟内临时照明平面图。照明供电由设置于临时进出口附近的380/36V变压器提供，容量为3kW。具体施作时，先将线路及灯头按临时照明平面图和施工现场临时用电规范施工布置完成，2回路电源线均引至临时进出口处，并考虑一适当的预留...
