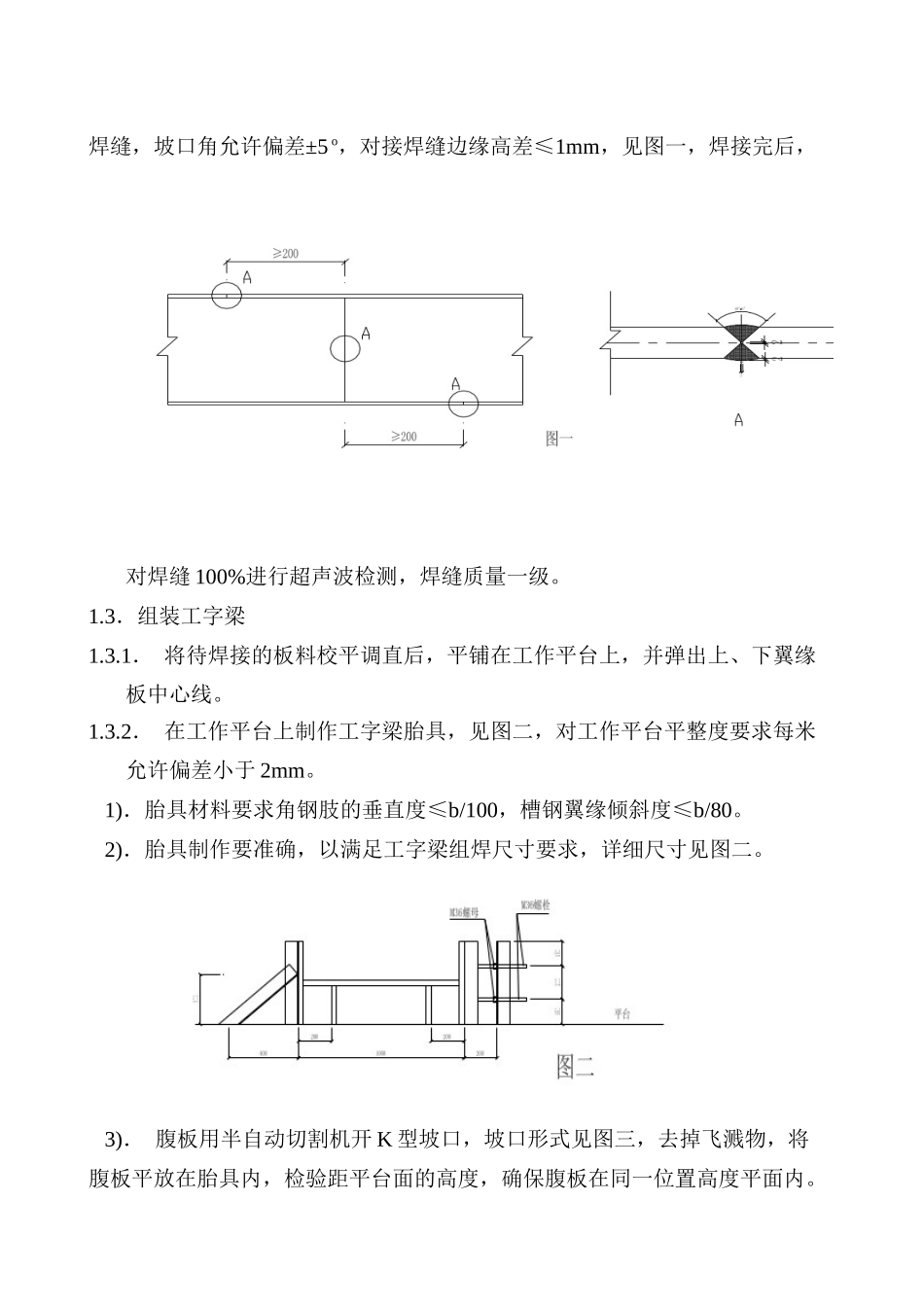

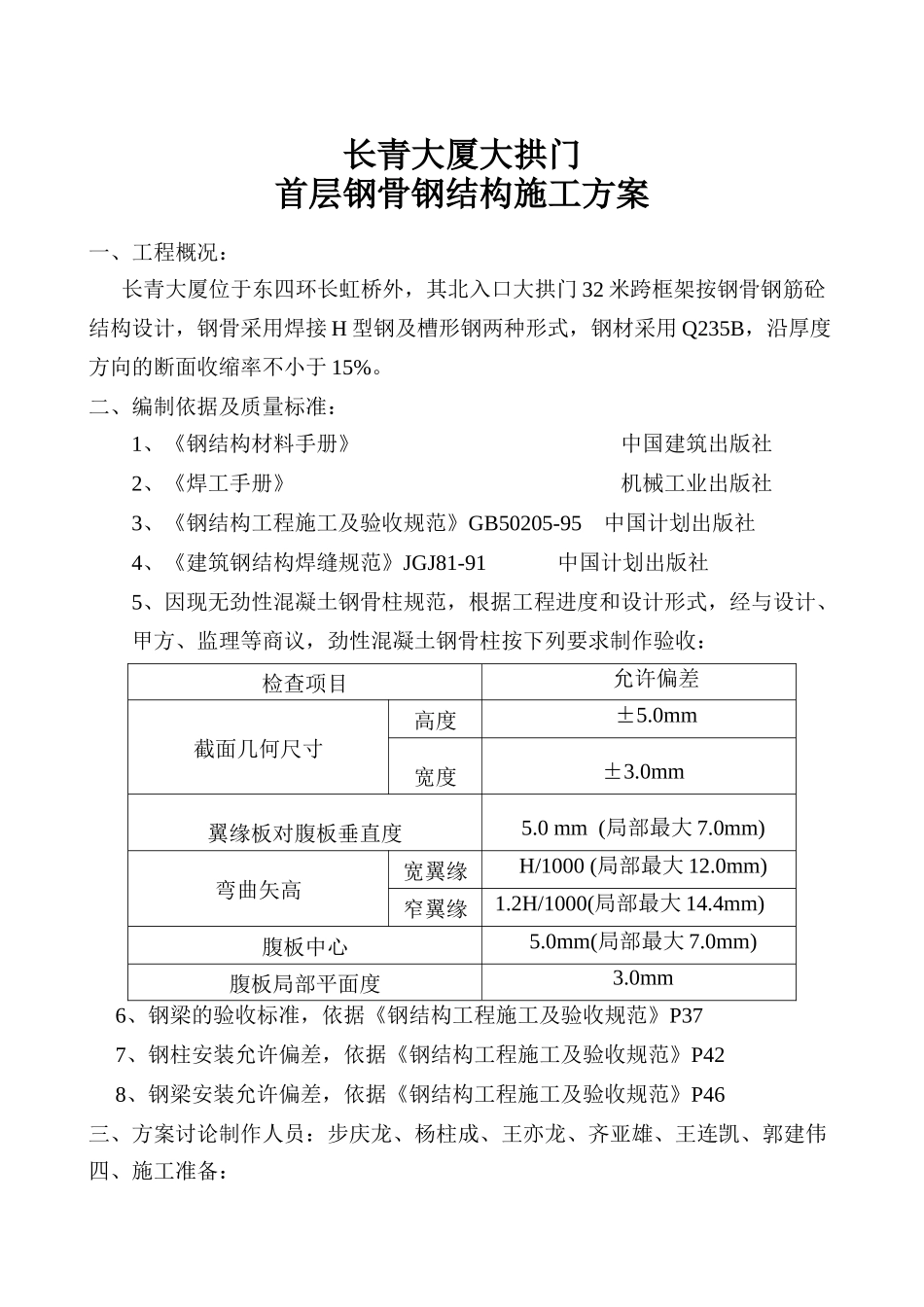

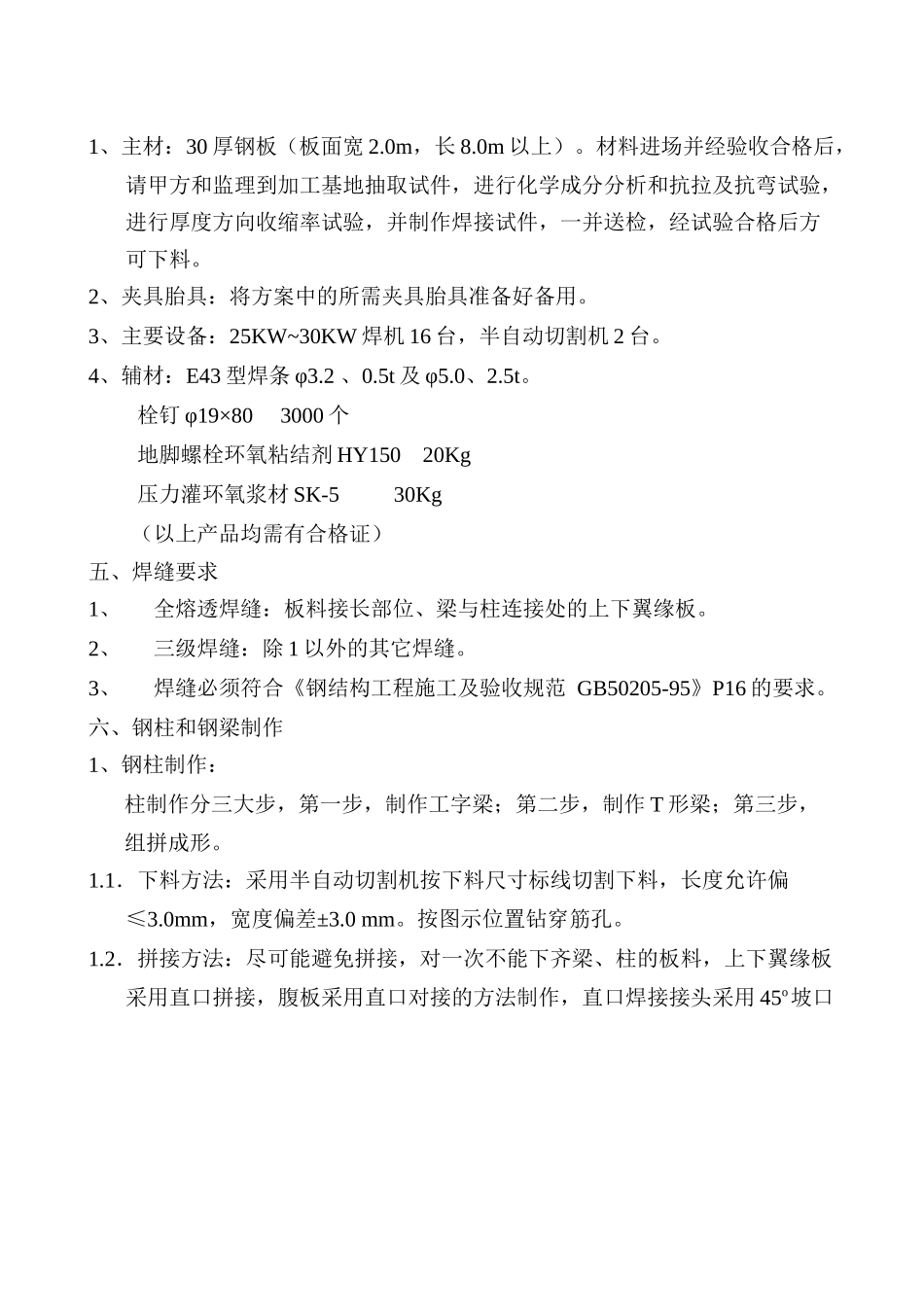

长青大厦大拱门首层钢骨钢结构施工方案一、工程概况：长青大厦位于东四环长虹桥外，其北入口大拱门32米跨框架按钢骨钢筋砼结构设计，钢骨采用焊接H型钢及槽形钢两种形式，钢材采用Q235B，沿厚度方向的断面收缩率不小于15%。二、编制依据及质量标准：1、《钢结构材料手册》中国建筑出版社2、《焊工手册》机械工业出版社3、《钢结构工程施工及验收规范》GB50205-95中国计划出版社4、《建筑钢结构焊缝规范》JGJ81-91中国计划出版社5、因现无劲性混凝土钢骨柱规范，根据工程进度和设计形式，经与设计、甲方、监理等商议，劲性混凝土钢骨柱按下列要求制作验收：检查项目允许偏差截面几何尺寸高度±5.0mm宽度±3.0mm翼缘板对腹板垂直度5.0mm(局部最大7.0mm)弯曲矢高宽翼缘H/1000(局部最大12.0mm)窄翼缘1.2H/1000(局部最大14.4mm)腹板中心5.0mm(局部最大7.0mm)腹板局部平面度3.0mm6、钢梁的验收标准，依据《钢结构工程施工及验收规范》P377、钢柱安装允许偏差，依据《钢结构工程施工及验收规范》P428、钢梁安装允许偏差，依据《钢结构工程施工及验收规范》P46三、方案讨论制作人员：步庆龙、杨柱成、王亦龙、齐亚雄、王连凯、郭建伟四、施工准备：1、主材：30厚钢板（板面宽2.0m，长8.0m以上）。材料进场并经验收合格后，请甲方和监理到加工基地抽取试件，进行化学成分分析和抗拉及抗弯试验，进行厚度方向收缩率试验，并制作焊接试件，一并送检，经试验合格后方可下料。2、夹具胎具：将方案中的所需夹具胎具准备好备用。3、主要设备：25KW~30KW焊机16台，半自动切割机2台。4、辅材：E43型焊条φ3.2、0.5t及φ5.0、2.5t。栓钉φ19×803000个地脚螺栓环氧粘结剂HY15020Kg压力灌环氧浆材SK-530Kg（以上产品均需有合格证）五、焊缝要求1、全熔透焊缝：板料接长部位、梁与柱连接处的上下翼缘板。2、三级焊缝：除1以外的其它焊缝。3、焊缝必须符合《钢结构工程施工及验收规范GB50205-95》P16的要求。六、钢柱和钢梁制作1、钢柱制作：柱制作分三大步，第一步，制作工字梁；第二步，制作T形梁；第三步，组拼成形。1.1．下料方法：采用半自动切割机按下料尺寸标线切割下料，长度允许偏≤3.0mm，宽度偏差±3.0mm。按图示位置钻穿筋孔。1.2．拼接方法：尽可能避免拼接，对一次不能下齐梁、柱的板料，上下翼缘板采用直口拼接，腹板采用直口对接的方法制作，直口焊接接头采用45o坡口焊缝，坡口角允许偏差±5o，对接焊缝边缘高差≤1mm，见图一，焊接完后，对焊缝100%进行超声波检测，焊缝质量一级。1.3．组装工字梁1.3.1．将待焊接的板料校平调直后，平铺在工作平台上，并弹出上、下翼缘板中心线。1.3.2．在工作平台上制作工字梁胎具，见图二，对工作平台平整度要求每米允许偏差小于2mm。1)．胎具材料要求角钢肢的垂直度≤b/100，槽钢翼缘倾斜度≤b/80。2)．胎具制作要准确，以满足工字梁组焊尺寸要求，详细尺寸见图二。3)．腹板用半自动切割机开K型坡口，坡口形式见图三，去掉飞溅物，将腹板平放在胎具内，检验距平台面的高度，确保腹板在同一位置高度平面内。4)．将上、下翼缘板竖放在胎具内，保证其与腹板的焊接间隙2~3mm，校对腹板与其中心线位置是否相一致，并用卡具使其与胎具卡紧。5)．点焊固定翼缘板上面，然后将工字梁翻转放置于胎具内，点焊另一面。1.4．焊接工字钢1.4.1．焊条选用E43型，直径3.2、5.0两种，焊条要求干燥，宜用烘干机烘干后使用。1.4.2．防变形措施：先用可调支撑对组拼点焊好的工字钢两侧进行支撑，@500，必要时加一道长角钢，以减小上、下翼缘板变形，2个工字钢为一组，用夹具夹住2个工字钢，位置在2个支撑之间@500，以进一步减小上、下翼缘板变形，见图四，夹具见图五：1.4.3．焊接工艺：1)．焊接过程在图四中的(1)位置，由4名焊工在梁两侧同时施焊，电流调一致，施焊速度一样。2)．初焊打底采用φ3.2焊条间断焊，电流100-130A。对打底过程进行清渣处理。3)．由梁中间往两边采取间断对称焊的方式（间距400/400,200/200），焊条直径φ5为宜，电流180A左右，焊接工艺见图六，焊完第一遍后，如图六中的1-3-5-7-9后整体翻个，施焊另一个工字梁(图四中的②位置)焊接方法同上...
