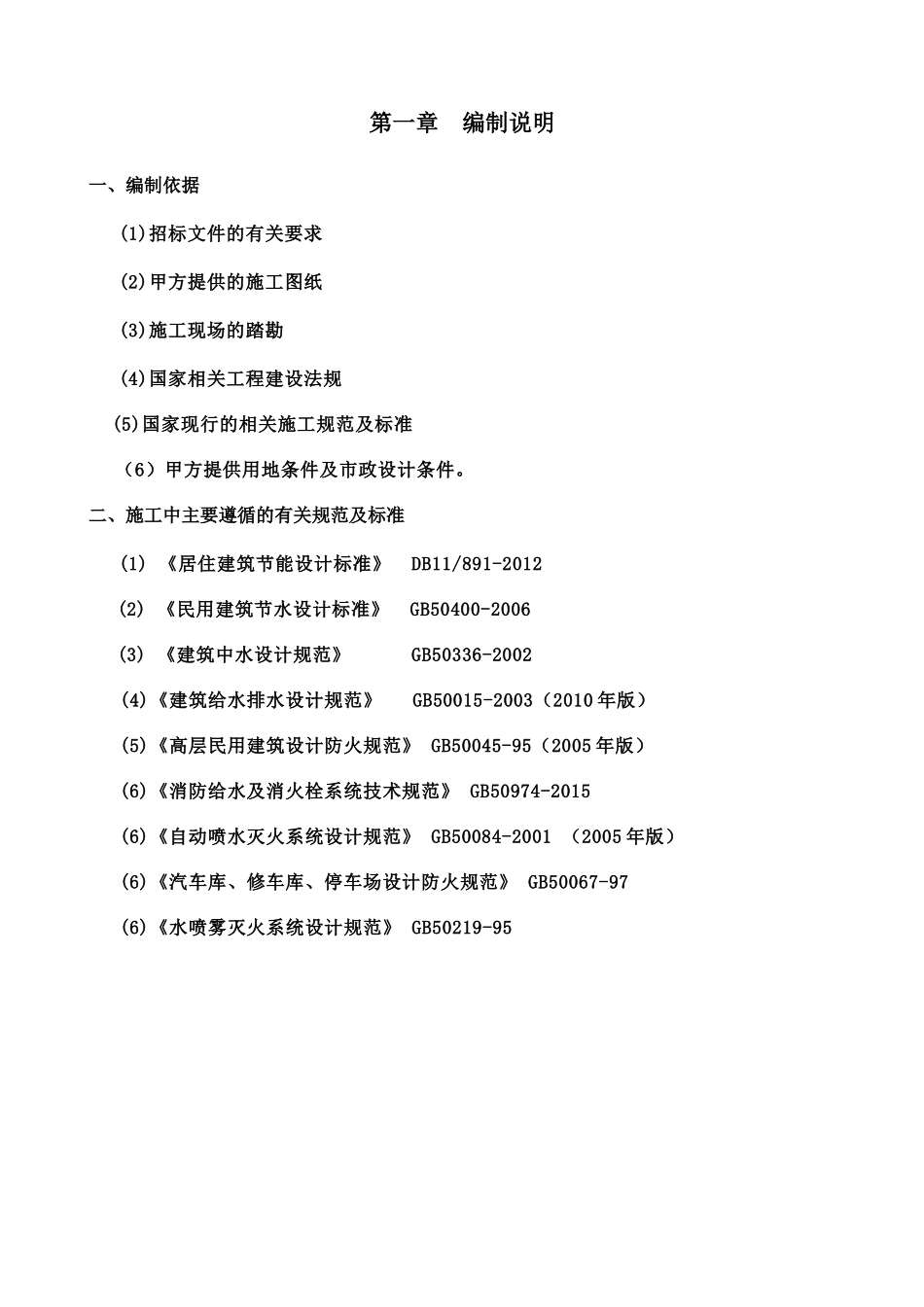

第一章编制说明一、编制依据(1)招标文件的有关要求(2)甲方提供的施工图纸(3)施工现场的踏勘(4)国家相关工程建设法规(5)国家现行的相关施工规范及标准（6）甲方提供用地条件及市政设计条件。二、施工中主要遵循的有关规范及标准(1)《居住建筑节能设计标准》DB11/891-2012(2)《民用建筑节水设计标准》GB50400-2006(3)《建筑中水设计规范》GB50336-2002(4)《建筑给水排水设计规范》GB50015-2003（2010年版）(5)《高层民用建筑设计防火规范》GB50045-95（2005年版）(6)《消防给水及消火栓系统技术规范》GB50974-2015(6)《自动喷水灭火系统设计规范》GB50084-2001（2005年版）(6)《汽车库、修车库、停车场设计防火规范》GB50067-97(6)《水喷雾灭火系统设计规范》GB50219-95第二章工程概况及设计要求6#地下车库消防喷淋部分：一、工程简介1、本项目位于昌平区小汤山镇。2、本工程为阿苏卫循环经济产业园重点工程村庄搬迁定向安置房项目（小汤山镇部分）6#地下车库，结构形式为钢筋混凝土结构，耐火等级为一级，防水等级为二级。总建筑面积为18836㎡，层高4.10米。3、本工程地下一层为大型停车汽车库，地下室顶板为消防车通及种植地面，地下停车位428辆。地下二层为人防区域，人防地下室的抗力等级为核6级常6级甲类防空地下室，包括人员掩蔽所，人防物资库，柴油发电站等；物资防化等级为丁类，人员掩蔽所防化等级为丙类，其他房间无防化要求。4、人防建筑总面积为17435.5㎡，其中人员掩蔽所为4650㎡，物资库为11847㎡，柴油发电机房503㎡，人防室外出入口及通道面积435.5㎡，人员掩蔽所建筑面积为，分两个防护单元，每个防护单元面积为2240㎡，2410㎡，掩蔽人数为1063人，1125人。二、系统设计及要求1、水源：小区供水由市政自来水提供。由小区外市政自来水管网分别引2条DN200的给水管，在小区内部形成环网，作为生活及消防的给水水源。2、给水系统：由小区给水管网引入给水管。分别给至消防泵房、给水机房、锅炉房和换热站以及车库内各水箱。3、消防设施：3.1本工程消防水量计算表：类别用水标准（L/S）一次火灾灭火时间（h）用水量（m3）室外消火栓系统202144由市政管网供给室内消火栓系统10272由消防泵房供给自动喷水灭火系统301108由消防泵房供给水喷雾系统160.529由消防泵房供给总计3533.2室外消火栓给水系统：消防用水量为144m，在小区给原管网上布置若干个室外消火栓，间距不超过120m。3.3室内消火栓系统A、室内消火栓采用临时高压系统，消防用水量为：144m3，消火栓给水由设于消防泵房内的两台消火栓泵加压供给，消火栓泵流量：10L/S，扬程：80m。管网压力由设于4#楼的屋顶滔滔防高位水箱间及增压稳压装置保证，保证最不利消火栓静水压力不低于0.07MPa，水箱有效容积为12m3。B、水火栓消防泵由设于消火栓箱由的按钮启动，同时也能在消防中心和水泵房内手动启停，水泵启动后，在消火栓处用红色讯号灯晃示，地下车库消火栓采用减压稳压消火栓，减压后栓口压力不大于0.50MPa。C、本车库所有消火栓均为单口单阀消火栓，箱内设DN65mm消火栓一个，长25米、DN65mm衬胶龙带一条，DN19mm水枪一支，消防按钮和指示灯各一个。甲型带应急照明组合式消防柜，箱体尺寸为1700×700×240。做法见04S202/22。消火栓充实水柱长度为10m，消火栓检口距地高度1.10米。D、消火栓系统在室外设置两套流量为10L/S的SQ×100-A型DN100地下式水泵接合器，顶面可过汽车。见平面图。E、消防管道上阀门采用蝶阀，并有显示的开启标志。4、自动喷水灭火系统：4-1地下一层车库部分4.1.1本工程自动喷水灭火系统采用临时高压系统，水源来自地下室消防泵房。地下车库采用预作用灭火系统，火灾危险等级为中危险级II级。柴油发电机房采用水喷雾灭火系统，火灾危险等级为中危险级II级。4.1.2预作用系统设计参数如下：喷水强度：8L/min.m2，系统作用面积：160m2，喷头数量22个，系统设计用水量30L/S，火灾延续时间1小时，总计108m3。4.1.3水喷雾灭火系统设计参数如下：喷雾强度：20L/min.m2，机组总表面积为：47.5m2，喷头数量22个，每台柴油发电机组均按闪点高于120℃的液体火灾设计喷雾系统，水喷雾系统设计用水量为16L/S...
