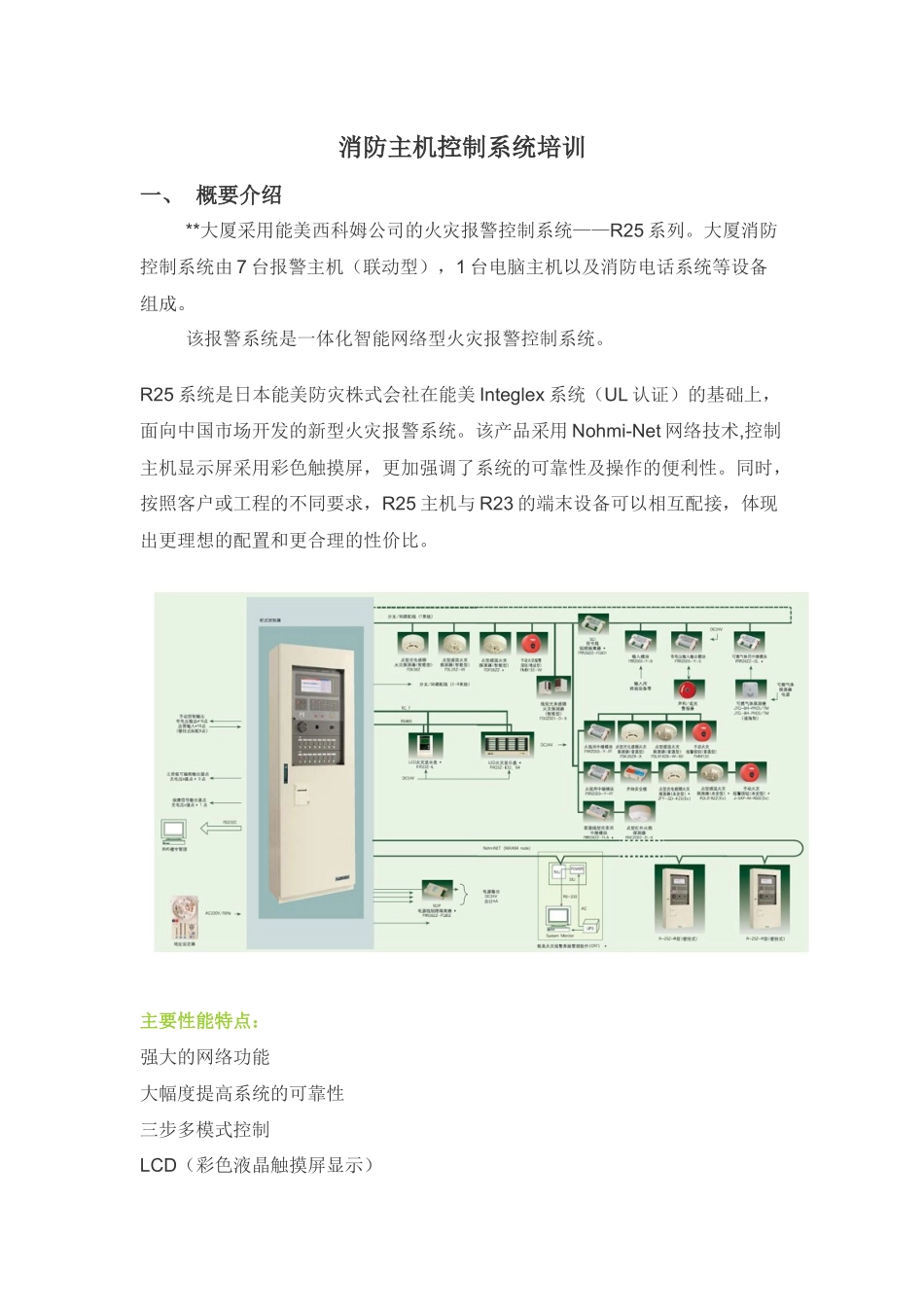

消防主机控制系统培训一、概要介绍**大厦采用能美西科姆公司的火灾报警控制系统——R25系列。大厦消防控制系统由7台报警主机（联动型），1台电脑主机以及消防电话系统等设备组成。该报警系统是一体化智能网络型火灾报警控制系统。R25系统是日本能美防灾株式会社在能美Integlex系统（UL认证）的基础上，面向中国市场开发的新型火灾报警系统。该产品采用Nohmi-Net网络技术,控制主机显示屏采用彩色触摸屏，更加强调了系统的可靠性及操作的便利性。同时，按照客户或工程的不同要求，R25主机与R23的端末设备可以相互配接，体现出更理想的配置和更合理的性价比。主要性能特点：强大的网络功能大幅度提高系统的可靠性三步多模式控制LCD（彩色液晶触摸屏显示）灵活性、准确性多样化的报警功能人性化灵敏度设计充实的移报功能安全的多线联动控制功能便于施工R25Z系统构成：R25Z火灾报警控制器（联动型）感烟探测器感温探测器火焰探测器手动报警按钮模块短路隔离器警铃火灾声光报警器火灾显示盘显示灯室外显示灯终端器可燃气体探测器R25系统设备一览表：火灾报警控制器（联动型）R-25Z-J型（柜机、最大2040AD、16点联动）二、操作培训国际商务中心有7台联动控制主机，每台都有其控制的楼层和主要设备，6号主机是中心主机，7号主机内联动着门禁控制系统。消防联动消防联动控制包括消火栓系统，喷淋泵的监控，正压风机、防排烟风机的监控，防火阀、防排烟阀的状态监视、消防紧急断电系统监控，电梯迫降、防火卷帘门、可燃气体的监控，背景音乐和紧急广播及消防通讯设备的监控及消防电源和线路的监控。联动控制通过联动中继器完成，按分散集中的方式，能美的联动中继器的配置优势就在于分散集中。1．室内消火栓系统火灾时，消火栓按钮经消防控制主机确认后可直接启动相应的消火栓泵，同时向消防控制室发出信号。消防控制中心也可直接手动启停相应的消火栓泵，并显示消火栓泵的工作故障状态，按防火分区显示消火栓按钮的位置，并返回消火栓按钮处的消火栓泵的工作状态。对消火栓按钮的监控是通过能美联动中继器完成的。对消火栓泵的手动直接控制，通过设在消防控制中心的联动控制主机实施。2．自动喷淋系统各楼层的水流指示器及信号闸阀由带CPU微处理器的联动中继器进行信号监测，联动中继器具有独立编码地址。当任何一个水流指示器或报警阀的接点一经闭合，其信号便自动显示于消防控制屏上，消防中心即可自动或手动启停相应喷淋泵。消防控制中心也可通过联动控制台直接手动启停相应的喷淋泵，并可显示喷淋洒的工作、故障状态。同时，火灾报警时消防控制中心通过联动中继器和控制台可直接自动/手动启动消防接力泵，显示其工作、故障状态及显示消防水箱溢流报警水位、消防保护停泵报警水位等水位。3．防排烟系统防排烟系统受探测感应报警信号控制，当有关部位的探测器发出报警信号后，消防控制屏会按一定程序发生指令，通过中继器起动正压送风机，报警层及其上下一层的送风阀，排烟机，报警层的排烟阀或与防烟分区相连有关的排烟阀，消防总控室也能手动直接启动正压送风机和排烟机，并利用主接触器的辅助接点返回信号使其工作状况显示于消防控制屏上。火灾报警时，消防控制中心通过联动控制主机可直接手动启动相应加压送风机，可自动/手动开启避难层的加压送风机。加压送风口的设备还具备现场手动开启功能。4．防火阀、防排烟阀监视系统系统受各层探测器控制，当某消防分区探测器发出报警信号后，消防控制屏便按照一定程序发出指令，切断空调风机并通过数据处理终端显示其关闭状态。对非电动防火阀的信号，也通过中继器完成。火灾报警时，消防控制中心可通过联动中继器自动开启相应的防火分区的280℃防火阀，起动相应排烟风机，当烟气温度达到280℃时，熔断关闭风机入口处280℃防火阀，并关闭相应的排烟风机。当现场开启280℃常闭防火阀及正压送风口时，可直接启动相应的排烟（正压风机）。火灾报警时，消防控制中心通过联动中继器，可自动停止有关部位的空调送风机，关闭电动防火阀，并接收其返回信号。对排烟风机、加压风机的手动启停，消防控制中心可以做到利用联动中继器和联动控制主机对所有...
