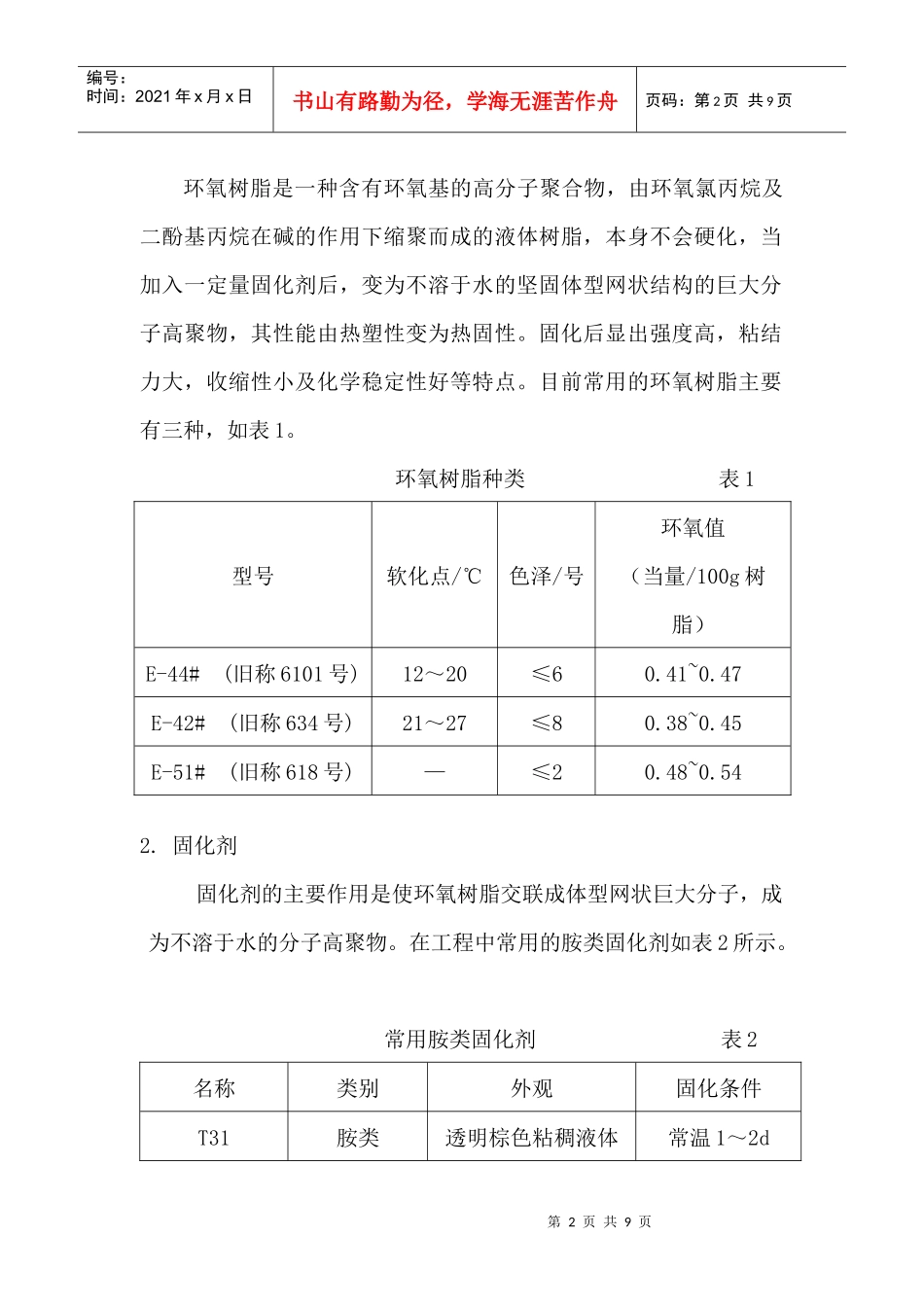

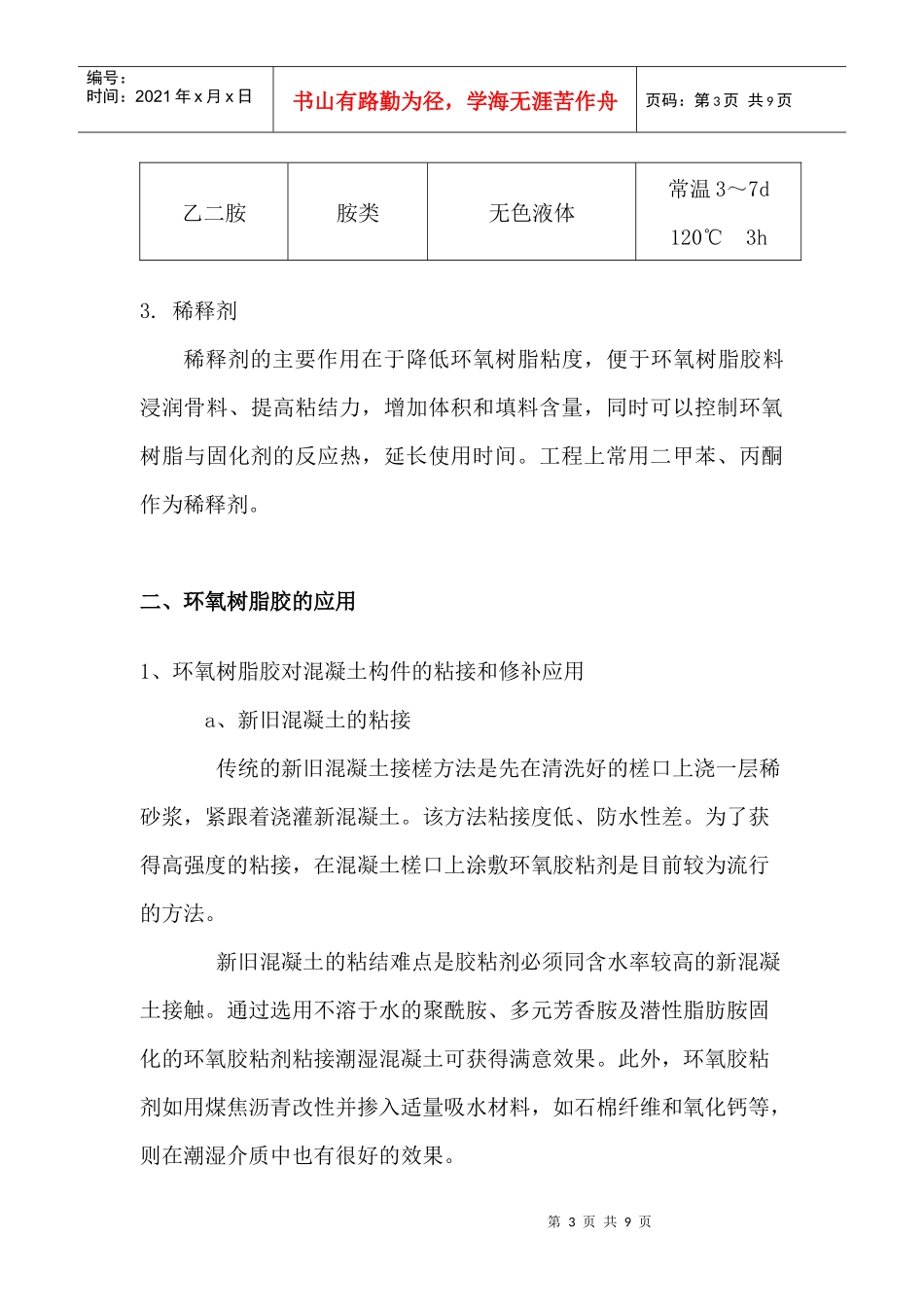

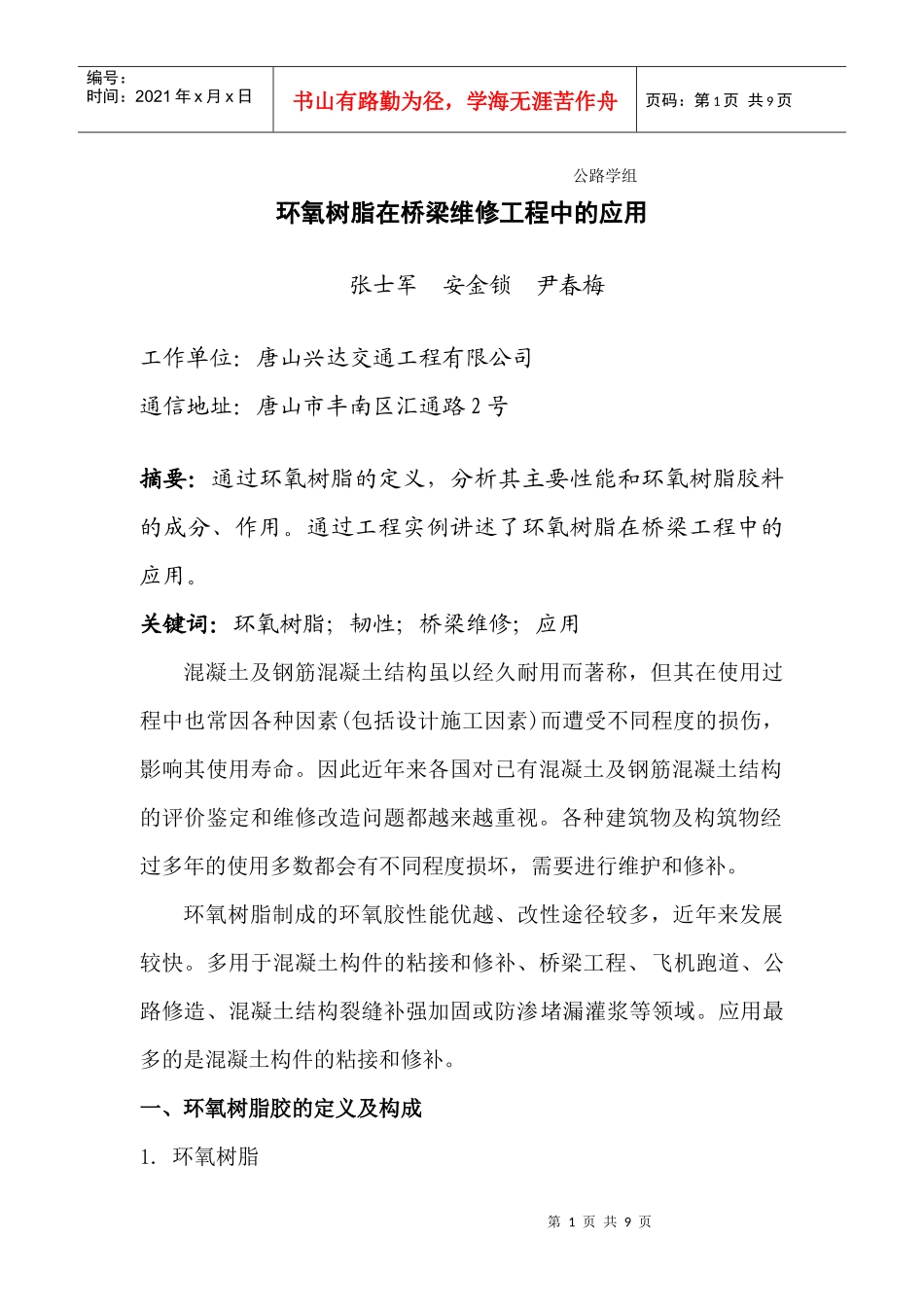

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页公路学组环氧树脂在桥梁维修工程中的应用张士军安金锁尹春梅工作单位：唐山兴达交通工程有限公司通信地址：唐山市丰南区汇通路2号摘要：通过环氧树脂的定义，分析其主要性能和环氧树脂胶料的成分、作用。通过工程实例讲述了环氧树脂在桥梁工程中的应用。关键词：环氧树脂；韧性；桥梁维修；应用混凝土及钢筋混凝土结构虽以经久耐用而著称，但其在使用过程中也常因各种因素(包括设计施工因素)而遭受不同程度的损伤，影响其使用寿命。因此近年来各国对已有混凝土及钢筋混凝土结构的评价鉴定和维修改造问题都越来越重视。各种建筑物及构筑物经过多年的使用多数都会有不同程度损坏，需要进行维护和修补。环氧树脂制成的环氧胶性能优越、改性途径较多，近年来发展较快。多用于混凝土构件的粘接和修补、桥梁工程、飞机跑道、公路修造、混凝土结构裂缝补强加固或防渗堵漏灌浆等领域。应用最多的是混凝土构件的粘接和修补。一、环氧树脂胶的定义及构成1.环氧树脂第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页环氧树脂是一种含有环氧基的高分子聚合物，由环氧氯丙烷及二酚基丙烷在碱的作用下缩聚而成的液体树脂，本身不会硬化，当加入一定量固化剂后，变为不溶于水的坚固体型网状结构的巨大分子高聚物，其性能由热塑性变为热固性。固化后显出强度高，粘结力大，收缩性小及化学稳定性好等特点。目前常用的环氧树脂主要有三种，如表1。环氧树脂种类表1型号软化点/℃色泽/号环氧值（当量/100g树脂）E-44#(旧称6101号)12～20≤60.41~0.47E-42#(旧称634号)21～27≤80.38~0.45E-51#(旧称618号)—≤20.48~0.542.固化剂固化剂的主要作用是使环氧树脂交联成体型网状巨大分子，成为不溶于水的分子高聚物。在工程中常用的胺类固化剂如表2所示。常用胺类固化剂表2名称类别外观固化条件T31胺类透明棕色粘稠液体常温1～2d第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页乙二胺胺类无色液体常温3～7d120℃3h3.稀释剂稀释剂的主要作用在于降低环氧树脂粘度，便于环氧树脂胶料浸润骨料、提高粘结力，增加体积和填料含量，同时可以控制环氧树脂与固化剂的反应热，延长使用时间。工程上常用二甲苯、丙酮作为稀释剂。二、环氧树脂胶的应用1、环氧树脂胶对混凝土构件的粘接和修补应用a、新旧混凝土的粘接传统的新旧混凝土接槎方法是先在清洗好的槎口上浇一层稀砂浆，紧跟着浇灌新混凝土。该方法粘接度低、防水性差。为了获得高强度的粘接，在混凝土槎口上涂敷环氧胶粘剂是目前较为流行的方法。新旧混凝土的粘结难点是胶粘剂必须同含水率较高的新混凝土接触。通过选用不溶于水的聚酰胺、多元芳香胺及潜性脂肪胺固化的环氧胶粘剂粘接潮湿混凝土可获得满意效果。此外，环氧胶粘剂如用煤焦沥青改性并掺入适量吸水材料，如石棉纤维和氧化钙等，则在潮湿介质中也有很好的效果。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页b、混凝土构配件的粘接、修补混凝土构件粘接一般用环氧树脂胶进行。粘接的两表面要尽量平整配合。通过配方的调节可以满足冬季和夏季的不同施工要求。冬季用可掺人胺基催化剂，夏季用可掺入氨基酚附加剂。中国环氧树脂行业协会专家表示，当建筑物混凝土表面受到腐蚀、碳化，表面出现缺损或裂缝时，可用聚合物砂浆修补，一般选用环氧砂浆。施工时，缺损或裂缝处首先除去尘土和疏松物，在用布擦干净，把配制好的聚合物砂浆填塞于修补处，按平压实即可。工程案例（1）、工程概况小集桥位于丰南区境内，桥全长160米，径跨16米，计10孔，原桥宽9米，桥梁为T形梁，该桥施工为旧桥桥面加宽至12米，更换垫石支座，重做桥面铺装。（2）、施工步骤将旧桥面铺装、护栏凿除，加长盖梁，在原桥板两侧各增加一块桥板，再重新浇筑桥面及防撞护栏。a、将原盖梁钻孔，然后配制环氧树脂胶，置入钢筋，与原盖梁粘接牢固，支模浇筑混凝土。第5页共9页第4页共9页编号：时间：2021年x月x...
