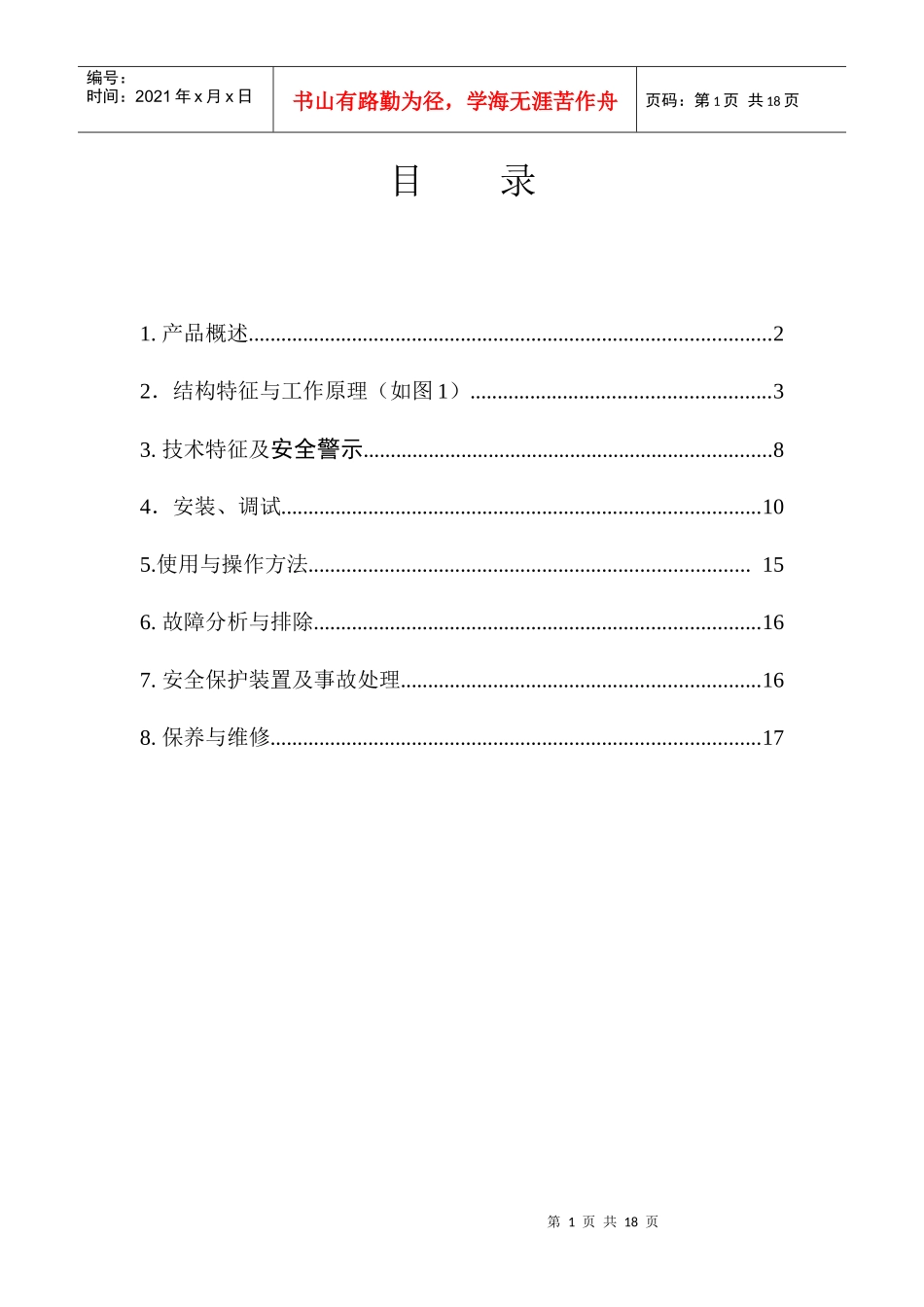

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页目录1.产品概述................................................................................................22．结构特征与工作原理（如图1）.......................................................33.技术特征及安全警示...........................................................................84．安装、调试........................................................................................105.使用与操作方法.................................................................................156.故障分析与排除..................................................................................167.安全保护装置及事故处理..................................................................168.保养与维修..........................................................................................17第2页共18页第1页共18页RJ□□□—□/□□补充参数：最大适应倾角（°）/最大运输距离（m）主参数：驱动功率（kw）第二特征：制动方式，液压站为Z，电液制动器为Y，气动为Q第一特征：乘人装置类别，活动抱索器（H）产品型号：架空乘人装置固定抱索器（省略）编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页RJY系列煤矿固定抱索器架空乘人装置产品使用说明书1.产品概述RJY系列煤矿固定抱索器架空乘人装置(以下简称乘人装置),是一种新型的矿井斜巷或平巷人员运送设备。需要严格控制驱动机构部分防水防潮，对于巷道变形严重的巷道不适用。该装置主要由驱动部分、尾轮部分、张紧部分及电控系统组成（如图1）。乘人装置具有运行安全可靠、人员上下方便、随到随行、不需等待、一次性投入低、动力消耗小、操作简单、便于维护、工作人员少和运送效率高等特点。图1乘人装置运行图1.1产品的规格型号如下：张紧机构型式，液压为Y，气动为Q，重锤不注□第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页1.2使用环境条件1海拔高度不超过2500m；2环境温度不高于+40oc；3周围相对空气湿度不大于95%；4可在有沼气、爆炸性混合物的矿井中使用；5可在无破坏绝缘的气体的环境中使用；6可在无明显淋水的地方使用；7可在污染等级：3级。8在以上七条情况下使用必须依据《煤炭安全规程》-2001版中规定执行。2．结构特征与工作原理（如图1）乘人装置通过电动机带动减速机构上的驱动轮，摩擦传动架空线路上支托在托（压）索轮上的无极钢丝绳，由钢丝绳带动其上的吊椅在驱动轮和尾轮之间作循环运动。其中钢丝绳通过尾部张紧装置进行张紧，以维持钢丝绳在托轮间的挠度和张力。该设备主要由驱动装置、被动尾轮装置及张紧装置、乘人部分、托绳部分、电控部分组成。2.1驱动装置（图2）矿井乘人装置的驱动装置通常采用悬吊式安装，它主要由电动机1、减速机2、制动器3、驱动轮4和机架5及电器控制部分所组成。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页驱动机构1电动机2减速机3制动器4驱动轮5机架驱动装置中的电动机、减速器、制动器均由我公司提供设计要求，并外协定购。驱动轮、托绳轮、压绳轮和机架及补助设施和电控设施为自制部件。2.1.1电动机煤矿井下使用的电动机为防爆型，并应符合GB3836——2000《爆炸性环境用防爆电气设备》。2.1.2减速器减速器为平面二次包络蜗杆减速器，该减速器具有体积小、扭矩大、传动平稳、噪声低等特点。由于传动比1:50，一级减速可以满足乘人装置运行要求，减少了传动环节，使得驱动装置结构紧凑。2.2被动尾轮装置及张紧装置乘人装置张紧装置通常采用悬吊式安装，它主要由迂回轮（张紧轮）、张紧绞车和配重锤等部分组成。2.2.1尾轮（张紧轮）部分（图3）图22435511第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页运行中线路该部分由尾轮（张紧轮）、尾轮架...
