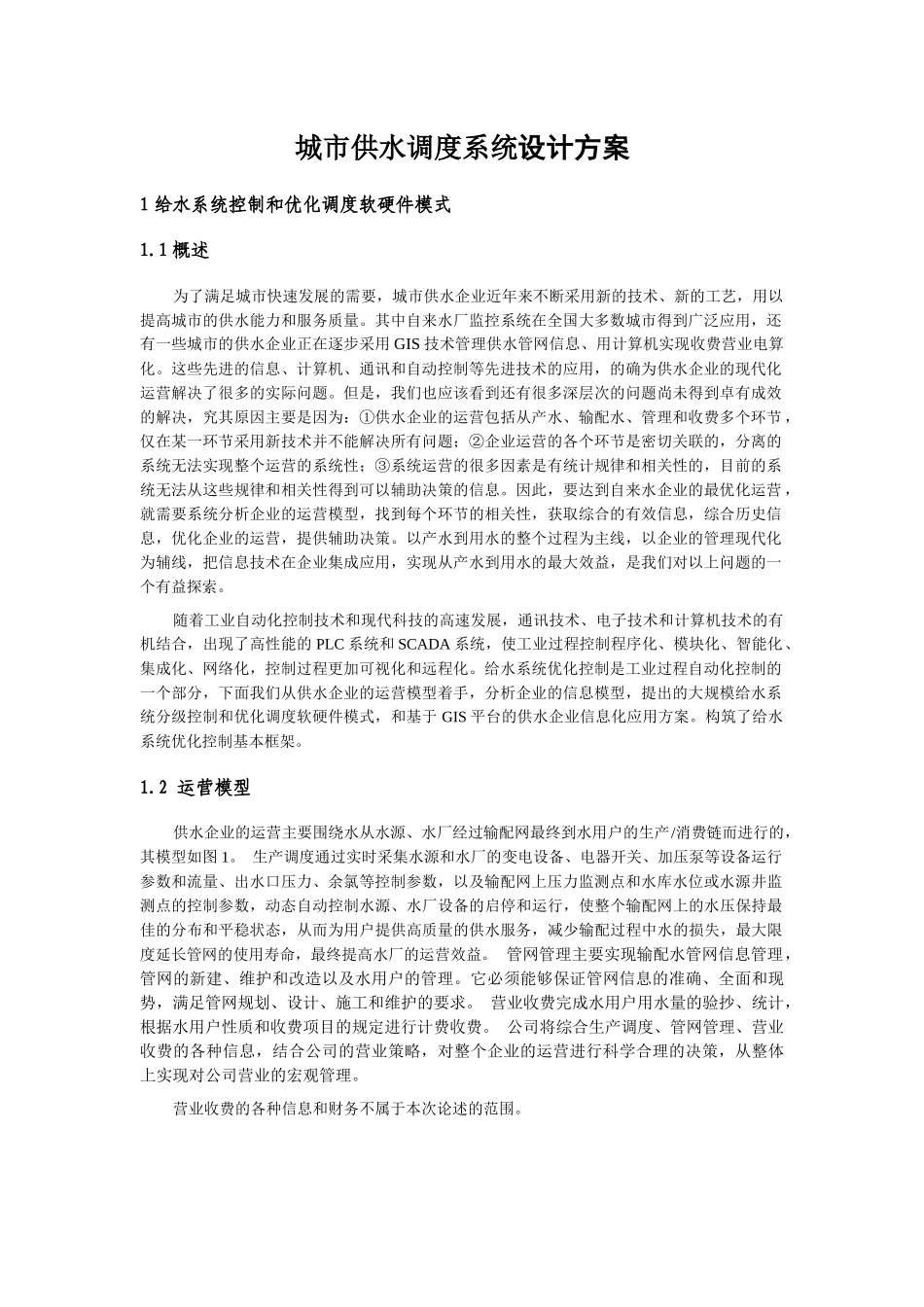

城市供水调度系统设计方案1给水系统控制和优化调度软硬件模式1.1概述为了满足城市快速发展的需要，城市供水企业近年来不断采用新的技术、新的工艺，用以提高城市的供水能力和服务质量。其中自来水厂监控系统在全国大多数城市得到广泛应用，还有一些城市的供水企业正在逐步采用GIS技术管理供水管网信息、用计算机实现收费营业电算化。这些先进的信息、计算机、通讯和自动控制等先进技术的应用，的确为供水企业的现代化运营解决了很多的实际问题。但是，我们也应该看到还有很多深层次的问题尚未得到卓有成效的解决，究其原因主要是因为：①供水企业的运营包括从产水、输配水、管理和收费多个环节，仅在某一环节采用新技术并不能解决所有问题；②企业运营的各个环节是密切关联的，分离的系统无法实现整个运营的系统性；③系统运营的很多因素是有统计规律和相关性的，目前的系统无法从这些规律和相关性得到可以辅助决策的信息。因此，要达到自来水企业的最优化运营，就需要系统分析企业的运营模型，找到每个环节的相关性，获取综合的有效信息，综合历史信息，优化企业的运营，提供辅助决策。以产水到用水的整个过程为主线，以企业的管理现代化为辅线，把信息技术在企业集成应用，实现从产水到用水的最大效益，是我们对以上问题的一个有益探索。随着工业自动化控制技术和现代科技的高速发展，通讯技术、电子技术和计算机技术的有机结合，出现了高性能的PLC系统和SCADA系统，使工业过程控制程序化、模块化、智能化、集成化、网络化，控制过程更加可视化和远程化。给水系统优化控制是工业过程自动化控制的一个部分，下面我们从供水企业的运营模型着手，分析企业的信息模型，提出的大规模给水系统分级控制和优化调度软硬件模式，和基于GIS平台的供水企业信息化应用方案。构筑了给水系统优化控制基本框架。1.2运营模型供水企业的运营主要围绕水从水源、水厂经过输配网最终到水用户的生产/消费链而进行的，其模型如图1。生产调度通过实时采集水源和水厂的变电设备、电器开关、加压泵等设备运行参数和流量、出水口压力、余氯等控制参数，以及输配网上压力监测点和水库水位或水源井监测点的控制参数，动态自动控制水源、水厂设备的启停和运行，使整个输配网上的水压保持最佳的分布和平稳状态，从而为用户提供高质量的供水服务，减少输配过程中水的损失，最大限度延长管网的使用寿命，最终提高水厂的运营效益。管网管理主要实现输配水管网信息管理，管网的新建、维护和改造以及水用户的管理。它必须能够保证管网信息的准确、全面和现势，满足管网规划、设计、施工和维护的要求。营业收费完成水用户用水量的验抄、统计，根据水用户性质和收费项目的规定进行计费收费。公司将综合生产调度、管网管理、营业收费的各种信息，结合公司的营业策略，对整个企业的运营进行科学合理的决策，从整体上实现对公司营业的宏观管理。营业收费的各种信息和财务不属于本次论述的范围。1.3信息模型系统运营的信息包括变化的动态信息和相对稳定的静态信息。动态信息主要是通过动态监测系统获取的实时变化的信息，主要包括水厂（水源地）配电设备、工艺设备的运行状态信息，比如变压器的电压电流、配电开关的闭合状态、加压泵的电压电流功率等；水厂出水口压力、流量和余氯等工艺参数信息；管网压力监测点的压力信息和水库的水位信息。这些信息一方面通过自动控制系统反馈，控制水厂设备的正常运行，另一方面送到公司进行综合分析。还有一类动态信息就是水厂累计流量信息、水厂设备和管网维护信息、漏水调查信息以及用户用水量信息，这些信息经过综合分析，为供水管网的平稳运行、故障排除、查漏维护提供决策支持信息。静态信息包括企业变化缓慢的一些业务信息、地理信息和企业运营的历史信息。这些信息和动态信息相互结合，提供更好的决策支持信息。更好的决策支持信息返回来对水的生产消费环节产生作用，使其成为良性的循环链，达到最大运营效益的要求。1.4给水系统操作控制基本原理1.4.1控制目标给水系统操作控制目标可以是单一的，也可以是多个的，对于取水工程，一般是BOD、DO指标上下限、水库的水位上下限等；...
