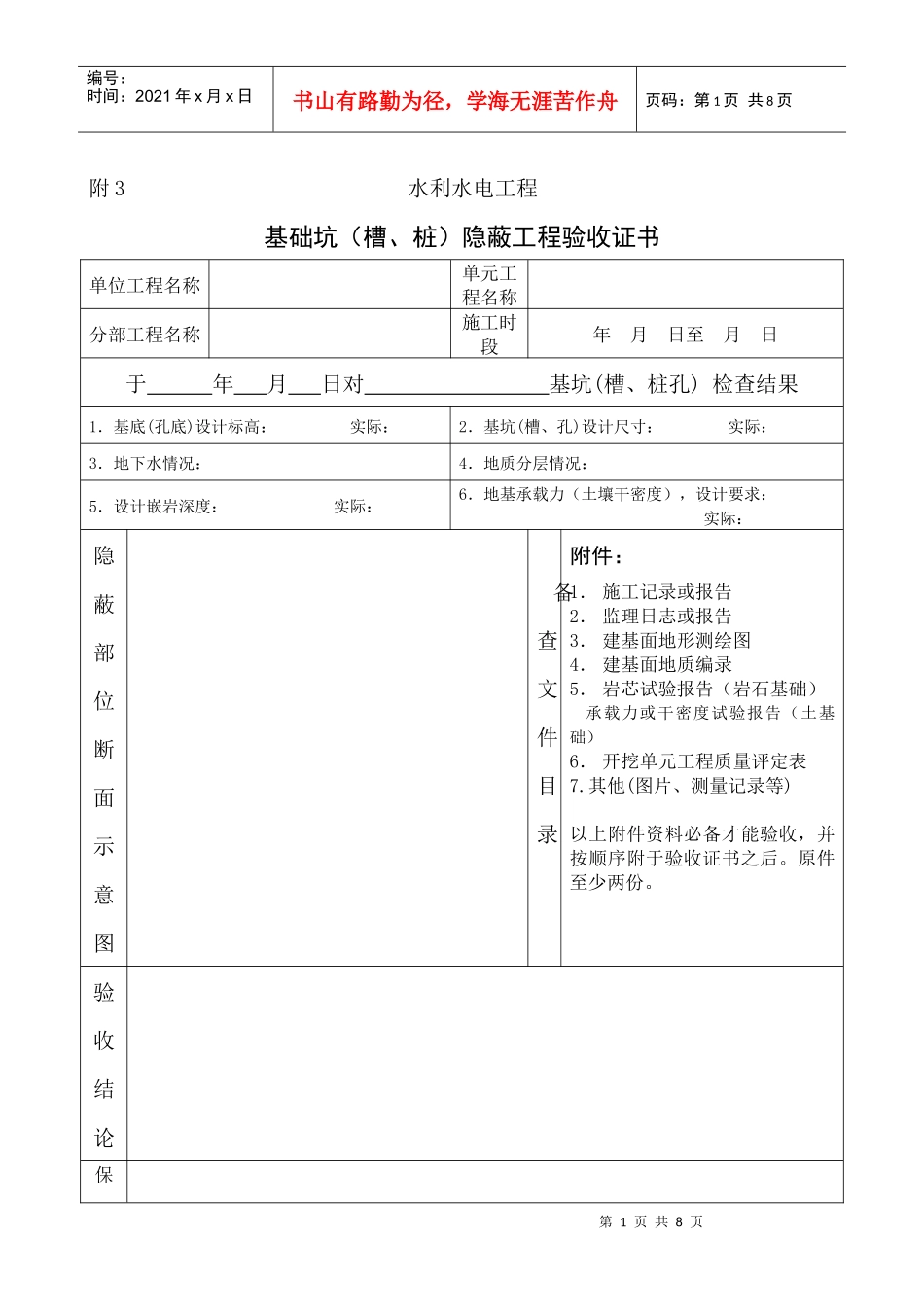

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页附3水利水电工程基础坑（槽、桩）隐蔽工程验收证书单位工程名称单元工程名称分部工程名称施工时段年月日至月日于年月日对基坑(槽、桩孔)检查结果1．基底(孔底)设计标高：实际：2．基坑(槽、孔)设计尺寸：实际：3．地下水情况：4．地质分层情况：5．设计嵌岩深度：实际：6．地基承载力（土壤干密度），设计要求：实际：隐蔽部位断面示意图备查文件目录附件：1．施工记录或报告2．监理日志或报告3．建基面地形测绘图4．建基面地质编录5．岩芯试验报告（岩石基础）承载力或干密度试验报告（土基础）6．开挖单元工程质量评定表7.其他(图片、测量记录等)以上附件资料必备才能验收，并按顺序附于验收证书之后。原件至少两份。验收结论保第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页留意见签名验验收组签名施工单位地勘单位监理单位设计单位建设单位质量监督站技术负责人:项目经理:年月日技术负责人:年月日监理工程师:总监年月日工种负责人:年月日现场代表:年月日监督工程师:年月日重庆市水利工程质量监督中心站编印二、水利水电工程基础坑（槽、桩）隐蔽工程验收证书1、水利工程由于基础未达到设计要求、开挖工艺不符合施工规范，引起工程质量事故是原因之一，故此采用联合验收小组方式进行验收是很必要的，联合验收小组由施工、监理、地勘、设计、建设、质量监督站六个单位派员参加组成。2、《基础基坑(槽、桩孔)隐蔽工程验收证书》（详见附3）的备查文件必须齐备后才能进行验收，备查文件经验收组审查修改后，与验收证书按目录顺序一并装订(包括施工记录及监理控制施工质量的过程文字及表格、录像及照片资料等，但一律装订在验收证书文后)。验收证书单作为首页，备查文件按顺序附于验收证书单之后，基槽(坑)的本单元工程的其他施工及监理资料装订在备查文件的后面。3、备查文件纸张一律使用A4纸打印。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页4、《基础基坑(槽、桩孔)隐蔽工程验收证书》，中的验收结论，参考写法“施工方法及工艺是否符合施工规范，开挖尺寸、基础面的岩性等是否符合设计要术，开挖工程质量评为优良或者合格，同意验收否。”在验收结论里可写明下一工程应注意的问题。5、备查文件的编写提纲如下，供参考，根据提纲结合工程实际编写，可增可减。附件1.施工报告的提纲一、概况说明单元工程的名称、位置、桩号，开工日期及完工日期二、设计要求三、施工依据1.施工设计及相关文件。2..《水工建筑岩石基础开控工程施工技术规范》(SL52-94)。3..《水利水电工程施工测量规范》(SL52-93)。………四、施工布署1.施工用水、电2..使用的主要机械表3..施工道路布置第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页4..弃料处理5..其他五、施工方法1.覆盖层清除2.石方开挖3.保护层开挖………六、自检情况基岩岩性，岩基取芯试验结果基岩承载力，达到设计要求否七、地基处理无此项就不必写八、应有施工单位项目部的盖章附件2.监理报告的提纲一、概况说明单元工程的名称、位置、桩号，单元工程是如何划分的，见证的开工日期及完工日期二、设计要求三、施工依据1.施工设计及相关文件。2..《水工建筑岩石基础开控工程施工技术规范》(SL52-94)。3..《水利水电工程施工测量规范》(SL52-93)第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页………四、施工布署见证情况1.施工用水、电2..使用的主要机械表3..施工道路布置4..弃料处理5..其他五、施工方法见证情况1.覆盖层清除2.石方开挖3.保护层开挖………六、复核情况基岩岩性，岩基取芯试验结果基岩承载力，达到设计要求否七、地基处理见证情况无此项就不必写八、应有监理单位项目部的盖章附件3.建基面地形测绘图要求将施工测量资料汇集起来，用平面图、剖面图表示出该基槽(坑)的验第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
