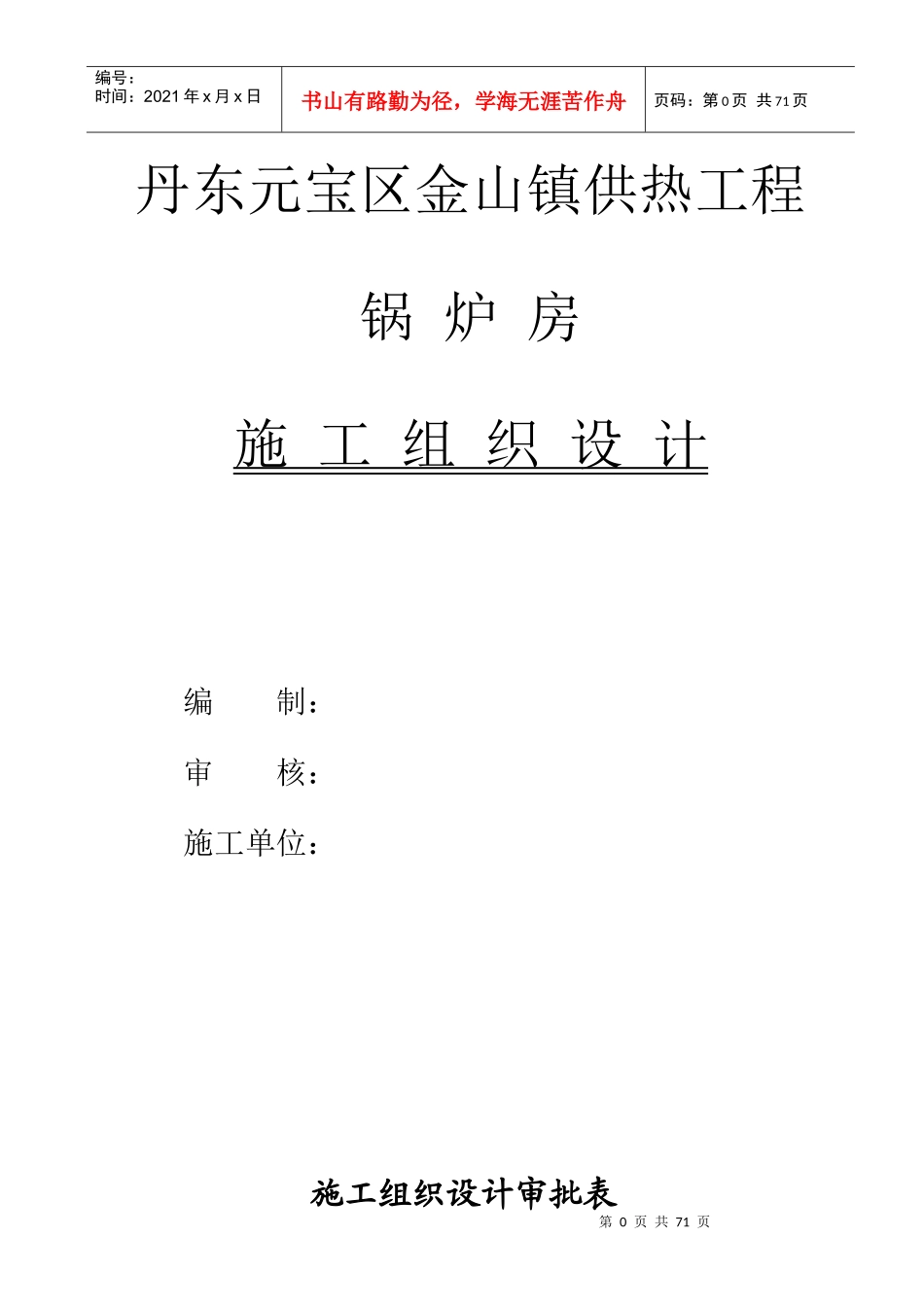

第0页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共71页丹东元宝区金山镇供热工程锅炉房施工组织设计编制：审核：施工单位：施工组织设计审批表第1页共71页第0页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共71页施工单位：丹东市隆宇建筑工程有限公司项目负责人（签字）：技术负责人（签字）：施工员（签字）：2012年月日监理单位：丹东通达建设监理有限责任公司项目监理（签字）：总监（签字）：2012年月日建设单位：辽宁宗裕房地产开发有限公司丹东项目部项目负责人（签字）：2012年月日第2页共71页第1页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页第一章编制依据及说明一、编制依据1、丹东元宝区金山镇供热工程招标文件。2、建设部沈阳煤气热力研究设计研究院的《丹东元宝区金山镇供热工程》施工图纸。3、施工图要求的施工标准规范、国家和行业现行施工验收标准规范以及与工程有关的法律、法规、图集等。4、本次招标的有关说明及文件。5、施工现场实际勘察情况。6、公司实际施工技术装备能力。7、同类工程施工经验等。二、编制说明1、本施工组织设计是根据招标文件和施工图的工程范围以及该工程的特点，结合我项目部的施工能力及技术装备情况，并与有关人员反复讨论，研究而进行编制的。2、在编制过程中，注重于：主要部位施工方法；工期计划；主要管理人员及劳动力安排计划；主要机具安排计划；保证工期、质量、安全和文明施工的主要措施等。其他只作简要说明。3、人员组织机具投入及目标制定等是根据我公司的综合能力及现实状况编制的。第二章工程概况及特点一、工程概况1、建设单位：辽宁宗裕房地产开发有限公司丹东项目部2、设计单位：建设部沈阳煤气热力研究设计院3、地质单位：辽宁省地质矿产局辽东勘察院4、监理单位：丹东通达建设监理有限责任公司5、施工单位：丹东市隆宇建筑工程有限公司6、本工程设计为5台46MW共计230MV热水锅炉房。包括主厂房区域、电气设施、输煤系统、除灰及除尘设施、供热及辅助（附属）生产建（构）筑物等。7、本工程建筑占地面积为6825.39㎡，总建筑面积为11470.53㎡，结构形式为框架结构，结构安全等级为二级，设计使用年限50年，耐火等级二级。8、本工程基础为螺旋钻孔桩基础，桩径D=600mm,桩长不小于10m，桩端持力层为强风化花岗岩层，桩端进入持力层不小于1m，单桩竖向承载力特征值为1000KN。屋面为钢结构（钢梁、钢屋架），屋面板为岩棉夹芯彩钢板。2、建筑结构概况1）型钢、钢板：Q235、Q235-B。2）钢筋：HPB235：主要用于箍筋；HRB335、HRB400：用于梁、柱及板主要受力钢筋；3）混凝土：垫层C15、桩C40、基础梁及承台、输煤廊墙、梁、板C35、主厂房现浇第3页共71页第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页梁板、柱、设备基础为C30（二次浇注采用C40细石砼）,蓄水池部分采用防水混凝土，抗渗等级为C30P6，输煤廊基础采用C35P6混凝土。4）砂浆：地上或防潮层以上砌体采用M5混合砂浆，地下采用M5水泥砂浆。5）砌体：地上：陶粒空心砌块（MU5），其密度不大于1000KN/M3。地下：承重多孔砖(MU10)。6）屋面保温板：岩棉芯板用于有保温要求的建筑，如主厂房等。7）楼地面：细石砼地面和预制水磨石地面，防滑地砖楼地面。8）门窗：塑钢门窗、钢质防火门。二、工程特点本工程体系庞大、组合复杂，且平面、立面布置以及结构形式受工艺布置影响较大。施工项目多，交叉工序繁杂。层高高，施工难度大。施工场地开阔，需要合理布局，保证工程顺利施工。第三章施工组织机构一、施工组织机构说明根据本工程的规模和特点，以及确保该工程的施工质量、安全及工期，为加强我司对本工程施工的组织及领导，对本工程施工拟采用项目法施工，在现场成立项目经理部，即在施工现场建立以项目经理（项目经理由具有丰富施工经验的，且具有项目经理证的资深人员担任）为首的项目经理部，项目经理部承担整个施工全过程中的质量、工期、安全、成本以及文明施工等的组织、协调和管理等工作。公司总部所有职能部门负责人...
