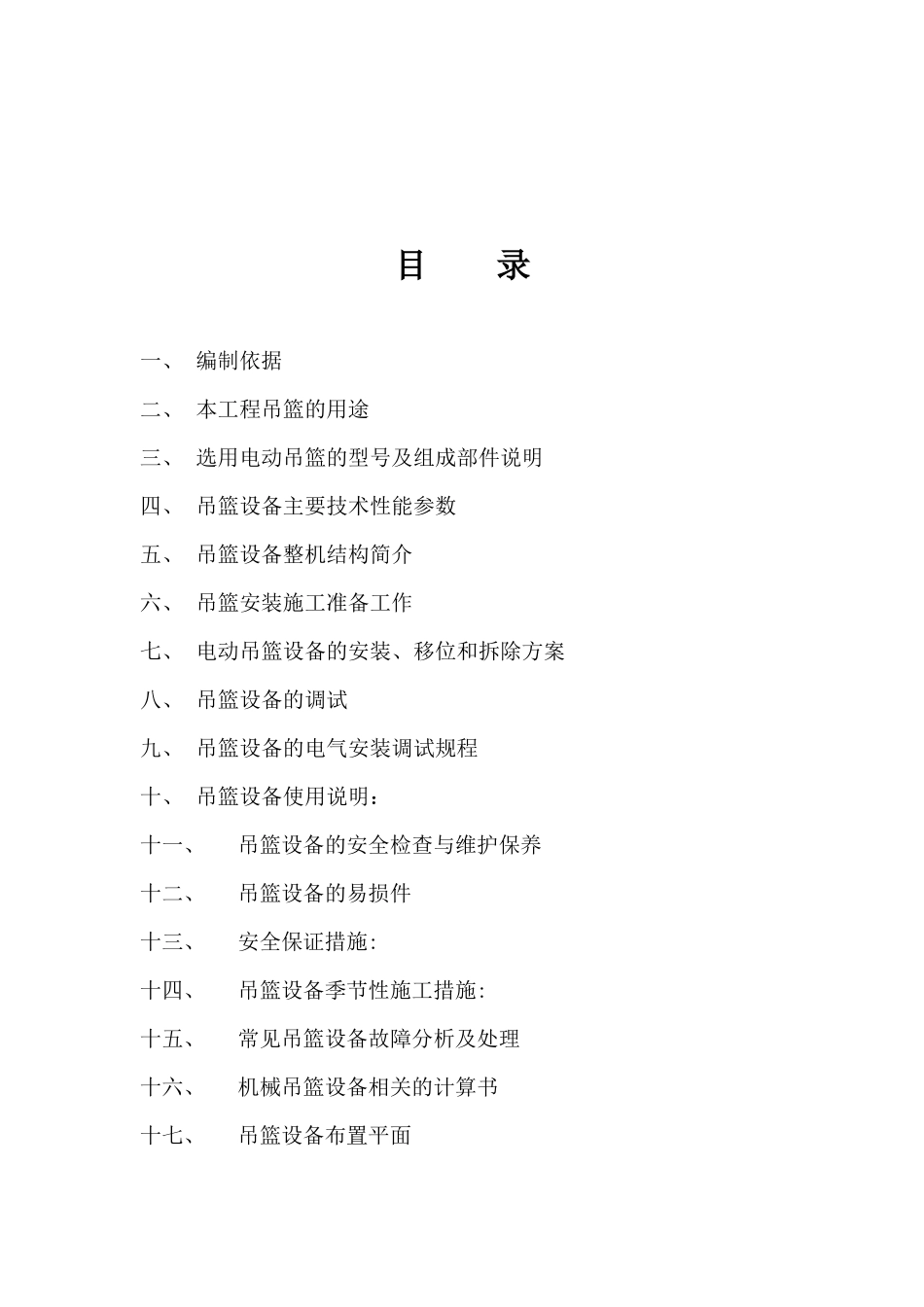

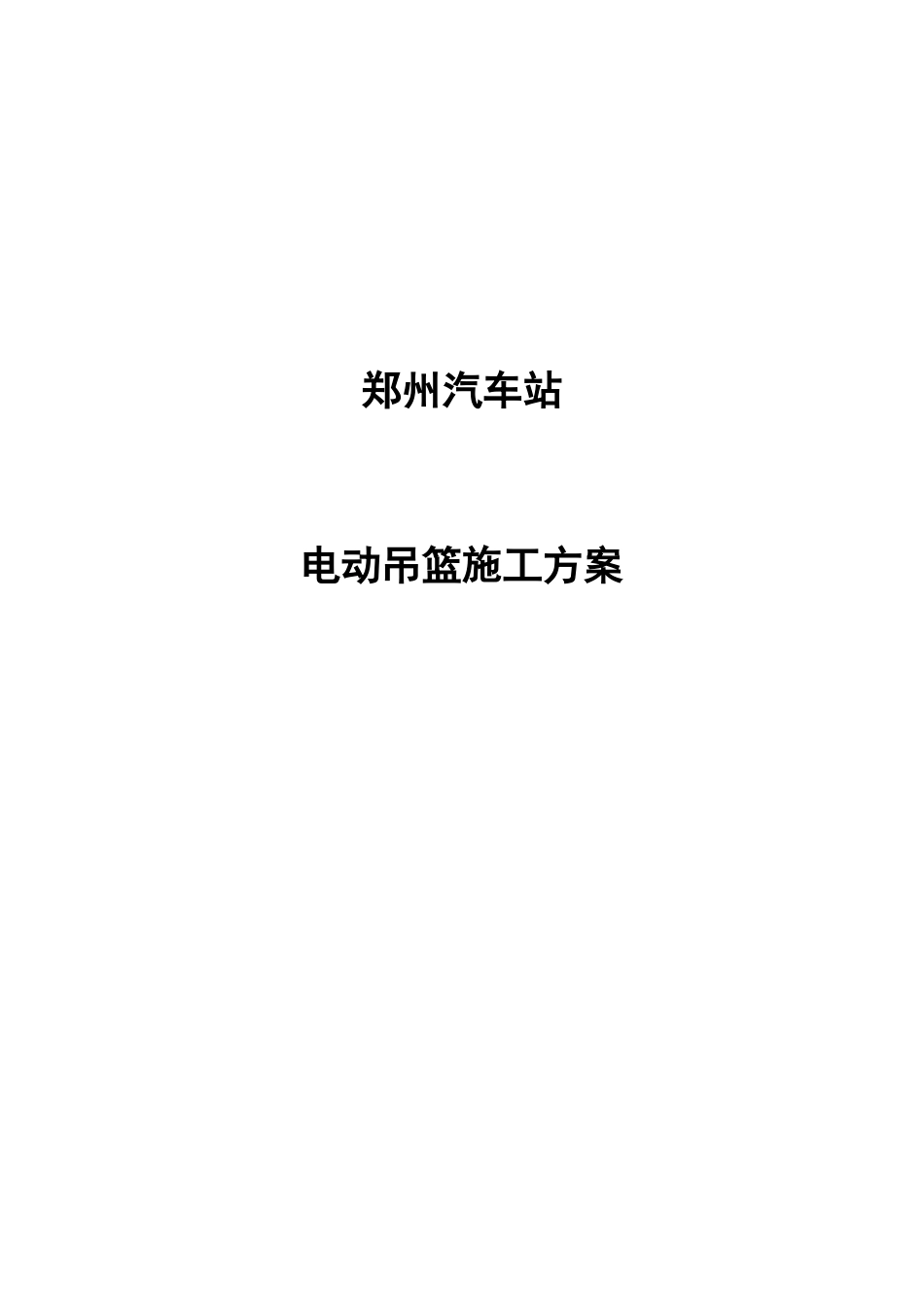

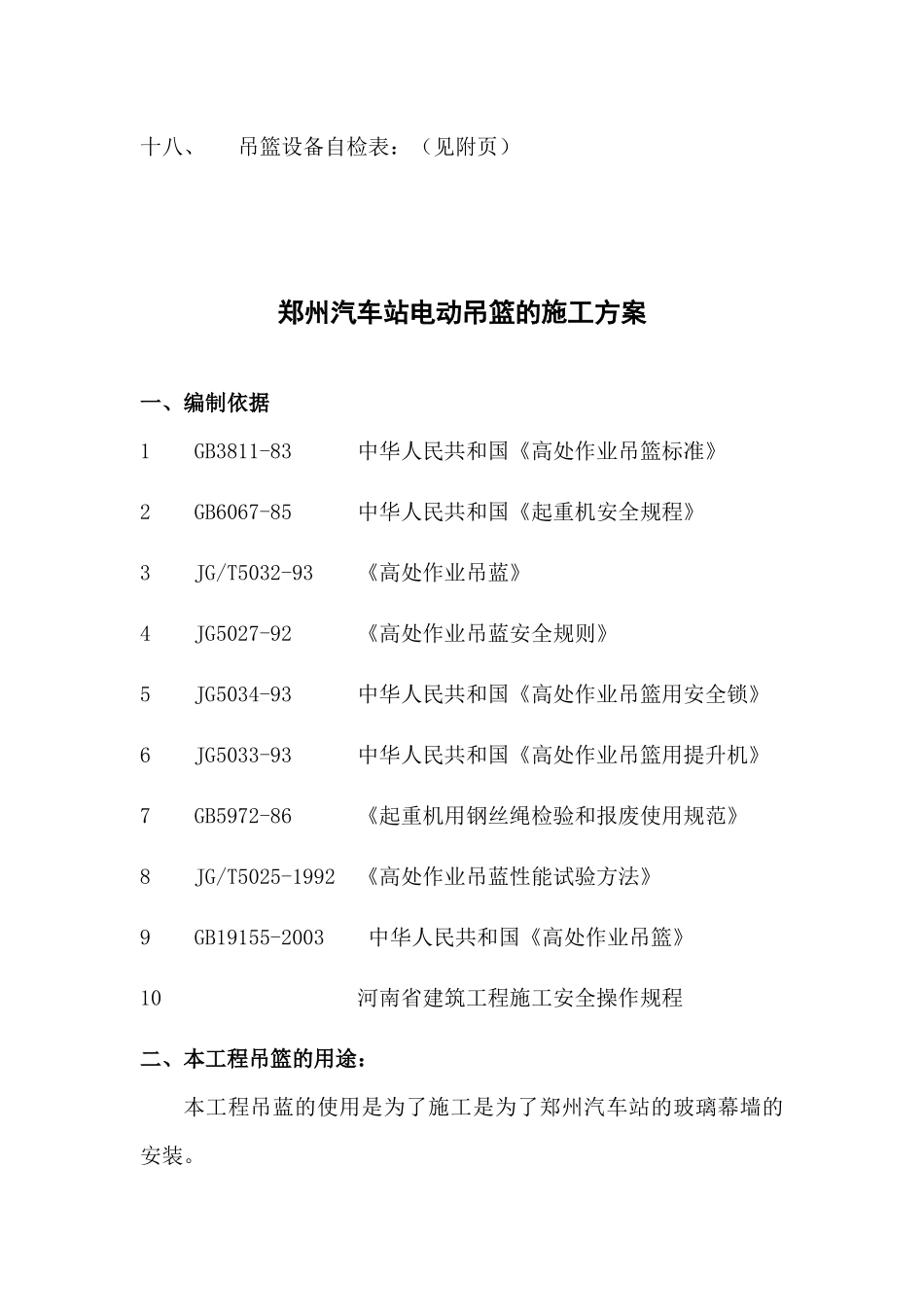

郑州汽车站电动吊篮施工方案目录一、编制依据二、本工程吊篮的用途三、选用电动吊篮的型号及组成部件说明四、吊篮设备主要技术性能参数五、吊篮设备整机结构简介六、吊篮安装施工准备工作七、电动吊篮设备的安装、移位和拆除方案八、吊篮设备的调试九、吊篮设备的电气安装调试规程十、吊篮设备使用说明：十一、吊篮设备的安全检查与维护保养十二、吊篮设备的易损件十三、安全保证措施:十四、吊篮设备季节性施工措施:十五、常见吊篮设备故障分析及处理十六、机械吊篮设备相关的计算书十七、吊篮设备布置平面十八、吊篮设备自检表：（见附页）郑州汽车站电动吊篮的施工方案一、编制依据1GB3811-83中华人民共和国《高处作业吊篮标准》2GB6067-85中华人民共和国《起重机安全规程》3JG/T5032-93《高处作业吊蓝》4JG5027-92《高处作业吊蓝安全规则》5JG5034-93中华人民共和国《高处作业吊篮用安全锁》6JG5033-93中华人民共和国《高处作业吊篮用提升机》7GB5972-86《起重机用钢丝绳检验和报废使用规范》8JG/T5025-1992《高处作业吊蓝性能试验方法》9GB19155-2003中华人民共和国《高处作业吊篮》10河南省建筑工程施工安全操作规程二、本工程吊篮的用途：本工程吊蓝的使用是为了施工是为了郑州汽车站的玻璃幕墙的安装。三、选用电动吊篮的型号及组成部件说明：我公司准备在本工程的幕墙施工过程中,根据需要北面A轴到D粥2个4米的一个3米北面E轴都P轴的4米的5个2打个5米南面A轴都D轴2个4米1个3米南面E轴到P轴4米的5个2个5米西面1轴到12轴5个5米东面3轴到10轴2个5米1个4米北面阴井1个5米1个1.5米南面阴井1个5米易个1.5米共计32台吊篮每个提升机按1.5KW64个提升机按96KW需要用承受270KW的电线和空开下面将吊篮的型号及相关资料作必要介绍：ZLD630型电动吊篮型号：ZLD630长度：5.0米配重40块（每块25公斤）载重分别为：630公斤ZLD630型电动吊篮组成部件：提升机（ZLD630）2台；安全锁（LSB30）2把；电控箱1套；屋顶吊架2付；工作平台1套；钢丝绳（直径8.6毫米）四根；极限开关（JLXK1-111）2个；手控手柄（COBB1）1只；配重块40块(25公斤/块)；电缆（3×2.5+2×1.5）1根。安全绳1根。四、吊篮设备主要技术性能参数：注:1、整机质量不含配重。2、平台尺寸5m×0.7m×1.53m。五、吊篮设备整机结构简介：ZLD630型号电动吊篮1、悬挂机构2、限位板3、安全钢丝绳4、工作钢丝绳5、安全锁6、提升机7、单层平台（ZLD630）8、电控箱9、连接架ZLD630型吊篮由提升机为单层平台，安全锁（两个），悬挂机构和电控箱等组成。（一）平台平台主要由围栏、底板、提升架、挡板等组成。平台长度为5m，基本节长度为2.5m，用螺栓将基本节边接可组成5m的单层平台。提升机、安装在提升架上，电控箱固定在平台的围栏上。（二）悬挂机构吊篮有两套相同的悬挂机构，悬挂机构架设于建筑物或构物上，通过钢丝绳悬挂平台。悬挂机构伸出量（A）通常为1.3m---1.5m通过前、中、后梁调节确定所要求的伸出量（A）前、后支座间距（B）标准为4.8m时，吊篮的悬挂机构应配置足够质量的配套重，配重力臂应是前倾力臂的两倍以上，按下式计算所需配重：G≥N·TA·A·F·KB·TF——额定载荷(包括人、平台、钢丝绳等自重)；T——每块配重铁重量；K——安全系数（K=2）；N——配生铁数量；A——伸出量；B——前、后支座间距；G——配生铁总重。安装时,首先，将前梁1装入前支座4的套管中，后梁6装入后支座7的套管中，中间用中梁5进行连接，根据屋面情况选定前梁1的伸出量及中梁5、后梁6的长度.装上支柱3和连板9，然后用螺栓将所有连接点联接牢固，最后用紧线器8锁紧加强钢丝绳2，不得有松弛现象。钢丝绳有一定的预紧力，当伸出1.5m时其端点向上挠度约30mm。在前梁上挂机构定位。（三）提升机提升机由电磁制动电机，离心限速装置，一套两级减速机构及钢丝绳输送机构等组成，整个机构结构紧凑、性能先进。N=（四）安全锁安全锁固定在平台两端的提升架上，当平台倾斜角度达到锁绳角度时，能自动锁住安全钢丝绳，使平台立即停止下行。（五）钢丝绳将工作钢丝绳先穿过安全锁滚轮有提升架导绳轮，再插入提升机入绳口内，启动提升机，工作钢丝绳自动卷绕...
