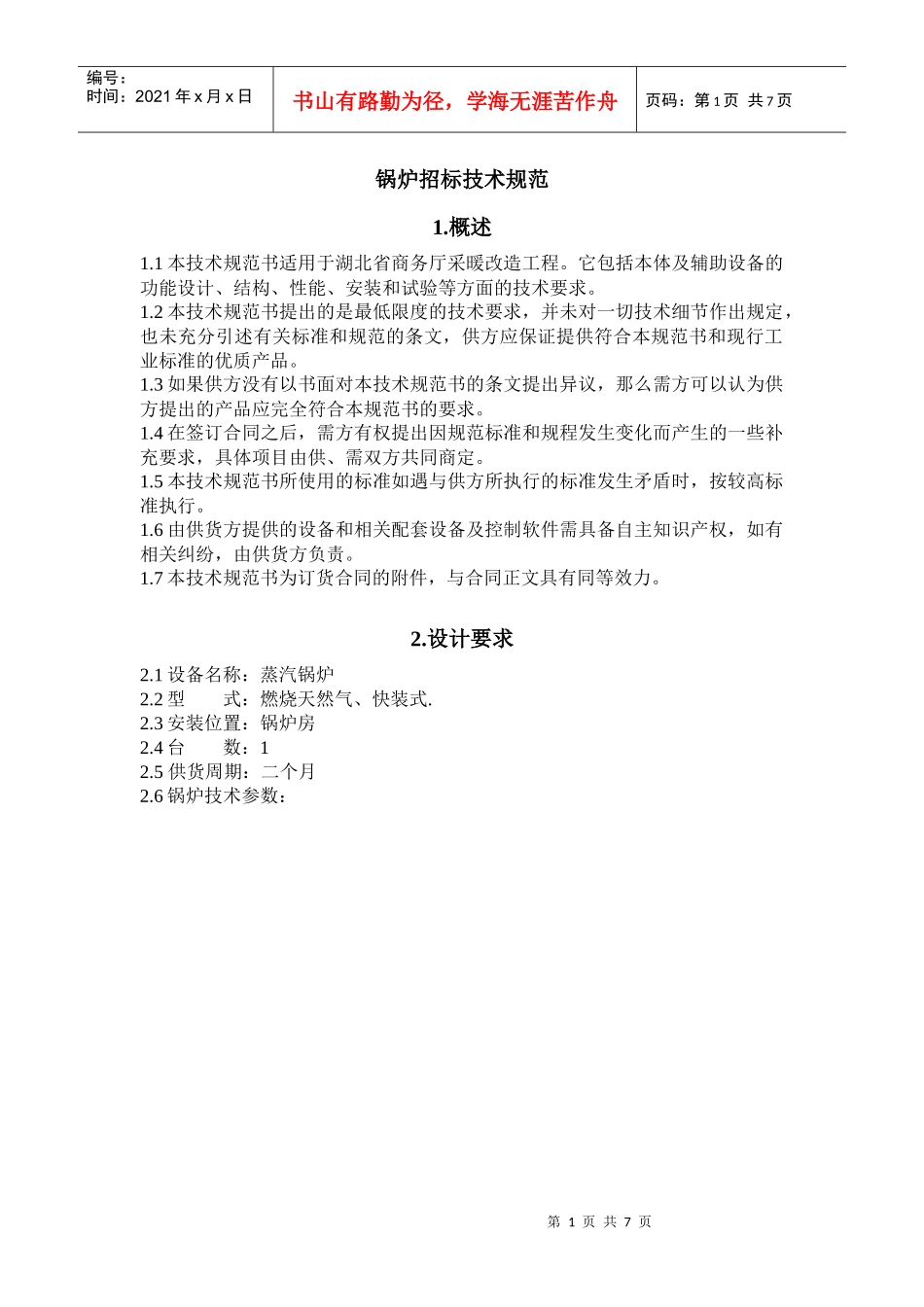

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页锅炉招标技术规范1.概述1.1本技术规范书适用于湖北省商务厅采暖改造工程。它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和现行工业标准的优质产品。1.3如果供方没有以书面对本技术规范书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本规范书的要求。1.4在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。1.5本技术规范书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。1.6由供货方提供的设备和相关配套设备及控制软件需具备自主知识产权，如有相关纠纷，由供货方负责。1.7本技术规范书为订货合同的附件，与合同正文具有同等效力。2.设计要求2.1设备名称：蒸汽锅炉2.2型式：燃烧天然气、快装式.2.3安装位置：锅炉房2.4台数：12.5供货周期：二个月2.6锅炉技术参数：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1.0锅炉1.1类型快装式燃气蒸汽锅炉1.2单台额定蒸发量6t/h1.3额定蒸汽压力1.25MPa1.4额定蒸汽温度194℃1.5设计热效率≥90%1.6燃烧器德国原装进口威索燃烧机(带消音罩)1.7锅炉结构卧式1.8烟箱双密封结构，确保不漏烟，并配备疏水装置。1.9控制系统采用日本YOSHITAKE或西门子控制系统1.10显示方式液晶显示触摸屏1.11控制方式PLC控制，触摸屏自动控制和按钮手动控制两套独立的控制系统1.12控制元件采用日本YOSHITAKE或西门子控制元件1.13监制内容锅炉的水位、压力、温度、燃烧火力及炉胆壁温.1.13外部设备联动可实现循环水泵联动控制1.14故障连锁保护具备故障连锁保护功能1.15工作记忆功能能够记忆机组工作状态的各种运行参数，历史故障记录功能1.16燃料1.17天然气8000kca1/Nm31.18锅炉补水泵采用格兰富水泵1.19烟囱长度不小于20m，采用不锈钢材质，且需配备热回收装置，长度不小于1.5m。1.20阀门及仪表采用斯派沙克品牌第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3.设计条件与环境条件3.1燃气品质3.1.1燃气种类：天然气3.1.2燃气特性：参见天然气气公司资料3.2环境条件；室内布置3.3水质条件；武汉市自来水4.技术要求4.1设备说明——快装式燃气锅炉；——室内布置；——锅炉效率不低于90%；——燃天然气（8000Kcal/Nm3）4.2技术性能要求4.2.1总的技术要求a、锅炉厂提供的所有设备（包括由锅炉厂配套的辅机），运行时的噪音应符合《工业企业噪声标准》的要求。b、锅炉各受热面管子的焊缝应进行100%的无损检验，并应有检验合格证明。出厂前应进行严格检查，不允许有任何异物和焊渣遗留在管内和联箱内。c、对承压部件的设计、制造必须遵守国家颁发的规定。对锅炉承压件中如有合金元素差异较大的异种钢焊接，一般应在制造厂内完成，并应有焊接记录（包括焊前予热、焊接方法、接头型式、电焊条、焊后热处理等）。d、锅炉排污管、疏水管、空气管、加热管、取样管接头，应采取加强结构的捍接型式。e、锅炉在运行时，炉墙、汽水管道、及风道等不允许有异常振动。f、所有承压受热面管排及组件，在出厂前必须经水压试验合格。4.2.2燃烧器a、所配燃烧器与锅炉额定热功率相匹配，噪音小于70分贝。b、点火可靠，着火迅速，空气与燃气混合均匀，空气燃气比可调，燃烧效率符合有关规定。c、火焰形状与炉膛形状相适应，绝不冲刷受热面。d、有足够的压头克服烟气流动阻力。e、程序点火、自动吹扫及熄火保护。f、负荷调节和停机过程自动化，并具有完整的安全保护功能。g、污染物排放符合武汉市环保要求。h、燃烧负荷可无级调节。4.3电气与控制4.3.1电气4.3.1.1供方应按本规范书的要求提供在工厂内装配好机组电控柜，包括各种电气元件、电气接线装置，其电接线装置，其电控柜内部电动机控制及保护设备应配套完整的提供。电控柜电气元器件选型...
