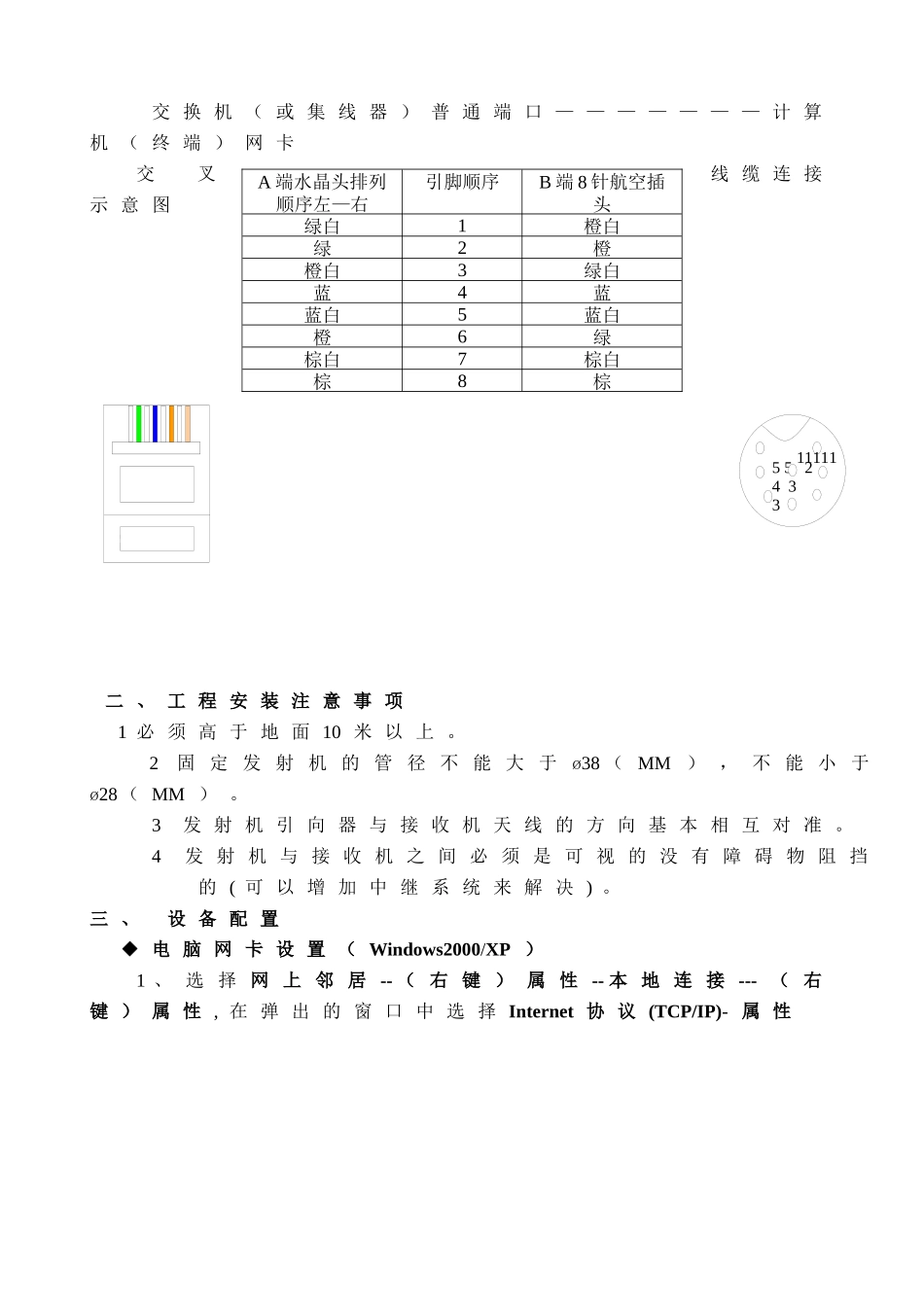

工业级野外全天候微波数字监控系统WQ-5800系列安装使用说明书2007-3-1一、电器安装电器安装根据(图1)标识连接各种电源及信号:1、DC12V-IN(3针航空插头):1脚接正,2脚接负;2、RJ-45接口(8针航空插头):接脚定义见下文;3、状态指示灯:从上往下1、电源指示灯,2、LAN灯,3、W-LAN灯无线远程网络连接器通电后机侧信号透视窗口1、3灯亮,当网线将无线远程网络连接器与电脑连通后,LAN灯亮。(注:网线为交叉线)注:如果以上灯不亮则表示连接不正常,须检查是否通电,网线是否插好。4、复位开关:恢复出厂默认设置。图1WQ-5800系列外观示意图网线接口:交叉线缆适用场合:交换机(或集线器)普通端口———————交换机(或集线器)普通端口55243311111交换机(或集线器)普通端口———————计算机(终端)网卡交叉线缆连接示意图二、工程安装注意事项1必须高于地面10米以上。2固定发射机的管径不能大于ø38(MM),不能小于ø28(MM)。3发射机引向器与接收机天线的方向基本相互对准。4发射机与接收机之间必须是可视的没有障碍物阻挡的(可以增加中继系统来解决)。三、设备配置◆电脑网卡设置(Windows2000/XP)1、选择网上邻居--(右键)属性--本地连接---(右键)属性,在弹出的窗口中选择Internet协议(TCP/IP)-属性A端水晶头排列顺序左—右引脚顺序B端8针航空插头绿白1橙白绿2橙橙白3绿白蓝4蓝蓝白5蓝白橙6绿棕白7棕白棕8棕2、IP地址设置:注:IP地址不能重复。点击“确定”◆无线远程网络连接器设置打开网页浏览器(InternetExplorer),输入网桥的IP地址(网桥的IP地址已设好并贴于桥的侧面.默认IP:192.168.1.1),按下ENTER键,弹出的登陆界面如下图所示。输入用户名和密码(默认的用户名和密码为空),按“确定”进入无线网桥设置页面。登陆后的用户界面如下图所示。页面显示的是系统当前的各参数设置。1.System设置在页面左边的导航菜单里选择System,页面显示的是网桥当前的设置和状态.提示:在AdministratorSettings选项中,页面的最下面可以转换AP(AccessPoint)/ClientBridge模式2.Wireless设置在页面左边的导航菜单里选择Wireless,右边页面显示设备当前状态,如下图所示:点击SSID如下图所示:注:SSID必需一致才能通信。点击11a如下图所示:WirelessMode:选择网桥的工作模式.“Ad-Hoc”(点对点),“Infrastructure”(点对多点).Channel:选择通讯频道.TransmissionRate:选择传输速率.默认设置为Automatic.802.11Mode:选择相应的传输协议.SettingACK_ATimeout:设置信号的有效时间,与发射接收两地距离有直接关系,建议设置为60000设置完毕后点击”Save”保存后弹出重启界面:点击“Reboot”,网桥重新启动。重新启动后新的设置生效。3.LAN设置点击LAN,如下图所示:IPAddressMode:选择”static”模式.IPAddress:由无线网络工程师规划设定.SubnetMask:由无线网络工程师规划设定.DefaultGateway:由无线网络工程师规划设定.设置完毕后点击”Save”保存后弹出重启界面:点击“Reboot”,网桥重新启动。重新启动后新的设置生效。4.LOGS设置:显示事件日记.5.Station设置:显示设备工作状态.6.Help设置:显示设备帮助文档.五、安全使用说明为了您的设备能够安全使用,防止意外出现,请务必按下列要求去做:1设备的架设安装,一定要按照技术说明书中所规定的要求去做。2请按照说明书中规定的电源要求使用电源。3非专业维修人员不可随意拆卸设备,以免造成设备的损坏或人员伤害。4如果设备发生意外故障,请及时与当地销售商联系并由专业维修人员给予及时处理。5设备的安装环境一定要做好防雷措施。六、一般注意事项。1调试过程中,请注意SSID,是否正确(收发必需一致),Channel(信道)是否一致,设定IP地址是否在同一网段或冲突。AP,多点桥(Infrastructure),点对点(ad-hoc)模式选择是否正确(点对点时,接收与发射都选用ad-hoc,多点发射一个接收点时,接收点用AP,发射点用Infrastructure)2注意调试电脑的IP是否与设备IP在同一IP段中。3设备在AP模式下,修改设备IP时需添加网关(DefaultGateway,)网关默认为0.0.0.0,需改为同段的任意IP
