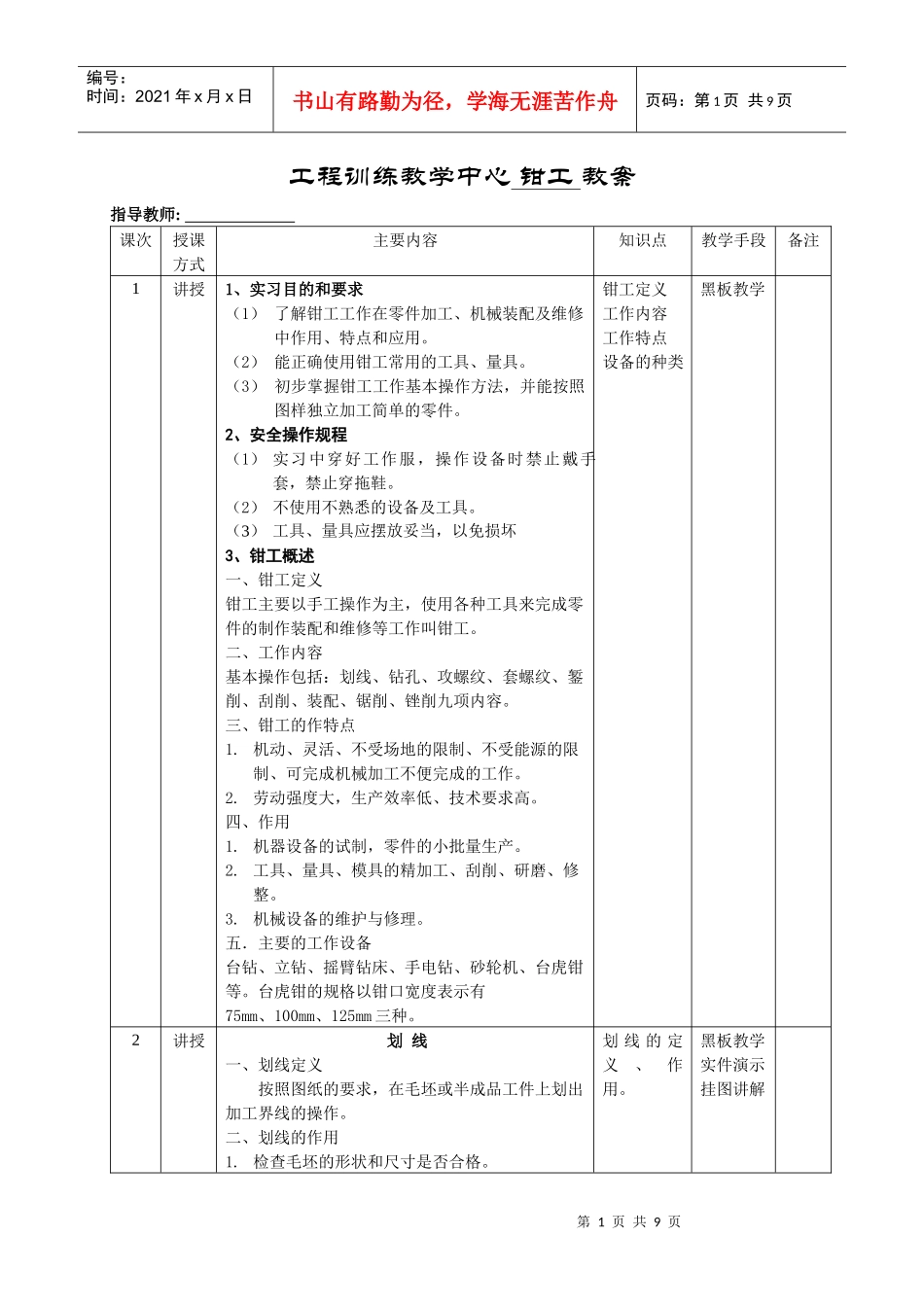

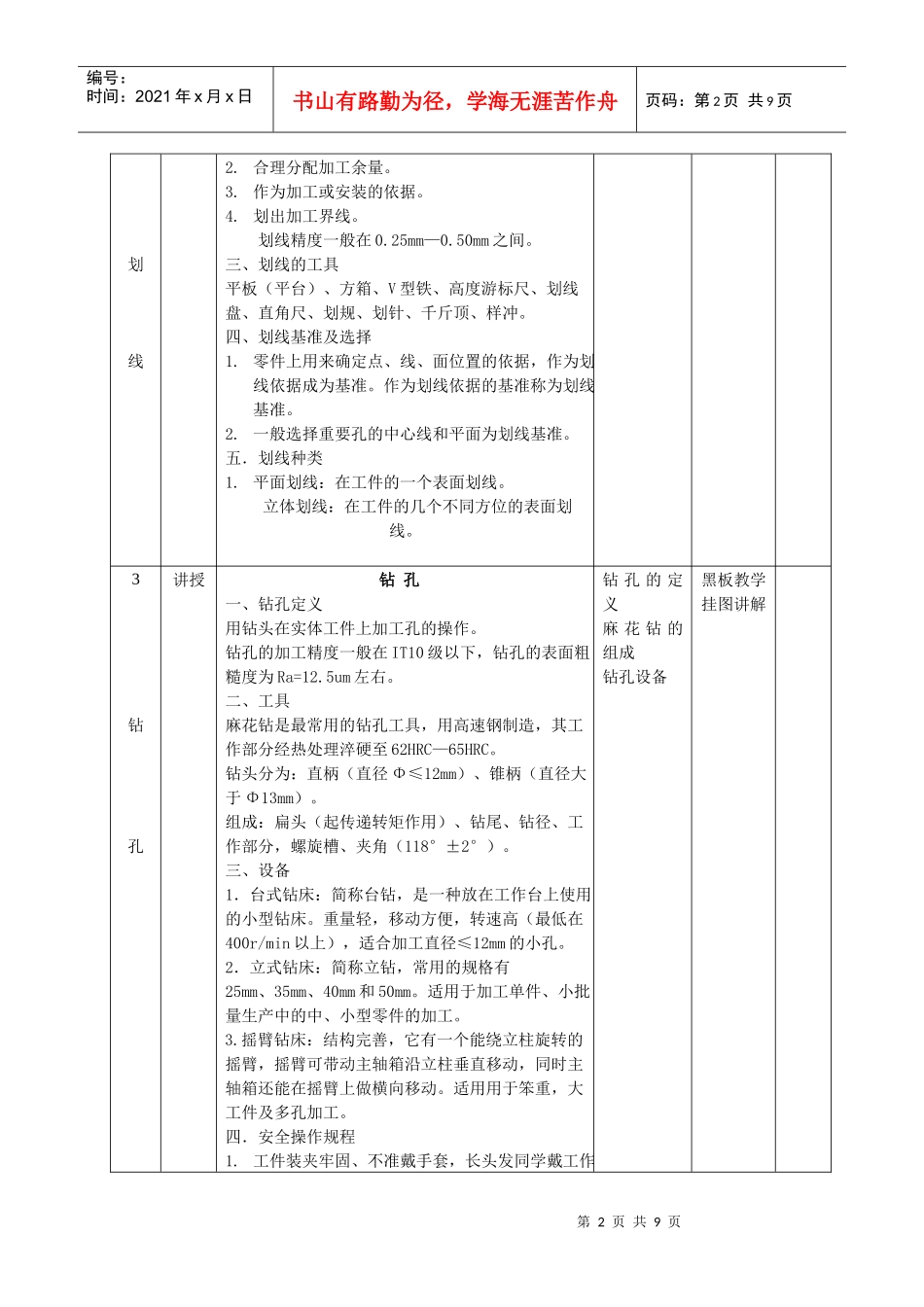

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页工程训练教学中心钳工教案指导教师:课次授课方式主要内容知识点教学手段备注1讲授1、实习目的和要求（1）了解钳工工作在零件加工、机械装配及维修中作用、特点和应用。（2）能正确使用钳工常用的工具、量具。（3）初步掌握钳工工作基本操作方法，并能按照图样独立加工简单的零件。2、安全操作规程（1）实习中穿好工作服，操作设备时禁止戴手套，禁止穿拖鞋。（2）不使用不熟悉的设备及工具。（3）工具、量具应摆放妥当，以免损坏3、钳工概述一、钳工定义钳工主要以手工操作为主，使用各种工具来完成零件的制作装配和维修等工作叫钳工。二、工作内容基本操作包括：划线、钻孔、攻螺纹、套螺纹、錾削、刮削、装配、锯削、锉削九项内容。三、钳工的作特点1.机动、灵活、不受场地的限制、不受能源的限制、可完成机械加工不便完成的工作。2.劳动强度大，生产效率低、技术要求高。四、作用1.机器设备的试制，零件的小批量生产。2.工具、量具、模具的精加工、刮削、研磨、修整。3.机械设备的维护与修理。五．主要的工作设备台钻、立钻、摇臂钻床、手电钻、砂轮机、台虎钳等。台虎钳的规格以钳口宽度表示有75mm、100mm、125mm三种。钳工定义工作内容工作特点设备的种类黑板教学2讲授划线一、划线定义按照图纸的要求，在毛坯或半成品工件上划出加工界线的操作。二、划线的作用1.检查毛坯的形状和尺寸是否合格。划线的定义、作用。黑板教学实件演示挂图讲解第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页划线2.合理分配加工余量。3.作为加工或安装的依据。4.划出加工界线。划线精度一般在0.25mm—0.50mm之间。三、划线的工具平板（平台）、方箱、V型铁、高度游标尺、划线盘、直角尺、划规、划针、千斤顶、样冲。四、划线基准及选择1.零件上用来确定点、线、面位置的依据，作为划线依据成为基准。作为划线依据的基准称为划线基准。2.一般选择重要孔的中心线和平面为划线基准。五．划线种类1.平面划线：在工件的一个表面划线。立体划线：在工件的几个不同方位的表面划线。3钻孔讲授钻孔一、钻孔定义用钻头在实体工件上加工孔的操作。钻孔的加工精度一般在IT10级以下，钻孔的表面粗糙度为Ra=12.5um左右。二、工具麻花钻是最常用的钻孔工具，用高速钢制造，其工作部分经热处理淬硬至62HRC—65HRC。钻头分为：直柄（直径Φ≤12mm）、锥柄（直径大于Φ13mm）。组成：扁头（起传递转矩作用）、钻尾、钻径、工作部分，螺旋槽、夹角（118°±2°）。三、设备1．台式钻床：简称台钻，是一种放在工作台上使用的小型钻床。重量轻，移动方便，转速高（最低在400r/min以上），适合加工直径≤12mm的小孔。2．立式钻床：简称立钻，常用的规格有25mm、35mm、40mm和50mm。适用于加工单件、小批量生产中的中、小型零件的加工。3.摇臂钻床：结构完善，它有一个能绕立柱旋转的摇臂，摇臂可带动主轴箱沿立柱垂直移动，同时主轴箱还能在摇臂上做横向移动。适用用于笨重，大工件及多孔加工。四．安全操作规程1.工件装夹牢固、不准戴手套，长头发同学戴工作钻孔的定义麻花钻的组成钻孔设备黑板教学挂图讲解第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页帽。2.停车后用毛刷清理铁屑和拆装工件。4攻螺纹讲授攻螺纹一、攻螺纹定义用丝锥在内孔中切削出螺纹的操作。二、工具1.丝锥丝锥是专门用来加工小直径内螺纹的成型刀具，一般用合金工具钢9SiCr制造，并经热处理淬硬。丝锥的基本结构形状像一个螺钉，轴向有几条容屑槽，相应地形成几瓣刀刃。丝锥分为：手用丝锥（两支一组）分头锥（承担75%工作量）二锥（承担25%工作量）机用丝锥（一支一组）组成：（1）柄部方头作用是传递扭矩（2）工作部分其中工作部分由切削部分和校准部分组成。丝锥的切削部分常磨成圆锥形，以便使切削负荷分配在几个刀齿上2.铰杠夹持丝锥的工具有可调式和固定式三、攻螺纹前钻孔直径和深度的选择确定其底孔直径D的方法可采用以下经验公式计算：钢材及韧性金属D=...
