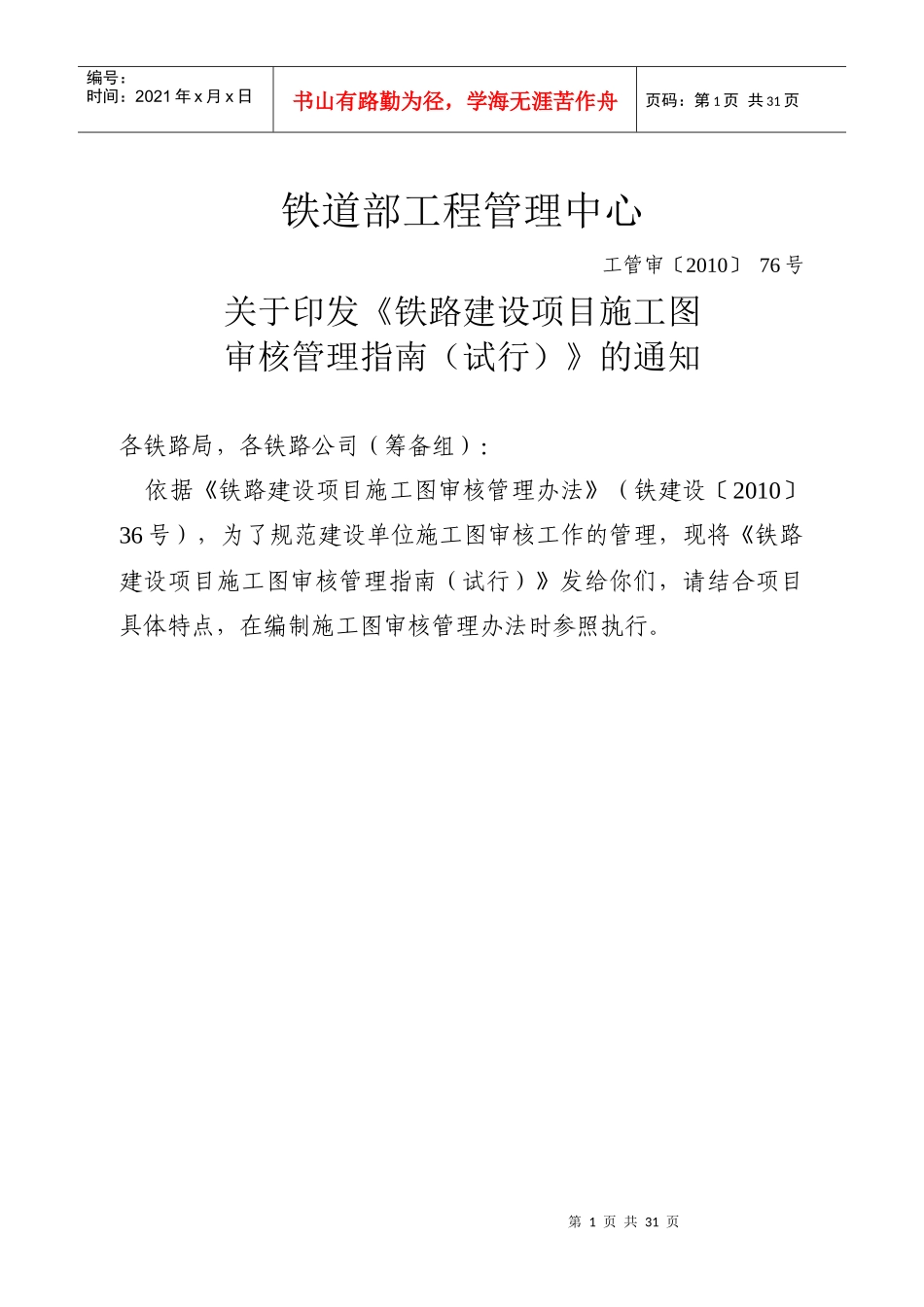

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页铁道部工程管理中心工管审〔2010〕76号关于印发《铁路建设项目施工图审核管理指南（试行）》的通知各铁路局，各铁路公司（筹备组）：依据《铁路建设项目施工图审核管理办法》（铁建设〔2010〕36号），为了规范建设单位施工图审核工作的管理，现将《铁路建设项目施工图审核管理指南（试行）》发给你们，请结合项目具体特点，在编制施工图审核管理办法时参照执行。第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页铁路建设项目施工图审核管理指南（试行）第一章总则第一条为提高勘察设计文件质量，严格控制工程投资，规范铁路建设项目施工图审核工作，根据铁道部《铁路建设工程勘察设计管理办法》（铁道部令第26号）、《铁路建设项目施工图审核管理办法》（铁建设〔2010〕36号）等有关规定，制定本管理指南。第二条本管理指南所称施工图审核是指建设单位在收到设计单位完成的施工图后，在交付施工单位前和施工中变更设计交付施工单位前，对施工图进行的检查核对工作。第三条施工图审核是建设单位按照批准的建设规模、技术标准、工程投资、建设工期等组织建设的重要程序。审核后的施工图是工程实施、验工计价和竣工验收的依据。未经审核的施工图，不得交付施工。第四条施工图审核工作由建设单位总工程师（或副总经理）负责，工程部负责组织实施。第二章相关单位及部门职责第五条建设单位主要职责：1．与勘察设计单位签订供图协议。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页2．与施工图审核单位签订施工图审核合同，明确施工图审核的相关事宜。3．负责组织对施工图审核大纲和设计原则审查。4．组织现场核对工作。5．将重点工程的施工图及审核意见及时报送部工管中心。6．设计单位对施工图审核意见提出异议时，负责组织有关单位进行研究，重大技术问题及时报送部工管中心审查确定。7．对审核后的施工图加盖施工图审核专用印章后交施工单位实施。8．编制施工图审核报告，上报铁道部有关部门。9．具体负责对施工图审核单位考核。第六条设计单位主要职责：1．编制施工图设计原则，按审定批准的施工图设计原则进行施工图设计。2．按照供图协议，提交施工图设计文件及有关资料。3．认真研究审核意见，逐条分析意见和建议，补充勘察，修改设计，并将审核意见落实情况及时反馈给建设单位和审核单位。4．参加现场核对工作。5．对审核单位、建设单位在审核中提出的问题及时进行解释。6．按审核后的施工图工程数量进行施工图投资检算，并与初步设计批准概算进行比较。第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页第七条施工图审核单位主要职责：1．编制施工图审核大纲，按审定的审核大纲开展施工图审核工作。2．设置现场工作机构，具体实施现场核对工作。3．协助建设单位与设计单位签订供图协议。依据供图协议，分批次对设计文件进行审核。4．提交分批审核意见和审核报告。5．协助建设单位完成审核报告6．参与对设计单位的考核。第三章施工图审核的流程第八条施工图审核工作的基本流程施工图审核工作流程可分为准备阶段、实施阶段和总结阶段。施工图审核工作流程图详见附图1。第九条准备阶段工作包括签订施工图审核合同、供图协议，编制施工图审核大纲。准备阶段工作流程图详见附图1–l。1．施工图审核合同（或委托协议）、供图协议(1)施工图审核工作开展之前，建设单位择优选择施工图审核单位，报工程管理中心审查后，与施工图审核单位签订施工图审核合同，明确施工图审核的相关事宜。(2)建设单位与设计单位、审核单位一起商订供图计划，与设计单位签订供图协议。第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页2．编制施工图审核大纲(1)初步设计批复后，设计单位将鉴修后的初步设计文件及相关资料提交给建设单位，建设单位交审核单位。设计单位提交的设计资料主要内容详见附件1。(2)审核单位...
