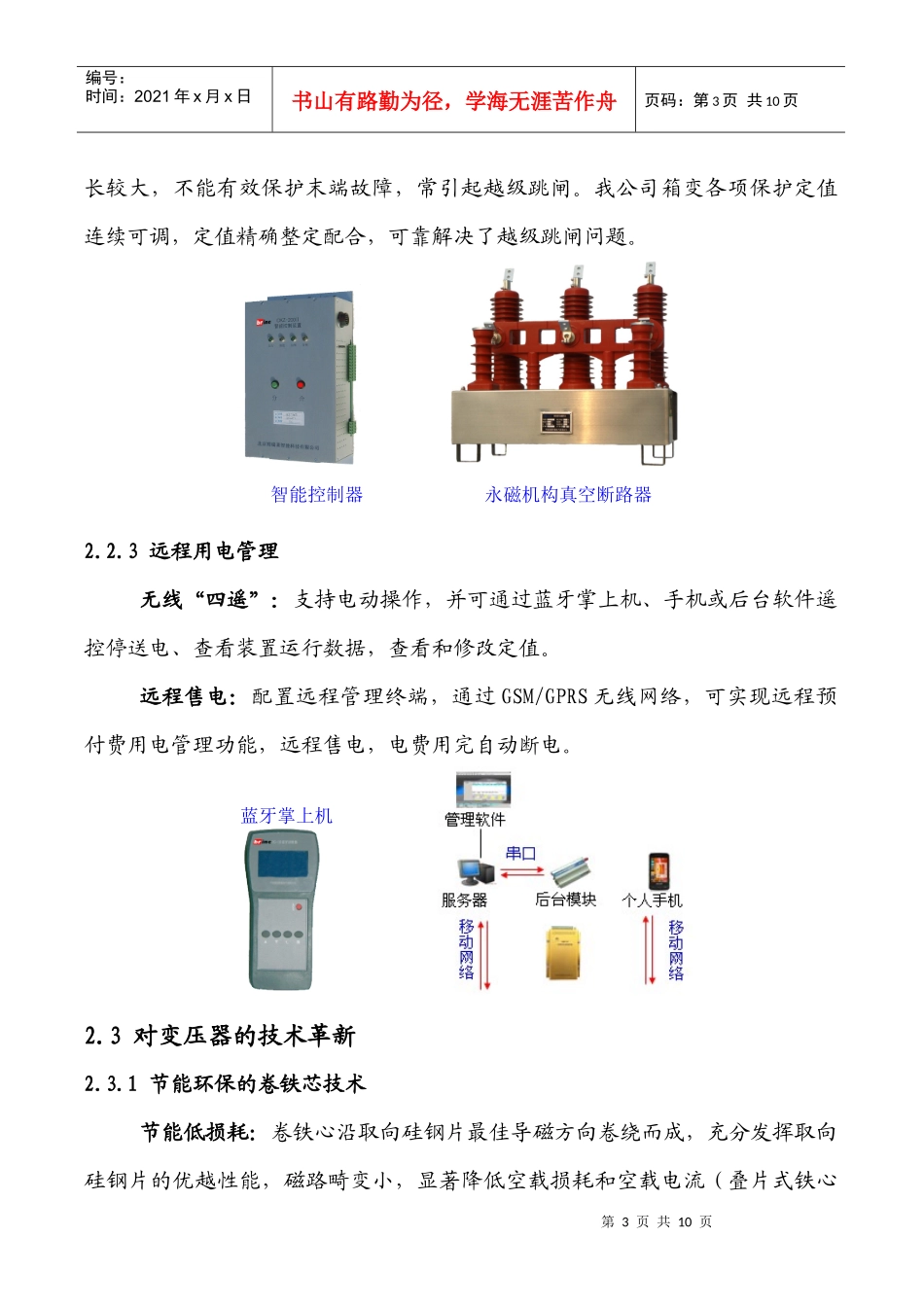

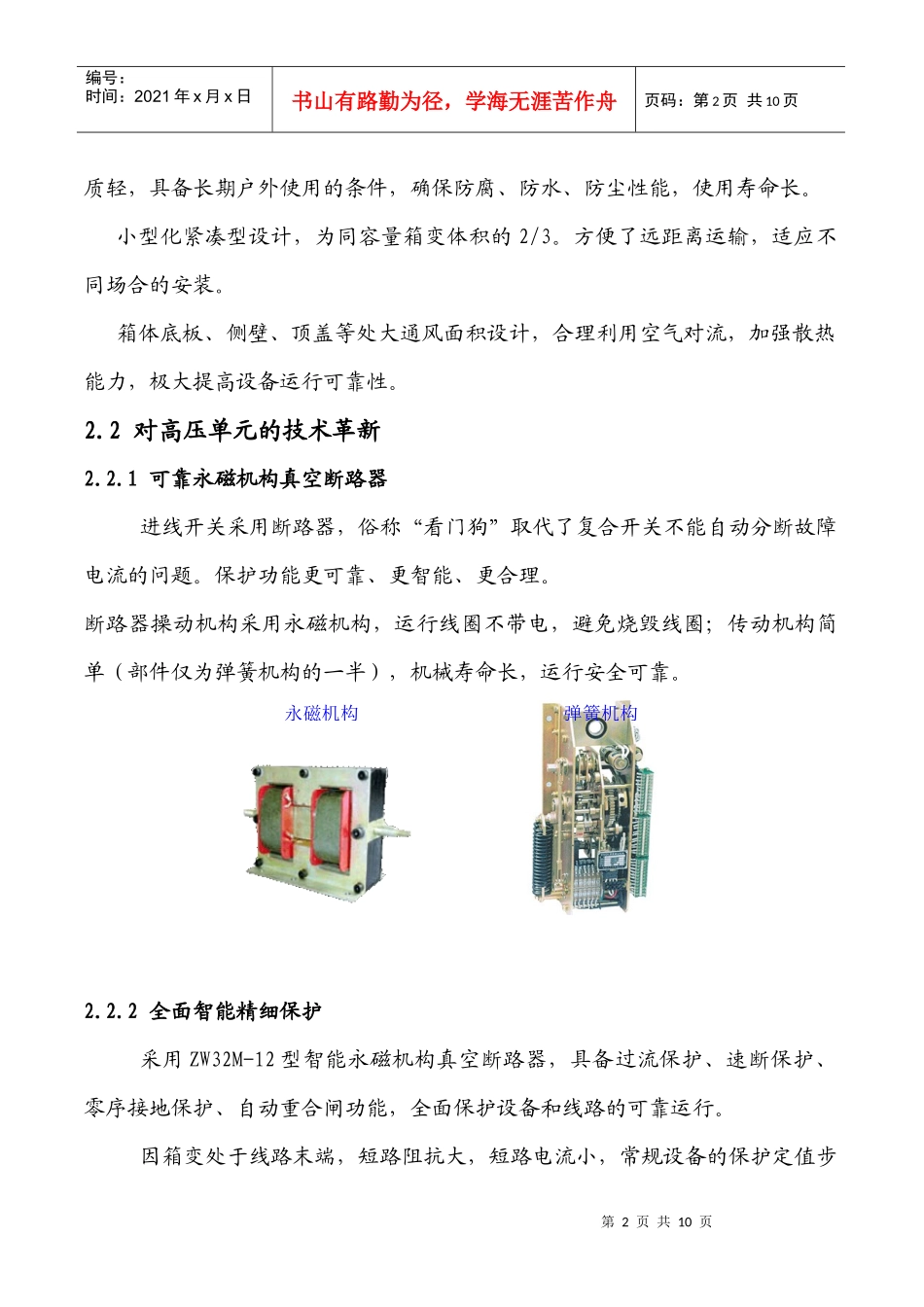

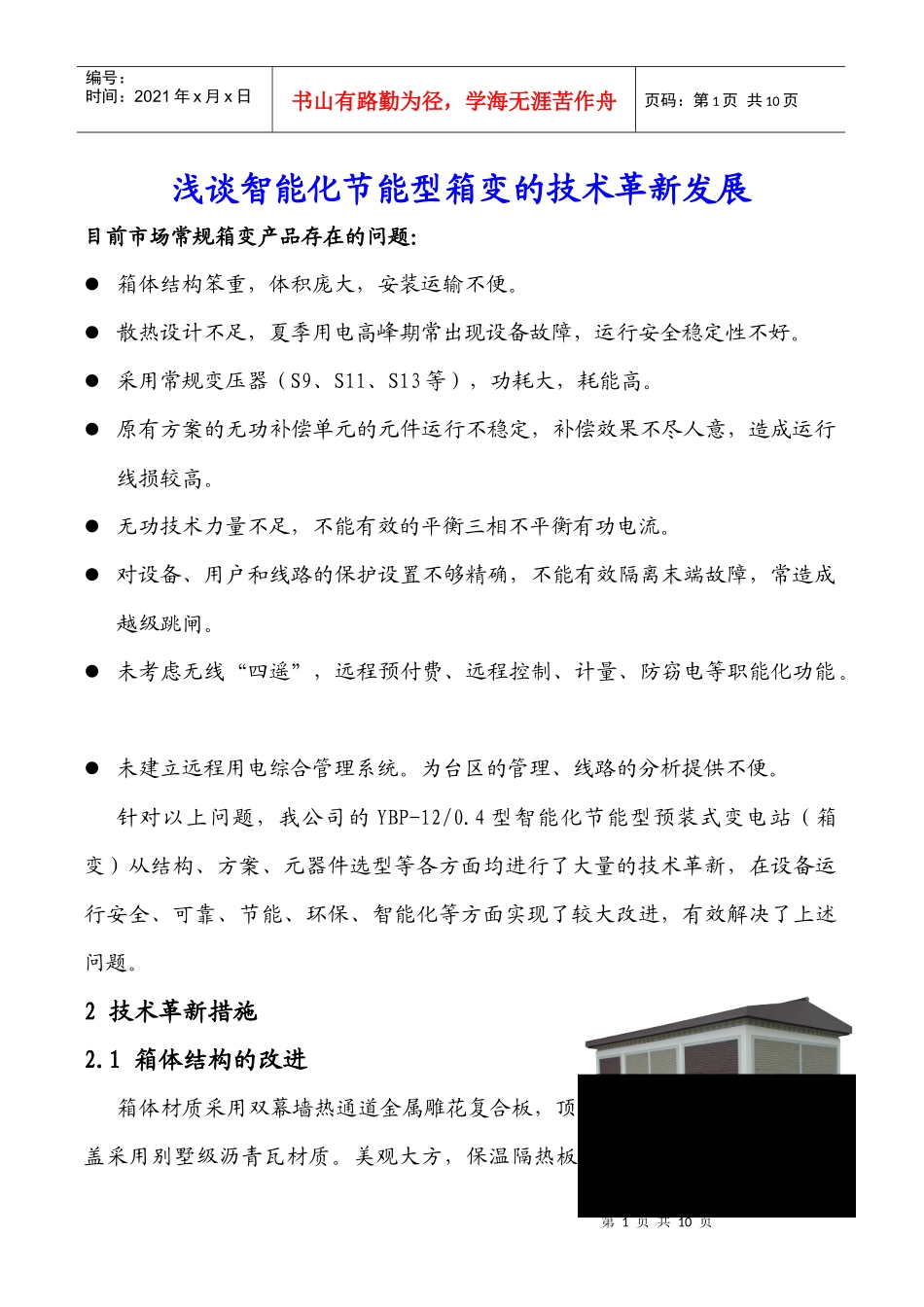

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页浅谈智能化节能型箱变的技术革新发展目前市场常规箱变产品存在的问题：箱体结构笨重，体积庞大，安装运输不便。散热设计不足，夏季用电高峰期常出现设备故障，运行安全稳定性不好。采用常规变压器（S9、S11、S13等），功耗大，耗能高。原有方案的无功补偿单元的元件运行不稳定，补偿效果不尽人意，造成运行线损较高。无功技术力量不足，不能有效的平衡三相不平衡有功电流。对设备、用户和线路的保护设置不够精确，不能有效隔离末端故障，常造成越级跳闸。未考虑无线“四遥”，远程预付费、远程控制、计量、防窃电等职能化功能。未建立远程用电综合管理系统。为台区的管理、线路的分析提供不便。针对以上问题，我公司的YBP-12/0.4型智能化节能型预装式变电站（箱变）从结构、方案、元器件选型等各方面均进行了大量的技术革新，在设备运行安全、可靠、节能、环保、智能化等方面实现了较大改进，有效解决了上述问题。2技术革新措施2.1箱体结构的改进箱体材质采用双幕墙热通道金属雕花复合板，顶盖采用别墅级沥青瓦材质。美观大方，保温隔热板第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页质轻，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长。小型化紧凑型设计，为同容量箱变体积的2/3。方便了远距离运输，适应不同场合的安装。箱体底板、侧壁、顶盖等处大通风面积设计，合理利用空气对流，加强散热能力，极大提高设备运行可靠性。2.2对高压单元的技术革新2.2.1可靠永磁机构真空断路器进线开关采用断路器，俗称“看门狗”取代了复合开关不能自动分断故障电流的问题。保护功能更可靠、更智能、更合理。断路器操动机构采用永磁机构，运行线圈不带电，避免烧毁线圈；传动机构简单（部件仅为弹簧机构的一半），机械寿命长，运行安全可靠。2.2.2全面智能精细保护采用ZW32M-12型智能永磁机构真空断路器，具备过流保护、速断保护、零序接地保护、自动重合闸功能，全面保护设备和线路的可靠运行。因箱变处于线路末端，短路阻抗大，短路电流小，常规设备的保护定值步永磁机构弹簧机构第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页长较大，不能有效保护末端故障，常引起越级跳闸。我公司箱变各项保护定值连续可调，定值精确整定配合，可靠解决了越级跳闸问题。智能控制器永磁机构真空断路器2.2.3远程用电管理无线“四遥”：支持电动操作，并可通过蓝牙掌上机、手机或后台软件遥控停送电、查看装置运行数据，查看和修改定值。远程售电：配置远程管理终端，通过GSM/GPRS无线网络，可实现远程预付费用电管理功能，远程售电，电费用完自动断电。2.3对变压器的技术革新2.3.1节能环保的卷铁芯技术节能低损耗：卷铁心沿取向硅钢片最佳导磁方向卷绕而成，充分发挥取向硅钢片的优越性能，磁路畸变小，显著降低空载损耗和空载电流（叠片式铁心蓝牙掌上机第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页因有叠片接缝，磁路有畸变）。较S9叠铁芯变压器空载电流下降80%，空载损耗可降低30%.环保低噪声：由于卷铁心变压器的铁芯是一个无接缝的整体,且结构紧密,故运行噪声更低,比叠铁芯低10dB，更适合环保要求。设备防盗：卷铁芯变压器的铁芯是一个整体，铁芯敲不散，线圈取不下来。不容易将硅钢片、铜线等有使用价值的物件分离，具有较好的防盗性。因变压器自重影响整机运走是极困难的，S11-315kVA变压器重1.3吨，630kVA重2.2吨，1000kVA重2.8吨。卷铁芯叠铁芯2.3.2有载调容（节能）技术据资料统计，我国变压器的总损耗约占系统发电量的10%；占电网总损耗60～65%的中、低压电网损中，约有70%损耗在配电变压器上。如果变压器损耗能降低1％，每年就可节约上百亿度电。对于配电变压器，在季节性用电低谷和时段性用电低谷时变压器负荷率往往达不到30%，长时间处于“大马拉小车”状态，造成第5页共10页第4页共10页编号：时间：2021年...
