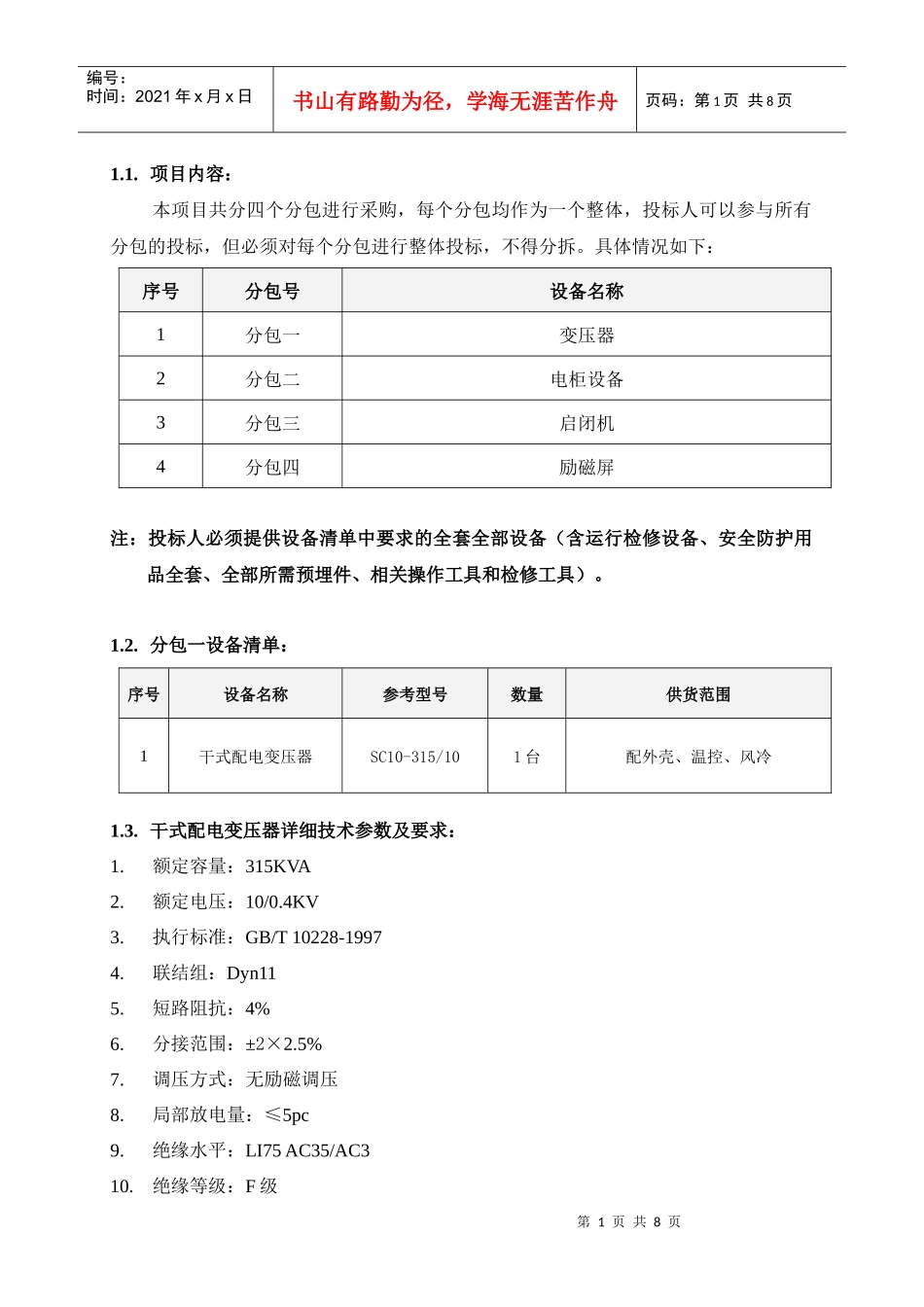

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1.1.项目内容：本项目共分四个分包进行采购，每个分包均作为一个整体，投标人可以参与所有分包的投标，但必须对每个分包进行整体投标，不得分拆。具体情况如下：序号分包号设备名称1分包一变压器2分包二电柜设备3分包三启闭机4分包四励磁屏注：投标人必须提供设备清单中要求的全套全部设备（含运行检修设备、安全防护用品全套、全部所需预埋件、相关操作工具和检修工具）。1.2.分包一设备清单：序号设备名称参考型号数量供货范围1干式配电变压器SC10-315/101台配外壳、温控、风冷1.3.干式配电变压器详细技术参数及要求：1.额定容量：315KVA2.额定电压：10/0.4KV3.执行标准：GB/T10228-19974.联结组：Dyn115.短路阻抗：4%6.分接范围：±2×2.5%7.调压方式：无励磁调压8.局部放电量：≤5pc9.绝缘水平：LI75AC35/AC310.绝缘等级：F级第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页11.最高温升：100K12.冷却方式：AF（强迫风冷）13.防护等级：IP20（户内式）14.使用环境：环境最高温度：40℃15.温控器：建议选用进口或合资厂产品，温控器要求除现场显示外，另配2组（每组三相）模拟量输出，信号为4-20mA，供数字表显示，采用三线制测温方式，并带有RS-485通讯接口与计算机监控系统进行通讯，通讯方式采用Modbus通讯协议。温控器安装在外壳低压侧。16.本变压器要求高、低压侧为电缆下进线。17.保护外壳：采用铝合金外壳。18.外形尺寸（宽*深*高）：1600*1250*1600mm。1.4.分包二设备清单：序号设备名称参考型号数量1高压进线柜KYN44D-12（Z）-01T1面2电压互感器柜KYN44D-12（Z）-331面3站用变出线柜KYN44D-12（Z）-03T1面4高压计量柜KYN44D-12（Z）-302面5电机出线柜KYN44D-12（Z）-03T3面6低压进线柜MD190-11F1面7低压电容柜MD190-13A1面8低压出线柜AMD190-9*12A1面9低压出线柜BMD190-9*12B1面10直流屏GZDW/U-38/220，38AH/3KVA1面1.5.高压开关柜详细技术参数及要求：1.执行标准：高压开关柜采用铠装移开式户外内交流金属封闭开关柜，应至少符合以下技术标准：1)IEC298《额定电压1KV以上至52KV（含）交流金属封闭开关设备和控制设备》；第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2)GB3906《3-35KV交流金属封闭开关设备》；3)GB/T11022《高压开关设备和控制设备标准的共用技术要求》；4)DL/T1404《户内交流高压开关柜订货技术条件》；5)DL/T593《户内交流高压开关柜和元件凝露及凝秽试验技术条件》；6)DL/T593《高压开关设备的共用订货技术条件》；7)GB50171-92《盘柜及二次回路结线施工及验收规范》；8)GB/50150-91《电气设备交接试验标准》；9)GB11.3-1997《高压输变电设备的绝缘配合》；10)GB1984-89《交流高压断路器》。2.技术要求KYN型铠装移开式户内交流金属封闭开关柜主要技术参数：1)额定电压：12KV2)开关柜额定电流：1250A3)额定短时耐受电流：31.5kA4)额定短路持续时间：4s5)开关柜的操作电源为直流，合闸脱扣器在额定电压80-110%范围内能正常动作，分闸脱扣器在额定电压的65-120%范围内能正确动作。6)防护等级：外壳IP4X。外壳和各功能单元的构件均采用优质进口敷铝锌钢板，并经静电涂覆高压固化处理工艺（颜色按采购人指定颜色）。机械联锁部分经酸洗、磷化钝化、热镀锌等表面处理工艺，确保设备寿命期内不会生锈。7)开关柜按湿热地区使用的要求制造。8)防止凝露措施：对高湿可能产生的凝露，采取加装温、湿度自动控制装置（含加热器），防止凝露对设备的危害。3.使用环境条件1)环境温度：-10~+40℃℃2)环境湿度：日平均相对湿度不大于95%；月平均湿度不大于90%；3)海拔高度不大于1000m；4)地震烈度不超过8度。1.6.低压开关柜详细技术参数及要求：第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页1.执行标准：低压开关柜采用抽出式开关柜，应至少符合以下技术标准：1)GB7251.1-1997《低压成套开关设备和控制设备第一部分》；2)GB191《包...
