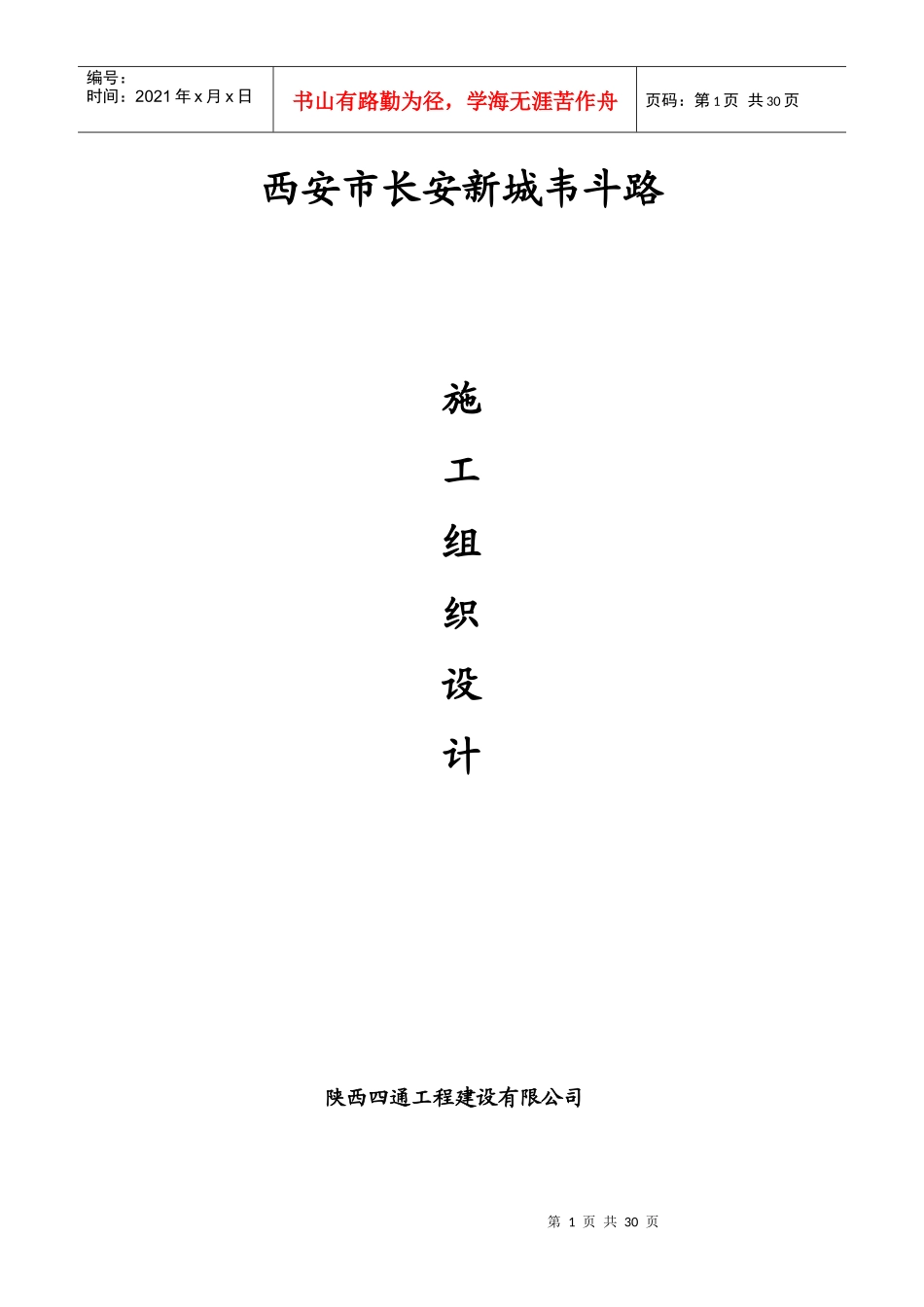

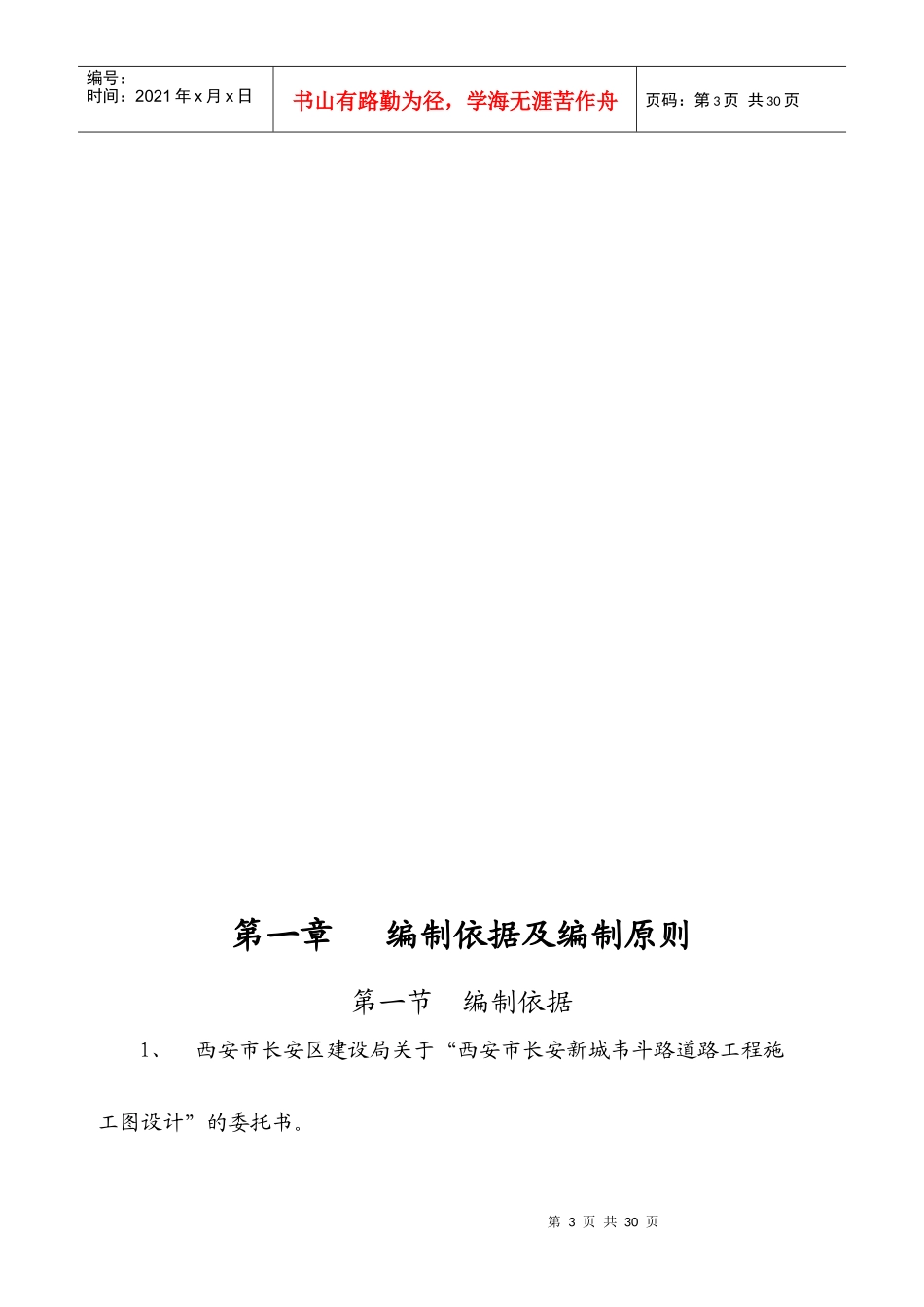

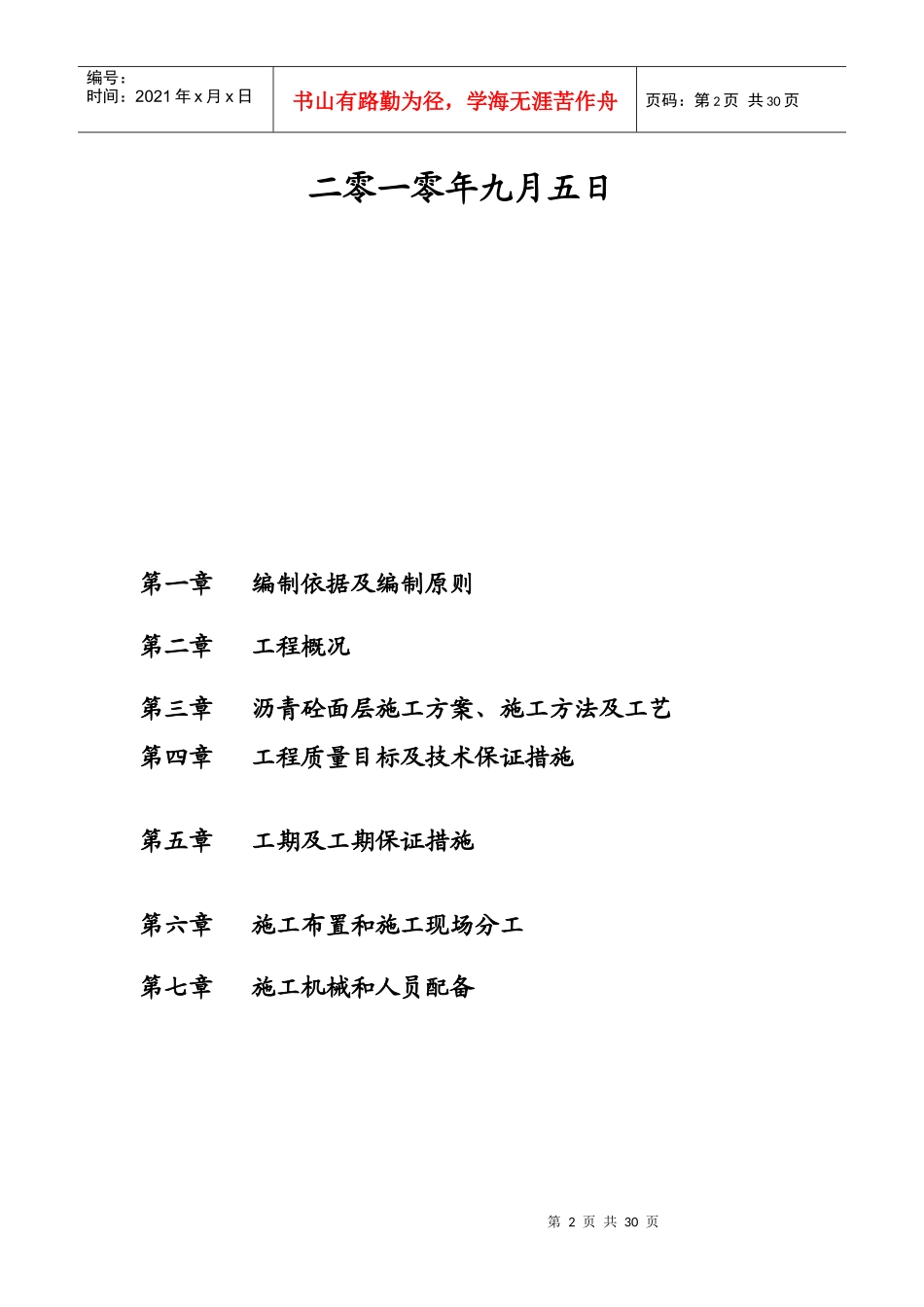

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页西安市长安新城韦斗路施工组织设计陕西四通工程建设有限公司第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页二零一零年九月五日第一章编制依据及编制原则第二章工程概况第三章沥青砼面层施工方案、施工方法及工艺第四章工程质量目标及技术保证措施第五章工期及工期保证措施第六章施工布置和施工现场分工第七章施工机械和人员配备第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页第一章编制依据及编制原则第一节编制依据1、西安市长安区建设局关于“西安市长安新城韦斗路道路工程施工图设计”的委托书。第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页2、西安市长安区长安新城韦斗路道路工程施工图。3、西安市长安区2010年城建设计。第二节编制原则1、执行国家、交通部、西安市有关基础建设工程的法令、法规、政策方针和管理方法等。2、根据工程实际情况，因地制宜地制定切实可行的施工方案，合理安排施工顺序，确保施工目标的圆满实现。3、合理布置施工现场平面，尽量减少工程消耗，降低生产成本。第三节编制范围根据招标文件的要求，本施工组织设计的编制范围为长安区长安新城韦斗路道路施工图。第二章工程概况长安新城韦斗路，全长1804米；K0+391-K0+624.6段，正常段红线宽度30米，机动车道宽度18米；渠化段机动车道宽度25米。K0+624.6-K2+195段，正常段红线宽40米，机动车道宽22米，非机动车第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页道宽4米；渠化段机动车道宽度29米，非机动车道宽度4米。本工程为此段道路的面层铺筑工程、结构形式分别如下：K0+391-K0+624.6段，机动车道上面层为5cmSBS改性沥青混凝土（AC13）;下面层为7cm中粒式沥青混凝土（AC20）；1cm厚沥青单层表面处置封层（S12）。其中，在上面层与下面层之间撒布SBR改性乳化沥青粘层油，用量为0.3kg/㎡，在基层与沥青单层表处封层之间撒布一层透层沥青，沥青型号与封层沥青相同，洒布量为1.0kg/㎡。K0+624.6-K2+195段机动车道：上面层为5cmSBS改性沥青混凝土（AC13）;下面层为7cm中粒式沥青混凝土（AC20）；1cm厚沥青单层表面处置封层（S12）。其中，在上面层与下面层之间撒布SBR改性乳化沥青粘层油，用量为0.3kg/㎡，在基层与沥青单层表处封层之间撒布一层透层沥青，沥青型号与封层沥青相同，洒布量为1.0kg/㎡。非机动车道：上面层为4cm中粒式沥青混凝土（AC16）；下面层为6cm中粒式沥青混凝土（AC20）。其中，在上面层与下面层之间撒布SBR第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页改性乳化沥青粘层油，用量0.3kg/㎡，在基层与下面层之间撒布一层透层沥青，撒布量为1.0kg/㎡。表处封层石油沥青用量1.2kg/㎡,集料用量9㎡/1000㎡。本工程下面层（粗料）机动车道采用中海油沥青砼（AC—20），上面层机动车道采用壳牌改性沥青砼（AC—13）；下面层非机动车道采用中海油沥青砼（AC—20），上面层非机动车道采用中海油沥青砼（AC—16）。第三章沥青砼面层施工方案、施工方法及工艺第一节整体施工方案整体施工方案以先快（机动车道）后慢（非机动车道）、先下后上的原则：第7页共30页第6页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共30页沥青砼施工在道路直线段采用整幅摊铺方式，采用两台摊铺机前后梯队方式同步摊铺、热接缝方式。下面层（粗料）施工根据工地现场实际情况，最大限度加快进度，我公司准备一套摊铺设备在工地随时待命，等下承层施工完毕一段并具备摊铺条件后立即进行此段的下面层摊铺工作。上面层要在下面层全部施工完成后，，为保证工程进度及质量，从西端向东端连续不间断摊铺作业。机动车道用两台ABG525沥青摊铺机摊铺，K0+391-K0+624.6段各机宽度为：9米，十字口、加宽段、单位出入口增加一台伸缩摊铺机设在前面现...
