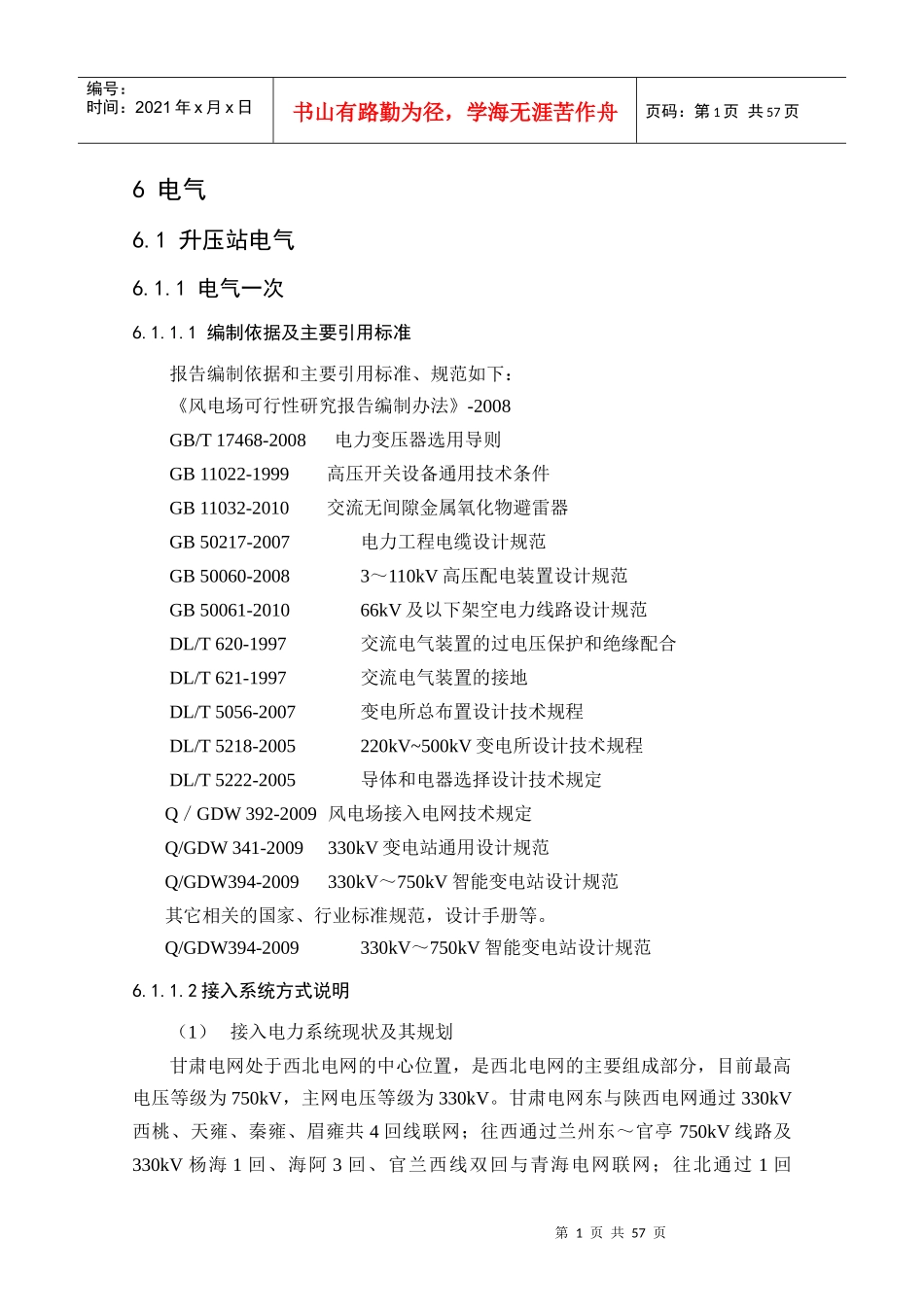

6电气批准：阮全荣核定：康本贤张群刚张国强审查：桑志强奚瑜校核：戴勇干陈刚编写：张轩闫建伟马琴杨镇澴第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页6电气6.1升压站电气6.1.1电气一次6.1.1.1编制依据及主要引用标准报告编制依据和主要引用标准、规范如下：《风电场可行性研究报告编制办法》-2008GB/T17468-2008电力变压器选用导则GB11022-1999高压开关设备通用技术条件GB11032-2010交流无间隙金属氧化物避雷器GB50217-2007电力工程电缆设计规范GB50060-20083～110kV高压配电装置设计规范GB50061-201066kV及以下架空电力线路设计规范DL/T620-1997交流电气装置的过电压保护和绝缘配合DL/T621-1997交流电气装置的接地DL/T5056-2007变电所总布置设计技术规程DL/T5218-2005220kV~500kV变电所设计技术规程DL/T5222-2005导体和电器选择设计技术规定Q／GDW392-2009风电场接入电网技术规定Q/GDW341-2009330kV变电站通用设计规范Q/GDW394-2009330kV～750kV智能变电站设计规范其它相关的国家、行业标准规范，设计手册等。Q/GDW394-2009330kV～750kV智能变电站设计规范6.1.1.2接入系统方式说明（1）接入电力系统现状及其规划甘肃电网处于西北电网的中心位置，是西北电网的主要组成部分，目前最高电压等级为750kV，主网电压等级为330kV。甘肃电网东与陕西电网通过330kV西桃、天雍、秦雍、眉雍共4回线联网；往西通过兰州东～官亭750kV线路及330kV杨海1回、海阿3回、官兰西线双回与青海电网联网；往北通过1回第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页750kV线路及5回330kV线路与宁夏电网联网运行。甘肃省电网分为中部电网、东部电网和河西电网，其中中部电网包括兰州、白银、定西、临夏等地区，东部电网包括庆阳、平凉、天水、陇南等地区，河西电网包括金昌、张掖、嘉峪关、酒泉等地区。甘肃中部电网不但是甘肃省电网的核心，也是西北电网的核心，担负着东西部水火电交换的重要任务。截至2010年底，甘肃电网总装机容量为21500MW，其中水电厂6050MW、火电厂13890MW、风电1550MW，水电、火电、风电所占比例分别为28.13%、64.57%、7.21%。全社会用电量812亿kW·h，全社会最大发电负荷11800MW。甘肃电网以750kV瓜州～武胜输变电工程为标志，750kV网架初步成型。依托750kV建成了坚强的河西、中部、东部330kV电网。截至2010年底，甘肃电网共有750kV变电站6座，主变6台，容量11400MVA；750kV开关站1座；750kV线路24条，省内长度3766.109km。330kV变电站42座，主变88台，容量20580MVA；330kV线路122条，长度6637.56km。220kV变电站9座（不含成县#1、#2变），容量3270MVA；220kV开关站1座；220kV线路37条，长度805.43km。2012年为满足甘肃南部水电送出和陕甘断面交换功率的需要，提高电网供电可靠性，建设兰州东～天水～宝鸡750kV双回线路。配合新疆和甘肃河西走廊风电开发，2015年桥湾750kV变π入敦煌～酒泉750kV线路并建设桥湾～敦煌双回750kV线路，新建沙洲～敦煌双回、哈密南～沙洲～鱼卡～格尔木双回750kV线路。2020年河西～酒泉双回750kV线路π入张掖750kV变，建设酒泉～张掖、张掖～河西750kV线路，并建设张掖至西北主网的第三个750kV通道。（2）升压站接入电力系统方式根据〈甘肃酒泉千万千瓦级风电基地二期300万千瓦风电工程接入系统设计报告（系统一次）评审意见〉（以下简称〈接入系统评审意见〉），安北四升压站本期汇集安北第四风电场ABC区600MW，安装3台240MVA主变，以一回330kV出线接入拟建的750kV桥湾变电站。接入电力系统接线示意图见附图7。第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页6.1.1.3升压站电气主接线（1）主变压器配置根据接入系统评审意见，安北四升压站安装3台240MVA主变。（2）330kV侧接线根据DL/T5218-2005《220kV~500kV变电所设计技术规程》及国网公司企业标准Q/GDW341-2009《330kV变电站通用设计规范》要求，当330kV变电站最终性质确定为终端变电站，或线路、变压器等连接元件少于6回时，如能满足运行要求，可以简...
