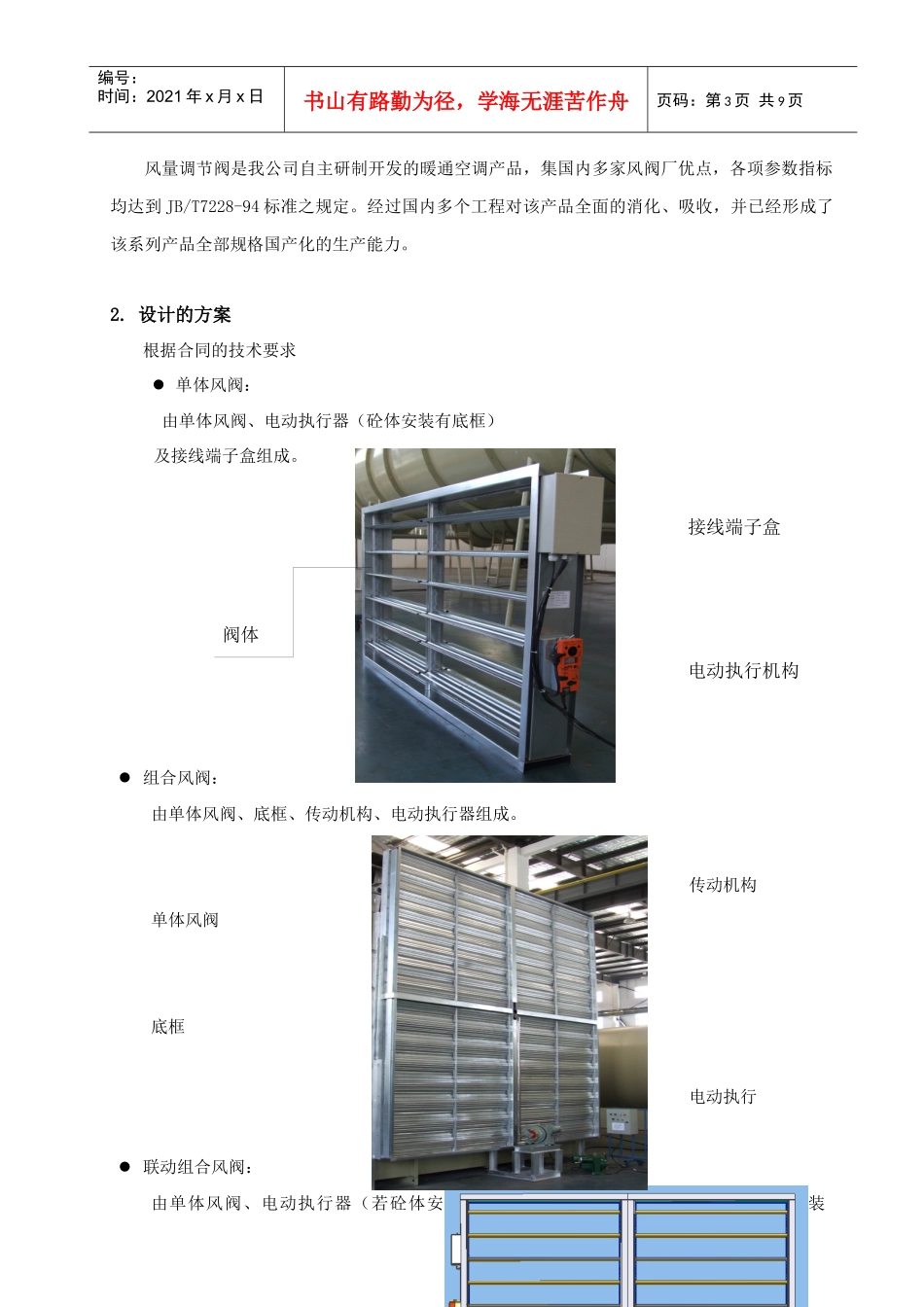

上虞专用风机有限公司SHANGYUSPECIALFANSCO.,LTD.深圳地铁5号线工程环控系统风阀设备采购合同培训教材培训教材编制：吕晓锋校对：梁利均批准：蒋洪涛上虞专用风机有限公司2010年4月第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录1.产品来源2.设计的方案3.采用的标准4.风阀主要技术参数介绍5.风阀安装6.运营维护（单体风阀、组合阀）7.维修与检查8.风阀的使用1.产品来源第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页风量调节阀是我公司自主研制开发的暖通空调产品，集国内多家风阀厂优点，各项参数指标均达到JB/T7228-94标准之规定。经过国内多个工程对该产品全面的消化、吸收，并已经形成了该系列产品全部规格国产化的生产能力。2.设计的方案根据合同的技术要求单体风阀：由单体风阀、电动执行器（砼体安装有底框）及接线端子盒组成。接线端子盒阀体电动执行机构组合风阀：由单体风阀、底框、传动机构、电动执行器组成。传动机构单体风阀底框电动执行联动组合风阀：由单体风阀、电动执行器（若砼体安装第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页还应有底框、传动机构）组成。控制对于每一台电动风阀均可电动或手动操作，其电动执行器外接线端子盒有远距离/现场操作转换功能及带便携式操作器插口，可与便携式操作器联合单独进行控制。3.采用的标准GBJ50019-2003[采暖通风与空气调节设计规范]JB/T7228-94[风量调节阀]GB/T1804-94[一般公差线性尺寸的未注公差]GB/T2423.2-1989[电工电子产品基本环境试验规程]试验B：高温试验方法GB/T2406-1993[塑料燃烧性能试验方法氧指数法]GB/T155442.3-1995[饰面型防火涂料性能分级及试验方法隧道燃烧法]GB/T155442.1-1995[饰面型防火涂料防火性能分级及试验方法防火性能分级]GB/T13306-91[标牌]4.风阀主要技术参数介绍4.1TF系列风量调节阀TF系列风量调节阀是我公司自主研制开发的暖通空调产品，集国内多家风阀厂优点，各项参数指标均达到JB/T7228-94标准之规定。经过国内多个工程对该产品全面的消化、吸收，并已经形成了该系列产品全部规格国产化的生产能力。它具有结构简单合理、泄露率低、摩擦力矩小、噪声小、运转灵活、叶片刚性好、耐腐蚀、安装简便、外型美观、品种齐全等优点，可以广泛应用在工业和民用空调及通风系统之中，以达到精确控制风量的目的。TF系列风量调节阀一般由框架、叶片、叶片轴、轴承、联杆、橡胶密封件和驱动装置等零部件构成，其中驱动装置可选用手动、气动和电动，手动和电动是其主要形式。风量调节阀型号表示方法：□□—□□—□×□—□—□—□□DD—TF—1000×500—250—20—1DK第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页D——驱动方式（D：电动S：手动）Z——阀体组合方式（Z：组合D：单体）TF——调节风阀代号1000——阀体法兰内径宽度（mm）500——阀体法兰内径高度（mm）250——耐温等级（250：250℃/1h150：150℃/1h70：70℃/1h）20——耐压等级（百帕单位）（20：耐静压2000Pa）1——执行器数量（1：表示1个2：表示2个）DK——执行器类型（DM：表示模拟量电动DK：表示开关量电动QM：表示模拟量气动QK：表示开关量气动）风阀主要技术参数：项目内容技术指标及性能备注工作、仓储环境和运行能力描述工作环境正常运行：环境温度不超过-10℃～55℃，相对湿度不超过95％；仓储环境风阀（包括电动执行器）可长期仓储在环境温度-10℃～55℃，相对湿度≤95%的环境中，一旦安装及调试完成后不需要任何处理即可投入正常运行。运行能力电源波动范围交流220V±10％，频率50Hz±5％；在1000Pa条件下，风阀叶片启闭自如而不影响它的泄漏率和驱动装置的正常工作。主要零部件结构性能单体风阀结构及材质1.框架：δ≥2mm优质热镀锌钢板冷轧成后焊接制作；2.叶片：δ≥1.2mm优质热镀锌钢板冷轧成瓦楞装，双层复合点焊3.轴承：含油烧结青铜4.密封：耐高温富弹性硅钛复合材料及富弹性不锈钢薄板传动机构1.结构形式为联...
