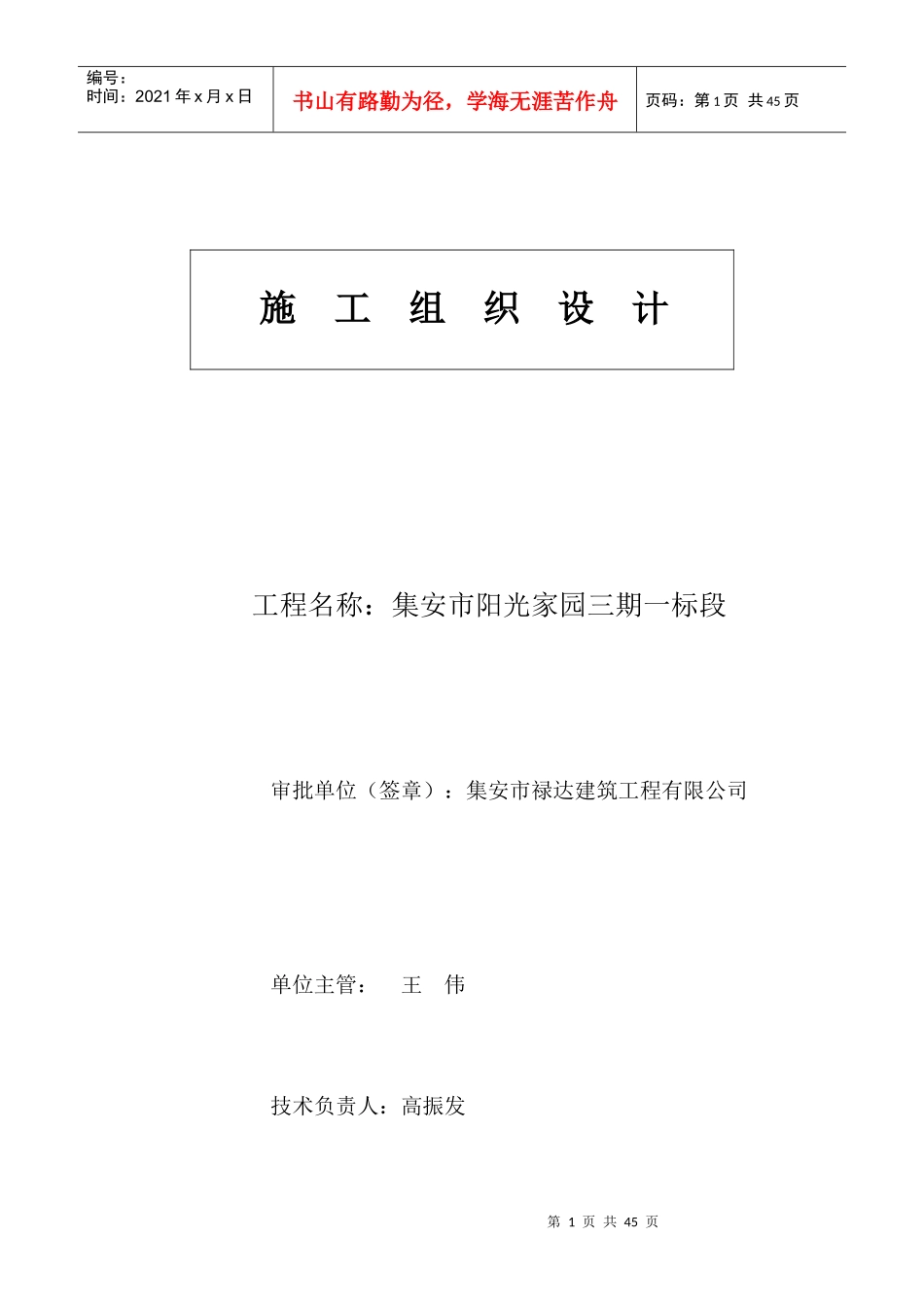

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页工程名称：集安市阳光家园三期一标段审批单位（签章）：集安市禄达建筑工程有限公司单位主管：王伟技术负责人：高振发施工组织设计第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页审核人：李明批准日期：2012年12月21日第一章编制依据1、业主提供的本工程招标文件及对工程所作的各项要求；2、集安市星宇花园建筑、结构及其它相应专业的施工图；3、国家现行的建安工程施工及验收规范、标准及吉林省和集安市有关规定；第二章工程概况及特征第一节工程简介建设场地位于，集中恒林货场，第二节工程设计情况一、建筑设计情况基地呈长方形，建筑群体处理为坐落在一个低矮平台上的两栋相互平行的板式该工程地上分别为6层—15层。建筑物的主要技术经济指标如下：总建筑面积：21000平方米容积率：5.4`覆盖率：24.5%第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页建筑装修情况如下：1、屋面⑴：采用SPS防防水屋面；出屋面楼梯间、电梯、水箱等屋顶：采用涂膜防水。2、内装修⑴卫生间、厨房、客厅、卧室：除厨房、卫生间地面采用细石砼地面外，客厅、卧室等墙面、地面、顶棚仅做粗装修，水泥砂浆找平后均不做面层⑵阳台：地面采用高级防滑地砖，顶棚刷高级外墙涂料。⑶公共部分：①首层大堂及首层电梯厅墙面采用磨光花岗岩，其余电梯厅墙面采用抛光砖；②楼梯间：地面采用高级防滑地砖，墙面采用高级乳胶漆，顶棚均刷高级乳胶漆；3、外装修：外墙面刷高级涂料，柱式等细小构件刷外墙涂料。二、结构概况1、主体结构序号项目设计情况1抗震设防烈度6度2结构形式13、15号楼为框架结构和混合结构，1、2号楼为框架剪力墙结构3桩基机械挖孔桩D=800，桩芯砼C25，护壁C20，桩顶标高为-10.70m、-1090m、-13.80m、-11.90m，以强风化岩为桩端持力层，桩长15-23m，桩端承载力标准值为2300KPa。桩有扩大头和无扩大头两种，无扩大头根数269根，有扩大头桩根数156根。4基础采用独立承台+井式梁板，一般承台截面尺寸为第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页2100×2100、2400×2400、2600×2600、2200×2200mm等几种，电梯井承台截面尺寸为20400×15000×4400mm（高）和21000×15000×4400mm（高）二种，地梁截面尺寸主要为：6001400和600×1200两种，承台地梁标高为-9.50m，板厚500，板面标高为-9.55m。5柱矩形（或方形）及异形，截面尺寸有700×500、800×700、500×500、600×600等几种，6剪力墙有250、300厚等7转换层梁板梁截面尺寸：600×600～1200×1750，转换板厚200mm，8塔楼A、B栋塔楼板150mm，C栋塔楼板厚100mm，层高3.0m。2、砼强度：表一结构部位地下室备注侧壁、人防隔墙、柱C35不包括A、B栋和C1、C2栋地下室梁、板、承台C30楼梯C25表二结构部位-2至1层2层3层4至5层6至7层梁C50C30C30C30板C30C30C25C25墙柱C50C50C50C45C40续表二结构部位8至9层10至11层12至15层屋面第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页梁C30C30C25C30C30板C25C25C25C30C30第三节地质情况1、场地内土层字上而下分别为：人工填土，层厚0.15—9.6m；第四纪冲洪积层，层厚0.15—9.2m；燕山期粗粒花岗岩；强风化粗粒花岗岩，层厚7.9—29.6m；中风化粗粒花岗岩，层厚0.3—5.2m；微风化粗粒花岗岩，岩石新鲜、完整，层厚2.9—6m。稳定地下水位埋深3.45—4.40m。地下水主要赋予于第四纪冲洪积层，第四纪残积层和基岩裂隙中，属空隙—裂隙水类型，主要靠大气降水补给。地下水对砼具有中等腐蚀性，需按岩土工程勘察规范进行二级防护。2、场地土类型属中软场地土，建筑场地的场地类别为Ⅱ类，场地卓越周期为0.264秒。第四节工程特点1、现场基坑土方开挖已完成，已作好基坑支护，进入现场施工时注意观测护壁变形情况，如变化较大要及时向工程监理及甲方反映情况，并及时根据甲方意图处理。2、本商住楼塔楼为剪力墙结构，垂直度...
