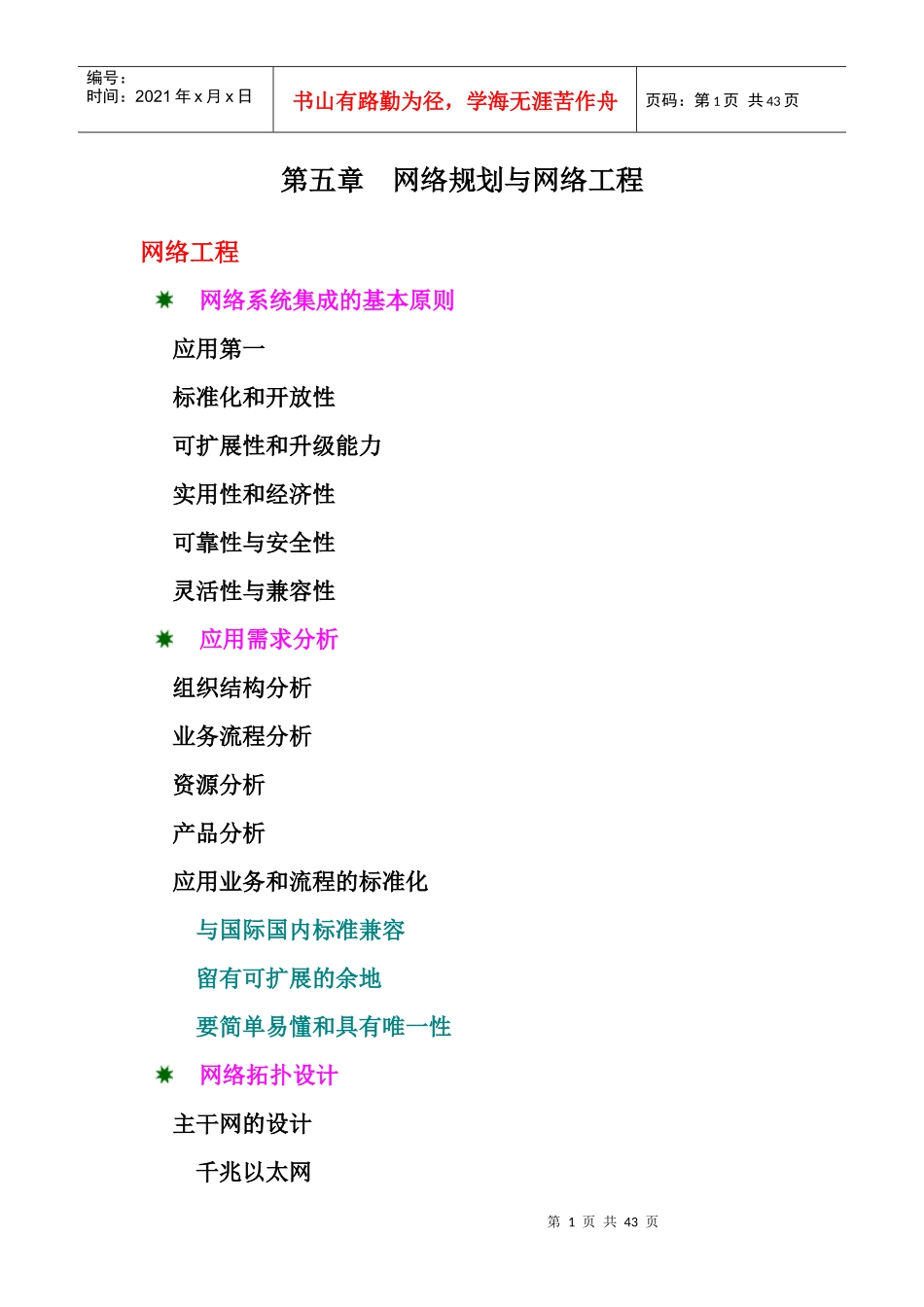

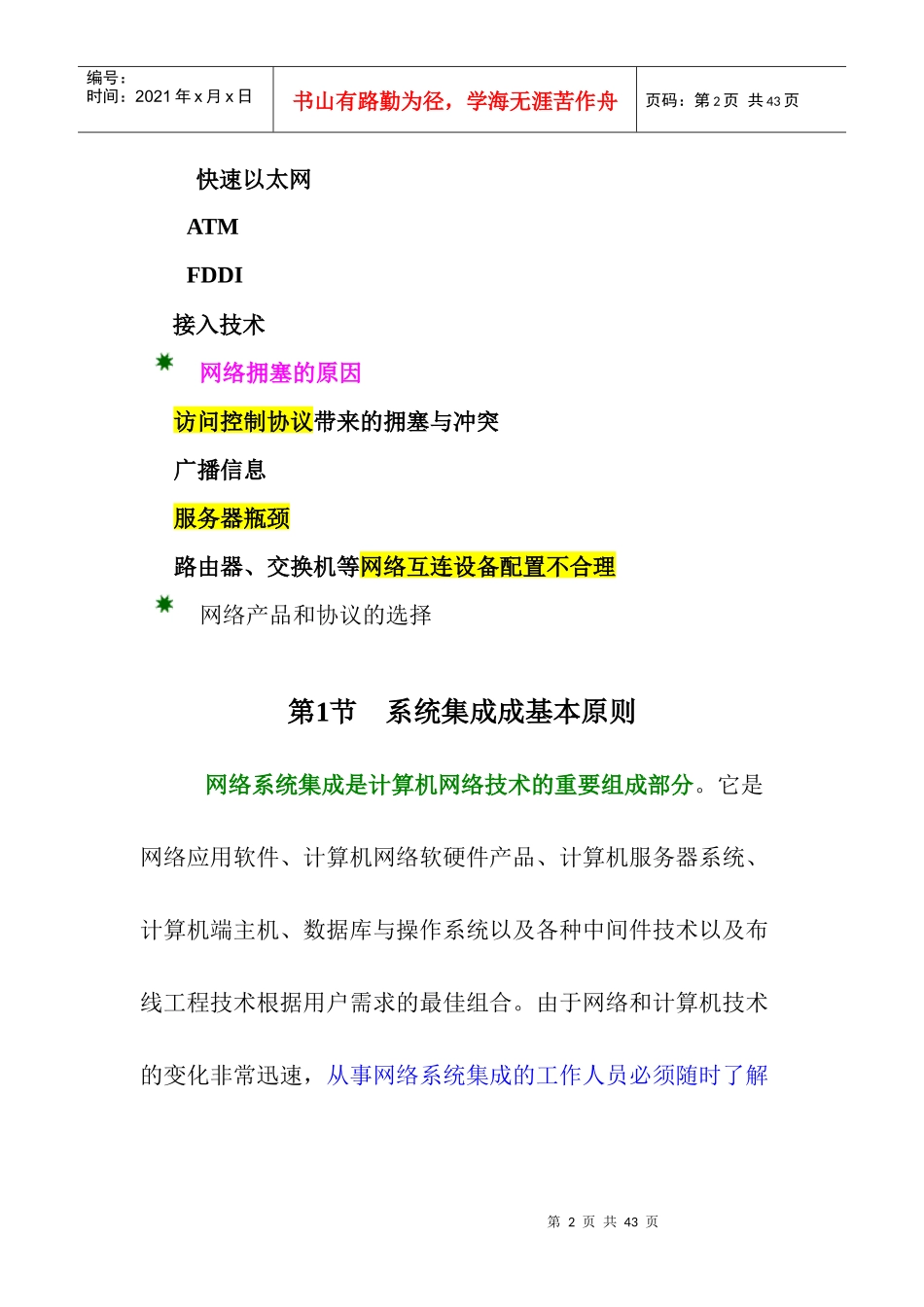

第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共43页第五章网络规划与网络工程网络工程网络系统集成的基本原则应用第一标准化和开放性可扩展性和升级能力实用性和经济性可靠性与安全性灵活性与兼容性应用需求分析组织结构分析业务流程分析资源分析产品分析应用业务和流程的标准化与国际国内标准兼容留有可扩展的余地要简单易懂和具有唯一性网络拓扑设计主干网的设计千兆以太网第2页共43页第1页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共43页快速以太网ATMFDDI接入技术网络拥塞的原因访问控制协议带来的拥塞与冲突广播信息服务器瓶颈路由器、交换机等网络互连设备配置不合理网络产品和协议的选择第1节系统集成成基本原则网络系统集成是计算机网络技术的重要组成部分。它是网络应用软件、计算机网络软硬件产品、计算机服务器系统、计算机端主机、数据库与操作系统以及各种中间件技术以及布线工程技术根据用户需求的最佳组合。由于网络和计算机技术的变化非常迅速,从事网络系统集成的工作人员必须随时了解第3页共43页第2页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共43页和掌握各种相关产品和技术的最新发展趋势,同时还要对用户需求和用户业务有较为全面的了解网络系统集成的基本原则可以简述如下。1.应用第一无论设计和集成何种网络系统,都必须认真分析用户的应用需求,并根据用户的应用需求设计出满足用户需求的网络系统。一般来说,除了极少数情况之外,绝大部分的用户应用都需要有一定的应用专业知识才能理解,例如金融系统、电信管理系统、企业管理系统等都是如此。而且,用户应用业务大多涉及到用户单位的组织机构、管理方法、业务流程、资源配置等多个方面。网络系统集成设计人员需要经过较长的时间和业务部门进行反复讨论和协商才能抽象出与网络系统初步匹配的业务流程。然后,随着用户对网络系统的不断熟悉和用户业务的改变,网络系统的应用业务流程也将会被不断地改变。第4页共43页第3页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共43页2.标准化和开放性计算机网络软硬件产品本身的发展速度非常快,计算机软硬件产品的发展速度也非常快,它们都差不多以每18个月处理能力增加一倍,并价格降低一半的速度改变着性能价格比。因此,用户在开始建设计算机网络时并不需要花很多的钱建设一个能保证多少年之后都能满足公司或相应组织使用的网络,这只会造成资金和资源的浪费。开始为用户建设网络系统时,应先选择应遵循的网络体系结构,也就是网络协议的层次和相应的协议与软硬件产品的类型,从而为网络系统的互连和扩展打下基础。当前,由于OSI体系结构已不再占据主导地位,计算机网络系统集成时的体系结构的选择大都以TCP/IP为主。不过,即使是使用TCP/IP结构,对于低层的物理层来说,仍然存在着千兆以太网与ATM,以及快速以太网(1OOMbPs)与第5页共43页第4页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共43页FDDI等各种选择。对于IP协议来说,也是有采用交换方式还是采用路由方式,以及很快就会出现的采用IPv4协议还是采用IPv6协议等的选择问题。这些物理网络和低层协议都有各自对应的IETF标准,即都符合开放性要求,但选择的不好将会浪费资金并成为国外新产品的试验床。3.可扩展性和升级能力除了上述计算机及计算机网络软硬件产品的迅速发展之外,更重要的一点是用户应用业务的不断变化与扩展。这种变化与扩展既有量的增加(例如数据库内容的不断增加),也有业务本身的增加和变化(例如旧业务的消亡和新业务的追加以及对旧业务的修改等)。这要求所设计的计算机网络系统具有在修改、删除或增加高层应用软件时不对其他应用软件部分产生影响,以及能方便地修改、删除或增加应用软件的能力。另外,计算机网络系统应用业务的数据库和处理的增加,必然第6页共43页第5页共43页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共43页要求更大的计算机网络系统的软硬件处理能力。这既...
