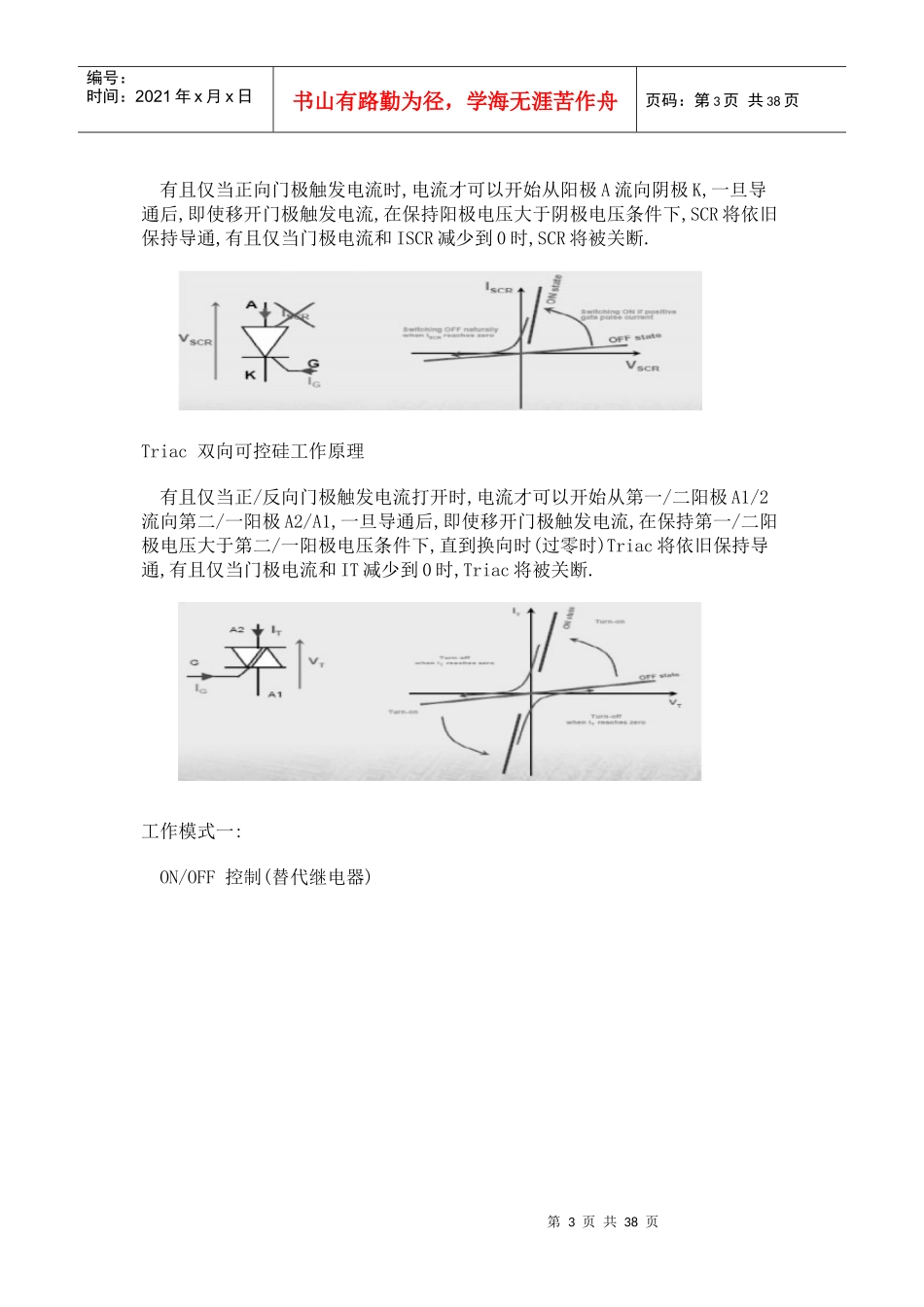

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页图解可控硅培训资料(全）ACS/Triac/SCR培训目录◆介绍:为什么要用Triacs或者ACSTM◆主要参数:如何选出最好的料号※关断状态:过压保护、抗噪声干扰※开通过程:控制极驱动、动态特性※直通状态:RMS电流、热设计等※关断过程:(di/dt)c、缓冲器;◆总结※普通Triacs,高结温、无缓冲器、ACST和ACSTM等※P/N选择向导◆结论介绍:◆高交流电压静态开关做为交流开关,它可直接用作交流负载开关控制◆不同的家族(设计&技术)※SCRs(SiliconControlRectifier:硅控制整流)※Triacs(标准4象限或者内置缓冲器以及逻辑电平、高结温等)※ACS(利用半导体工艺内置像过压等一些功能)※ACST(第一代集功率功能和ACST功能的交流开关控制,今后将陆续推出更高功率的新一代产品)交流开关方案从下图方案中,我们将发现Triac方案是最便宜的交流静态开关方案!!!第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页Triac与传统继电器的比较◆相比与继电器,Triac有以下优点:※没有可活动的部件→提高使用寿命及其可靠性→抗震动和摆动能力强→无触点颤动→无机械噪声※更容易用电子线路驱动→脉冲触发→达到节能的效果◆需要注意的地方:※功率损耗:由于Triacs在实际工作时,因本身导通时存在动态阻抗,所以要消耗一些能量;※隔离:因控制端和主回路端没有隔离,所以在使用时可能会用光藕去做隔离;(责任编辑：admin)SCR单向可控硅工作原理有且仅当正向门极触发电流时,电流才可以开始从阳极A流向阴极K,一旦导通后,即使移开门极触发电流,在保持阳极电压大于阴极电压条件下,SCR将依旧保持导通,有且仅当门极电流和ISCR减少到0时,SCRSCR单向可控硅工作原理第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页有且仅当正向门极触发电流时,电流才可以开始从阳极A流向阴极K,一旦导通后,即使移开门极触发电流,在保持阳极电压大于阴极电压条件下,SCR将依旧保持导通,有且仅当门极电流和ISCR减少到0时,SCR将被关断.Triac双向可控硅工作原理有且仅当正/反向门极触发电流打开时,电流才可以开始从第一/二阳极A1/2流向第二/一阳极A2/A1,一旦导通后,即使移开门极触发电流,在保持第一/二阳极电压大于第二/一阳极电压条件下,直到换向时(过零时)Triac将依旧保持导通,有且仅当门极电流和IT减少到0时,Triac将被关断.工作模式一:ON/OFF控制(替代继电器)第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页(责任编辑：admin)工作模式二:相位控制1048774;用于灯光控制和马达速度控制等,导通角()可以在0℃~180℃范围内变化.4种工作步骤及其关键的参数断开状态开启过程状态导通状态关断过程状态断开状态:在此状态中,特别要注意电压过工作模式二:相位控制&1048774;用于灯光控制和马达速度控制等,导通角(α)可以在0℃~180℃范围内变化.4种工作步骤及其关键的参数断开状态开启过程状态导通状态关断过程状态第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页断开状态:在此状态中,特别要注意电压过高及其噪声带来的易干扰问题可控硅在过压使用时避免过压对策一:Triac+Varistor例如:Triac耐压600V,如加一Varistor后,它可使可控硅两端电压控制在500V以内,从而达到保护可控硅的目的.注意:Varistor要尽可能小,否则就达不到保护的效果.第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页避免过压对策二:使用CrowbarTriac(见下一页解释)第7页共38页第6页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共38页CrowbarTriac方案:(责任编辑：admin)ACS/ACSTTriac即是CrowbarTriac方案的一种:它可提升可控硅的EMC能力,使得产品轻而易举的通过欧盟的各种EMC测试,它的耐压将超过2KV或更高.(具体测试条件可参考产品DATASHEET)下面以ACS108-5为例说明:当它带一150ACS/ACSTTriac即是CrowbarTriac方案的一种:它可提升可...
