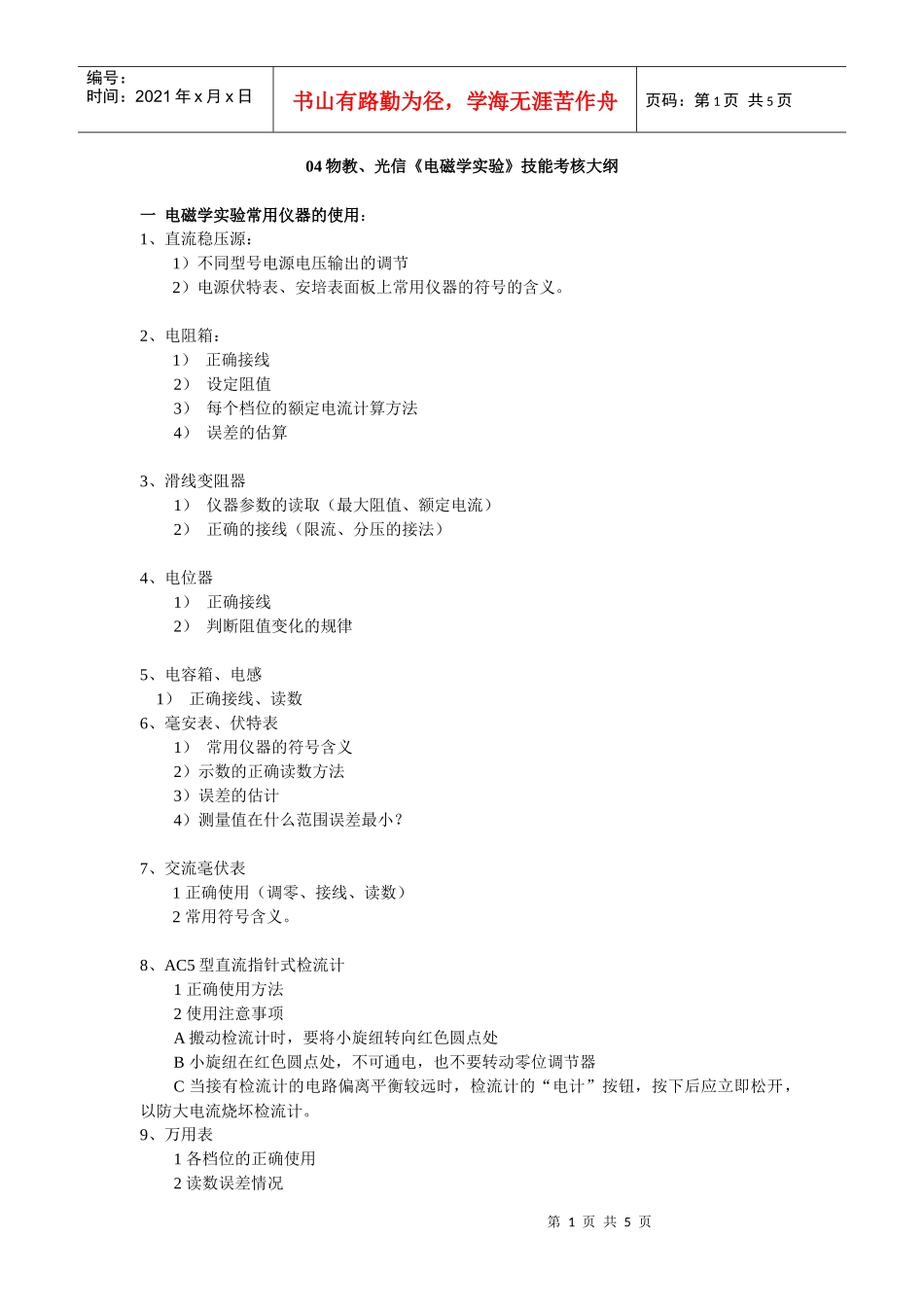

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页04物教、光信《电磁学实验》技能考核大纲一电磁学实验常用仪器的使用：1、直流稳压源：1）不同型号电源电压输出的调节2）电源伏特表、安培表面板上常用仪器的符号的含义。2、电阻箱：1）正确接线2）设定阻值3）每个档位的额定电流计算方法4）误差的估算3、滑线变阻器1）仪器参数的读取（最大阻值、额定电流）2）正确的接线（限流、分压的接法）4、电位器1）正确接线2）判断阻值变化的规律5、电容箱、电感1）正确接线、读数6、毫安表、伏特表1）常用仪器的符号含义2）示数的正确读数方法3）误差的估计4）测量值在什么范围误差最小？7、交流毫伏表1正确使用（调零、接线、读数）2常用符号含义。8、AC5型直流指针式检流计1正确使用方法2使用注意事项A搬动检流计时，要将小旋纽转向红色圆点处B小旋纽在红色圆点处，不可通电，也不要转动零位调节器C当接有检流计的电路偏离平衡较远时，检流计的“电计”按钮，按下后应立即松开，以防大电流烧坏检流计。9、万用表1各档位的正确使用2读数误差情况第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页10、示波器1）显示功能的使用（开机、辉度开大（顺时针）、开大扫描频率、垂直移位调节、“X-Y”按钮弹出、“自动”按钮压下）2）测量功能的使用（交流信号3个参数的测量）11、信号发生器1）调节信号的波形、频率、振幅12、标准电阻1）正确的接线方法13、标准电池1）正确的接线方法2）室温下电池电动势的读取二、电磁学实验规程（请认真阅读教材P1-2内容）1、在实验室开放时间，到实验室了解要做实验的具体情况和使用的仪器，并做好记录。2、认真阅读实验教材，理解实验原理，写出预习报告。3、进入实验室后，拿出预习报告，检查实验器材是否齐全，仪器有否损坏，如有损坏及时报告指导老师。4、认真听取指导教师的讲解。5、独立实验1）、合理排好实验仪器，实验仪器的布置摆设要同时考虑到：按电路图上元件的位置布设仪器；要读数、观察操作的电表等仪器应放在实验者面前，同时每个仪器都要端正放置，不可颠来倒去斜放，仪表的卧立要正确。2）、正确、快捷连接电路。连接电路要注意以下几点：A、把电源电压调到最小并关闭电源开关，控制电路滑线变阻器的滑动头要调到安全端电源以外的铡刀开关要打开。B、连导线时应先串联、后并联。C、根据仪器摆设的间隔，选择适当长度的导线，导线间尽量不要交叉、缠绕，仪器端钮要拧紧。3）导线接完后，应根据电路图，检查电路连接是否正确，同时也要检查电表的档位选择是否恰当，极性有否接错。检流计短路开关是否打开，电路中的电阻箱取值是否正确，电源输出是否调到最小，电源开关是否关闭，控制电路的滑线变阻器滑动头是否打到安全端。检查无误后，才能打开电源。4）正式通电前要进行试通电。方法是断开铡刀开关（在电路中另加开关，是为了防止稳压电源打开开关时感应电压或电流对实验电路器件的冲击），打开电源开关，适当选择电压然后用铡刀开关触碰式接通电路（一触就断开），并注意观察指示仪表指针的摆动情况及其它仪器仪表的反应是否正常。如无异常则合上开关，通电实验，如果电路有异常，如电路指示仪表毫无反应，或指示仪表的指示不正常（反偏、超量程），就表明电路有故障。电路故障的原因是多方面的，电路故障的排除方法是根据故障现象，应用电路原理分析，第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页并用万用表检测来排除故障。5）按实验要求进行实验，认真记录测量数据。注意观察分析实验现象，加深对物理规律的理解和掌握，判断实验数据是否正确。6）实验过程中应时时注意人身与仪器的安全。仪器的使用要按技术要求，不可过压过流，人体要避免接触交流电路和高压直流电源的裸露部分（人体的安全电压为36伏）6、按要求完成实验后，关闭电源，但不能拆除线路，实验数据经老师检查、签字后，方能拆除线路。仪器按要求整理好。做好实验登记后才可离开实验室。7、实验后写出规范的实验报告。三、实验项目要求...
