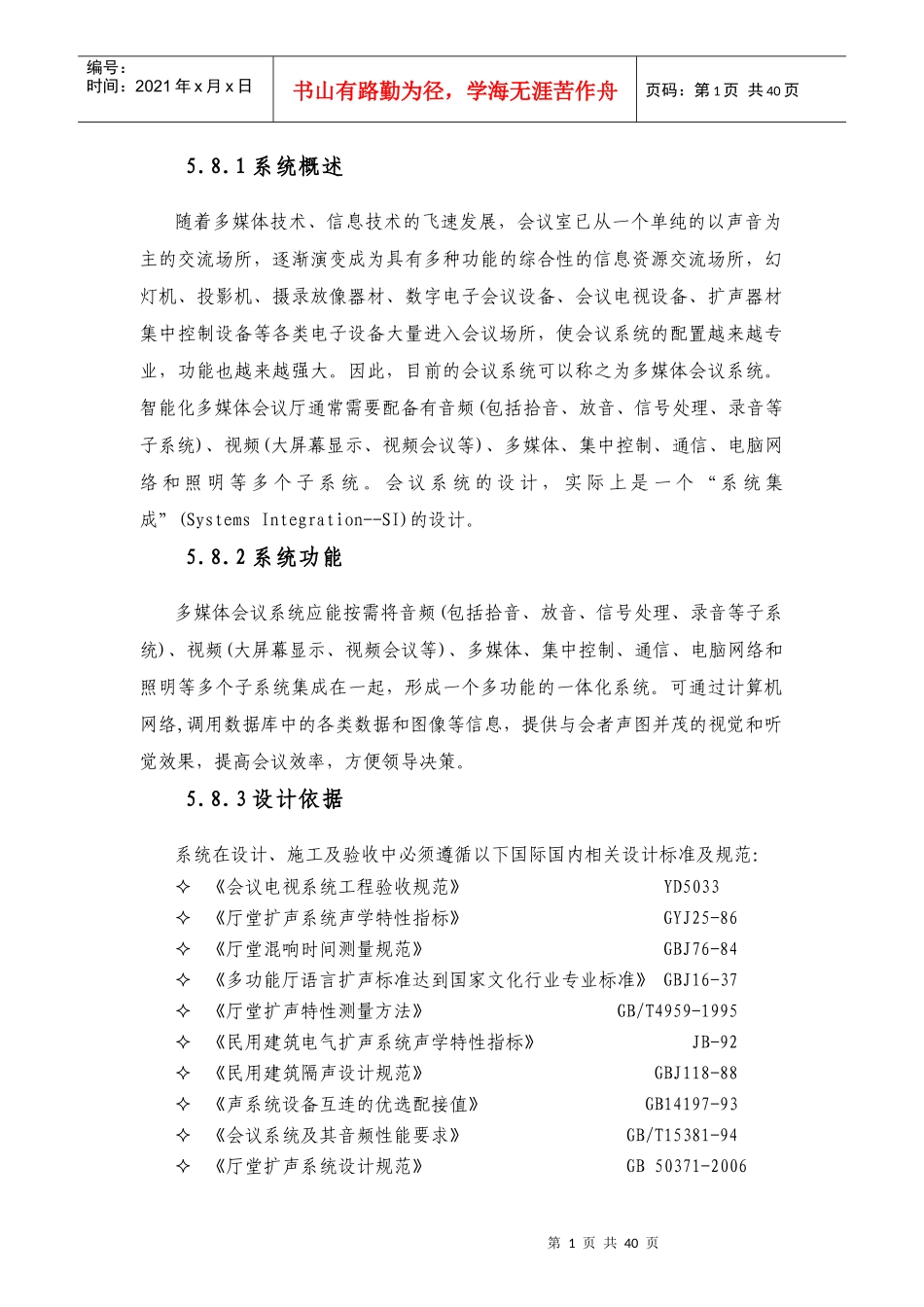

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页5.8.1系统概述随着多媒体技术、信息技术的飞速发展，会议室已从一个单纯的以声音为主的交流场所，逐渐演变成为具有多种功能的综合性的信息资源交流场所，幻灯机、投影机、摄录放像器材、数字电子会议设备、会议电视设备、扩声器材集中控制设备等各类电子设备大量进入会议场所，使会议系统的配置越来越专业，功能也越来越强大。因此，目前的会议系统可以称之为多媒体会议系统。智能化多媒体会议厅通常需要配备有音频(包括拾音、放音、信号处理、录音等子系统)、视频(大屏幕显示、视频会议等)、多媒体、集中控制、通信、电脑网络和照明等多个子系统。会议系统的设计，实际上是一个“系统集成”(SystemsIntegration--SI)的设计。5.8.2系统功能多媒体会议系统应能按需将音频(包括拾音、放音、信号处理、录音等子系统)、视频(大屏幕显示、视频会议等)、多媒体、集中控制、通信、电脑网络和照明等多个子系统集成在一起，形成一个多功能的一体化系统。可通过计算机网络,调用数据库中的各类数据和图像等信息，提供与会者声图并茂的视觉和听觉效果，提高会议效率，方便领导决策。5.8.3设计依据系统在设计、施工及验收中必须遵循以下国际国内相关设计标准及规范：《会议电视系统工程验收规范》YD5033《厅堂扩声系统声学特性指标》GYJ25-86《厅堂混响时间测量规范》GBJ76-84《多功能厅语言扩声标准达到国家文化行业专业标准》GBJ16-37《厅堂扩声特性测量方法》GB/T4959-1995《民用建筑电气扩声系统声学特性指标》JB-92《民用建筑隔声设计规范》GBJ118-88《声系统设备互连的优选配接值》GB14197-93《会议系统及其音频性能要求》GB/T15381-94《厅堂扩声系统设计规范》GB50371-2006第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页5.8.4设计方案5.8.4.1需求分析本工程的性质为综合性办公楼，合肥市土地局作为重要的政府办公部门，需要经常召开业务相关的各类会议，对会议系统的质量要求较高。根据招标要求，在首层多功能会议厅（约26米*19米）、十九层60人会议室（14米*8.4米）、十层会议室（约8.4米*8.4米）、十层多媒体教室（约14.3米*8.8米）以及7间小会议室（约8.4米*8.4米）考虑会议系统。各会议室主要配置以下几个子系统：音频扩声子系统大屏幕投影显示子系统数字会议讨论、同声传译子系统自动跟踪摄录像子系统矩阵及集中控制子系统视频会议子系统会议专业灯光子系统各会议室的功能及子系统组成如下：会议室名称面积/形状所需子系统主要功能需求一层多功能厅500(m2)矩形音频扩声系统大屏幕投影显示系统会议讨论发言系统影像自动跟踪系统会议信号处理系统集中控制系统预留远程视频会议系统布线及接口。可实现团队接待、小型演出、大型多媒体报告、培训、会议讨论发言；大屏幕投影显示；摄像自动跟踪等功能。、智能影像自动跟踪实现会议同步录像、灯光窗帘及会议设备集中控制19层60人会议室120(m2)矩形音频扩声系统大屏幕投影显示系统数字会议讨论发言系统影像自动跟踪系统可实现中型的会议讨论发言；多媒体演示报告；大屏幕投影显示。第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页会议室名称面积/形状所需子系统主要功能需求会议信号处理系统预留远程视频会议系统布线及接口10层会议室71(m2)矩形流动扩声系统大屏幕投影显示系统会议桌预留电脑接口预留远程视频会议系统布线及接口。可实现小型的多媒体报告会；大屏幕投影显示。10层多媒体教室128(m2)矩形音频扩声系统大屏幕投影显示系统远程视频会议系统可实现中型的多媒体报告、培训、视频会议等各种功能。其它小会议室（共7间）71(m2)矩形流动扩声系统流动投影系统预留远程视频会议系统布线及接口。可实现临时培训、会议讨论等。5.8.4.1设计原则在对合肥市土地局的会议系统整体设计中，我公司力求将国际、国内卓越的音视频技术及设备集合为整体，并运用可靠的集成系统及各种音视频设备进行全面、有序的表现，使...
