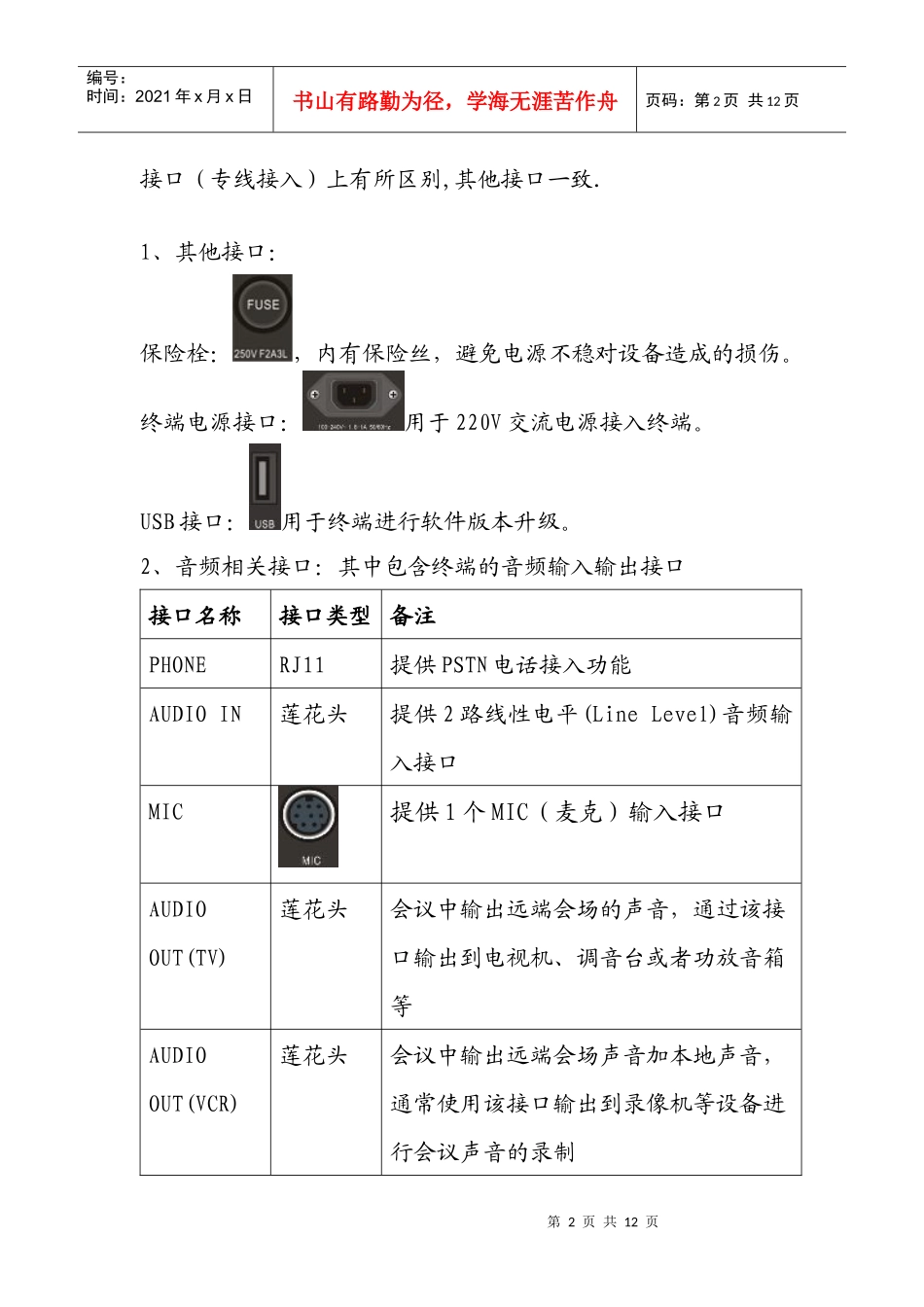

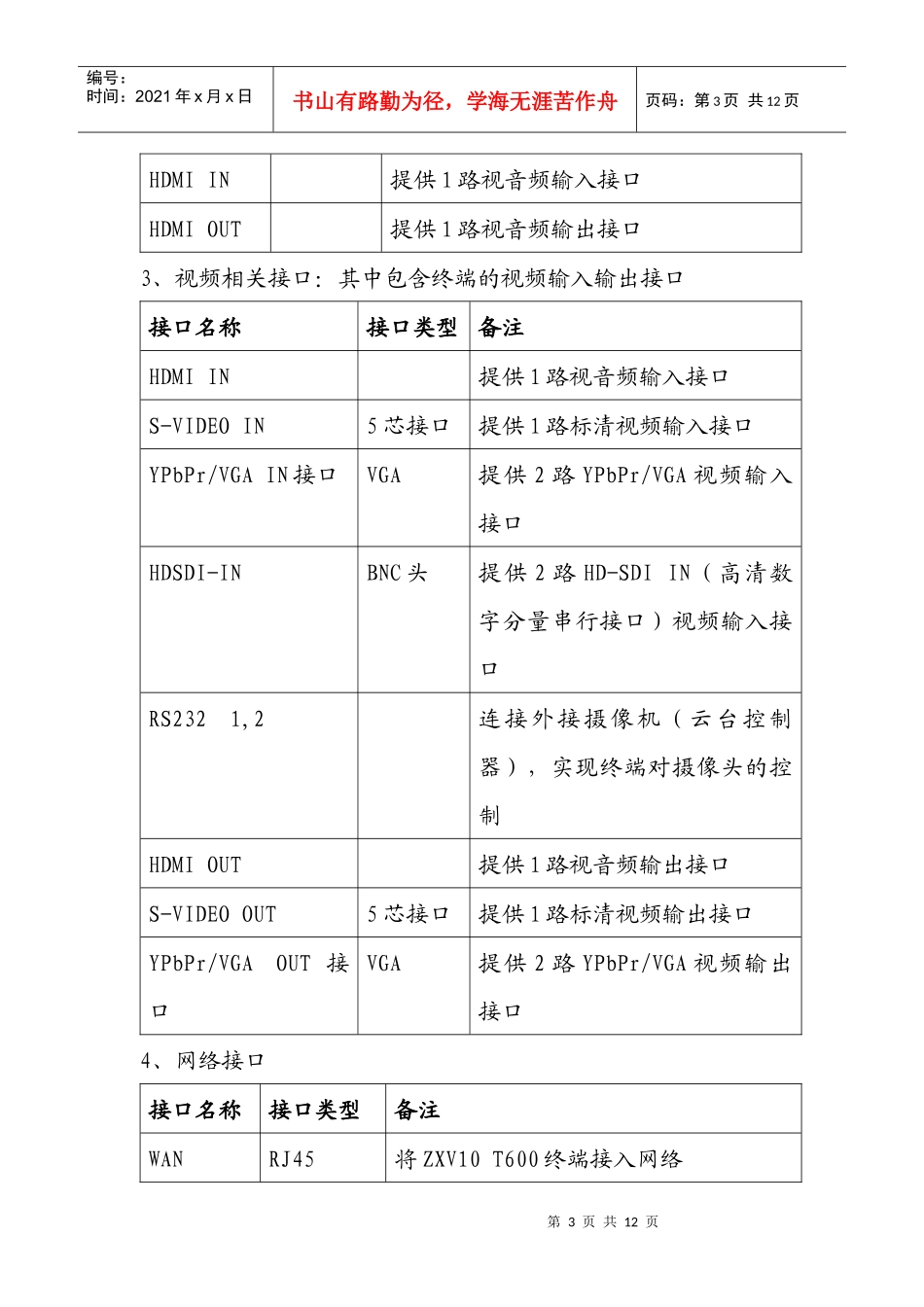

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页ZXV10-T600高清视频会议终端快速安装使用指南一、前面板指示灯、背板接口说明【前面板指示灯说明图-CN】1、PWR，电源状态指示灯：在按下终端电源键后，终端电源接通该指示灯为绿色，正常状态下为常亮；2、RUN，运行状态指示灯：正常状态下该指示灯为绿色且每秒闪烁一次；出现不闪烁、常亮或熄灭状态时表示终端出现故障3、ALM，告警指示灯：正常状态下该指示灯为长灭状态，当终端出现故障时该指示灯为红色常亮；4、电源开关：接通或关闭电源；【后面板接口说明图-CN】T600在型号上分为2M、2MX、2ME、4MX、4MEX、8M、8ME、8MX、8MEX，故背板网络第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页接口（专线接入）上有所区别,其他接口一致.1、其他接口：保险栓：，内有保险丝，避免电源不稳对设备造成的损伤。终端电源接口：用于220V交流电源接入终端。USB接口：用于终端进行软件版本升级。2、音频相关接口：其中包含终端的音频输入输出接口接口名称接口类型备注PHONERJ11提供PSTN电话接入功能AUDIOIN莲花头提供2路线性电平(LineLevel)音频输入接口MIC提供1个MIC（麦克）输入接口AUDIOOUT(TV)莲花头会议中输出远端会场的声音，通过该接口输出到电视机、调音台或者功放音箱等AUDIOOUT(VCR)莲花头会议中输出远端会场声音加本地声音，通常使用该接口输出到录像机等设备进行会议声音的录制第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页HDMIIN提供1路视音频输入接口HDMIOUT提供1路视音频输出接口3、视频相关接口：其中包含终端的视频输入输出接口接口名称接口类型备注HDMIIN提供1路视音频输入接口S-VIDEOIN5芯接口提供1路标清视频输入接口YPbPr/VGAIN接口VGA提供2路YPbPr/VGA视频输入接口HDSDI-INBNC头提供2路HD-SDIIN（高清数字分量串行接口）视频输入接口RS2321,2连接外接摄像机（云台控制器），实现终端对摄像头的控制HDMIOUT提供1路视音频输出接口S-VIDEOOUT5芯接口提供1路标清视频输出接口YPbPr/VGAOUT接口VGA提供2路YPbPr/VGA视频输出接口4、网络接口接口名称接口类型备注WANRJ45将ZXV10T600终端接入网络第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页LANRJ45一般由工程人员在故障检查时使用E1接口CC4Y通过同轴电缆接入网络，最大支持8M二、ZXV10-T600高清视频会议终端遥控器使用第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页三、快速连接图1、基本配置设备的安装连接（视频电缆以YPbPr-VGA电缆为例）第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页2、视频设备的连接根据终端配置的摄像头和电视机的接口而定，任选一种连接方第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页么么么么么么么么么么么么么么么么么么么么么么么么么么么么么么么么你们式，连接时不考虑先后次序。第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页3、与可选择设备的连接4、网络连接终端通过网线接入IP网络，通过同轴电缆接入E1网络。第10页共12页第9页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共12页四、开机和关机1、上电前检查：★检查ZXV10T600终端放置是否平稳。★确保电源电压在ZXV10T600的要求范围内。★检查并确认各类连线正确，确认视频、音频连线正确、牢固。2.上电步骤：★开启视频会议系统的电源总开关。★打开电视机、功率放大器等外围设备的电源，确认工作正常。★开启ZXV10T600终端的电源开关。3、下电步骤：★关闭ZXV10T600终端的电源。★关闭电视机、功率放大器等外围设备的电源。★关闭视频会议系统的...
