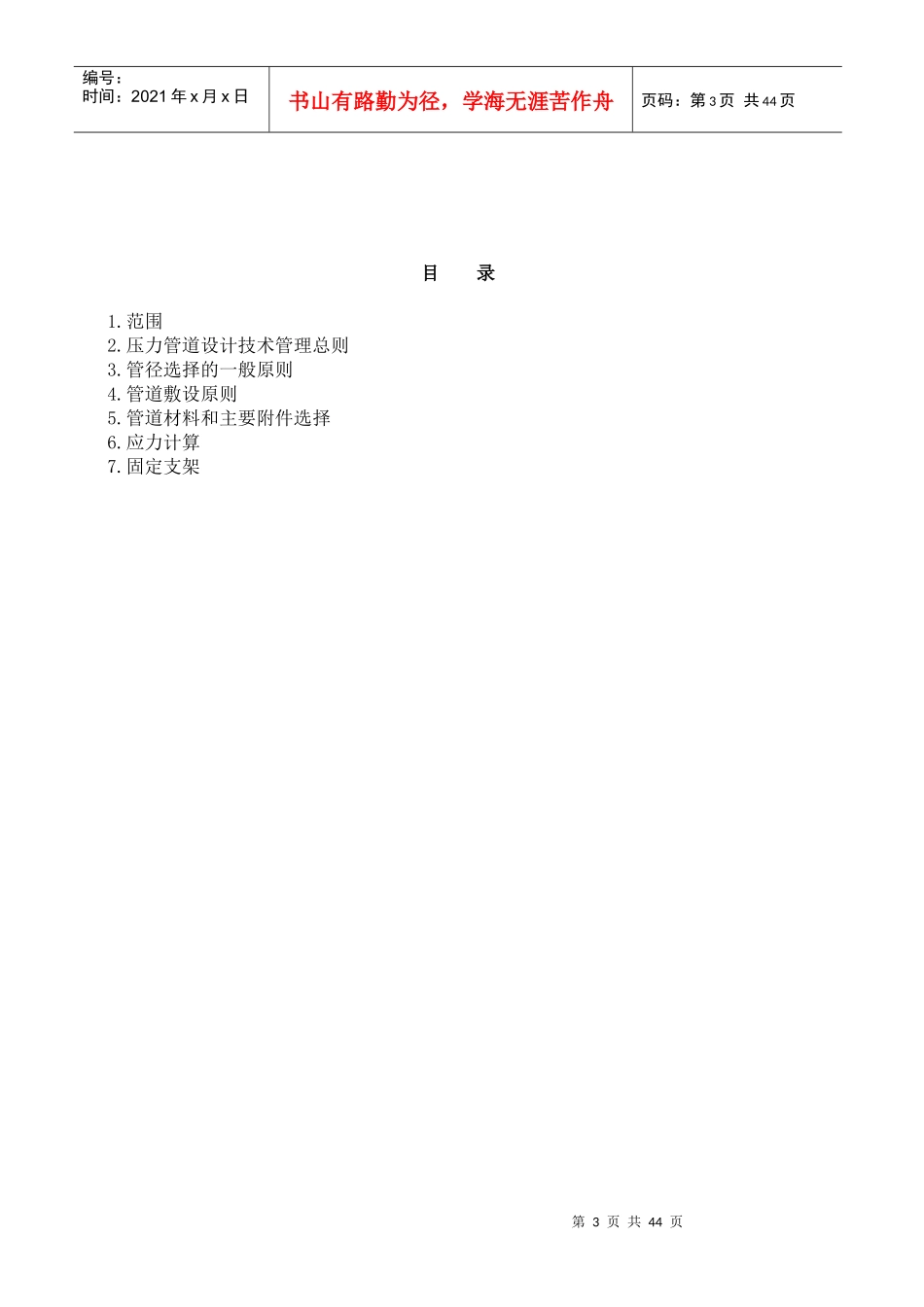

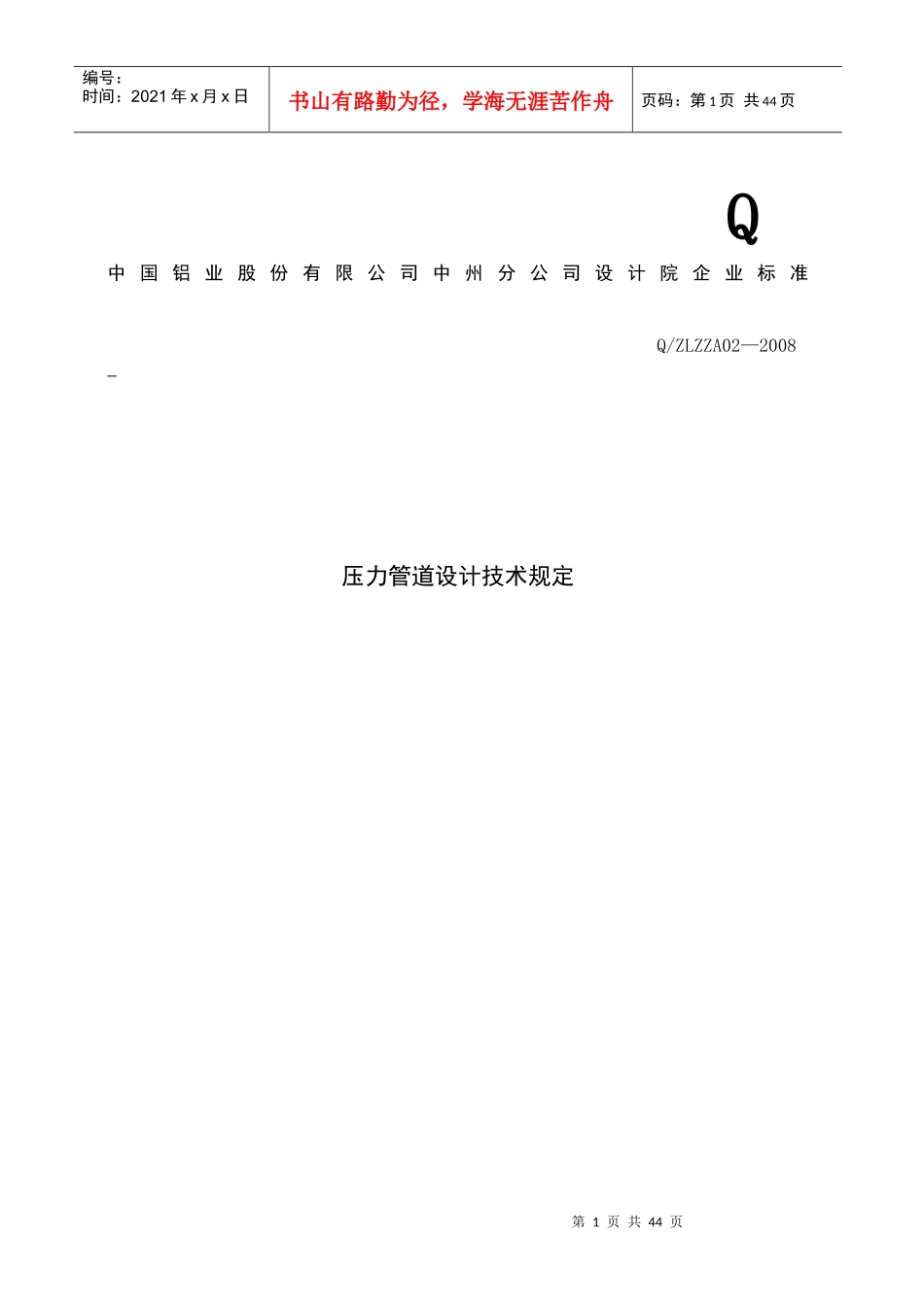

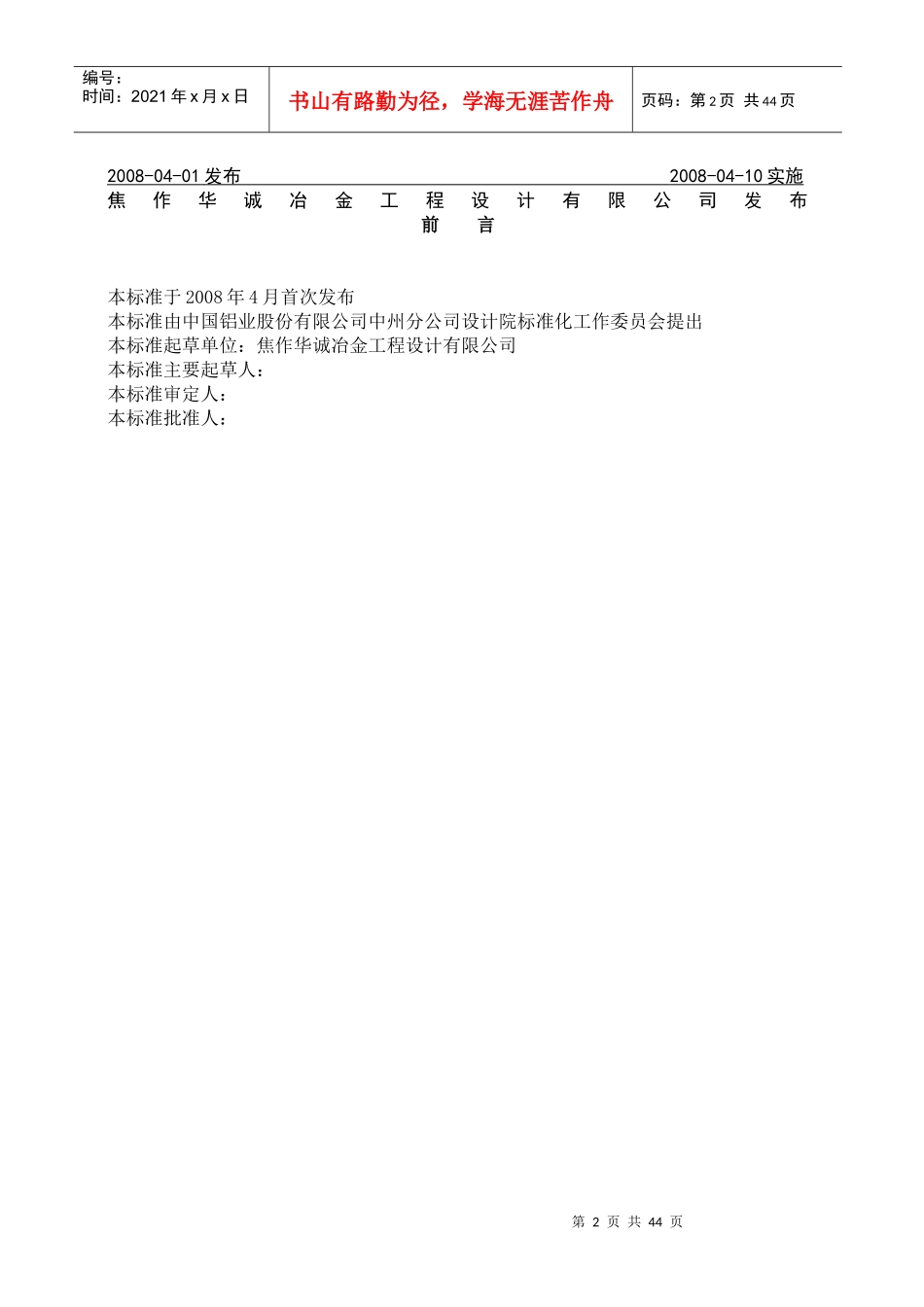

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页Q中国铝业股份有限公司中州分公司设计院企业标准Q/ZLZZA02—2008压力管道设计技术规定第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页2008-04-01发布2008-04-10实施焦作华诚冶金工程设计有限公司发布前言本标准于2008年4月首次发布本标准由中国铝业股份有限公司中州分公司设计院标准化工作委员会提出本标准起草单位：焦作华诚冶金工程设计有限公司本标准主要起草人：本标准审定人：本标准批准人：第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页目录1.范围2.压力管道设计技术管理总则3.管径选择的一般原则4.管道敷设原则5.管道材料和主要附件选择6.应力计算7.固定支架第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页压力管道设计技术规定1.范围本标准规定了中州分公司设计院压力管道设计技术的工作要求。本标准适应于中州分公司设计院设计资质范围内各类压力管道设计技术工作的管理。2.压力管道设计技术管理总则2.1为贯彻劳动部颁布的《压力管道安全管理与监察规定》（劳动部发[1996]140号），《压力容器压力管道设计单位资格许可与管理规则》（国质检锅[2002]235号）以及有关国家标准，加强我公司压力管道设计的管理，确保设计质量，特制订本规定。本规定中凡与国家有关法规、标准不一致的，均以国家法规、标准为准。2.2本规定所包含的压力管道为：本公司所设计压力管道包括《压力容器压力管道设计许可规则》（TSGR1001-2008）中规定的GC2。详述如下：GC2：（1）输送GB20160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力<4.0MPa的管道。（2）输送可燃流体介质有毒流体介质设计压力P<4.0MPa且设计温度大于等于400的管道。（3）输送非可燃流体介质无毒液体介质设计压力P<10MPa且设计温度大于等于400的管道。（4）输送液体介质设计压力P<10.0MPa且设计温度400的管道。2.3本规定不适用下列情况：（1）设备本体管道。（2）军事装备、核设施、航空航天器、铁路机车、海上设施、船舶以及煤矿矿井使用的管道。（3）其他非压力管道。2.4压力管道设计时应遵循下列设计规范和国家标准、行业标准及有关手册：（1）GB50028-93《城镇燃气设计规范》5.燃气输配系统。6.液化石油气供应。第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页7.燃气的应用。（2）GB6222-86《工业企业煤气安全规程》3.煤气管道。（3）GB50029-2003《压缩空气站设计规范》第九章：压缩空气管道。（4）GB50041-92《锅炉房设计规范》第十一章：汽水管道。第十四章：室外热力管道。附录二：室外热力管道、管沟与建筑物、构筑物、铁路、道路和其他管线之间的净距。（5）DL/T5054-1996《火力发电厂汽水管道设计技术规定》（6）SDGJ6《火力发电厂汽水管道应力计算技术规定》（7）CJJ34-2002《城市热力网设计规范》（8）GB1047-2005《管道元件的公称通径》（9）GB1048-2005《管道元件的公称压力》（10）GB50235-97《工业金属管道公称施工及验收规范》（11）DL438《火力发电厂金属技术监督规程》（12）DL-5031-1992《电力建设施工及验收技术规范》（管道篇）（13）DL-5007-1992《电力建设施工及验收技术规范》(火力发电厂焊接篇)（14）DL/T5069-96《电力建设施工及验收技术规范》（钢制承压管道对接焊缝射线检验篇）（15）GB150-1998《钢制压力容器》（16）GB/T700-88《碳素结构钢》（17）GB8163-1999《输送流体用无缝钢管》（18）GB5310-1995《高压锅炉用无缝钢管》（19）GB3087-1999《低中压锅炉用无缝钢管》（20）GB3091-2001《低压流体输送焊接管》（21）GB/T13793-1992《直缝电焊钢管》（22）GB/T14976-1994《不锈钢无缝钢管》（23）GB5117-95《碳钢焊条》（24）GB5118-95《低合金钢焊条》（25）《化工管路手册》化学工业出版社2.5压力管道的使用场所...
