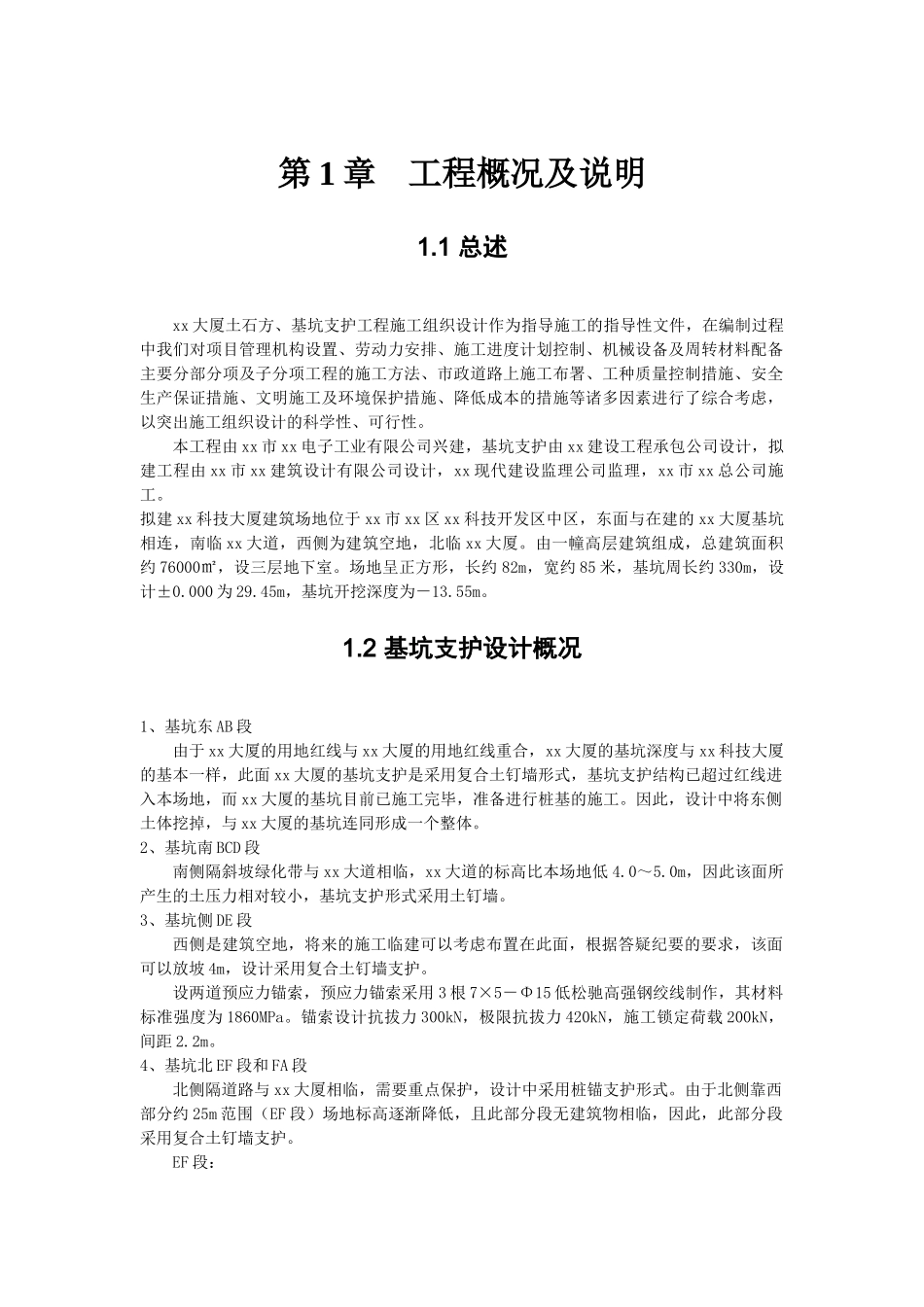

第1章工程概况及说明1.1总述xx大厦土石方、基坑支护工程施工组织设计作为指导施工的指导性文件，在编制过程中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备及周转材料配备主要分部分项及子分项工程的施工方法、市政道路上施工布署、工种质量控制措施、安全生产保证措施、文明施工及环境保护措施、降低成本的措施等诸多因素进行了综合考虑，以突出施工组织设计的科学性、可行性。本工程由xx市xx电子工业有限公司兴建，基坑支护由xx建设工程承包公司设计，拟建工程由xx市xx建筑设计有限公司设计，xx现代建设监理公司监理，xx市xx总公司施工。拟建xx科技大厦建筑场地位于xx市xx区xx科技开发区中区，东面与在建的xx大厦基坑相连，南临xx大道，西侧为建筑空地，北临xx大厦。由一幢高层建筑组成，总建筑面积约76000㎡，设三层地下室。场地呈正方形，长约82m，宽约85米，基坑周长约330m，设计±0.000为29.45m，基坑开挖深度为－13.55m。1.2基坑支护设计概况1、基坑东AB段由于xx大厦的用地红线与xx大厦的用地红线重合，xx大厦的基坑深度与xx科技大厦的基本一样，此面xx大厦的基坑支护是采用复合土钉墙形式，基坑支护结构已超过红线进入本场地，而xx大厦的基坑目前已施工完毕，准备进行桩基的施工。因此，设计中将东侧土体挖掉，与xx大厦的基坑连同形成一个整体。2、基坑南BCD段南侧隔斜坡绿化带与xx大道相临，xx大道的标高比本场地低4.0～5.0m，因此该面所产生的土压力相对较小，基坑支护形式采用土钉墙。3、基坑侧DE段西侧是建筑空地，将来的施工临建可以考虑布置在此面，根据答疑纪要的要求，该面可以放坡4m，设计采用复合土钉墙支护。设两道预应力锚索，预应力锚索采用3根7×5－Φ15低松驰高强钢绞线制作，其材料标准强度为1860MPa。锚索设计抗拔力300kN，极限抗拔力420kN，施工锁定荷载200kN，间距2.2m。4、基坑北EF段和FA段北侧隔道路与xx大厦相临，需要重点保护，设计中采用桩锚支护形式。由于北侧靠西部分约25m范围（EF段）场地标高逐渐降低，且此部分段无建筑物相临，因此，此部分段采用复合土钉墙支护。EF段：设两道预应力锚索，预应力锚索采用3根7×5－Φ15低松驰高强钢绞线制作，其材料标准强度为1860MPa。锚索设计抗拔力300kN，极限抗拔力420kN，施工锁定荷载200kN，间距2.2m。FA段：（1）、采用人工挖孔桩作支护桩。人工挖孔桩直径1.2m，间距2.0m，嵌固深度7.0m，桩顶设1500×800钢筋混凝土冠梁；（2）、设二道预应力锚索。锚索采用4根7×5－Φ15低松驰高强钢绞线制作，其材料标准强度为1860MPa。锚索水平间距2.0m，设计抗拔力400kN，施工锁定荷载300kN；（3）、桩、梁砼强度均为C25，桩采用非均匀方向性配筋，纵筋通长设置，钢筋布置及数量详见配筋大样图；（4）、预应力锚索采用套管跟进钻机成孔，成孔直径150mm。锚索长度25m，其中自由段长8m，锚固段长17m。锚索采用二次注浆工艺，注浆采用水灰比0.5的32.5R普硅水泥净浆，其标准强度不得低于25.0MPa；（5）、预应力锚杆采用槽钢组合钢腰梁，样图；（6）、人工挖孔桩与冠梁主筋要求焊接，桩内钢筋伸入冠梁主筋锚固长度为750mm。桩主筋保护层厚度为50mm，梁主筋保护层厚度为35mm；（8）、人工挖孔桩桩间采用挂钢筋网喷射砼护面。1.3排降水工程1、在基坑坡顶、坑底布置400×400mm排水明沟、集水井，形成排水系统，并汇集到三级沉砂池，经三级沉淀后排入市政管线。2、在基坑坡面上设置设泄水孔，间距1500mm,及时排出土体内的地下水。3、坑内开挖阶段可根据实际需要，在坑内适当位置挖掘超前集水坑，达到集水和降水目的。1.4地质情况场地原始地貌为剥蚀残丘，后经人工整平。根据钻探揭露，拟建场地内岩土层有：人工填土层（Qml）、第四系残积土层（Qel）及其下伏中生代燕山期花岗岩（53）等三类地层。各岩土层特征如下：1、人工填土层（Qml）：褐黄、褐红、棕黄色，主要成分为粘性土，场地内均有分布，层厚0.50～3.40m。2、第四系残积土层（Qel）：砾质粉质粘土：为粗粒花岗岩残积土。呈褐黄、褐红杂灰白色，可塑～硬塑。该层场地内遍布，层厚22.3m～22.9m，标准贯入击数8击～29击，平均18击。3、以下为花岗...
