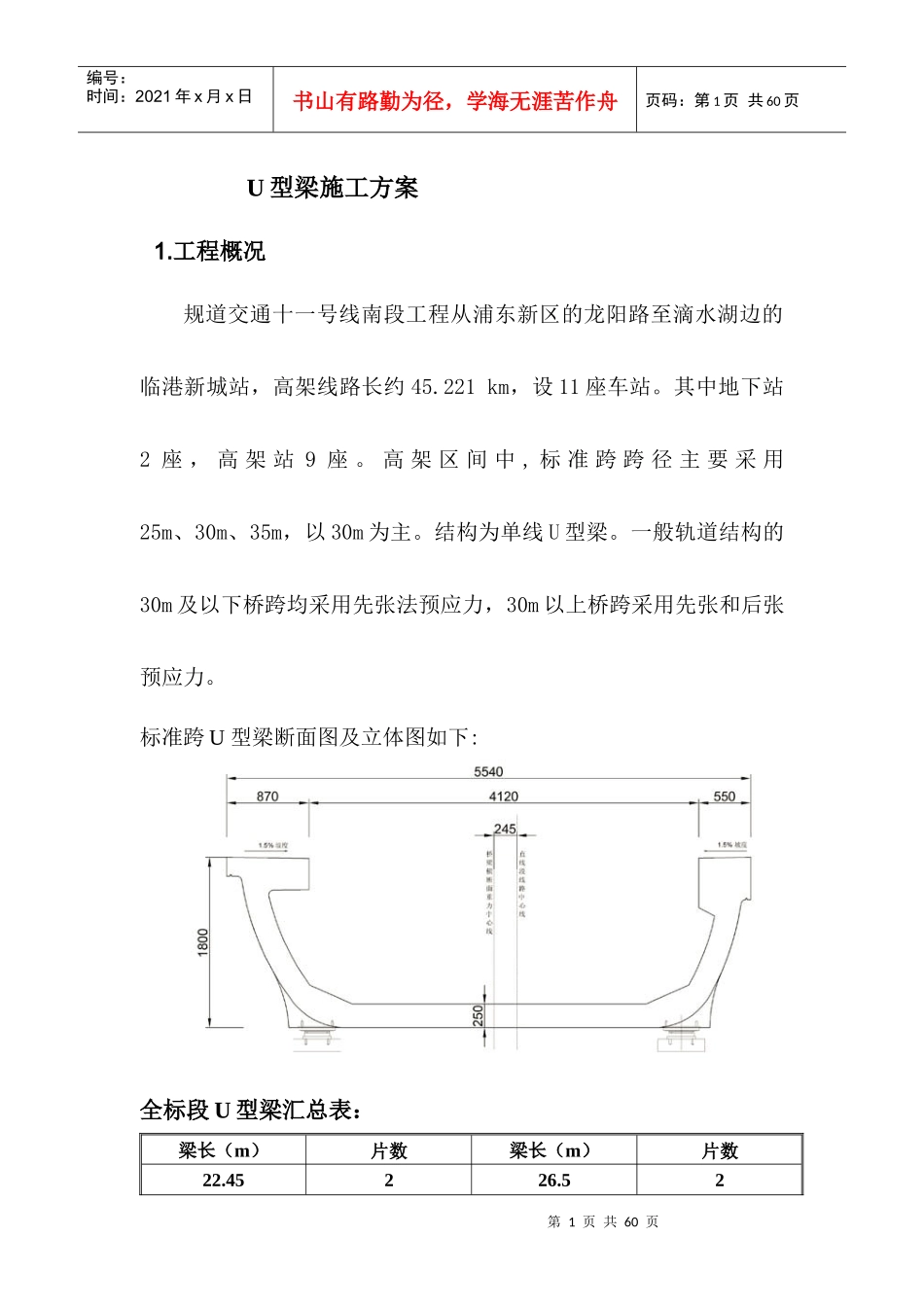

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页U型梁施工方案1.工程概况规道交通十一号线南段工程从浦东新区的龙阳路至滴水湖边的临港新城站，高架线路长约45.221km，设11座车站。其中地下站2座，高架站9座。高架区间中,标准跨跨径主要采用25m、30m、35m，以30m为主。结构为单线U型梁。一般轨道结构的30m及以下桥跨均采用先张法预应力，30m以上桥跨采用先张和后张预应力。标准跨U型梁断面图及立体图如下:全标段U型梁汇总表：梁长（m）片数梁长（m）片数22.45226.52第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页22.52278224228124.515292624.57429.53625169309352633558中铁二十三局集团第五工程有限公司承包全标段1411片U型梁的生产工作。我公司分包1/2工程的劳务工作，工作内容包括：钢筋制作、绑扎、钢筋安装、模板安装拆卸、预应力施工、混凝土的浇筑养护，部分梁的后张、灌浆及收尾配套等工作。第3页共60页第2页共60页项目负责人试验员技术质量员技术负责人预应力班混凝土班钢筋班木工班安全员编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页2.现场管理及劳动力组织制梁项目部以工厂标准化管理模式进行运作，下设技术质量科、安全科和班组办公室。生产运作按照每条台座3天一翻的周期，24小时连续运作，每班配备：值班长、现场技术人员、试验人员、设备人员及专职安全员，由负责人协调总的生产流水节拍。2.1.现场管理组织机构2.2.人员配备所有员工在接受员工培训后才能进入各自岗位。对从事检验、试验等特殊岗位的操作人员，坚持上岗资质证书第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页制度，未取得合格证书者一律不得上岗。对生产操作人员参加岗位专项操作技能培训，经考核合格后根据实际操作能力安排工作。行车工、电工、电焊工、车辆驾驶人员和起重指挥等特殊工种必须持证上岗。现场人员配备如下：名称人数名称人数项目负人1钢筋工60技术、质量管理3木工30试验员1混凝土工30安全员1预应力工15驾驶员1起重工2行车工6合计150第5页共60页第4页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共60页3.U型梁制作施工方案3.1.U型梁制作工艺流程U型梁制作工艺、检测流程图如下：第6页共60页第5页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共60页3.2.模板工程3.2.1.概述为了满足U型梁工程的几何尺寸、精度及清水外观要求，应采用钢制整体模板，模板必须具备以下技术条件：外模就位、调整埋件放置钢筋笼入模端模就位、调整先张钢绞线连接、初张拉钢筋调整检验内膜就位组模模板测量、调整埋件放置定位NY检验NY检验NY先张预应力张拉混凝土浇筑蒸汽养护拆除内膜、放松外模检验NY达到放张条件NY检验NY埋件制作或进厂原材料检验YN检验NY检验Y检验YNN原材料钢筋加工钢筋笼绑扎检验检验检验现场检验原材料商品混凝土NYNNNNYYY先张预应力放张场内驳运、堆放继续自然养护后张及灌浆（35m）封锚槽产品整修达到放张条件(35m)出厂运输交货第7页共60页第6页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共60页◇有足够的强度和刚度，满足施工周转次数的要求；◇板面平整光滑、不变形、不翘曲、脱模容易；◇底模、外模、内模、端模相互之间的安装拼缝严密，不漏浆；浇筑混凝土之前，模板应涂刷良好的脱模剂，外露面混凝土模板的脱模剂应采用同一品种，不得用有色或污染混凝土表面的脱模剂。模板应定期检查、维护。3.2.2模板系统设计方案概况模板采用全钢结构、整体式设计方案，整套模板由底模、外模、内模、内模支撑、内模移动系统和端模五大类组成，另外包括外模斜撑、内模斜撑及水平撑、外模间拉杆、内外模间拉杆等附件。3.2.3.底模标准底模分为三段，两端为支座段，中间为梁身段，安装于基础地梁之上。而可调节底模除上述的分段方式之外，还需考虑到梁长及梁宽变化对底模的特殊要求。考虑梁长变化时，按该台座所需生产的最大梁...
