人行卫星电视会议网(doc25)(1)VIP免费

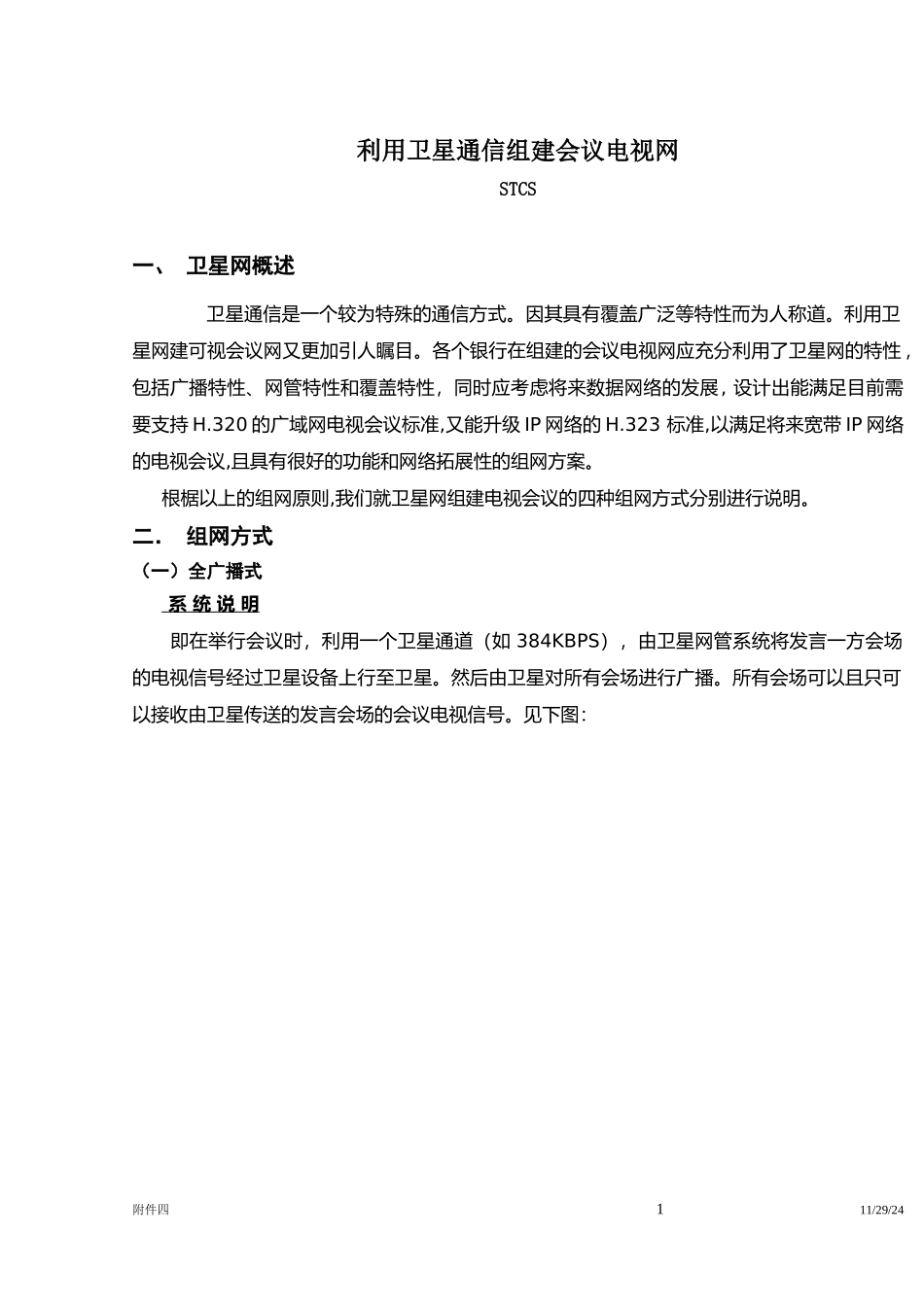

利用卫星通信组建会议电视网STCS一、卫星网概述卫星通信是一个较为特殊的通信方式。因其具有覆盖广泛等特性而为人称道。利用卫星网建可视会议网又更加引人瞩目。各个银行在组建的会议电视网应充分利用了卫星网的特性，包括广播特性、网管特性和覆盖特性，同时应考虑将来数据网络的发展,设计出能满足目前需要支持H.320的广域网电视会议标准,又能升级IP网络的H.323标准,以满足将来宽带IP网络的电视会议,且具有很好的功能和网络拓展性的组网方案。根椐以上的组网原则,我们就卫星网组建电视会议的四种组网方式分别进行说明。二．组网方式（一）全广播式系统说明即在举行会议时，利用一个卫星通道（如384KBPS），由卫星网管系统将发言一方会场的电视信号经过卫星设备上行至卫星。然后由卫星对所有会场进行广播。所有会场可以且只可以接收由卫星传送的发言会场的会议电视信号。见下图：附件四111/29/24设备要求及配置终端：TC2000单显/双显电视会议标准:H.320配置：主会场TC2000视频协议---H.261国际标准通信协议---HDLC分会场TC2000视频协议---H.261国际标准通信协议---HDLC/RO接口:V.35（二）多点双向与广播式附件四211/29/24系统说明在通过卫星网举行电视会议时，利用四个或四个以上的卫星信道（如4384Kbps），由卫星网管系统将主会场与其它任意两个或两个以上的分会场通过MCU-II建立起多点双向会议电视系统，其它分会场设置于“单收”状态。卫星链路建立后，只需通过控制MCU-II即可将连接在MCU-II上的任意一个会场（如发言会场）的会议电视信号经卫星对所有其它“单收”会场进行广播，无需卫星网管系统进行控制。此方案的信号流程图详见下图：技术特点：附件四311/29/24根据卫星频率资源情况，通过卫星网管系统频率分配及卫星通讯设备将两个或两个以上的分会场电视信号连接至主会场的MCU-II上；通过卫星网管系统将所有“单收”会场的卫星接收信号频率设置为一致（需与双向会场中所使用的其中某一个下行通道的频率一致）所有接入MCU-II的双向会场之会议电视终端TC2000均采用HDLC协议；所有未接入MCU-II的“单收”会场之会议电视终端TC2000均采用HDLC/RO协议。功能特点使用四个（或四个以上）384Kbps卫星信道可实现主会场（有MCU-II）及其它任意两个分会场间通过MCU-II实现多点双向传输。在卫星链路建立后，主会场仅需通过控制MCU-II，即可使所有“单收”会场接收到连接在MCU-II上的任意一个双向会场的信号，无需再通过卫星网管系统。补充说明若某一“单收”站由于卫星信道或其它原因造成接收中断，而当通信信道恢复正常后，该站点仍能恢复接收，且MCU及所有其它会议电视设备无需作任何改动。“单收”会场请求发言时，仍需通过卫星网管系统，首先将该会场切换成为双向会场，而且还需将该会场TC2000系统的设置由HDLC/RO切换为HDLC；然后将其会议电视信号广播给其它“单收”会场。由于所有“单收”会场的卫星接收频率与其中某一个双向分会场（如附图三所示的2#分会场）的接收频率相同，因此“单收”会场的接收信号与2#分会场的接收信号一致。当2#分会场为发言会场时，由于MCU的特点此时2#分会场不能看到自己的图像信号，因此，其他“单收”会场收视不到2#分会场（发言会场）的信号。为解决这一问题，两种方法：a.利用卫星网管切换所有“单收”会场的接收频率，如换为与1#会场的下行频率一致。但比较复杂且切换时间长；附件四411/29/24b.为避免卫星网管来切换频率，可使其中的某一有“单收”会场以双向的方式连接至MCU-II，但仍作为“单收”会场，该信道连接在MCU-II的端口处的回传信号由卫星设备提供，此回传信号即由卫星端口将与之相连的MCU-II端口发送的信号回传而得到。但这样会浪费一个MCU-II的端口，且浪费一个卫星信道，换来的好处是避免卫星网管的切换。设备要求及配置终端：TC2000单显/双显电视会议标准:H.320配置：主会场TC2000视频协议---H.261国际标准通信协议---HDLC双向会场TC2000视频协议---H.261国际标准通信协议---HDLC分会场TC2000视频协议---H.261国际标准通信协议---HDLC/ROMCU:MCU-II接口:V.35（三）多点全双向式即可有多个会场同时举行全双向电视会...
