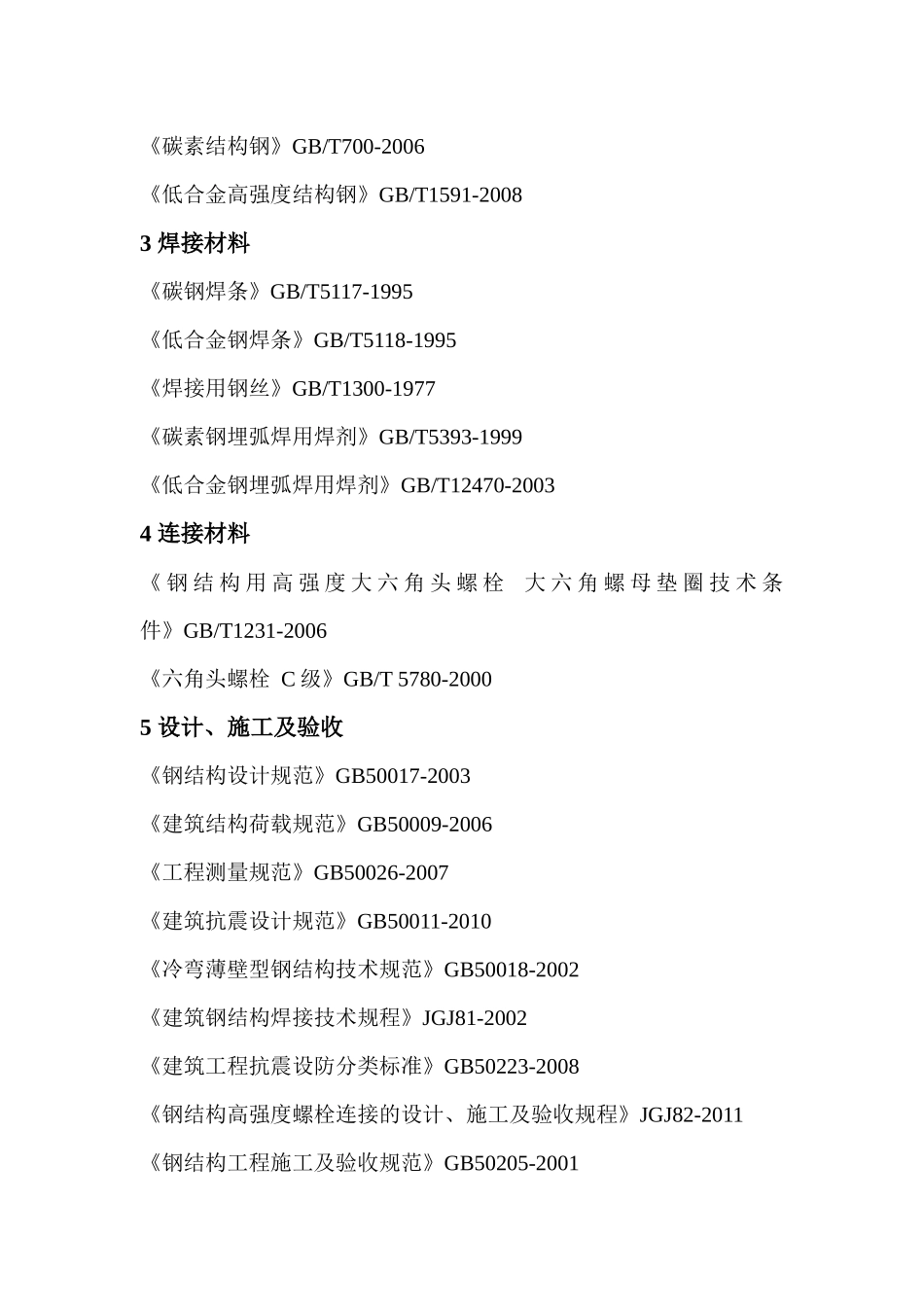

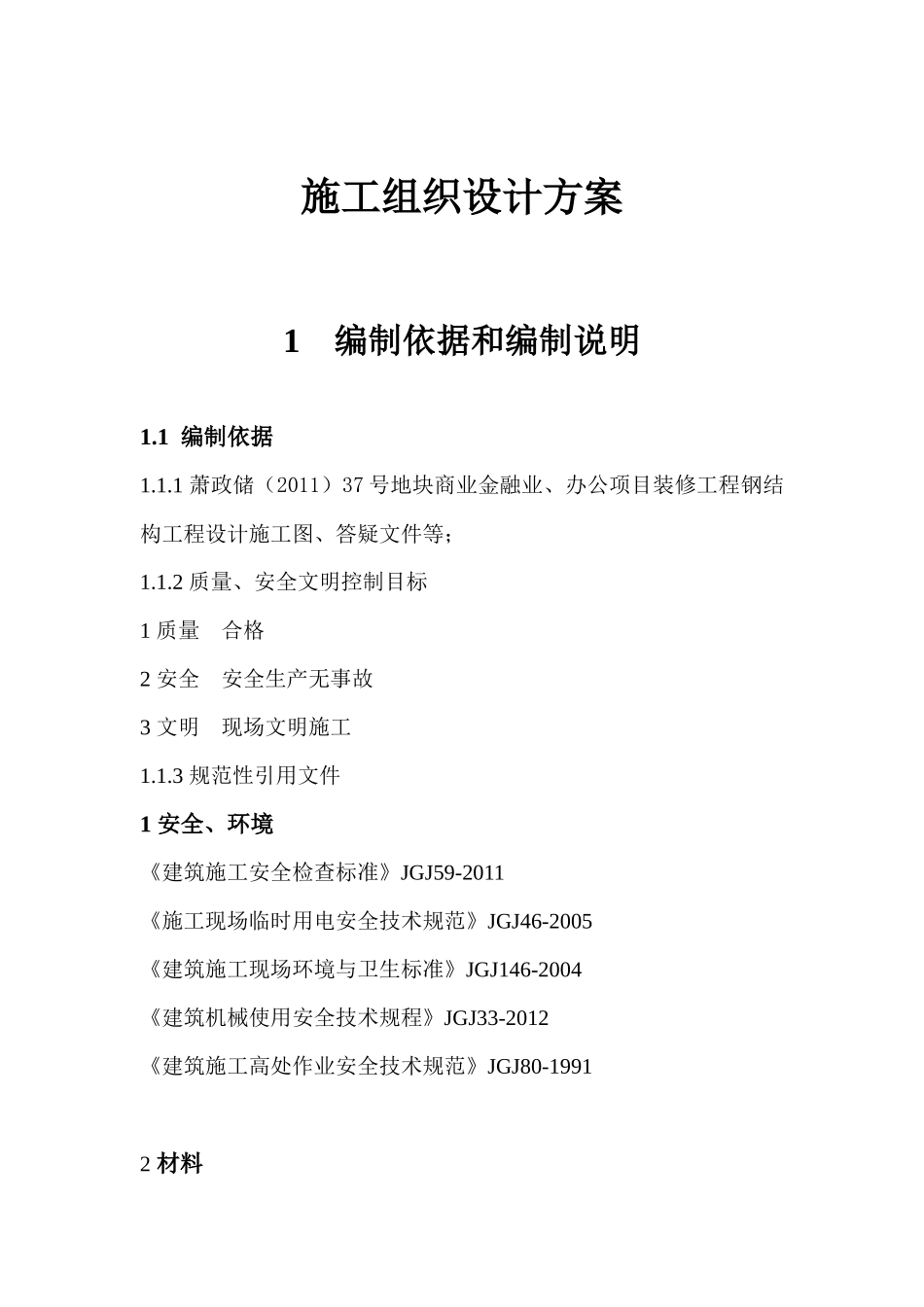

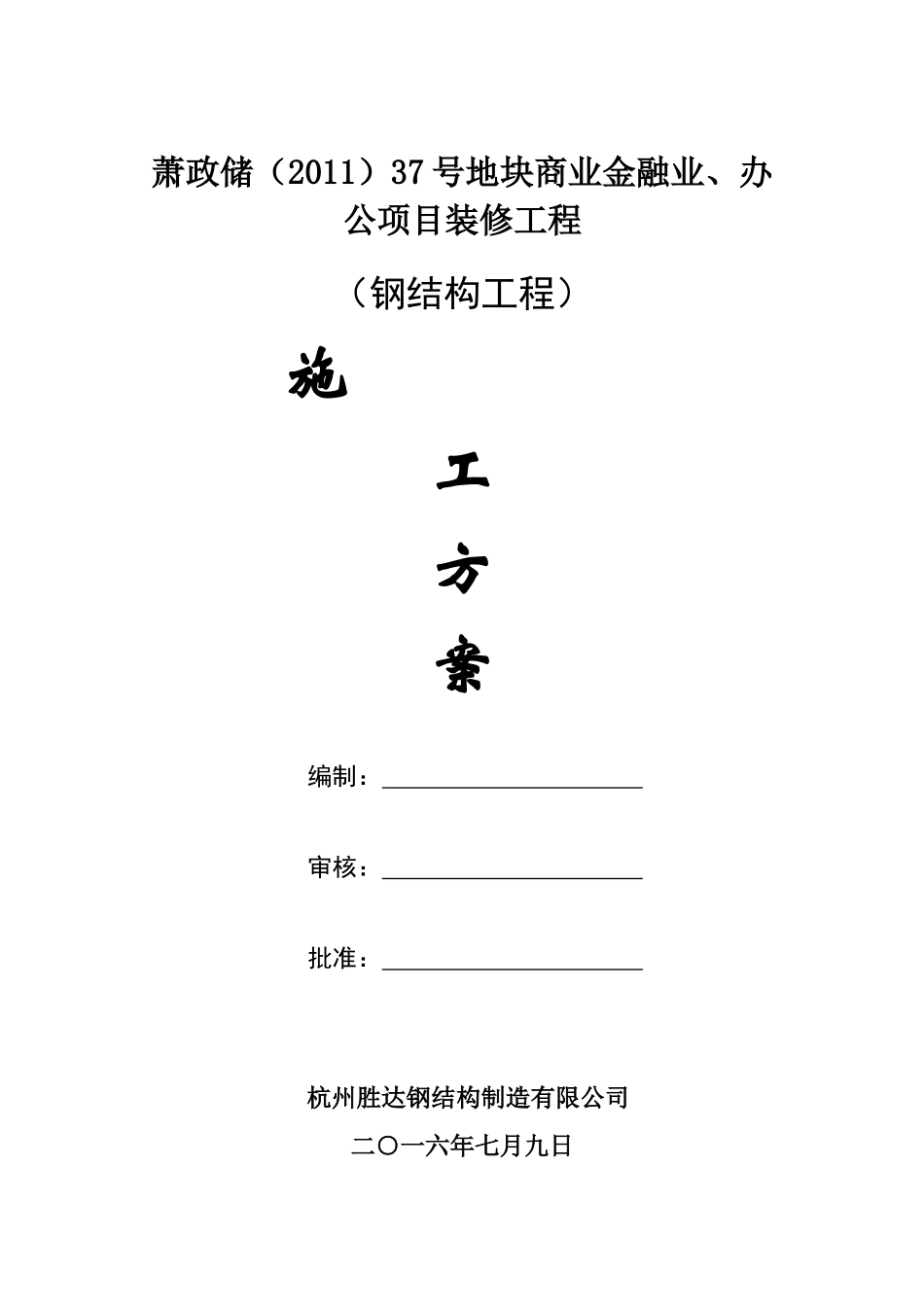

萧政储（2011）37号地块商业金融业、办公项目装修工程（钢结构工程）施工方案编制：审核：批准：杭州胜达钢结构制造有限公司二○一六年七月九日施工组织设计方案1编制依据和编制说明1.1编制依据1.1.1萧政储（2011）37号地块商业金融业、办公项目装修工程钢结构工程设计施工图、答疑文件等；1.1.2质量、安全文明控制目标1质量合格2安全安全生产无事故3文明现场文明施工1.1.3规范性引用文件1安全、环境《建筑施工安全检查标准》JGJ59-2011《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工现场环境与卫生标准》JGJ146-2004《建筑机械使用安全技术规程》JGJ33-2012《建筑施工高处作业安全技术规范》JGJ80-19912材料《碳素结构钢》GB/T700-2006《低合金高强度结构钢》GB/T1591-20083焊接材料《碳钢焊条》GB/T5117-1995《低合金钢焊条》GB/T5118-1995《焊接用钢丝》GB/T1300-1977《碳素钢埋弧焊用焊剂》GB/T5393-1999《低合金钢埋弧焊用焊剂》GB/T12470-20034连接材料《钢结构用高强度大六角头螺栓大六角螺母垫圈技术条件》GB/T1231-2006《六角头螺栓C级》GB/T5780-20005设计、施工及验收《钢结构设计规范》GB50017-2003《建筑结构荷载规范》GB50009-2006《工程测量规范》GB50026-2007《建筑抗震设计规范》GB50011-2010《冷弯薄壁型钢结构技术规范》GB50018-2002《建筑钢结构焊接技术规程》JGJ81-2002《建筑工程抗震设防分类标准》GB50223-2008《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-2011《钢结构工程施工及验收规范》GB50205-2001《建筑工程施工质量验收统一标准》GB50300-20011.2编制说明1.2.1本施工方案是针对悦盛国际中心加建项目钢结构工程；1.2.2本施工方案必须经我公司和监理方批准；1.2.3施工中需要变更原设计或原施工方案的须按程序办理报批手续，经批准后方可执行，修改后的设计和施工方案作为本施工方案的组成部份；2【工程概况】2．1建筑结构2．2工程特点2．2．1本工程为加建工程，施工难点多，高空作业多。2．2．2节点型式多且复杂。有栓—焊混合的刚性节点，有高强螺栓连接的铰接节点。2．3深化设计2．3．1消化图纸。组织专业技术人员熟悉图纸，掌握规范标准和施工现场条件，为深化设计提供完整可行的资料。2．3．2本工程特点决定了二次深化设计，出图多，工程量大，及时解决好二次深化设计是保证工程优质快速的关键。2．4施工难点2．4．1钢材采购。所有钢材的材质均为Q235—B，钢材质量检验和复验要求比较高，应提前进行送样检测。2．4．2加工制作。如何保证焊接质量、防止变形、变形如何矫正以及保证制孔和加工精度是本工程钢结构制作的难点。2．4．3钢梁的预拼装与对接。由于构件运输和吊装能力的限制，钢梁在加工厂进行制作（按五层裙楼制作、三十六层、三十七层、机房层分三段制作），然后在现场采用塔吊现场安装。如何保证对接质量是钢结构加工制作、现场安装中要重点考虑的问题。2．4．4运输。由于工程处于闹市区，且相当构件数量多，选择好运输方案和运输道路、确保运输安全具有十分重要的意义。2．4．5吊装方案的选择。由于施工现场搭设一部塔吊，并且构件吨位不是很大，现场使用塔吊进行安装作业，安全系数高，此方案经济合理并有可操作性吊装方案，另外裙楼部位塔吊无法到达部位采用电动葫芦进行吊装，吊装时必须周密计划，多套方案准备，确保吊装安全无误。2．4．6安全质量控制。本工程为多层钢结构、钢梁等构件的定位、测量控制及安装校正是现场安装的难题，须要认真仔细解决。2．4．7涂装施工恰逢夏季，高温，雨水会造成质量纰漏，所以应严格按照涂装工艺施工。3【组织机构及质量保证体系】3．1组织机构及质量保证体系的建立原则：精干高效。3．2针对该工程特点成立以钢结构专业工厂为主体的工程指挥部，调集各有关职能部门优秀专业人员充实该工程项目部，组成精干高效的项目管理班子。3．4本工程的质量保证体系图4【施工准备】4．1技术准备总公司钢结构专业加工厂总指挥长质保总工程师设计责任工程师加工工艺责任工程师安装工艺责任工程师焊接责任工程师检查责任工程师供应责任工程师安装一队责任施工员质检员加工责任施工员质检员安...
