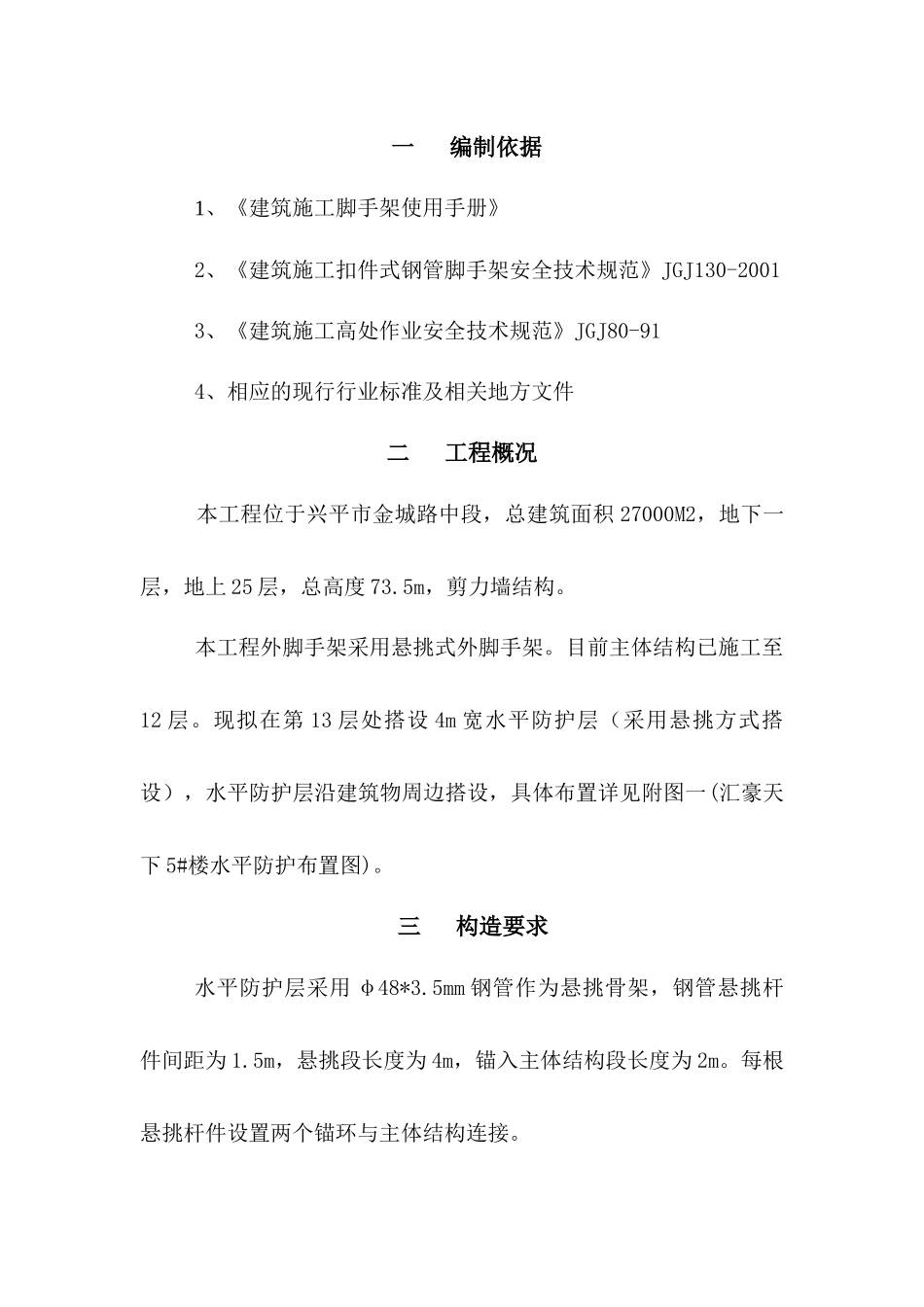

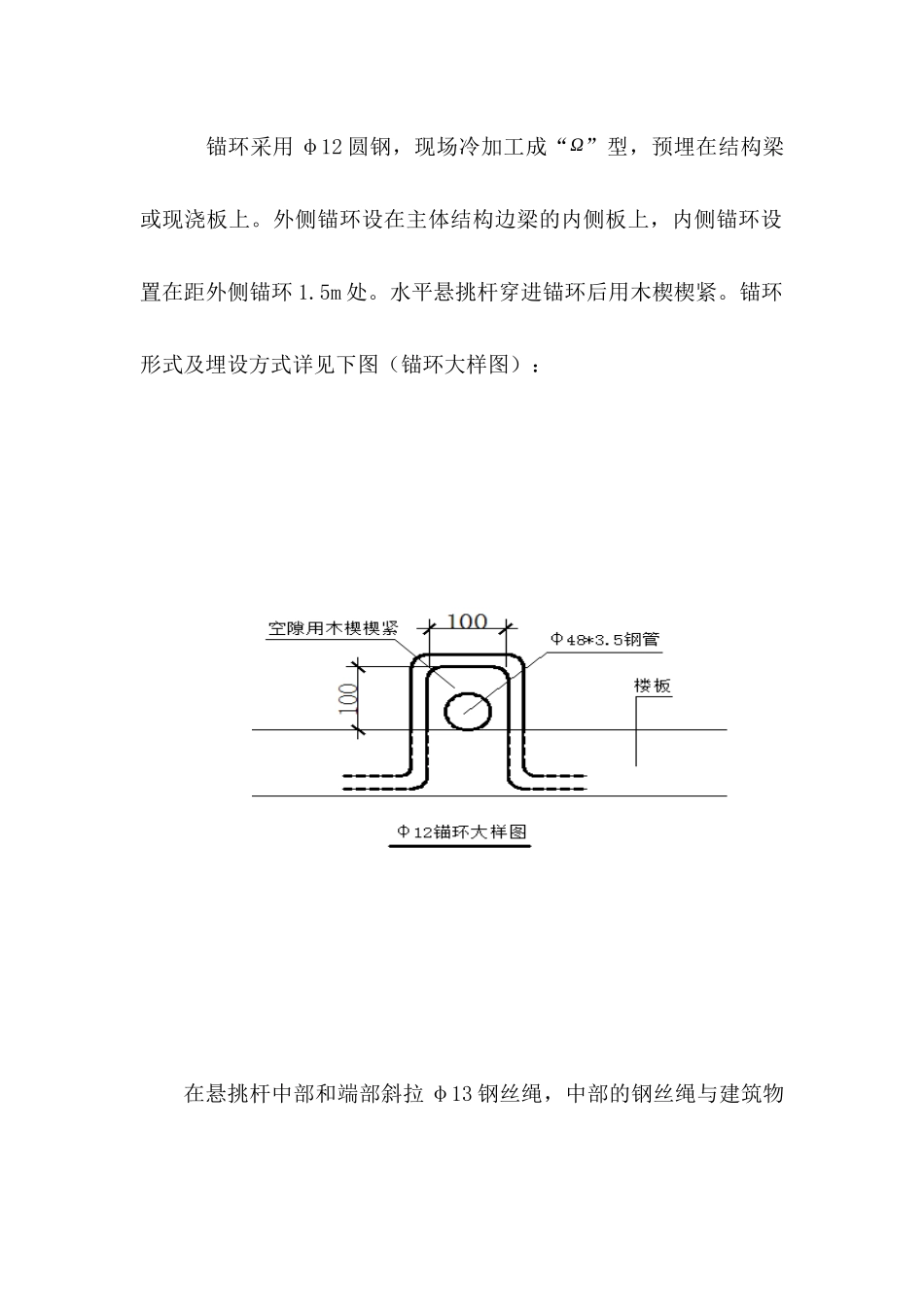

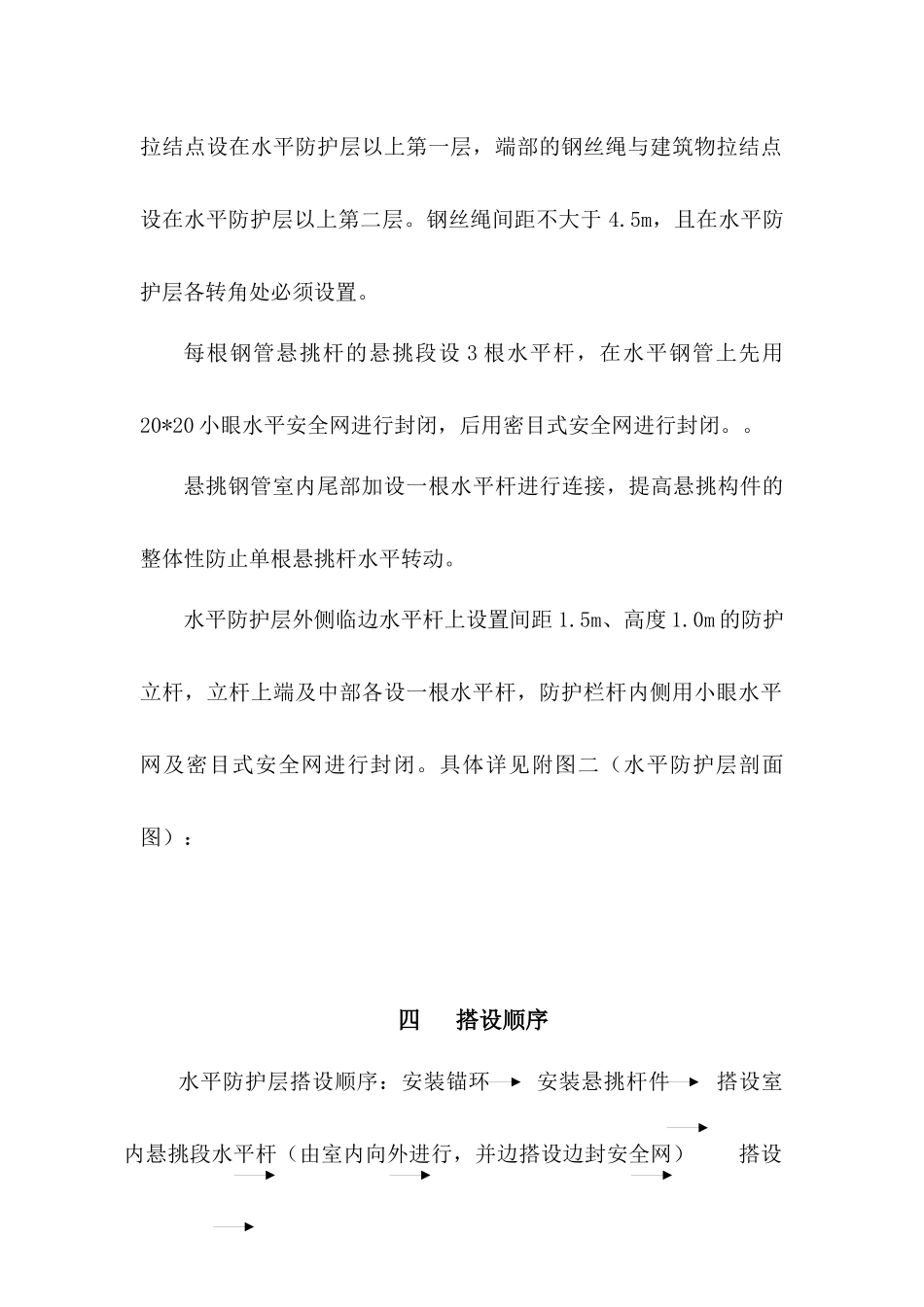

一编制依据1、《建筑施工脚手架使用手册》2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20013、《建筑施工高处作业安全技术规范》JGJ80-914、相应的现行行业标准及相关地方文件二工程概况本工程位于兴平市金城路中段，总建筑面积27000M2，地下一层，地上25层，总高度73.5m，剪力墙结构。本工程外脚手架采用悬挑式外脚手架。目前主体结构已施工至12层。现拟在第13层处搭设4m宽水平防护层（采用悬挑方式搭设），水平防护层沿建筑物周边搭设，具体布置详见附图一(汇豪天下5#楼水平防护布置图)。三构造要求水平防护层采用φ48*3.5mm钢管作为悬挑骨架，钢管悬挑杆件间距为1.5m，悬挑段长度为4m，锚入主体结构段长度为2m。每根悬挑杆件设置两个锚环与主体结构连接。锚环采用φ12圆钢，现场冷加工成“Ω”型，预埋在结构梁或现浇板上。外侧锚环设在主体结构边梁的内侧板上，内侧锚环设置在距外侧锚环1.5m处。水平悬挑杆穿进锚环后用木楔楔紧。锚环形式及埋设方式详见下图（锚环大样图）：在悬挑杆中部和端部斜拉φ13钢丝绳，中部的钢丝绳与建筑物拉结点设在水平防护层以上第一层，端部的钢丝绳与建筑物拉结点设在水平防护层以上第二层。钢丝绳间距不大于4.5m，且在水平防护层各转角处必须设置。每根钢管悬挑杆的悬挑段设3根水平杆，在水平钢管上先用20*20小眼水平安全网进行封闭，后用密目式安全网进行封闭。。悬挑钢管室内尾部加设一根水平杆进行连接，提高悬挑构件的整体性防止单根悬挑杆水平转动。水平防护层外侧临边水平杆上设置间距1.5m、高度1.0m的防护立杆，立杆上端及中部各设一根水平杆，防护栏杆内侧用小眼水平网及密目式安全网进行封闭。具体详见附图二（水平防护层剖面图）：四搭设顺序水平防护层搭设顺序：安装锚环安装悬挑杆件搭设室内悬挑段水平杆（由室内向外进行，并边搭设边封安全网）搭设底部斜撑钢管斜拉钢丝绳搭设外立面防护栏杆栏杆内用安全网封闭验收。水平防护层的拆除：遵循先搭后拆、后搭先拆的原则。五搭拆安全要求1、在水平防护层搭设和拆除作业前，必须进行安全技术交底。2、高处作业人员必须经过专业技术培训及专业考试合格，持证上岗。3、水平防护层采用的钢管、扣件等材料必须符合JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》及相关标准要求。4、搭设和拆除水平防护层时，操作人员的“安全三宝”必须齐备，且必须正确使用。5、在水平防护层搭拆时，应避免上下同时作业，把上下作业时间错开。6、搭拆水平防护层时，所有材料、工具应堆放在建筑物外边线以内至少2m，堆码高度不超过1m。7、拆除的材料必须传递到楼层内并及时清理运走，严禁高空抛掷物料。8、搭拆水平防护层时，应在地面设置警戒区，并派专人进行监护。9、搭拆水平防护层时，必须指派专人指挥（有经验的工人）。管理人员要做到：眼勤、腿勤、口勤，对危险情况要积极采取有效安全防护措施，确保人员安全。10、雨天、大雪及大风天气，暂停搭拆施工作业。11、搭设完毕后，必须经过项目部专职安全生产管理人员及项目部相关管理人员验收合格，方可投入使用。六受力计算1、悬挑钢管受力验算φ48*3.5mm钢管特性：A=489mm2，I=12.19cm4，W=5.08cm3，i=15.8mm。抗拉、抗压和抗弯强度设计值f=205N/mm2。弹性模量E=2.06×105N/mm2。水平安全网自重：不考虑密目式安全网自重：不考虑考虑承受上部坠落物件荷载：1.0KN/m2水平悬挑杆件计算简图如下：水平防护层极限状态下的强度验算：水平杆间距2m，均布静荷载标准值q=4×0.35=1.5KN/m均布荷载作用下的弯矩按两跨连续梁计算：Mmax=¿KmqL12其中L1为短跨跨度，KM值查施工手册为0.183，集中荷载作用下的弯矩按单跨简支梁计算：Mmax=FL/4将两种荷载作用下的弯矩叠加：Mmax=0.183×1.2×1.5×1.22+0.25×1.4×1.0×1.80=0.96KN.mσ=M/W=0.96×106/5.08×102=189N/mm2＜f=205N/mm2满足要求！2、斜撑钢管验算支座A左剪力：Va左=0.5F+KVqL1式中L1为短跨长度，KV值查施工手册为0.896，则：Va左=0.5×1.4×1.0+0.896×1.2×1.05×1.2=2.05KN支座B左剪力：xB左=KVqL1，式中L1为短跨，KV值查施工手册为0.281，则：VB左=¿0.281×1.2×1.05×1.2=0.42KN则...
